前言

近日，闪极推出了全新的Shargeek 300 24000mAh移动电源。在外观设计上，该产品延续了闪极标志性的极客美学，采用银色铝合金一体成型中框与全透明PC材质相融合，内部PCBA元器件及并排摆放的21700电芯一览无余。

机身正面搭载了一块1.9英寸IPS全彩智能显示屏，支持实时监控总输入/输出功率、剩余电量与充放电时间，还能查看各端口电压电流、快充协议握手情况以及电池组温度与循环状态，充电状态一手掌握。

输出性能方面，闪极Shargeek 300配备了两个支持140W盲插的USB-C接口、一个USB-A接口以及一个支持无级调压的140W DC接口，整机多口总输出功率最高可达300W。

经过实测，其USB-C接口兼容PD3.1/PPS、QC5、FCP、SCP等主流快充协议，能够轻松满足各类手机、轻薄本乃至MacBook Pro 16的高强度快充需求。

另外，该产品的另一大核心卖点是其无级调节的DC接口，用户可最高将电压设定至28.0V，并以0.1V或1V为步进自由微调，能够直接为相机监视器、大功率LED常亮外拍灯等专业器材供电，免去了携带额外电源适配器的繁琐，拓宽了户外拍摄及外勤作业的应用场景。

此外，其88.8Wh的额定电池能量设计完全符合民航规定，可直接随身携带登机。

下面充电头网边为您带来详细的产品拆解。

产品外观

包装盒正面采用了亮银色材质，中间开有透明橱窗，可以直接看到内部移动电源的智能屏幕。

包装盒背面详细印有产品的各项规格参数，并展示了移动电源为多设备同时供电的应用场景图。

包装盒侧面印有产品的四大特色：RGB灯效、可带上飞机、智能显示屏以及便携设计与可调DC输出。

取出包装内全部物品，包含闪极Shargeek 300移动电源本体、一条快充数据线、一个银色收纳袋以及产品使用说明书。

闪极Shargeek 300移动电源采用修长的柱状体设计，外壳为银色铝合金与透明PC材质的结合，整体颇有极客风范。

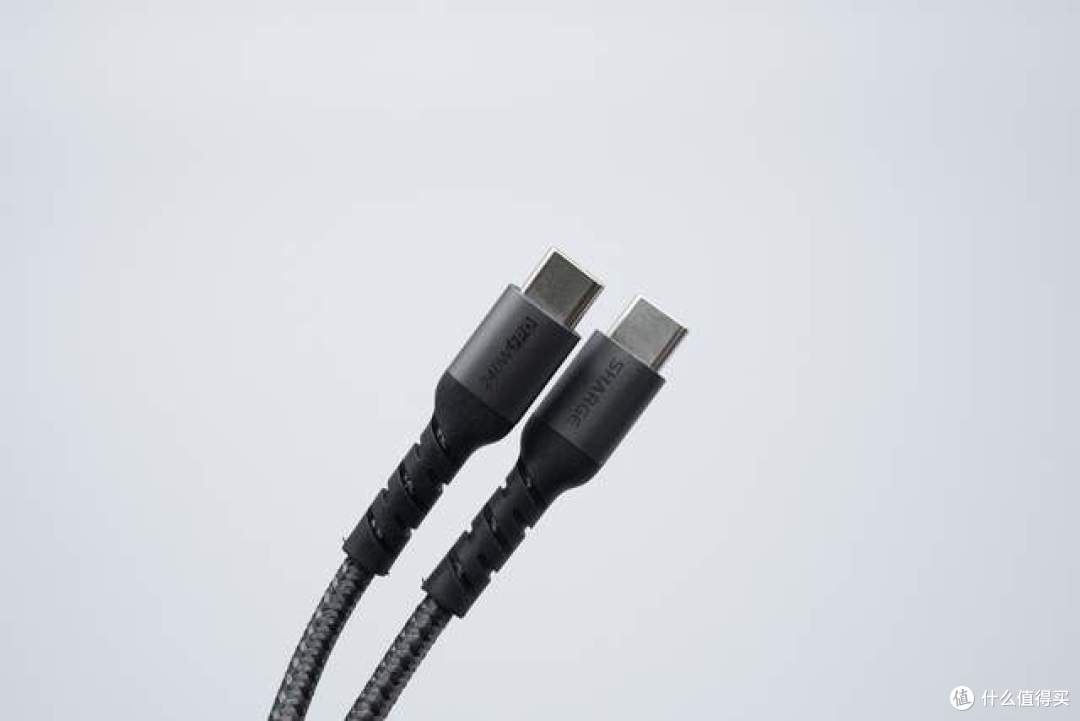

附赠的数据线采用耐磨编织外被，端子头部分采用了加长网尾设计，表面印有240W PD字样，表明这是一根支持PD3.1 240W功率的快充线，另一侧印有闪极Logo。

随附的银色收纳袋表面细腻光滑，表面印有闪极Logo，束口设计方便日常携带与保护移动电源免受刮擦。

移动电源正面采用了闪极标志性的全透明设计，可以直接透过外壳看到内部的PCBA以及中央的1.9英寸IPS全彩智能显示屏，极客属性拉满。

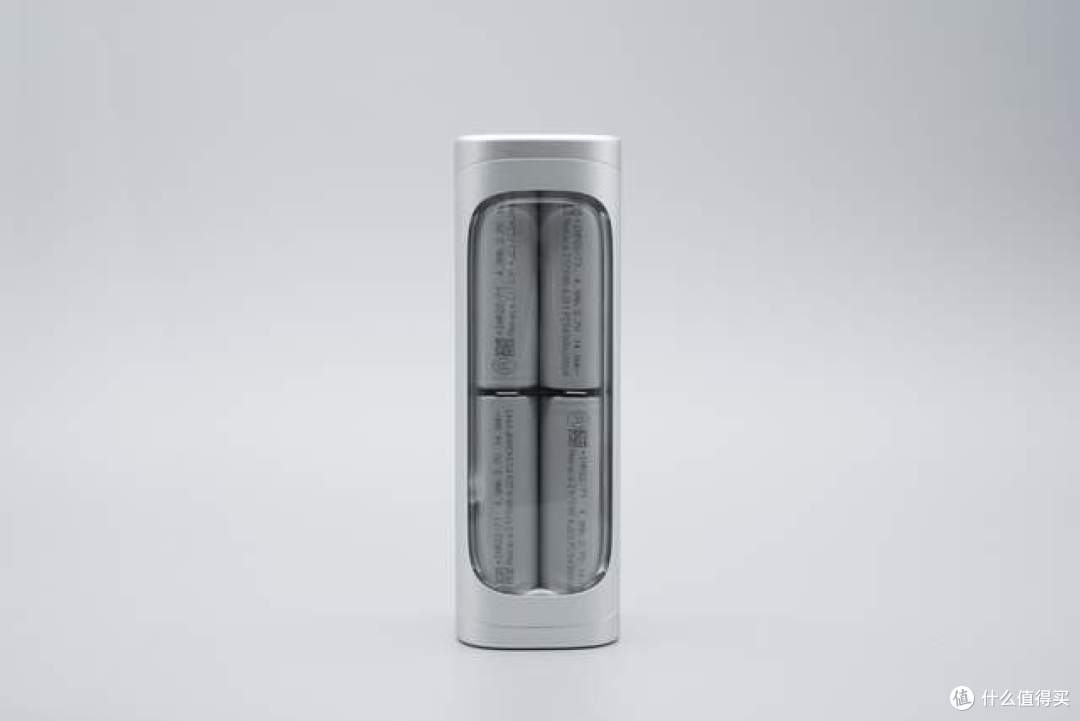

背面同样是大面积的透明视窗，透过外壳可以清晰看到内部并排摆放的21700电芯。

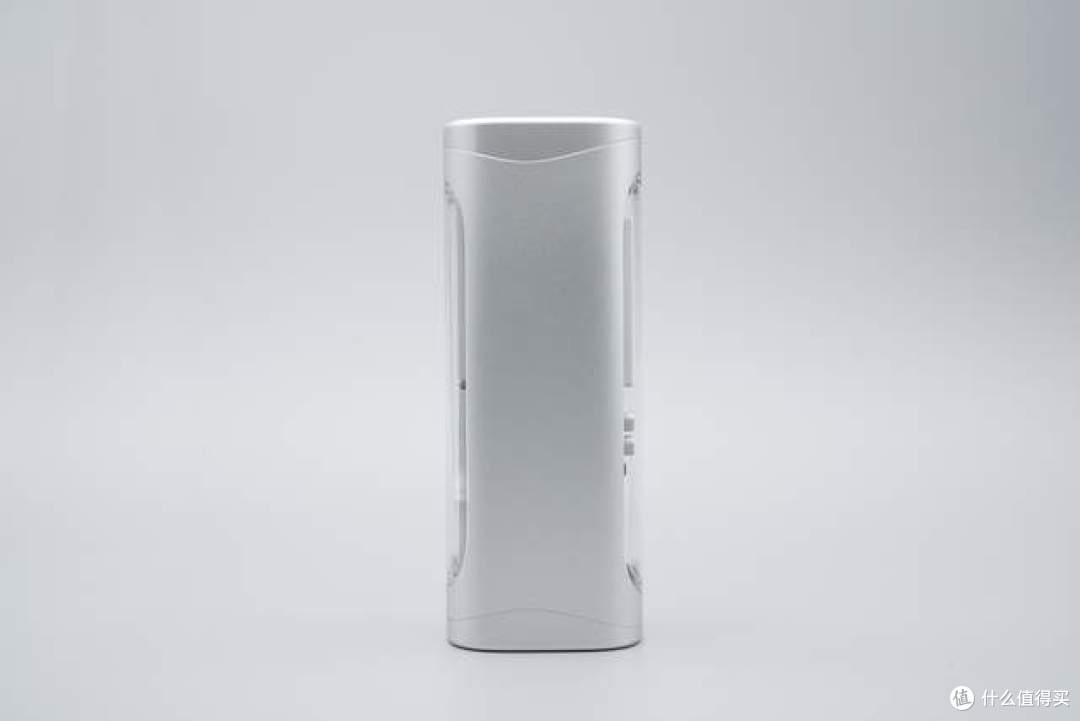

侧边外壳采用了一体成型的银色铝合金材质，表面经过阳极氧化与喷砂工艺处理，手感细腻。

移动电源的顶部配备了丰富的接口和按键，包含两个支持140W盲插的USB-C接口、一个支持140W的DC接口以及一个USB-A接口。下方设有三个实体按键，用于菜单导航与确认控制。

底部印有移动电源的详细铭牌信息：

型号：X3

电池能量：88.8Wh (4000mAh 22.2V)

输入：

USB-C1/C2: 5V3A/9V3A/12V3A/15V3A/20V5A/28V5A 140W (Max)

DC: 5V-28V5A 140W (Max)

输出：

DC: 5V-28V5A 140W (Max)

USB-C1/C2: 5V3A/9V3A/12V3A/15V3A/20V5A/28V5A 140W (Max)

USB-A: 5V3A/9V2A/12V1.66A/20V1A 20W (Max)

USB-C1/DC+USB-A: 140W + 20W

USB-C2+USB-A: 140W + 20W

USB-C1/DC+USB-C2: 140W + 140W

USB-C1/DC+USB-C2+USB-A: 140W+140W+20W

总输出：300W (Max)

额定容量：13,200mAh (5V3A)

制造商：闪极科技（深圳）有限公司

该产品已经通过了3C认证

中国制造

产品体积重量

使用游标卡尺测得移动电源的机身长度约为161.16mm。

测得机身侧边厚度约为53.78mm。

测得机身正面宽度约为62.24mm。

使用软尺测量附赠的240W编织快充线，长度约为154cm。

使用游标卡尺测得数据线线缆直径约为3.49mm。

将闪极Shargeek 300移动电源与一听330ml的百事可乐对比，大小如图所示。

放在电子秤上进行称重，测得这款移动电源的裸机重量约为750.8g。

产品快充协议测试

使用POWER-Z KM003C测试仪读取附赠数据线的E-Marker信息，显示支持50V 5A 240W EPR电力传输，数据传输速率为USB 2.0。

相关阅读：POWER-Z KM003C E-marker 线材读取教程

使用POWER-Z KM003C测得USB-C1口支持QC3.0、FCP、SCP、AFC、PD3.1/PPS、QC5、DCP、Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

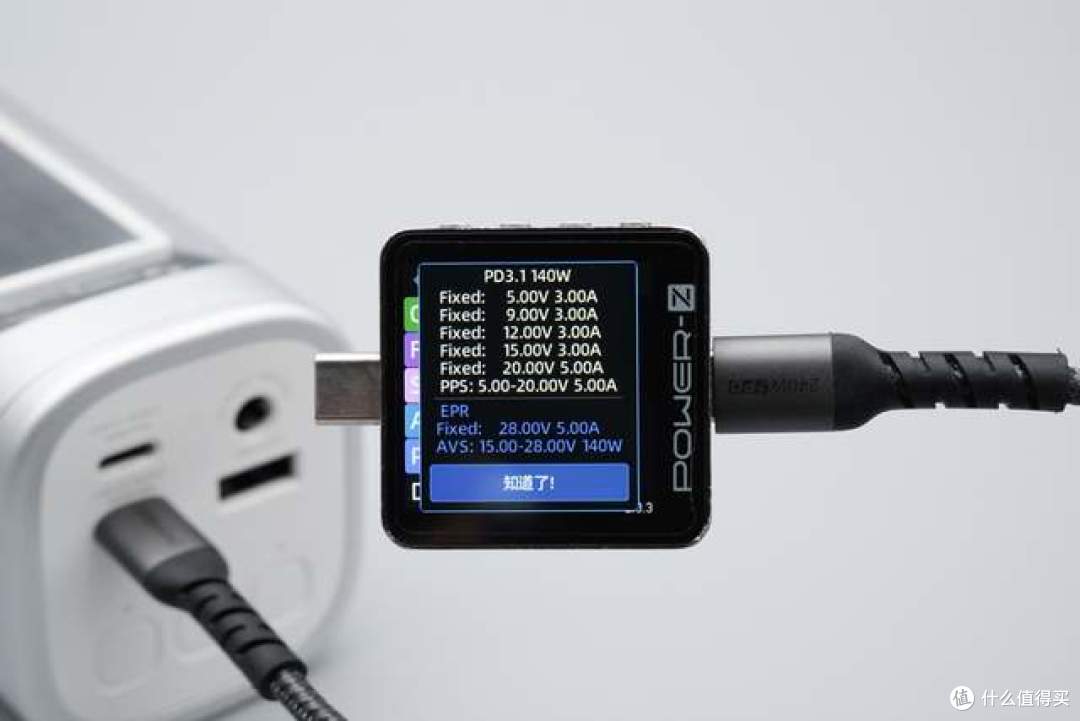

读取USB-C1口的PDO报文，显示支持5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，一组5-20V 5A的PPS电压档位，以及28V 5A的EPR档位和15-28V 140W的AVS档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

测得USB-C2口的快充协议与C1口完全一致。

USB-C2口的PDO报文同样与C1口一致。

测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP以及Apple 2.4A快充协议。

实测为苹果MacBook Pro 16进行充电，测得充电功率约为27.49V 4.88A 134.31W，成功触发PD3.1快充。

相关阅读：POWER-Z KM003C功率测试教程及说明

实测三口同时输出时，总功率可达约276W。

产品智能显示屏展示

移动电源搭载了1.9英寸IPS全彩智能屏幕，主界面可实时显示当前的总输入/总输出功率、剩余电量百分比以及剩余充放电时间，信息直观明了。

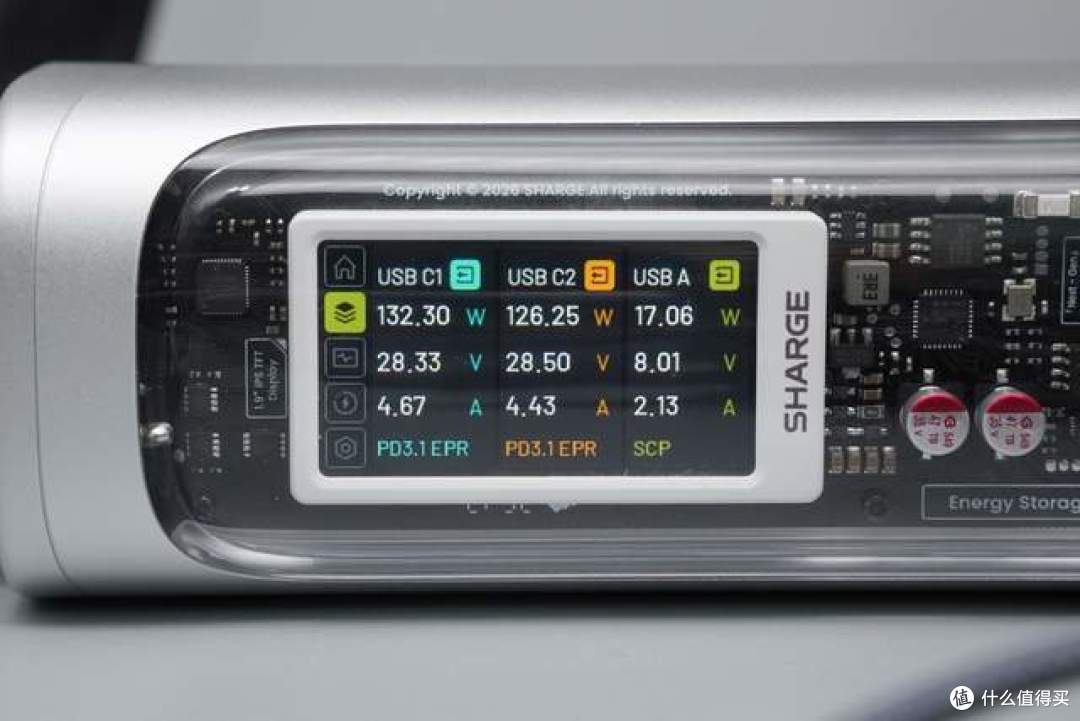

切换到端口详情界面，可以分别看到USB-C1、USB-C2、USB-A的具体电压、电流、实时功率，甚至还能智能识别当前各接口握手的快充协议，极客感十足。

屏幕内置UI还支持实时功率曲线显示，用户可以直观地观察到充放电过程中的功率波动情况。

在电池组状态界面，可以看到内部电芯的实时电压柱状图，同时记录了累计输入/输出能量、电池循环次数以及当前电池组温度，让用户对电池健康状况了如指掌。

DC接口支持强大的电压无级调节功能，在设置界面可以以0.1V或1V的步进自由调节输出电压，图中展示调整至12.0V输出状态。

调节好相应的DC电压后，可以直接通过DC接口为相机监视器供电，免去了携带额外电源适配器的麻烦。

此外，还可以将DC输出电压调整至最高28.0V，以满足更高电压设备的供电需求。

如图所示，在28V的大功率DC输出设定下，闪极Shargeek 300可以轻松驱动若锐大功率LED常亮外拍灯。

看完了外观与功能测试，接下来正式进入拆解环节。

产品拆解

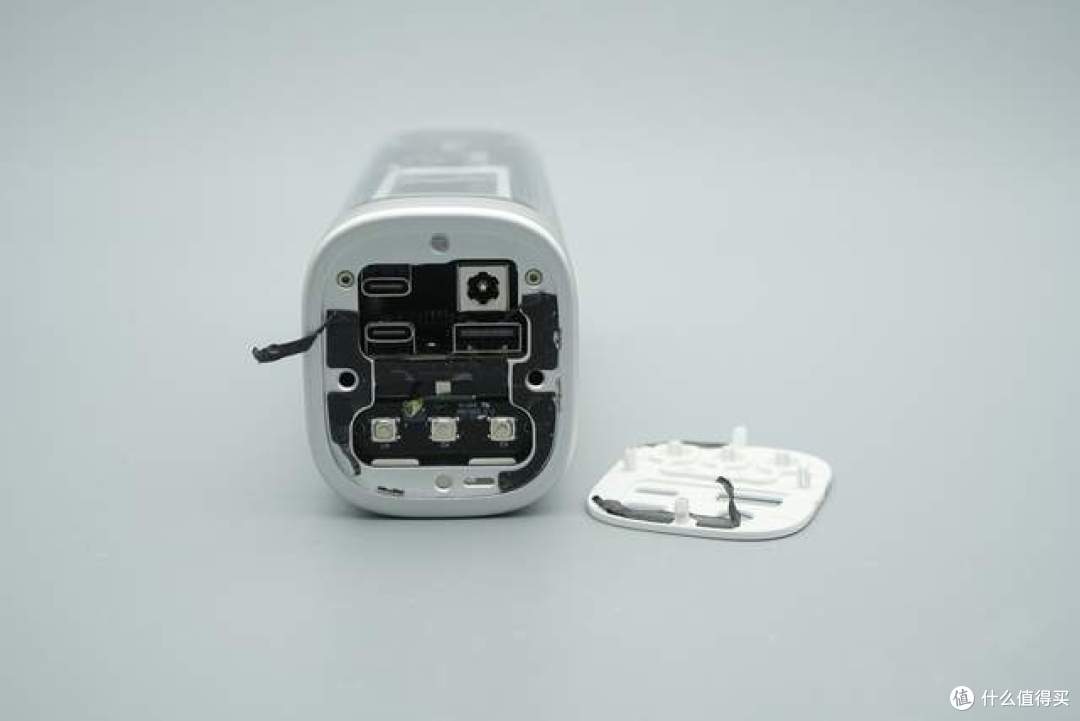

先拆除输出端盖板，可见产品PCBA模块分为上层主控板、下层小板以及按键小板三部分。

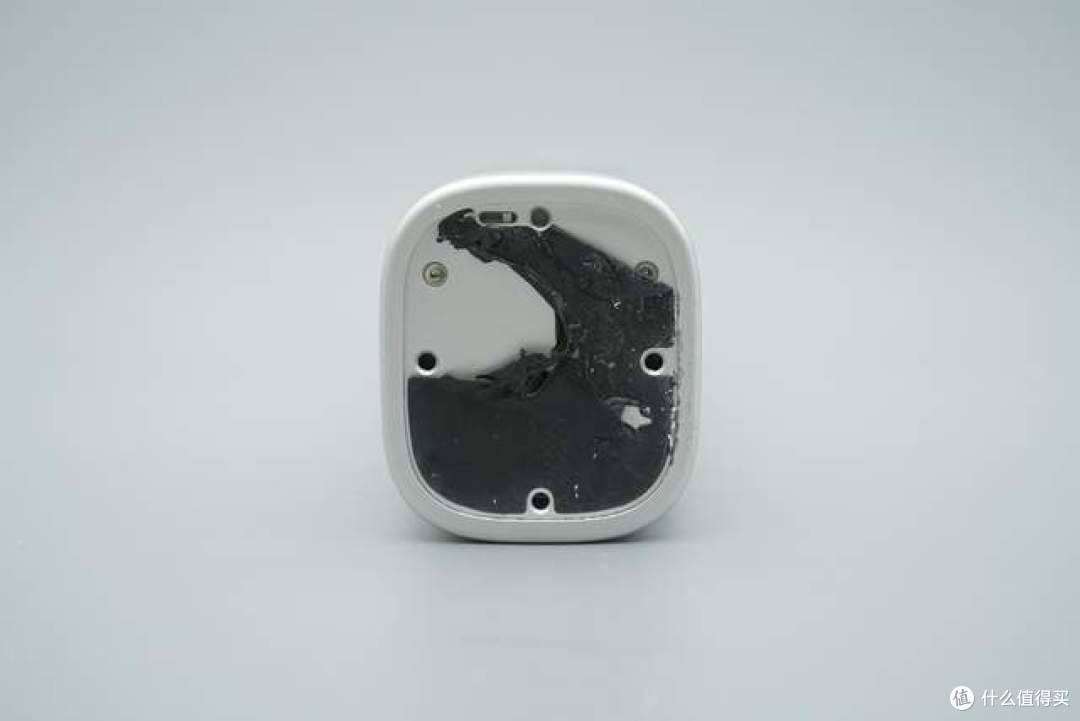

另一端盖板则无PCBA。

撬开两端盖板，卸下螺丝，将移动电源内部的核心组件从外壳中抽出。

正面一览，主板通过多颗螺丝固定在内部支架上，居中是一块带排线的IPS全彩屏幕，右侧是控制电路与固态滤波电容，做工极其规整。

翻转到核心组件背面，可以看到电池组被安放在黑色的阻燃塑料框架中。

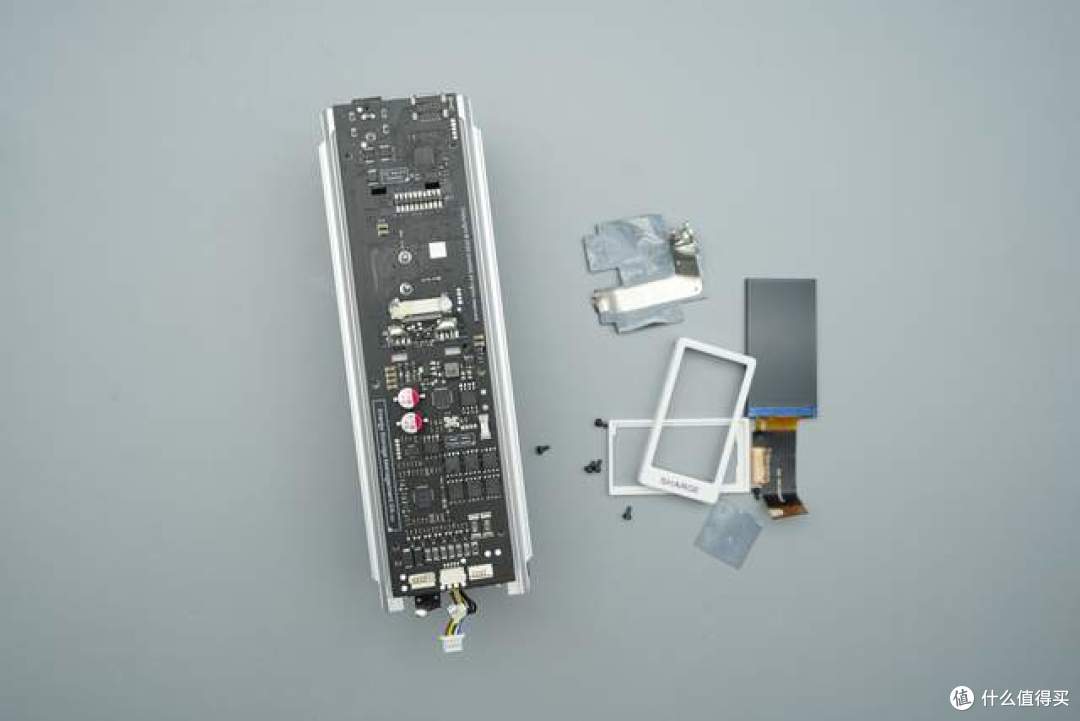

进一步分离内部结构，取下带有屏幕的塑料盖板，同时将核心PCBA与电池框架初步分离。

将上层PCBA模块以及导光罩取出。

继续分离铝合金中框，可以看到主板背面贴有大面积的导热胶。

将下层小板拆出。

继续拆解电池模组。

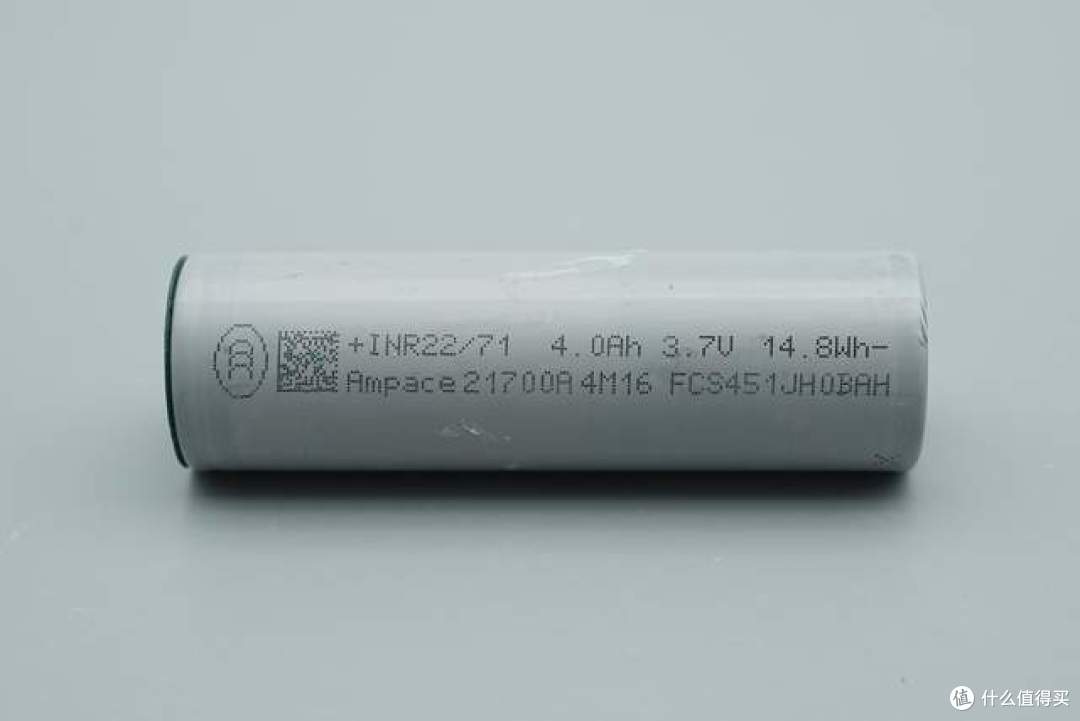

21700电芯来自Ampace新能安，型号为INR22/71，单节容量4.0Ah，能量14.8Wh，额定电压3.7V。

电池模组设有一颗NTC热敏电阻检测电池温度，尾端与上层PCBA主控板连接。

一个按键小板，设有三颗按动开关，用于产品交互。

按键小板背面无器件。

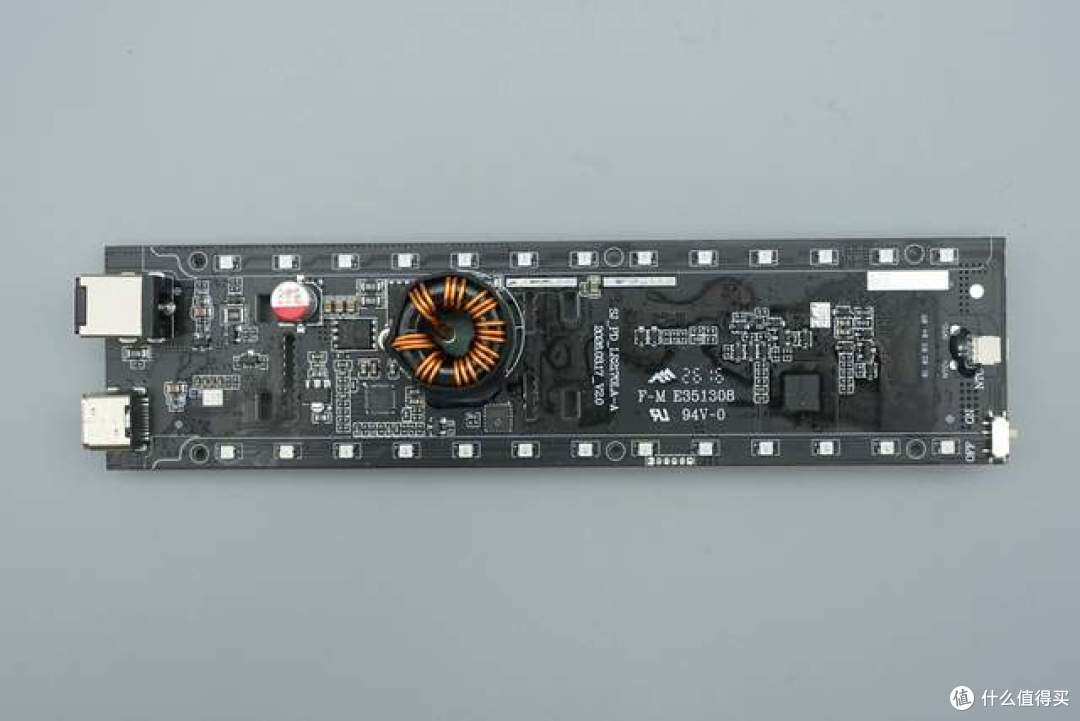

上层主控板背面全貌一览，四周边缘均匀分布着用于氛围显示的RGB LED灯珠。

去除升降压电感后可见设有DC、USB-C母座、升降压芯片、升降压开关管、滤波电容、MCU等元器件。

背面则设有锂电保护芯片、屏幕驱动MCU、VBUS管以及锂电保护管等元器件。

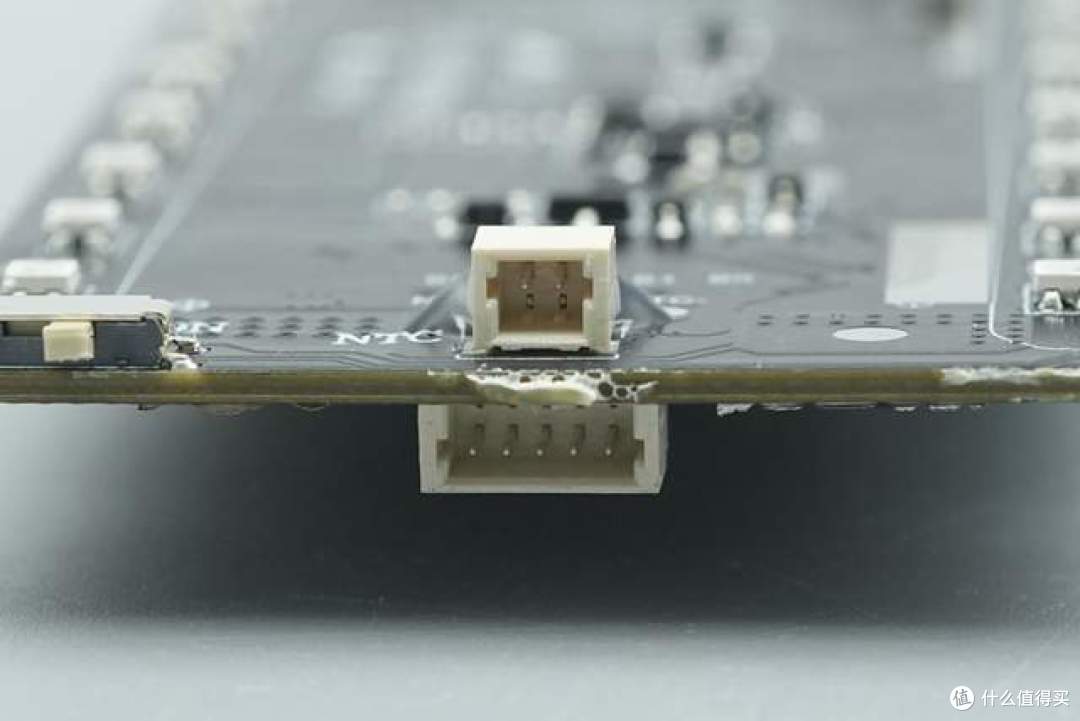

两个连接座分别连接NTC热敏电阻和电池组信息采集。

一颗拨动开关用于切换电源状态。

一个黑色胶芯USB-C母座。

一个DC母座。

一颗LDO稳压器来自微盟，型号为ME6203，采用SOT89封装。

一颗用于整机逻辑控制的MCU来自Cmsemicon中微，型号为CMS8S6990，采用QFN24封装。该芯片是一颗增强型1T 8051 Flash MCU，最快支持48MHz外设运行，24MHz内核运行。

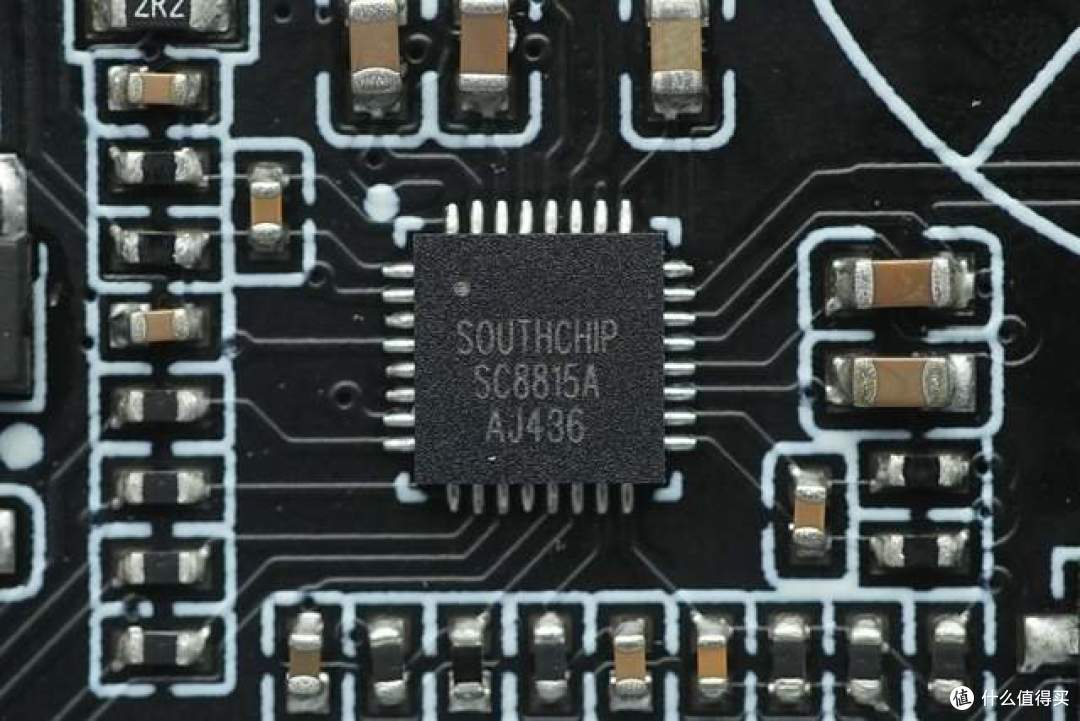

同步升降压控制器来自SOUTHCHIP南芯科技，型号SC8815A，这是一颗高效双向同步升降压控制器，支持1-6节电池充电，具备I2C接口。

芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。

芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

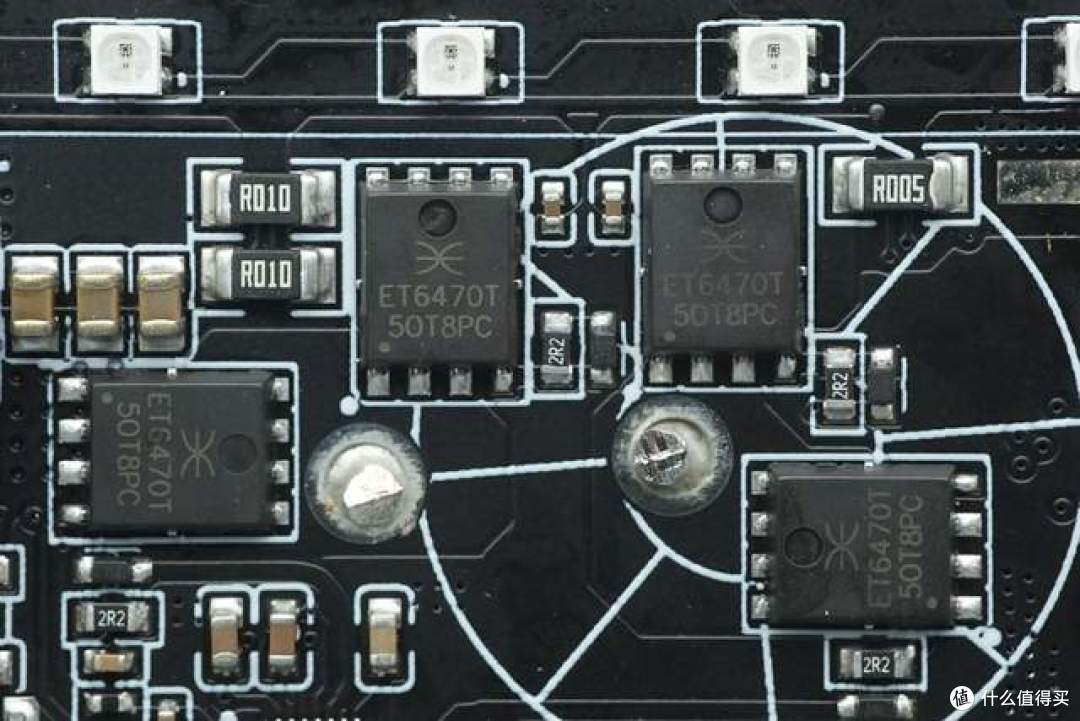

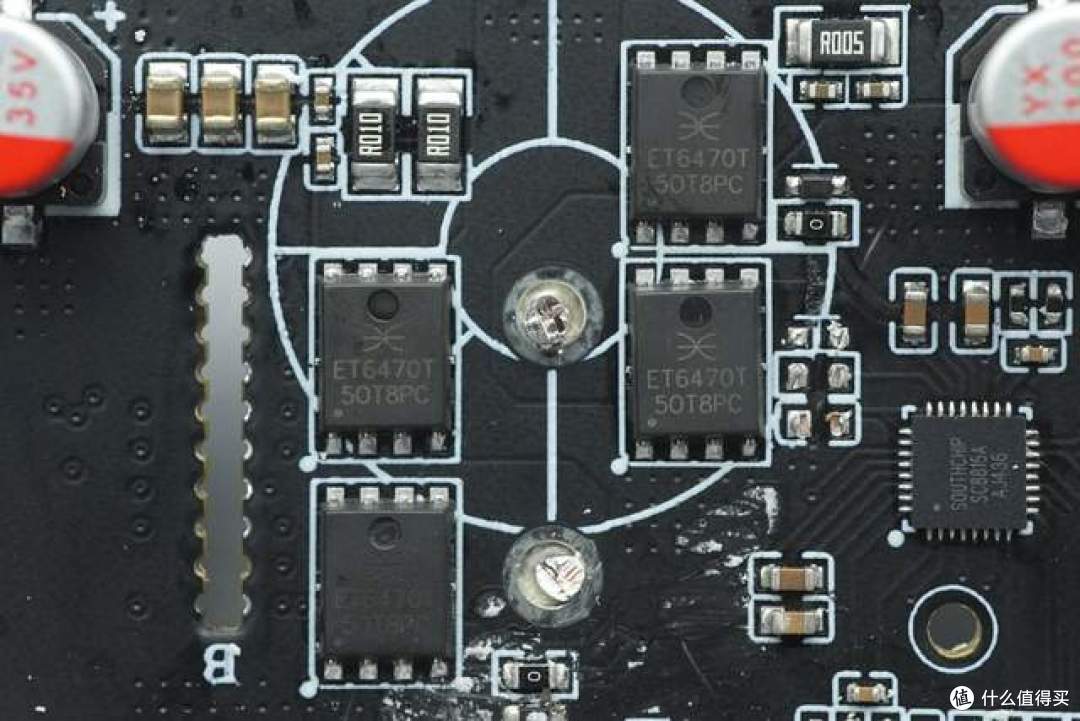

四颗同步升降压管来自ETERNAL宜源，型号为ET6470T，采用PDFN5*6封装，耐压40V，导阻4.8mΩ。

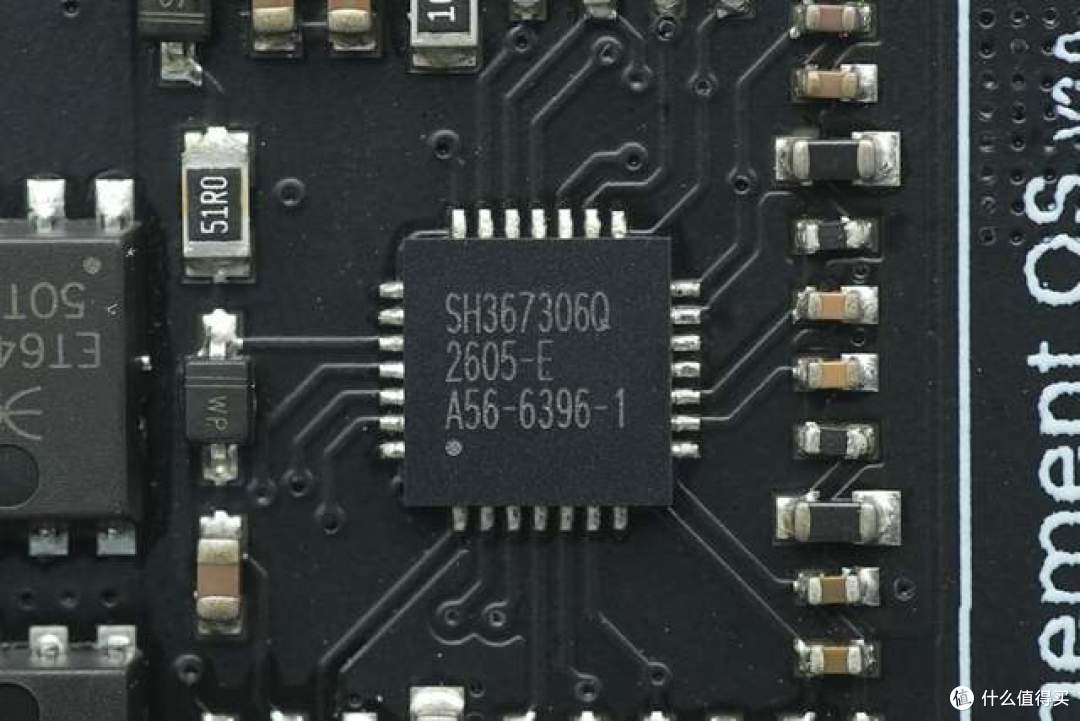

一颗电池保护模拟前端来自Sinowealth中颖，型号为SH367306，采用QFN28L封装，适用于6~10串锂电池，配合主控MCU来估算产品剩余电量、健康状态及续航。

六颗锂电保护管来自ETERNAL宜源，型号为ET6470T，NMOS，耐压40V，导阻4.8mΩ，采用PDFN5*6封装。

一颗用于BMS系统的MCU同样为中微CMS8S6990。

一颗保险丝来自蓝宝，可在过流时熔断，保护用户安全。

一颗用于隔离保护的光耦来自亿光，型号为ELD207。

一颗屏驱MCU来自Synwit华芯微特，型号为SWM221，采用QFN32封装。该芯片内置ARM Cortex-M0内核，最高工作频率72MHz。

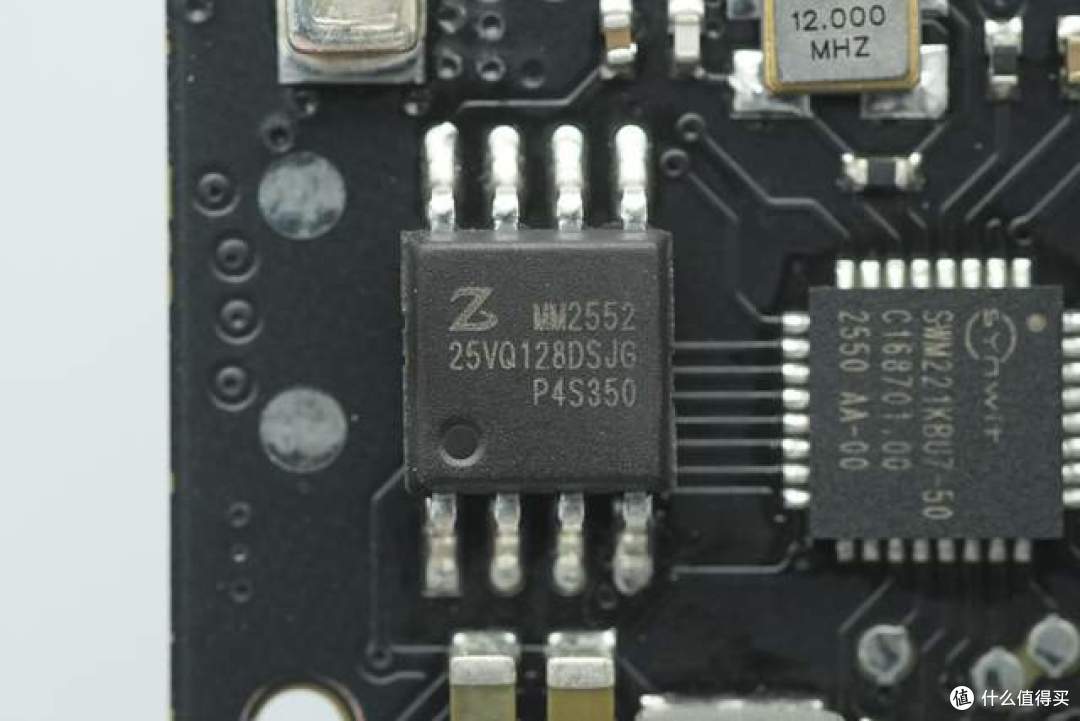

一颗NOR FLASH来自Zbit恒烁，型号为ZB25VQ128D，采用SOP8封装，容量为128M-bit，用于储存UI固件信息。

一颗12MHz晶振，用于为屏幕驱动MCU发出时钟信号。

一颗LDO稳压器来自MICRONE微盟，型号ME6239A33PG，采用SOT89封装。

一个用于连接屏幕排线的连接座。

产品显示屏模组如图所示。

产品内置的协议芯片来自CHIPSEA芯海科技，型号为CPW3221，采用QFN48封装。这是一款USB Type-C PD控制器芯片，专为充电宝、BMS、无线充电及显示器等应用场景设计。

该芯片基于32位内核，最高工作主频达48MHz，内嵌128KB Flash与24KB SRAM及多种外设，并支持应用编程功能以方便固件灵活升级。

芯片集成了2个独立的USB PD3.2通信模块与3组Type-C CC接口，全面兼容USB PD Rev3.2 Ver1.1（支持 SPR-PPS、EPR-AVS 和 FRS）及 Type-C Rev2.4 协议。

同时，该芯片支持UFCS、QC3.0、SCP、AFC、VOOC、BC1.2及Apple 2.4等多种主流快充协议，能够显著提升设备的快充兼容性。

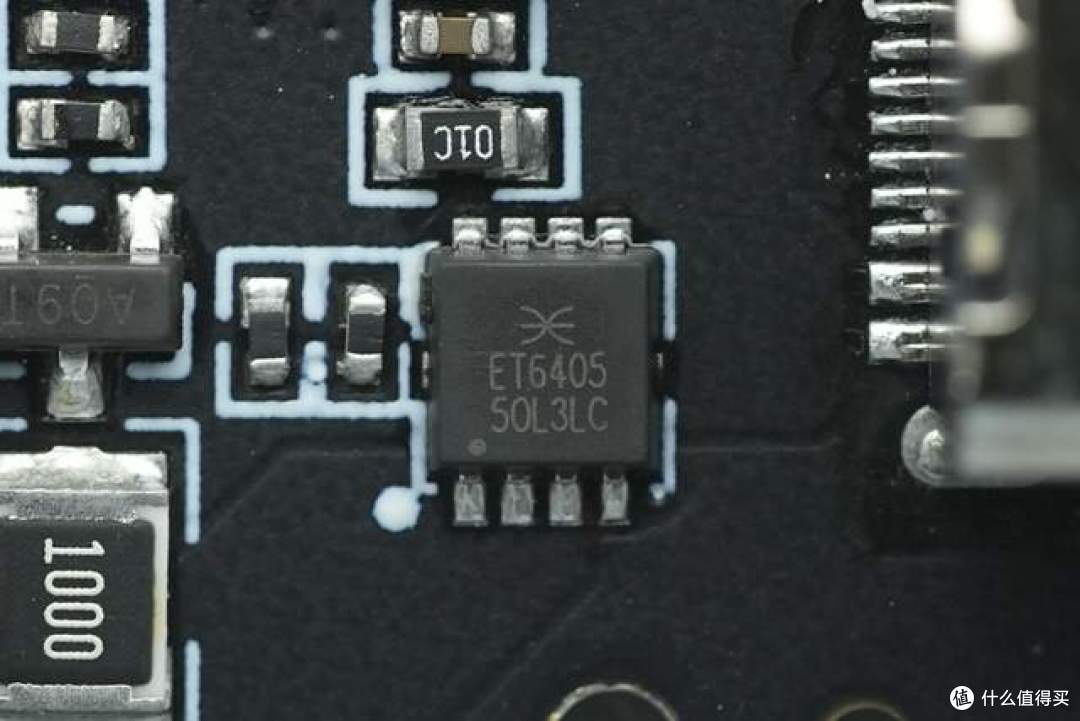

USB-C1的VBUS管以及供电控制开关管来自ETERNAL宜源，型号ET6405，采用PDFN3333封装，耐压40V，导阻11mΩ。

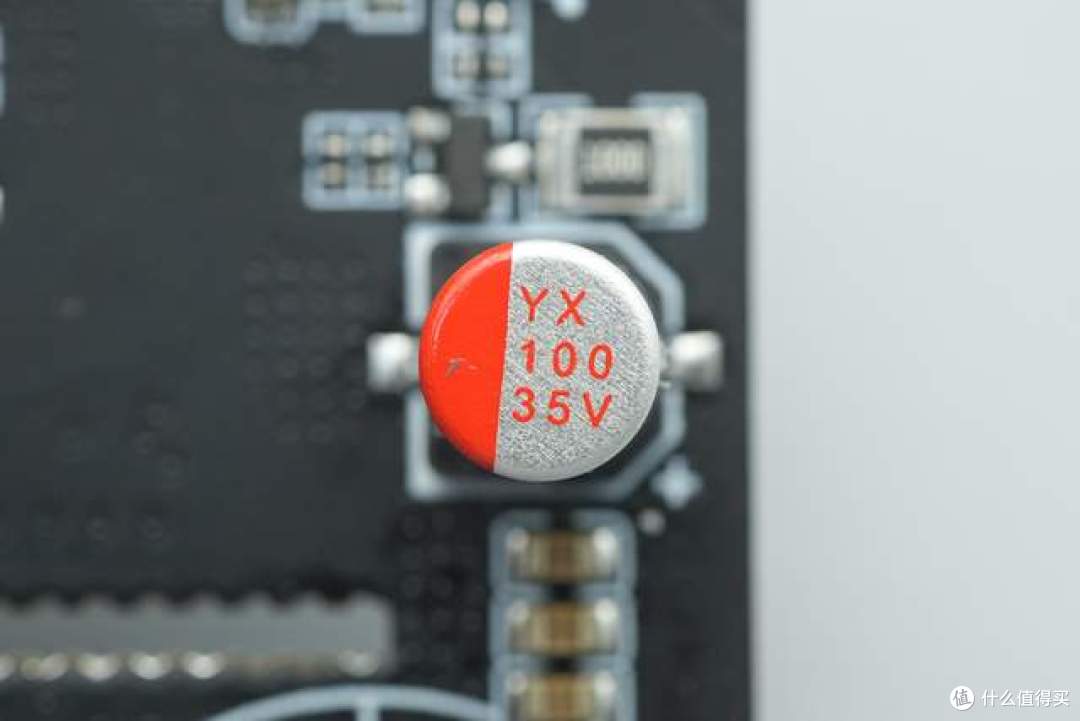

一颗滤波电容来自YX云星，规格为35V 100μF。

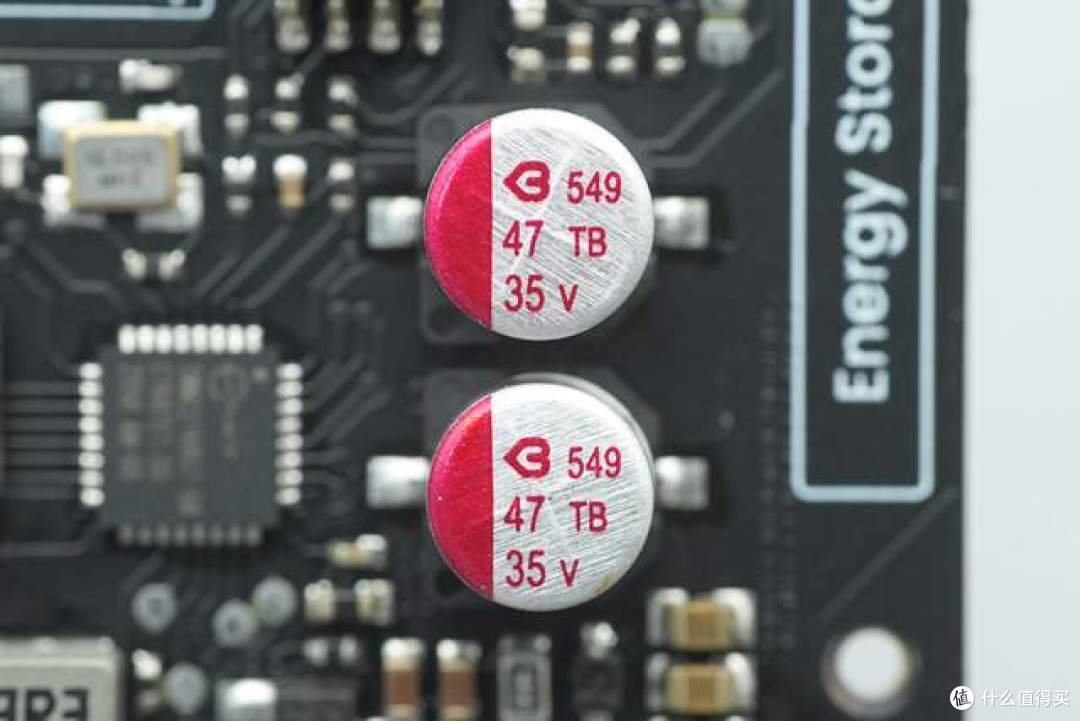

两颗滤波电容来自BERYL绿宝石，规格为35V 47μF。

继续来看下层小板。

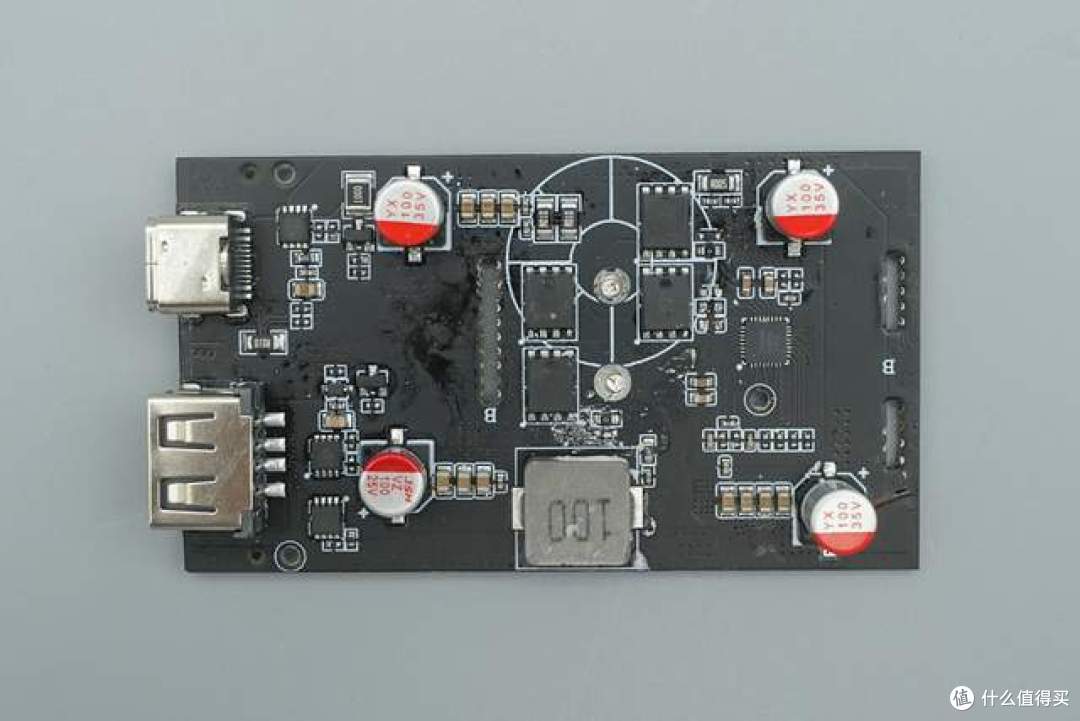

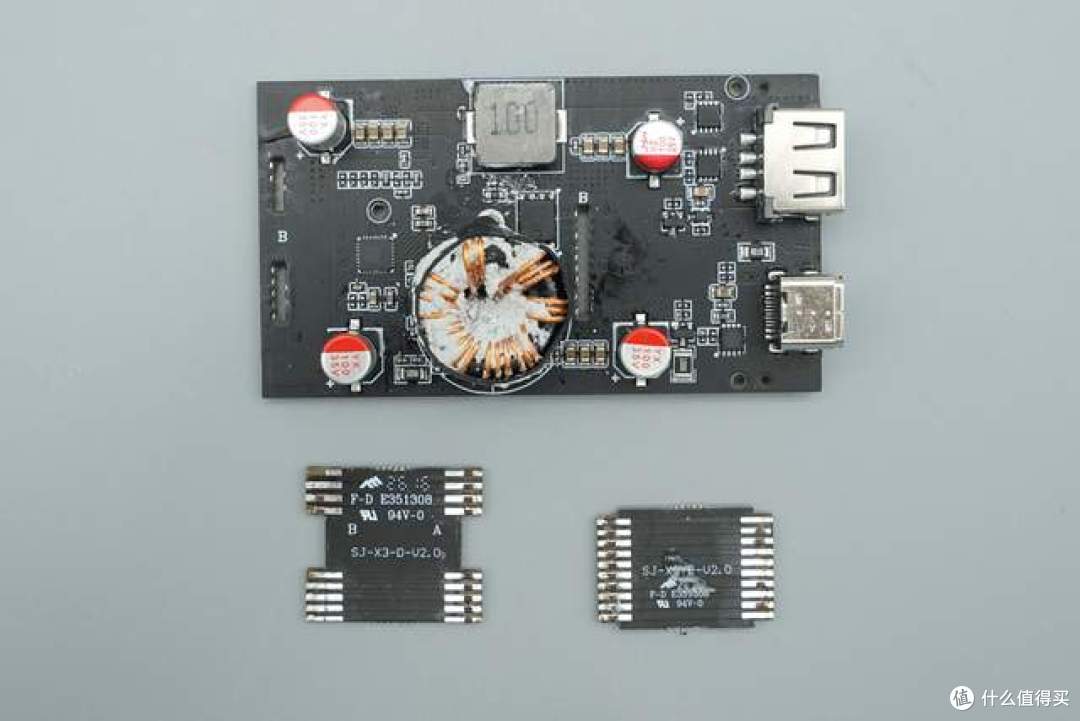

下层小板正面设有升降压芯片、升降压开关管、滤波电容、USB-C以及USB-A母座等元器件。

下层小板背面主要设有一颗降压芯片。

USB-C母座采用黑色胶芯。

USB-A母座同样为黑色胶芯。

同步升降压控制器来自南芯科技，型号SC8815A，这是一颗高效双向同步升降压控制器，支持1-6节电池充电，具备I2C接口。

芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。

芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

升降压开关管同样为宜源ET6470T。

一颗降压芯片同样来自南芯科技，型号为SC8120，采用QFN32封装。

USB-C2的VBUS管为宜源ET6405。

USB-A的VBUS管同样为宜源ET6405。

一颗滤波电容来自JSH万京源，规格为25V 100μF。

一颗滤波电容来自YX云星，规格为25V 100μF。

一颗滤波电容来自YX云星，规格为25V 100μF。

还有一颗滤波电容来自YX云星，规格为25V 100μF。

全部拆解完毕，来一张全家福。

充电头网总结

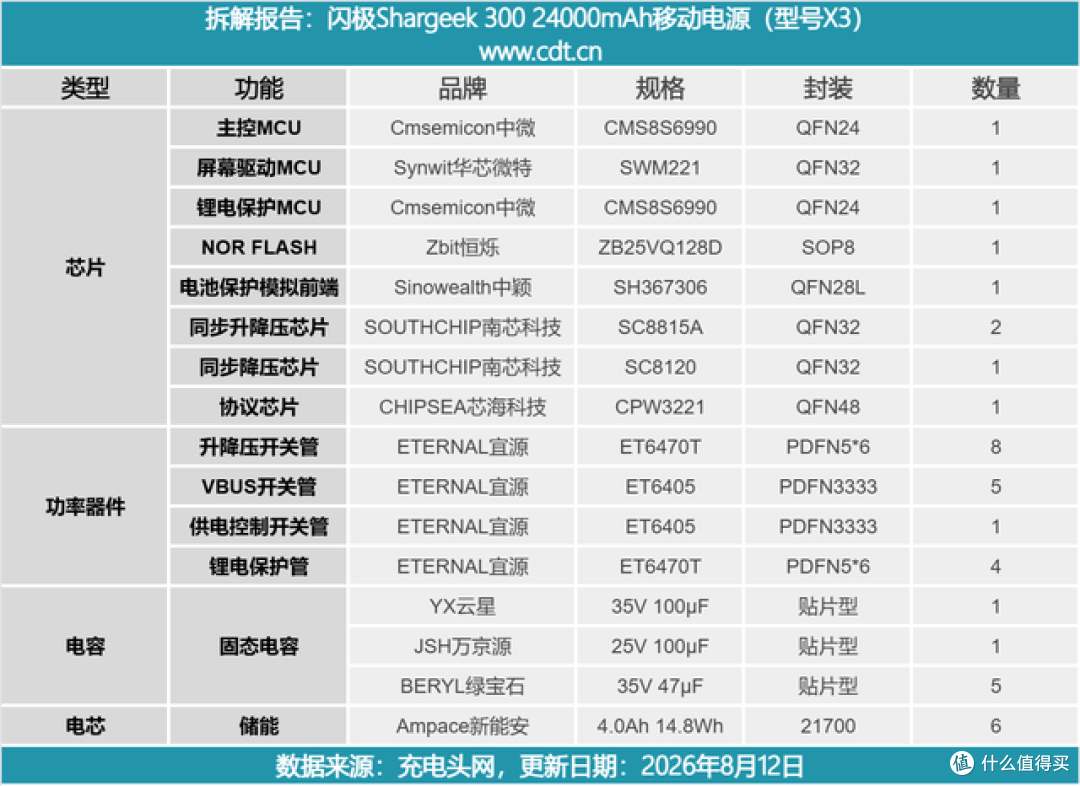

最后附上产品的物料清单，方便大家查阅。

充电头网通过拆解了解到，闪极Shargeek 300移动电源产品内部采用上下双层PCBA模块加按键小板的堆叠设计，主板与电池组安装在铝合金中框与黑色的阻燃塑料框架内，芯片与中框之间大面积敷设导热胶进行热量传递，充分保障了300W大功率输出下的温控表现。

电池组方面，选用了6节Ampace新能安的INR22/71高性能21700电芯，单节容量为4.0Ah，并配备了NTC热敏电阻实时监测电芯温度。在电池管理方面，结合中颖SH367306模拟前端以及中微CMS8S6990 MCU组成完善的BMS系统，安全性与使用寿命得到了充分保障。

在充放电架构上，该产品采用了两颗南芯科技的SC8815A高效双向同步升降压控制器，配合南芯科技SC8120降压芯片、芯海科技CPW3221 PD控制器以及多颗宜源MOS管，实现了最高140W的单口输出和300W的总输出。

此外，智能屏幕的驱动交互由华芯微特SWM221 MCU与恒烁ZB25VQ128D NOR Flash共同完成，整机逻辑控制由一颗中微CMS8S6990实现。
