关于冠捷玛雅U2717H显示器拆机及更换戴尔U2717D模组的可行性研究

本文为自费关于冠捷玛雅MAYA U2717H显示器拆机及更换戴尔DELL U2717D全套模组的可行性研究实践，同时应该是全网第一个玛雅U2717H显示器拆机教程，仅作为个人DIY学习研究心得分享，如有侵权，请及时联系删除。

一、购买原因

在2018年，无意间在张大妈看到了三篇关于玛雅MAYA U2717H显示器（以下简称为U2717H）的文章被种草，用1200元左右的价位可以买到戴尔同款2K分辨率面板。于是在某宝下单并使用8年至今，也许很多购买的朋友已经升级并不再使用这款显示器，但希望本文能够为还愿意折腾的朋友提供帮助。

二、更换思路

因U2717H面板和戴尔一致，加上本人手上这台机器的支架和后盖出现了不同程度的氧化腐蚀，再者对戴尔Ultrasharp系列工业设计的欣赏，所以产生了更换全套戴尔U2717D模组的想法。

U2717H在张大妈已有文章的评论区可以查阅到采用的是三星的2K屏幕面板，型号为LTM270DL11-C01，但经实际拆机发现，本人手上的这台机器面板为LTM270DL11-M01。查询豆包后得知，M01为C01升级版，无实质性不同，可以无损安装至戴尔U2717D型号上。

三、拆机教程

（一）首先翻转屏幕，确保桌面整洁无硬物避免损坏屏幕面板。取下图中右上角的小盖板，拧动四颗支架螺丝取下屏幕支架。

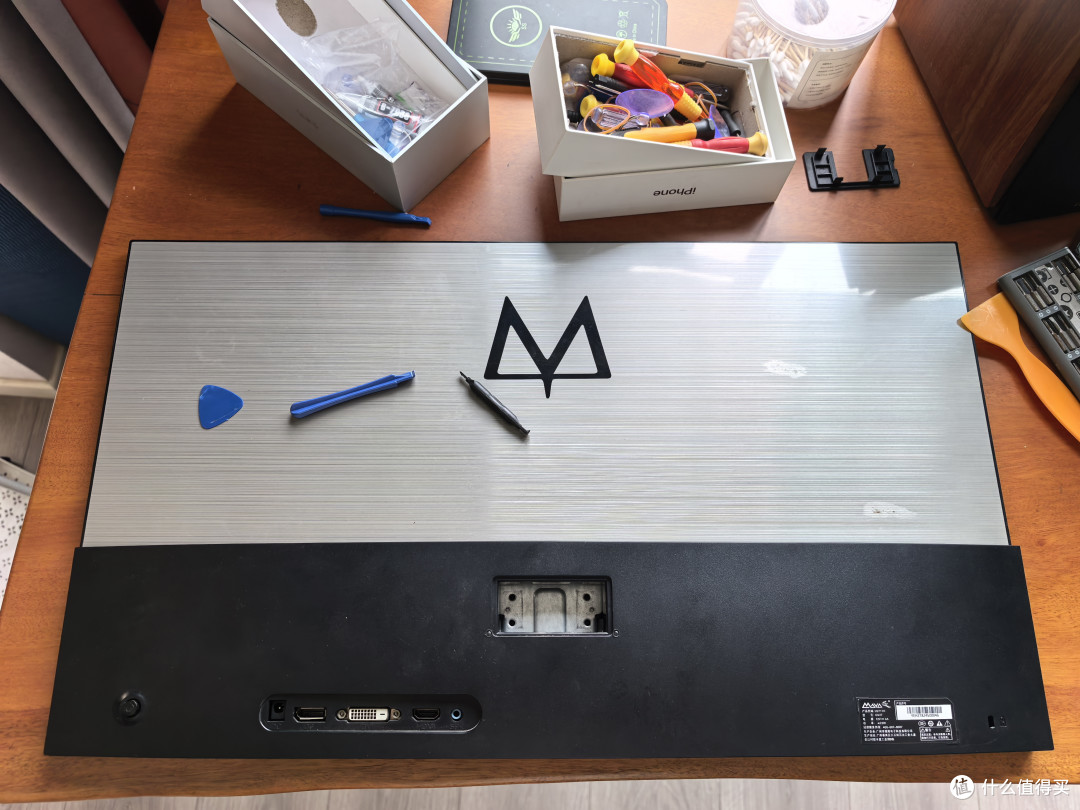

图1 背面整体

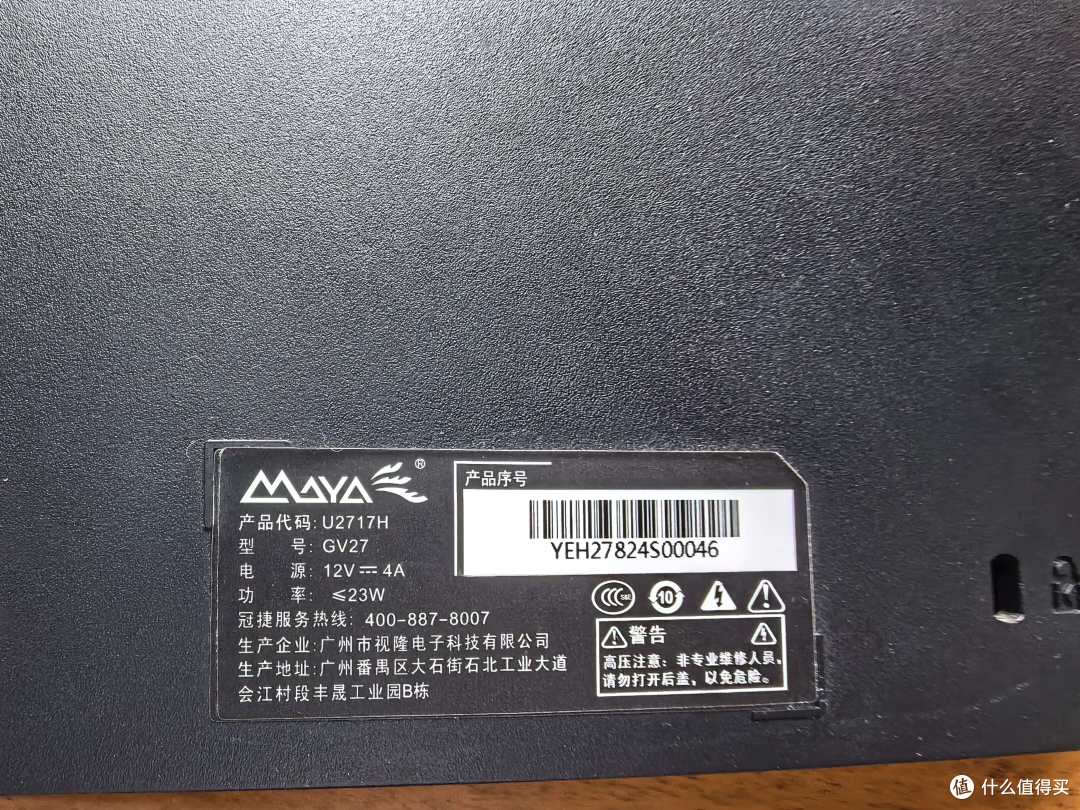

图2 标签信息

（二）此款机器后壳采取卡扣设计，无螺丝，因此需要从图中的黑色塑料盖板左右两方插入拆机片进行分离。当左右两边均可打开缝隙时，由黑色盖板上方银色印有玛雅文字图案的缝隙插入拆机片进行撬动分离。

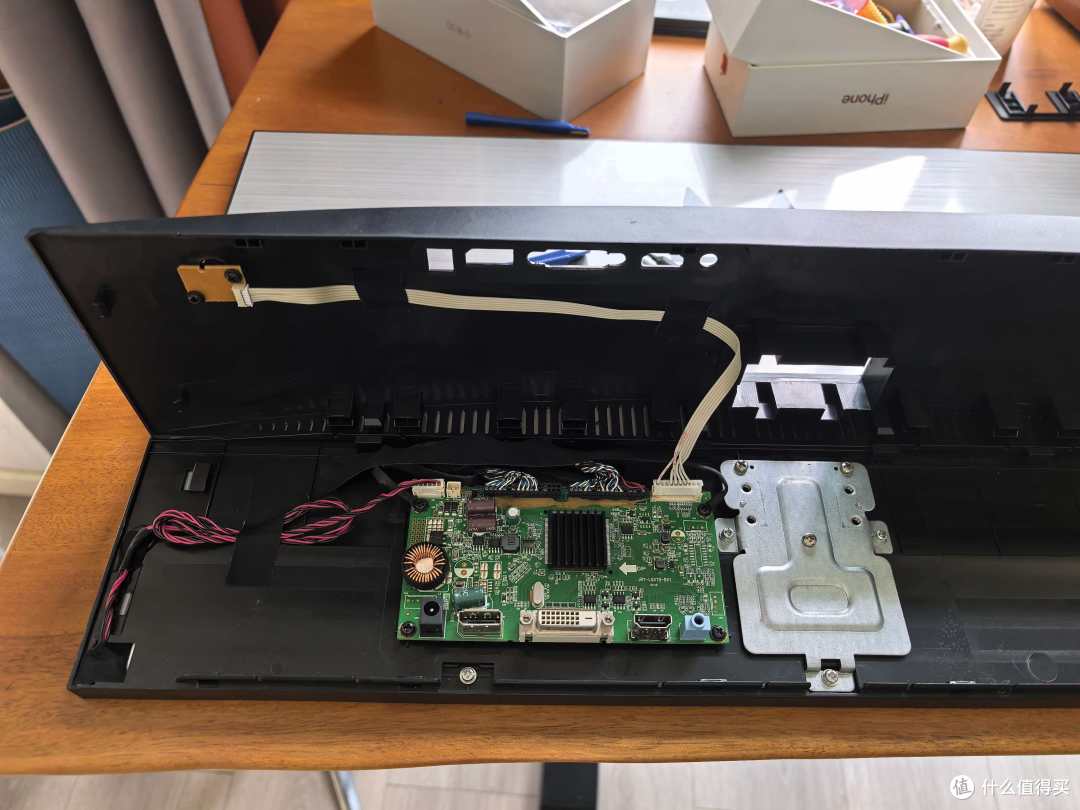

图3 驱动板

（三）打开黑色盖板后注意驱动板与多向memu摇杆连接排线。依次取下图3中左下角延长线接口、驱动板上两处白色接口排线接口，驱动板上两处黑色接口无需取下。

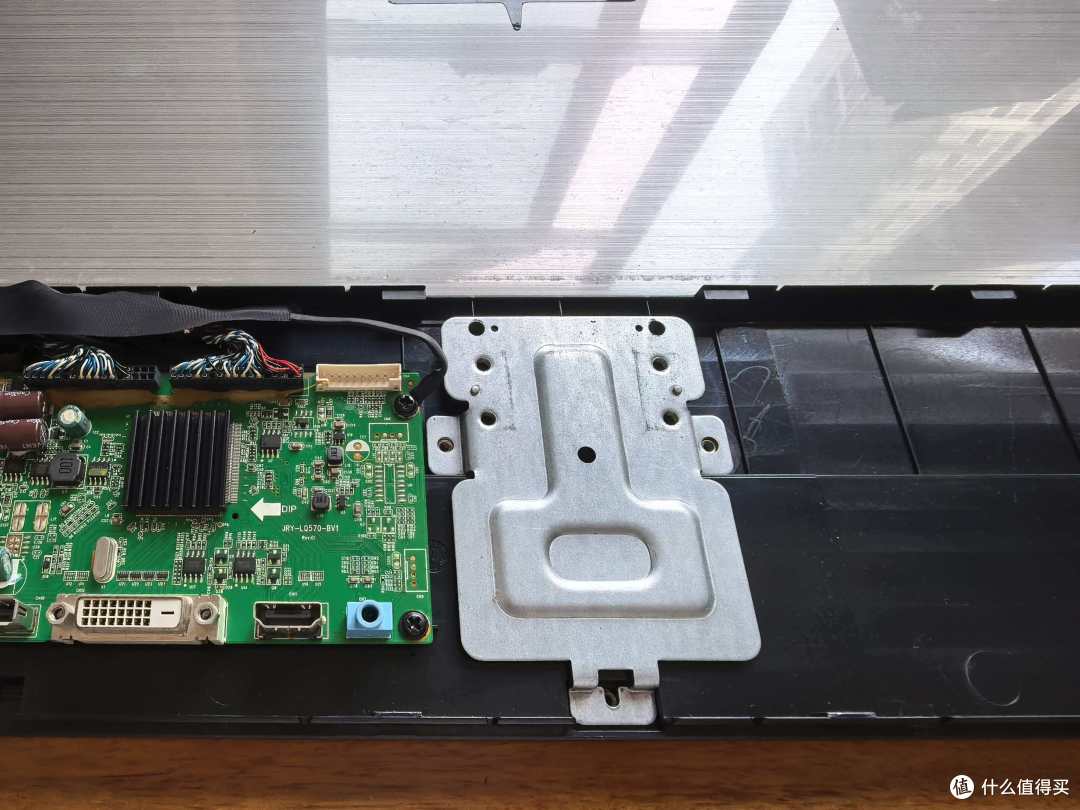

图4 固定铁板

（四）用螺丝刀依次卸下固定铁板上的螺丝和驱动板上的四颗黑色螺丝。取掉铁板并抬起驱动板后可以看见驱动板与屏幕面板的连接排线接口(如图6中所示）。

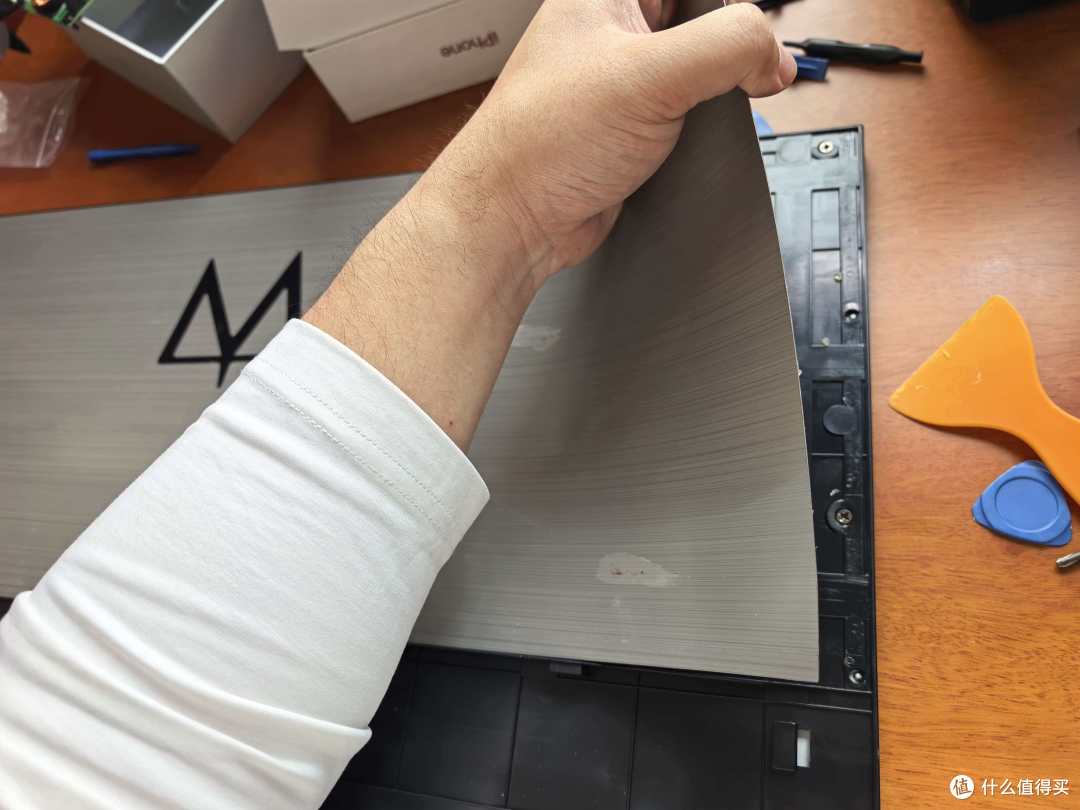

图5 金属盖板

（五）用图5中的黄色撬片从金属盖板与屏幕黑色边框的缝隙处插入并慢慢撬起，可以发现金属盖板为双面胶固定在屏幕中框上，用力撕开双面胶，不会损坏盖板。

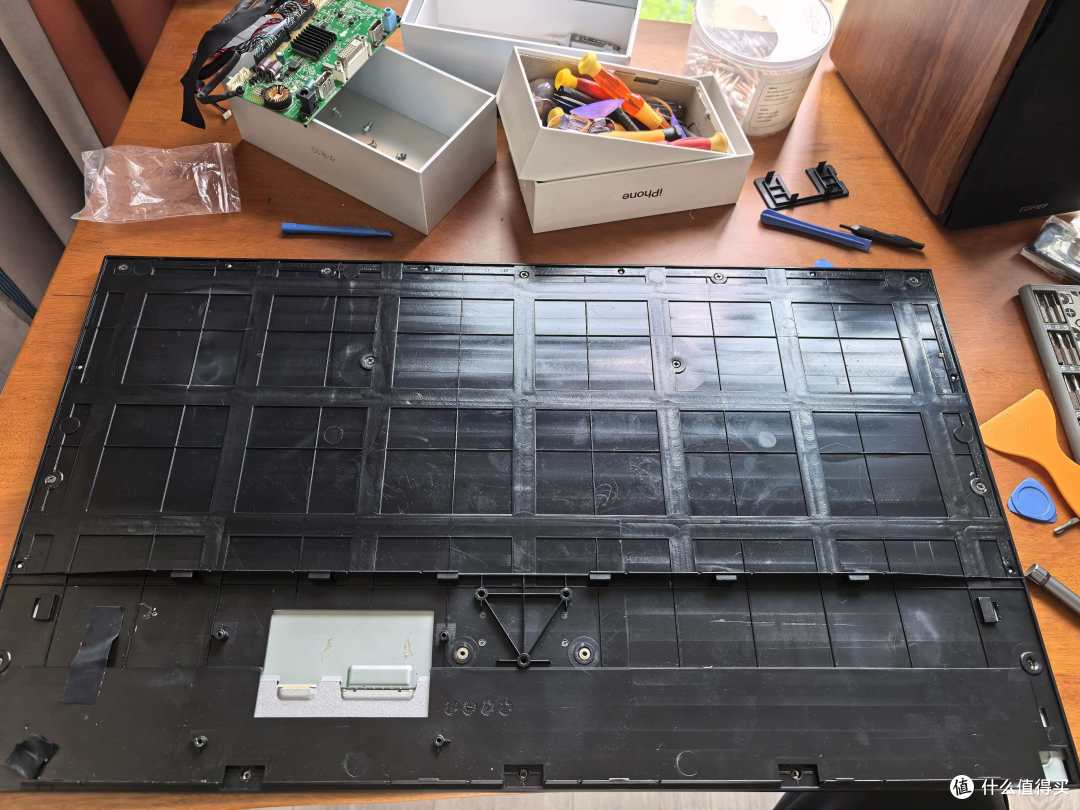

图6 中框整体

（六）结合图4与图6可发现屏幕面板的连接排线接口，左边可使用平口螺丝刀抵住接口中间位置向上取出；右边接口可两指同时捏住排线两端向上取出。然后使用十字螺丝刀依次取下中框上的固定螺丝。

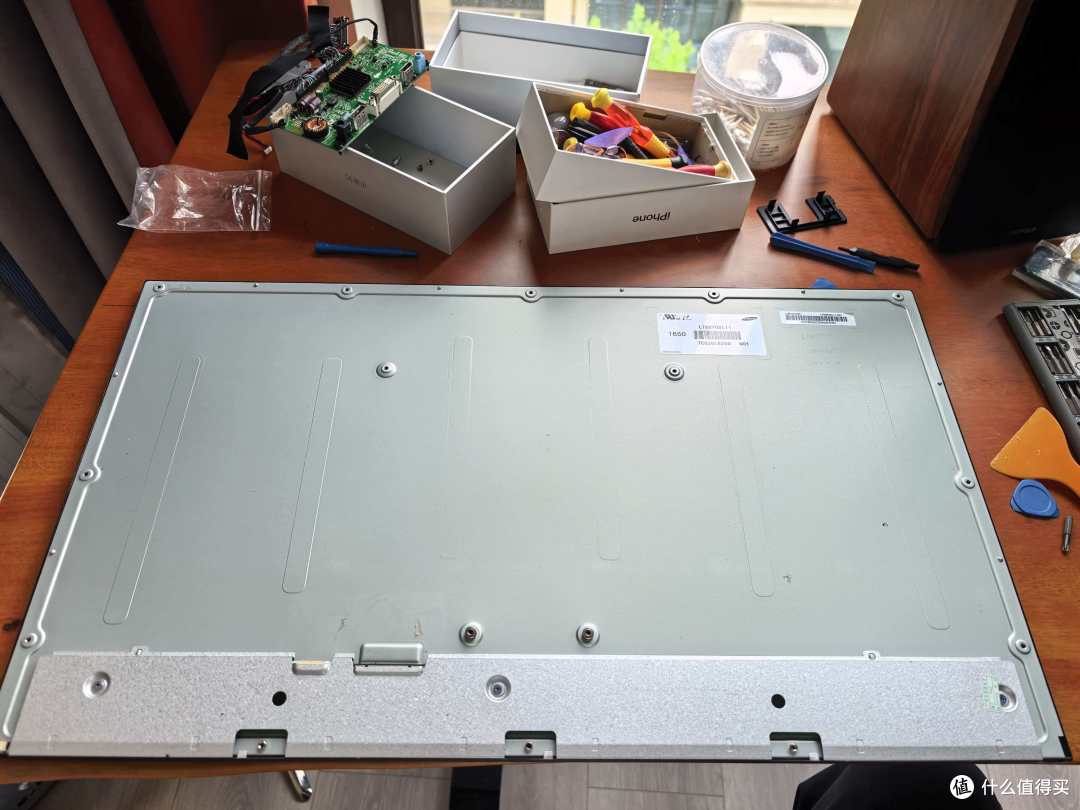

图7 屏幕面板

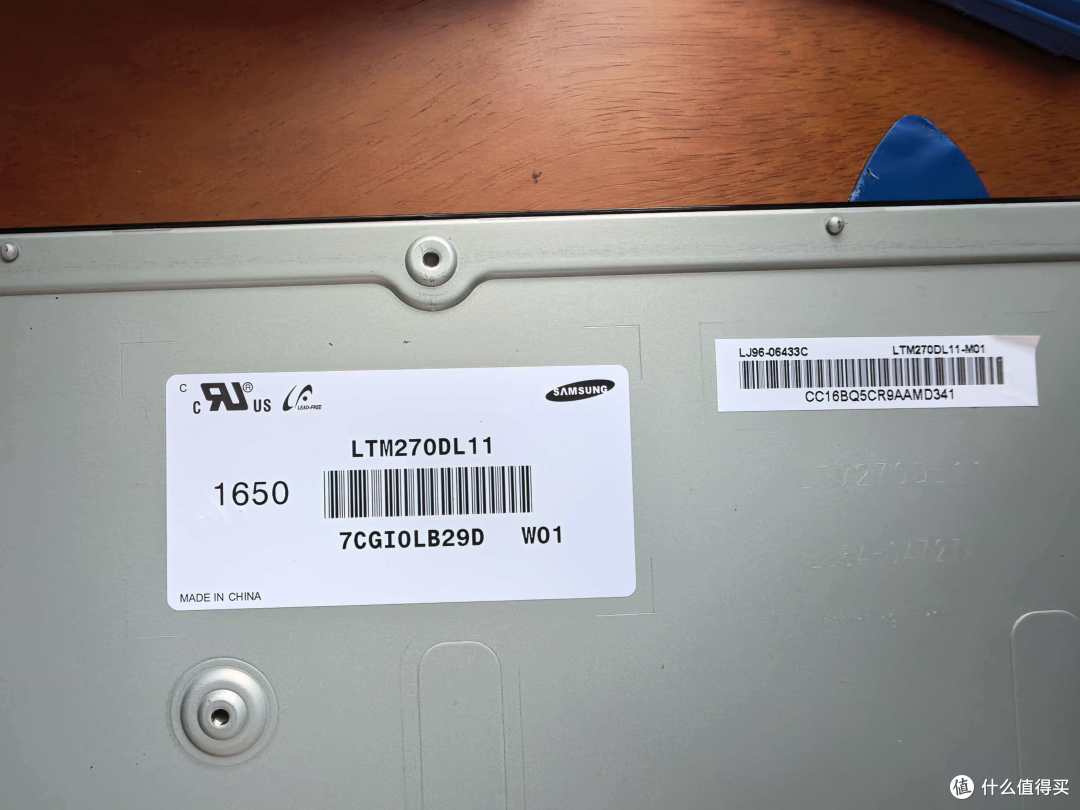

图8 面板型号

（七）取下中框后可以看到屏幕面板的具体型号和标签，使用的是三星的面板，型号为LTM270DL11-M01。

至此完成玛雅U2717H的全部拆解，更换面板维修的朋友可以按流程依次还原即可。

四、购买戴尔

在咸鱼搜索戴尔U2717D可以发现，该型号正常机器二手价格在600-800元上下浮动。花屏机价格约为150-200元，碎屏机价格为50-150元。其中，大部分卖家因重量问题涉及快递费较高建议自提。本人IP重庆，搜索12h左右未发现性价比较高的链接，重庆本地石桥铺赛博某商家告知有两台屏幕亮线机器可以150元/台自提的价格出售。鉴于本人预算不高，咨询多个卖家后，选择了成都电脑城的一位卖家，挂价为51元自提。卖家认为，重量约7KG快递费预计35元较高，出售意愿不强。经过沟通以75元包邮的价格拍下。

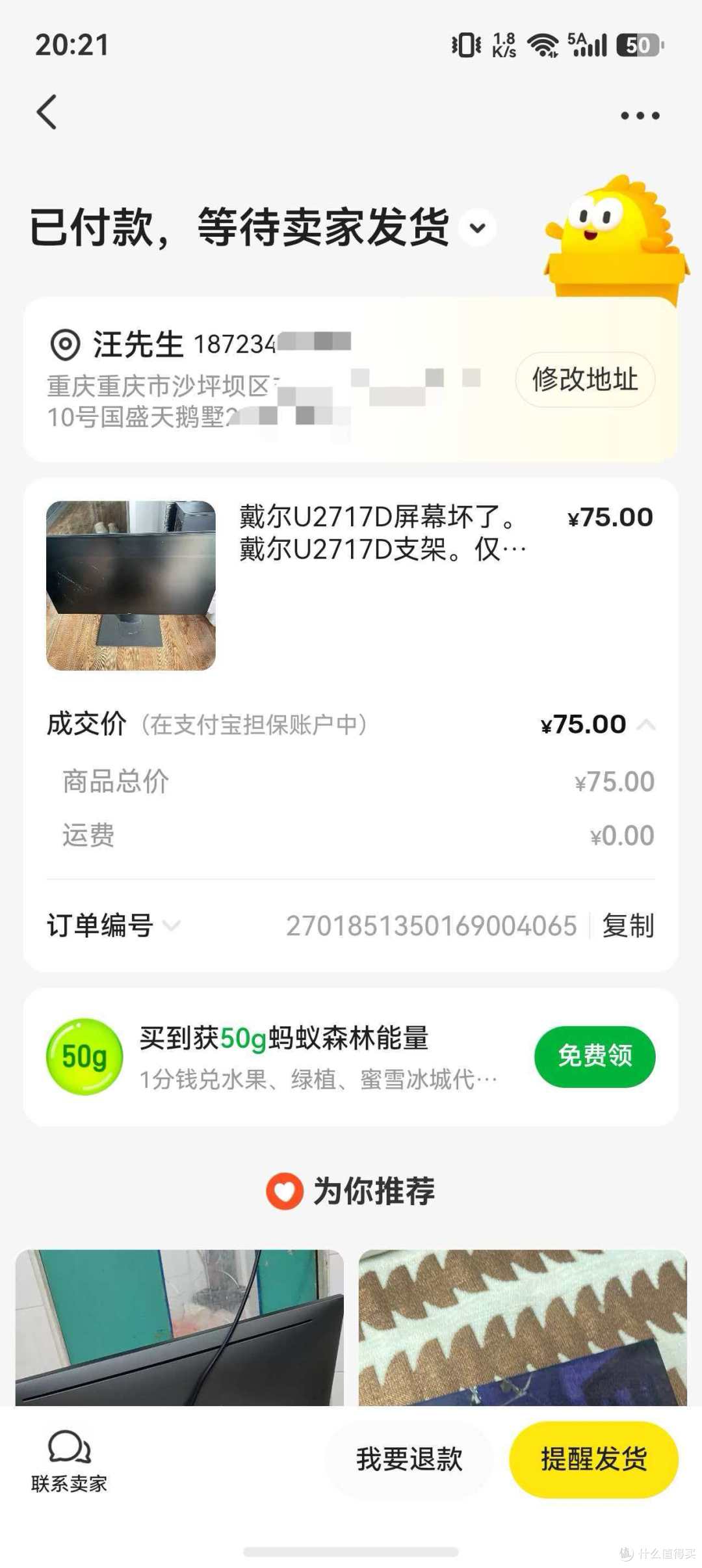

图9 交易记录

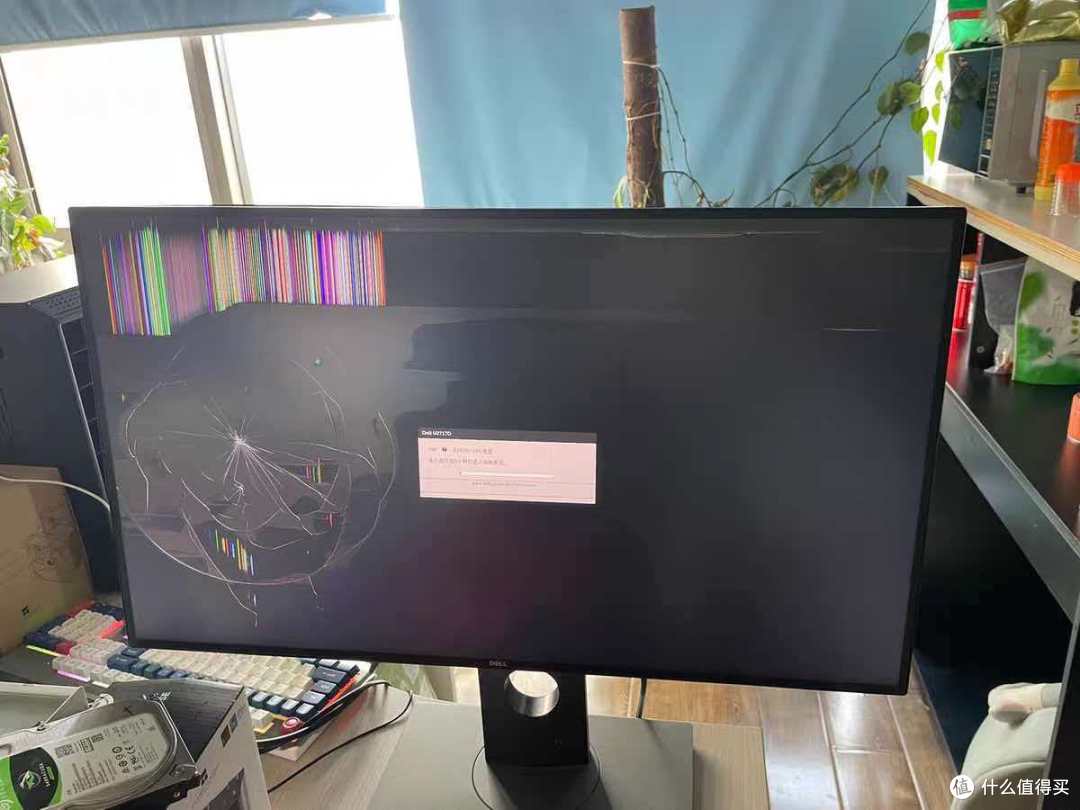

图10 卖家图片

根据卖家提供的图片可以看出，屏幕破损但显示省电模式提示框，驱动板应为完好；屏幕支架有磨损但大致完好。后续等待戴尔U2717D尸体到货后进行更新。

WANG

2026年4月19日
