家中微波炉不加热，不要丢，说不定几角钱就搞定了呢？

普通老登一个，喜欢分享自己做过的事与买过【无赞助】的东西，因很多不专业，有不对的，请值友指正。

家中七八年的格兰仕微波炉突然不能加热食物了，除了不加热其他功能都好好的，按网上的方法，几角钱轻松搞定，微波炉不加热95%都是它的原因，前二年父母家的美的微波炉也是同样问题。 请注意文中红色文字

一、准备工具

1、螺丝刀【拆微波炉外壳】

2、尖嘴钳【电容短接用、拔微波炉内部插头】

3、万用表【维修使用】

我使用的这款万用表是自动量程 （Auto Range）【指仪表在测量时能根据被测信号的大小， 自动切换最合适的测量档位 ，无需人工手动选择量程。】的，测量时打到对应的电阻、电容档即可，没有自动量程的万用表可得打到对应范围【避免烧表】。

二、微波炉主要部件作用

1. 磁控管 —— 微波产生的核心

• 作用：将高压电能转化为微波能，是微波炉的“心脏”。

• 工作原理：磁控管内部有灯丝（阴极）和阳极，当灯丝通电加热后，阴极发射电子，在高压电场作用下电子高速飞向阳极，过程中产生2450MHz的微波。

• 关键参数：灯丝电阻正常值约0.5–2Ω，若测量显示无穷大或超过5Ω，说明灯丝断裂。

2. 高压变压器 —— 升压核心

• 作用：将市电220V升压至2000V以上高压，为磁控管提供工作电压。

• 绕组参数：

  • 初级绕组：1.5–3Ω

  • 次级高压绕组：80–120Ω

  • 灯丝绕组：0.1–0.3Ω1

• 故障表现：任一绕组开路需整体更换，但变压器本身故障率较低。

3. 高压电容 —— 储能与滤波

• 作用：与高压二极管配合，将交流高压整流滤波为稳定的直流高压供给磁控管。

• 关键参数：常见规格0.8–1.2μF/2100V，实测值低于标称值70%即视为老化失效。

• 安全警告：这是整机最危险的部件，未放电直接触碰端子足以致命。检测前必须用绝缘螺尖嘴钳反复短接两极3–5次直至无火花。

4. 高压二极管 —— 整流作用

• 作用：将变压器输出的交流高压整流为直流高压供给磁控管。

• 检测方法：用万用表二极管档测量，正向应显示0.4–0.7V压降，反向应显示溢出（OL）。

• 故障表现：正反向都导通或都不通，说明已击穿或开路，需更换同规格12kV/350mA专用二极管。

5. 保险管/保险丝 —— 过流保护

• 作用：在电流异常增大时熔断，切断高压回路，保护磁控管等核心部件免受损坏。

• 位置：通常位于变压器初级侧附近，玻璃管状，内部金属丝清晰可见。

• 关键参数：常见额定电流0.75A或1A，更换时务必匹配同规格，严禁用铜丝替代，否则会丧失过流保护引发安全隐患。

三、测量维修

1、检查电容，注意：拔掉微波炉电源、短接电容

电容不容易坏，为什么要放到前面，因电容要用有绝缘把手的尖嘴钳同时接触正负极【短接】进行放电。没放电的，要是不小心触碰到，最轻也给打电个泡出来【本老登被电过】。

使用数字万用表（最推荐，适用于大多数情况）

现代数字万用表通常带有专门的 电容档（Capacitance / F） ，这是最准确的方法。

1.1. 使用电容档（F档）

• 操作步骤 ：

  1. 将万用表旋钮拨至电容档（标识为 F 或 μF ）。

  2. 选择量程：量程应略大于电容标称值（例如标称 1μF，选 20μF 档）【我用的这款是自动档，只要在电容档即可】。

  3. 表笔接触电容两端（无极性电容不分正负；电解电容注意正负极）。

  4. 读取数值。

• 判断标准 ：

  • 正常 ：显示数值在标称值的 ±20% 范围内（例如标称 100μF，测得 80-120μF 均算正常）。

  • 损坏（失效） ：显示数值远低于标称值（如标称 100μF 却只有 10μF），说明电解液干涸。

  • 损坏（开路） ：显示 OL (Over Limit) ，说明内部断路。

  • 损坏（短路） ：显示 0 或接近 0，说明内部击穿短路。

1.2. 使用电阻档（Ω档）或蜂鸣档（辅助判断）

如果万用表没有电容档，可用电阻档观察充放电现象（仅适用于容量较大的电解电容，<1μF的陶瓷电容此法无效）。

• 操作步骤 ：

  1. 拨至最高电阻档（如 2MΩ 或 20MΩ）。

  2. 红黑表笔接触电容两极（电解电容需区分正负，红笔接正，黑笔接负）。

• 现象判断 ：

  • 正常 ：屏幕显示阻值从低迅速上升，最终趋向无穷大（OL）。这是因为电容在充电，充电完成后阻断直流。

  • 短路 ：阻值始终为 0 或蜂鸣档一直响。

  • 开路 ：阻值始终显示 OL，指针/读数无任何变化。

  • 漏电 ：阻值上升后不再趋向无穷大，而是稳定在一个较低的数值（如几百 kΩ）。

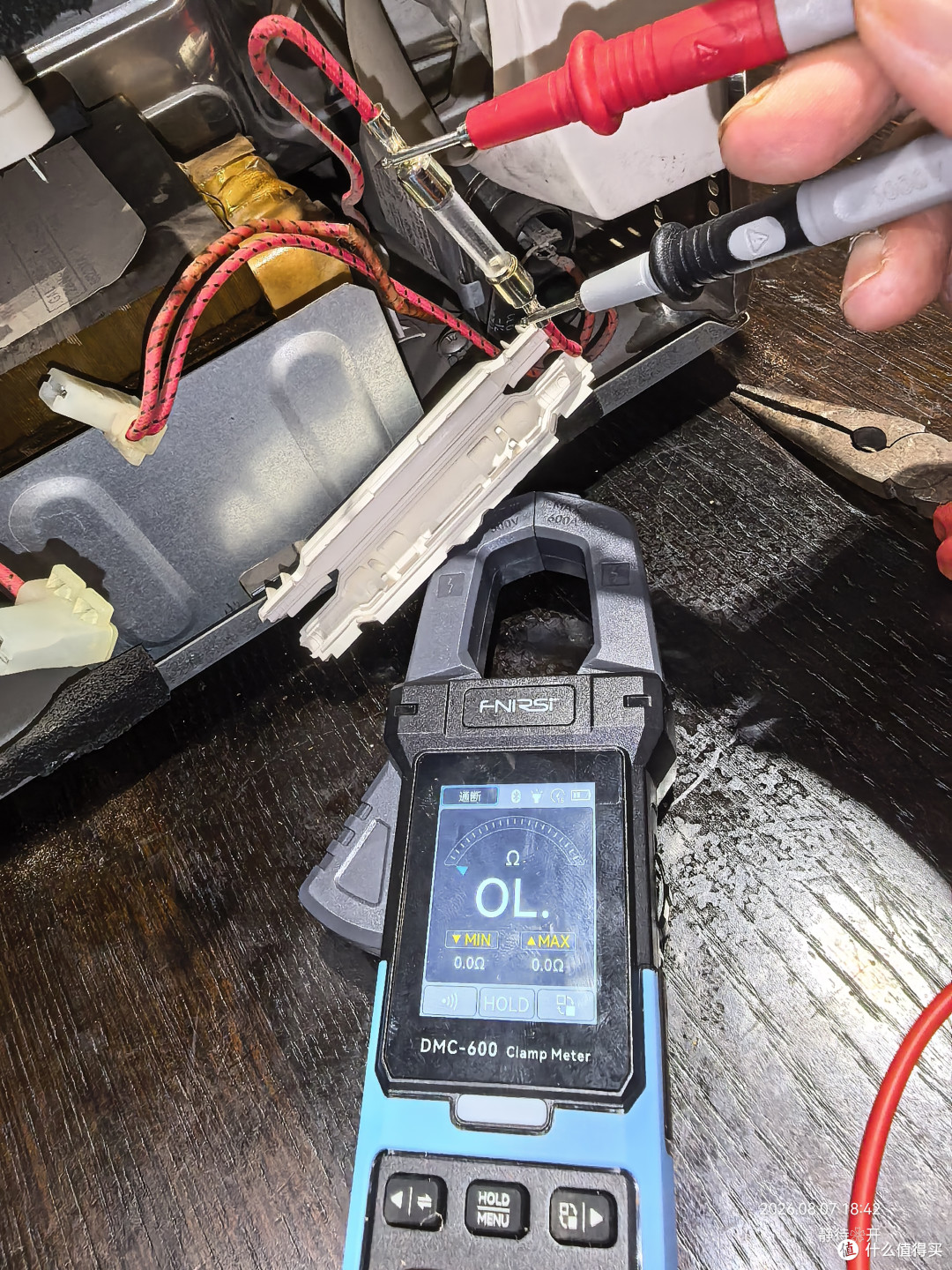

2、查保险丝【95%是它造成的】

• 蜂鸣档（通断档）

  • 将万用表调至蜂鸣档（带有声音符号）。

  • 表笔分别接触保险丝两端的金属触点。

  • 正常 ：听到连续的“滴”声，说明导通良好。

  • 损坏 ：无声（显示"OL"或"1"），说明内部已熔断。

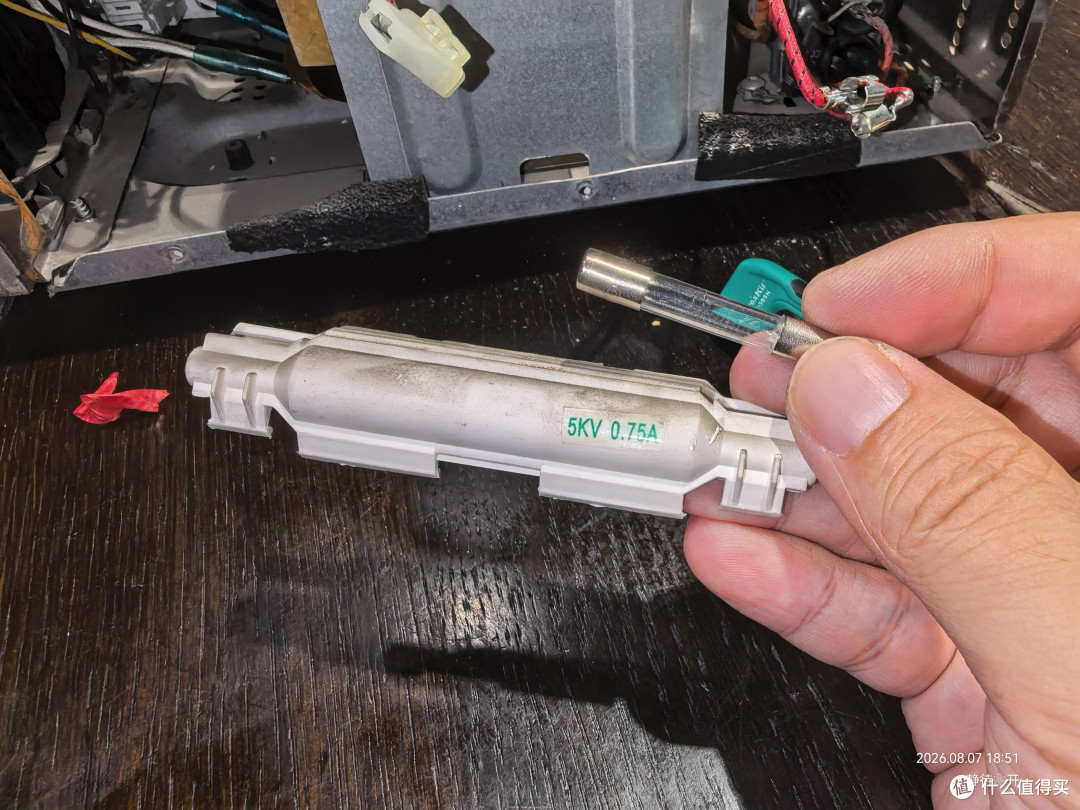

上面注明为 5KV 0.75A的保险丝，对号购买即可

网上几角钱买个对应型号的保险丝换上，一定要对应型号，买高了无法保护磁控管等核心部件，买小了有容易烧。

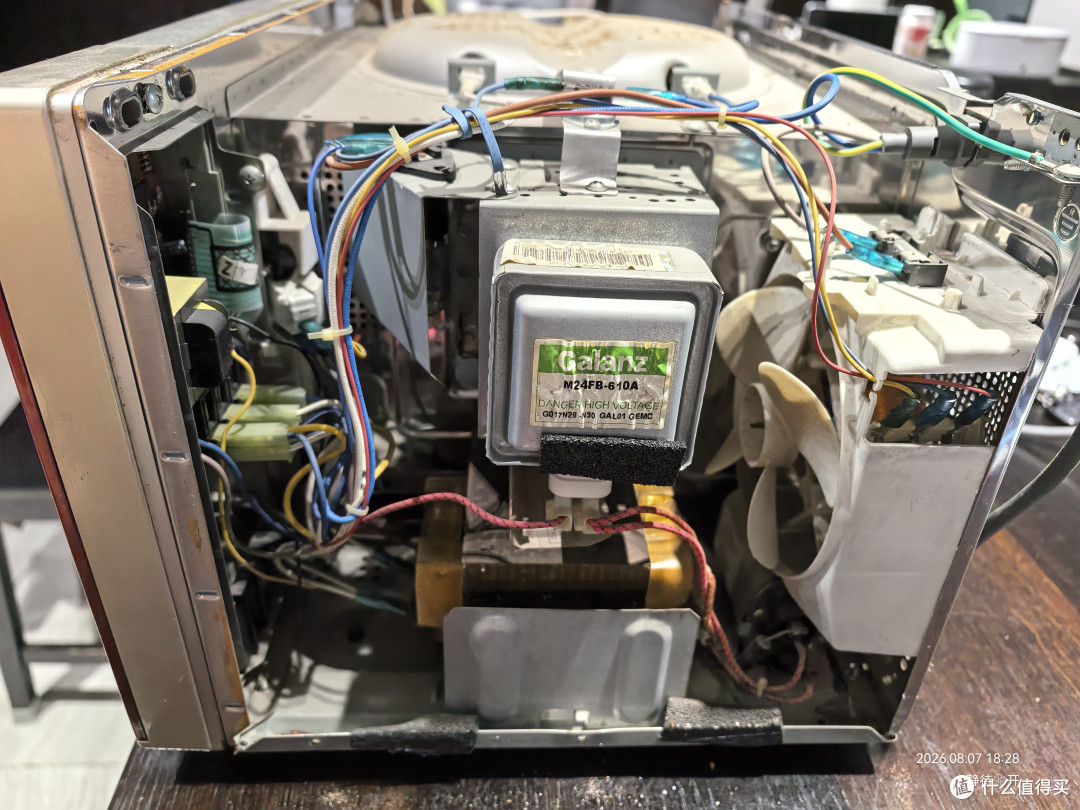

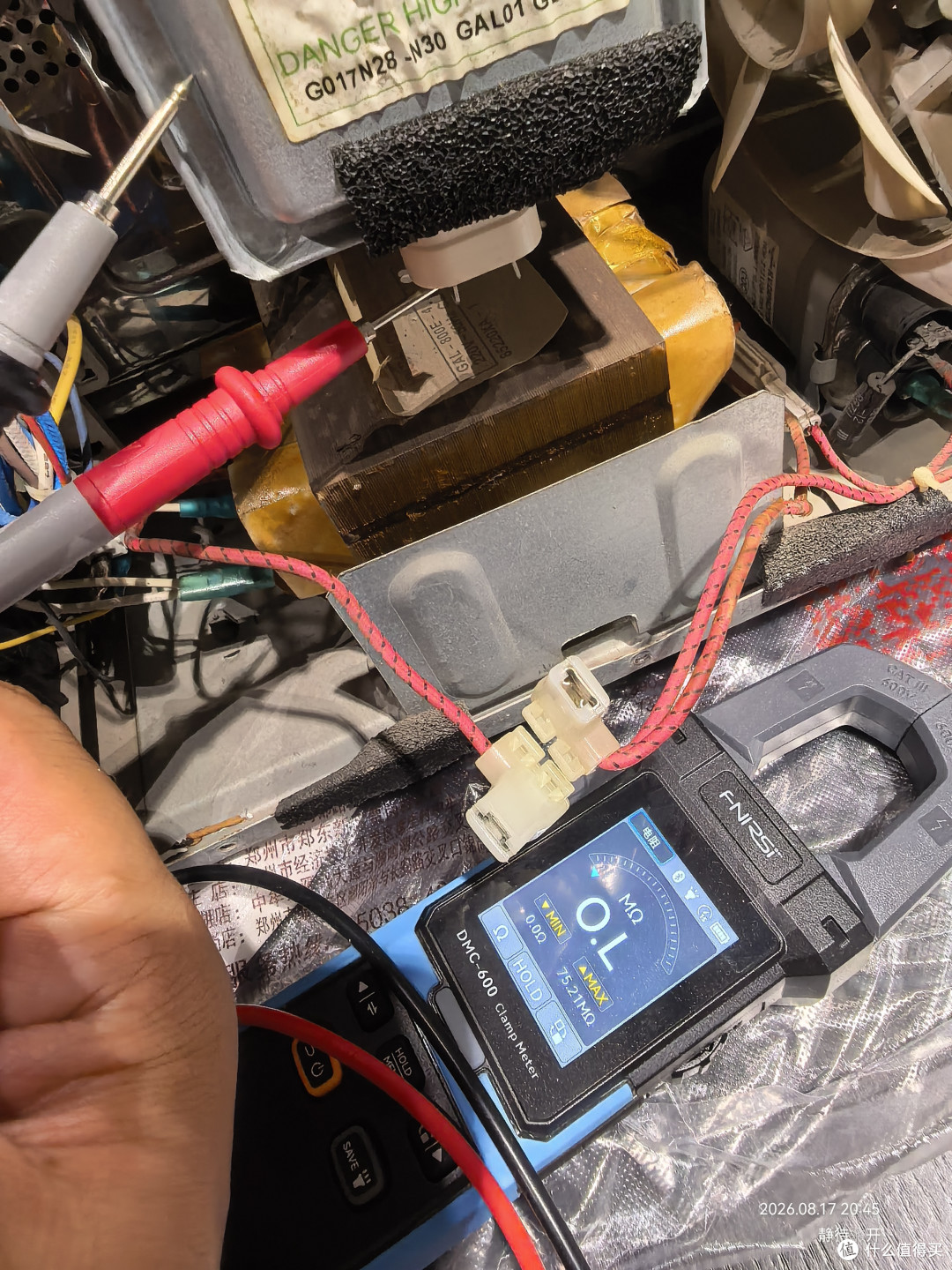

3、查磁控管

万用表测量（核心判断）

使用数字万用表，将磁控管引脚拔下后单独测量。

A. 测量灯丝电阻（判断是否断路）

• 档位 ：选择电阻档（Ω），通常使用 200Ω 档。

• 操作 ：将表笔分别接触磁控管 两个大的金属引脚 （灯丝引脚）。

• 正常值 ：阻值应非常小，通常在 0.1Ω - 0.5Ω 之间（接近导通）。

  • 注：部分资料提到接近0Ω或几欧姆，若超过1Ω则可能老化，无穷大则为断路。

• 故障判断 ：

  • 若显示 无穷大（OL/1） ：灯丝烧断，磁控管已坏。

  • 若阻值过大（如几十欧姆）：灯丝老化，加热效率低。

B.测量绝缘电阻（判断是否短路）

• 档位 ：选择高阻值档（如 20MΩ 或 200MΩ ，即兆欧档）。

• 操作 ：

  1. 一支表笔接触 任意一个灯丝引脚 。

  2. 另一支表笔接触磁控管的 金属外壳 （接地端）。

• 正常值 ：阻值应为 无穷大（OL） 。

• 故障判断 ：

  • 若显示 0Ω、几欧姆或几十欧姆 ：说明灯丝与外壳短路，磁控管已坏。

  • 若阻值小于几兆欧（MΩ）：绝缘性能下降，存在安全隐患，建议更换。

4、查二极管

方法一：使用二极管测试档（最常用，需技巧）

大多数数字万用表的“二极管档”只能提供约 2-3V 电压，而微波炉高压二极管正向导通电压通常在 10V-12V 左右，因此普通档位可能测不出导通。

1. 拆下元件 ：将高压二极管从电路中拆下（至少断开一端），避免电路其他部分干扰。

2. 选择档位 ：将万用表拨至 二极管蜂鸣档 （符号为 📶 或二极管图标）。

3. 正反向测量 ：

   • 正向 ：红表笔接二极管正极（通常无条纹端），黑表笔接负极（有条纹端）。

   • 反向 ：红黑表笔对调。

4. 判断标准 ：

   • 正常 ：正向应显示一个电压值（通常在 0.4V - 0.8V 之间，部分高耐压管可能显示溢出 OL，需结合方法二），反向显示 OL (Over Limit/无穷大)。

   • 损坏（击穿） ：正反向都显示接近 0V 或蜂鸣器长响（短路）。

   • 损坏（开路） ：正反向都显示 OL （断路）。

   • 注意：如果正向不导通（显示 OL），不要直接判定损坏，因为可能是万用表电压不够，请尝试方法二。

方法二：电阻档高阻法（更准确，推荐）

如果二极管档测不准，尝试使用 高阻值电阻档 （如 200MΩ 或 20MΩ 档），利用高内阻提供更高开路电压。

1. 选择档位 ：拨至最高电阻档（如 200MΩ 或 2000MΩ ）。

2. 测量过程 ：

   • 红黑表笔分别接触二极管两端。

   • 观察读数变化。

3. 判断标准 ：

   • 正常 ：

     • 正向：阻值应显示一个有限值（非无穷大，通常在几兆欧到几十兆欧，具体视档位而定，表示微弱导通）。

     • 反向：阻值应显示 无穷大 (OL) 。

   • 损坏 ：

     • 若正反向阻值均为无穷大（开路）。

     • 若正反向阻值均为 0 或极小（短路）。
