警惕“免费更换”陷阱：洗碗机玻璃门自爆背后的降配隐患
06-09 09:10
精选参考来源
抖音 2026-02-09
今日头条 2026-03-19
来源
精选参考来源

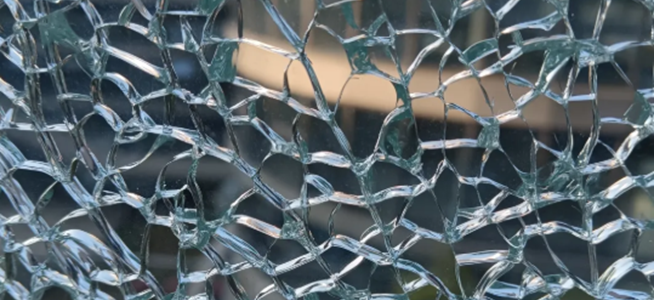

1. #钢化玻璃自爆主要原因：硫化镍（NiS）夹杂物 这是钢化玻璃自爆最经典和常见的原因。 1. 形成过程：玻璃原料或生产设备中可能含有镍杂质，在高温熔炼过程中与硫结合形成硫化镍晶体。 2. 相变膨胀：硫化镍在高温下（钢化加热温度约600℃以上）处于“高温相”（α相），晶体结构致密。但它在常温下会逐渐转变为“低温相”（β相），体积膨胀约2-4%。 3. 应力集中：钢化玻璃经过急冷后，表面形成压应力层，内部为张应力层。如果硫化镍杂质位于玻璃内部的张应力区，其相变膨胀会产生额外的应力。当局部应力超过玻璃承受极限时，就会引发自爆。 4. 时间不确定性：相变可能在生产后几天、几个月甚至几年发生，因此自爆具有随机性。 其他常见原因 1. 其他杂质或缺陷： · 玻璃原料中的硬质杂质（如氧化铝、石英颗粒）可能因热膨胀系数差异导致应力集中。 · 玻璃表面的划痕、缺口或内部气泡在钢化后可能成为应力薄弱点。 2. 加工或安装应力： · 边角损伤：玻璃在切割、磨边或安装过程中，边角若出现细微裂纹，在长期应力下可能扩展。 · 安装不当：框架过紧或玻璃受扭、挤压，导致额外机械应力叠加。 · 热应力不均：例如玻璃局部受阳光直射而另一侧阴凉，或附近有空调出风口，导致温度梯度较大，引发热胀冷缩应力。 3. 钢化工艺问题： · 加热或冷却不均匀，导致玻璃内部应力分布不平衡。 · 钢化程度过高（应力过大），虽提高强度但也增加自爆风险。 #如何降低自爆风险 1. 原料控制：使用高纯度原料，减少镍、硫等杂质。 2. 均质处理（热浸处理）：将钢化玻璃加热到290℃左右并保温数小时，促使硫化镍提前完成相变，使可能自爆的玻璃在出厂前提前破碎。经过此处理的玻璃自爆率可降低至约0.01%以下。 3. 精细加工：避免边角损伤，采用柔性和学框架安装。 4. 选择夹胶玻璃：即使自爆，碎片会粘在中间胶片上，避免坠落风险。
抖音 2026-02-09 00:00:00
2. 淋浴房的玻璃为什么会自爆？销售不会告诉你的3个真相
今日头条 2026-03-19 00:00:00
3. 业主家玻璃自爆，应该由谁维修？
微信公众号 2026-05-15 00:00:00
4. 钢化玻璃自爆原因解析：2025最新钢化玻璃厂家推荐
知乎 2025-12-26 00:00:00
5. 窗户玻璃无故自爆？一文读懂原因+实用预防指南
什么值得买 2026-05-12 00:00:00
6. 门窗知识科普 | 玻璃自爆？！内部“拔河”失衡了！
微信公众号 2026-01-16 00:00:00
7. 钢化玻璃自爆与击碎：原因、区别与选择
知乎 2026-01-04 00:00:00
8. #均质处理 #均质 #钢化玻璃均质的原理 #homogenous 简单来说，钢化玻璃均质（又称“热浸处理”或“引爆处理”）是一个旨在提前引爆有潜在自爆风险的钢化玻璃的过程，是提升其安全等级的关键工序。 它的核心好处和目的可以归纳为以下几点： 1. 最大好处：极大降低自爆率，提升安全性 这是均质处理最根本、最重要的目的。 · 原理： 钢化玻璃自爆的主要原因是内部含有硫化镍杂质。硫化镍在常温下存在两种晶体形态，在玻璃钢化后的冷却过程中，被“冻结”在高温态。随着时间的推移，它会缓慢转变为低温态，体积膨胀，在玻璃内部产生巨大的应力，导致玻璃毫无征兆地自爆。 · 均质的作用： 将钢化玻璃放入均质炉中，加热到290℃±10℃，并保温数小时。这个温度恰好是硫化镍发生相变加速的温度。在受控的炉内环境下，那些含有不稳定硫化镍颗粒的玻璃会提前完成相变并自爆。 · 效果： 经过均质处理后，钢化玻璃的自爆率可以从普通钢化的约0.3% （千分之三）降低到0.03%以下 （万分之三甚至更低），安全性提高一个数量级。
抖音 2026-01-05 00:00:00
9. 均质处理钢化玻璃！自爆率 0.01% 家装工装全适配 - 哔哩哔哩
哔哩哔哩 2025-12-16 00:00:00
10. 门窗玻璃易自爆？这样选，自爆率大大降低！后悔没早点知道
知乎 2026-01-21 00:00:00
11. 幕道真相（26001）：钢化玻璃“自爆”，被高估的风险与被忽视的真相
知乎 2025-12-30 00:00:00
12. 钢化玻璃自爆原因｜面积越大自爆率越高。很多人不懂：钢化玻璃千分之三自爆率，不是固定数值，跟玻璃面积直接挂钩 ✅ 国标依据 GB/T 15763.2-2020 建筑钢化玻璃 JGJ 102 玻璃应用技术规程 一、钢化玻璃自爆根本原因 1. 玻璃内部硫化镍结石NiS受热膨胀体积变化，自发炸裂 2. 边缘微裂纹、磨边不到位、打孔应力集中 3. 温差骤变、安装挤压、异形大版面应力不均 4. 镀膜、夹胶深加工工艺不当 二、国标千分之三自爆率定义重点 国标3‰自爆率，默认基准： 1000×1000mm 常规中小版面钢化玻璃 常温室内、正常安装、无外力、无暴晒挤压 三、不同面积自爆变化规律 1. 1m×1m以内小板 自爆率≈国标标准 ≤3‰ 2. 2m×3m 中大版面 内部应力成倍叠加，自爆率上升 5～8‰ 3. 3m×5m 超大板面钢化 应力高度集中，自爆率可达 10～15‰ 面积越大，硫化镍存在概率越高，自爆指数直线上升 4. 阳光房顶面、外墙暴晒、高空大玻璃 温差+风压双重叠加，自爆风险再次翻倍 四、降低自爆有效方案 - 钢化后做均质处理HST，自爆率降至0.1‰以内 - 规范磨边、规范打孔、严禁边缘磕碰 - 大板面优先做夹胶钢化，自爆不坠落更安全 泉州本地工厂，精准控制钢化应力，大板玻璃严控自爆风险，工程放心使用 #钢化玻璃自爆 #钢化玻璃参数 #玻璃工程常识 #泉州玻璃工厂
抖音 2026-05-20 00:00:00
13. 一地住户双层钢化玻璃爆裂，是自爆还是外力所致？如何辨别和防范？
微信公众号 2026-01-23 00:00:00
14. 玻璃自爆率国家规范标准
知乎 2026-03-11 00:00:00
15. 美的请直面问题。当初入手这台美的M1洗碗机，是因为我本人脚部受伤行动不便，手部也有受伤、灵活度受限，没办法正常弯腰费力手洗餐具，人工手洗也清洗不干净。也想多腾出空余时间，安心照顾家里老人，才特意选购了这台机子。 机子原装门板出现开裂问题，售后已上门完成门板更换。更换门板之后，机器开门持续有异响，门板连接处塑料轻微爆开。门板开裂、开门异响、连接处塑料轻微爆开，全部都属于非人为造成，是机子本身自带的质量硬伤。我多次预约师傅上门维修调试，这些故障依旧始终没能解决。 美的官方客服曾主动致电沟通，明确承诺为我办理新机换货，约定最迟5月2日完成全部换机流程。时至今日，美的始终没有做出任何实际的更换行动，当初的换机承诺也一直拒不履行、不予兑现。 目前该款完整门板元件已经停产断货，我不接受拆开门板零散零部件做拆分维修的处理方式。 整机全程都在美的官方保修期内，我持有门店盖章正规提货单，完全合规享受官方保修售后。售后一直无限拖延推诿，既不履行当初的换机承诺，也不愿意开具拒绝更换的官方正规验机报告。整件事来回拉扯消耗许久，始终没有给到任何实质的处理方案与明确答复。 请问美的官方到底打算如何解决这件事？希望可以正面正视产品本身的质量问题，信守当初的承诺，尽快给我一个合理、公正的处理结果。 #上热门🔥 #避雷 #美的洗碗机 #12315市场监督管理 #12315维护消费者权益
抖音 2026-05-11 00:00:00
16. 均质玻璃和超白玻璃哪个自爆率高？
知乎 2026-01-19 00:00:00
17. 超白钢化玻璃自爆率（行业主流数据） 行业公认：≤0.01%（万分之一） 优质品牌/原片：0.03‰～0.1‰（十万分之三～万分之一） 对比普通钢化玻璃：0.1%～0.3%（千分之一～千分之三） 为什么更低 超白玻璃铁含量极低（≤0.015%），原料更纯净，硫化镍（NiS）杂质极少，从根源减少自爆诱因。 若再做均质（热浸）处理，自爆率可进一步降至0.005%以下（十万分之五）。 自爆率对比 普通钢化玻璃： 约 0.1% ~ 0.3%（千分之一到千分之三） 超白钢化玻璃： 约 ≤ 0.01%（万分之一及以下） 自爆主要原因是硫化镍杂质，超白玻璃原料更纯，杂质极少，所以自爆率大幅降低。 如果做均质处理（热浸），普通钢化玻璃自爆率也能降到接近超白水平。
抖音 2026-03-17 00:00:00
18. 钢化玻璃、均质化处理、超白玻璃
微信公众号 2026-04-23 00:00:00
19. 火星人洗 碗 机（Marssenger）维修售后|24小时 - 哔哩哔哩
哔哩哔哩 2026-02-11 00:00:00
20. 钢化玻璃3‰自爆率躲不掉？多屏超级玻璃50年保修，把概率清零
今日头条 2026-03-02 00:00:00
已收藏
去我的收藏夹
