大家好,我是端木,今天又准备跟墙过不去了。而且还是跟墙上的电箱过不去。
闸箱零线排烧焦这个事发生在4月27日,到现在将近俩月,之前写过两篇长文,论述更换计划,我是设计团队中的建筑精装方面负责人,对电气了解甚少,请评论区的老铁们不吝赐教。先贴上之前的两篇链接做个前文回顾。▼▼▼
这段时间我咨询的人不少,有我团队中的电气专业设计人员,也有项目上施工的电工师傅。我发现意见分两派,设计人员都是建议使用国际大牌,西门子、施耐德、ABB。项目上的电工师傅们则认为家用没必要花那么多钱,正泰德力西足够。
通过调查我认为两派意见都对,设计人员往往考虑的是安全风险,因为现在都是设计终身制,有点什么着火之类的事情这辈子就别想翻身了。所以指定方案格外严谨,使用的东西都比较高级。而实际操作的电工师傅们都是从经济角度出发,杀鸡用什么牛刀是他们的理论基础。哈哈。
那么今天就来填补杀鸡刀这个空白,正泰出厂。
★★★现有状况★★★
没工夫看前文的朋友们看这里,概括下,下图这是当时烧焦的现场,零线排线虚打火导致烧焦。为什么有零线排这种东西呢?因为开发商为了省钱,可以想一下,一户省点,一栋楼这得多少户啊?▼▼▼

着不着火先放一边,这种方式最大的问题是,所有空开都接到一个漏保上,一个短路导致漏保掉了之后,别的回路也没电。于是我准备彻底改造闸箱。改成每个回路都有一个漏保的模式。除了现有闸箱中的回路之外我准备给厨房再来一条回路,因为现在的厨房有一半用电设备是接在一般插座回路上的。比如,蒸烤箱,电压力锅,电饭煲,厨师机,洗碗机、破壁机。所以我要在这个15位的闸箱中换8个闸上去。▼▼▼

★★★正泰方案一★★★
先来介绍下正泰的产品系列。
NB6是高端款 NB3是中端款 NBE7是经济款哦
NB6>NB3>NBE7部分款式只有NB6跟NB3有的哈
这几款主要是材质以及耐用性的区别

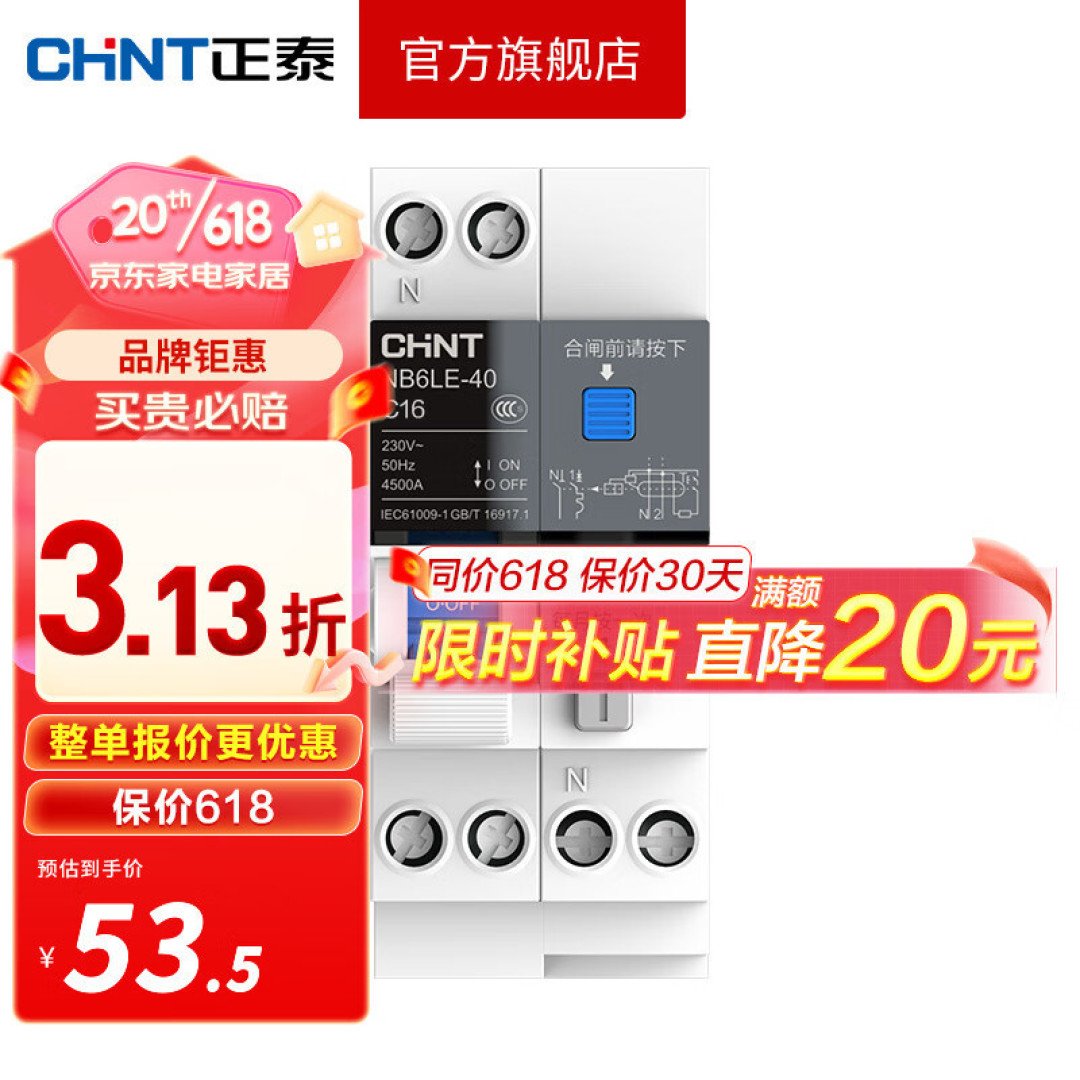

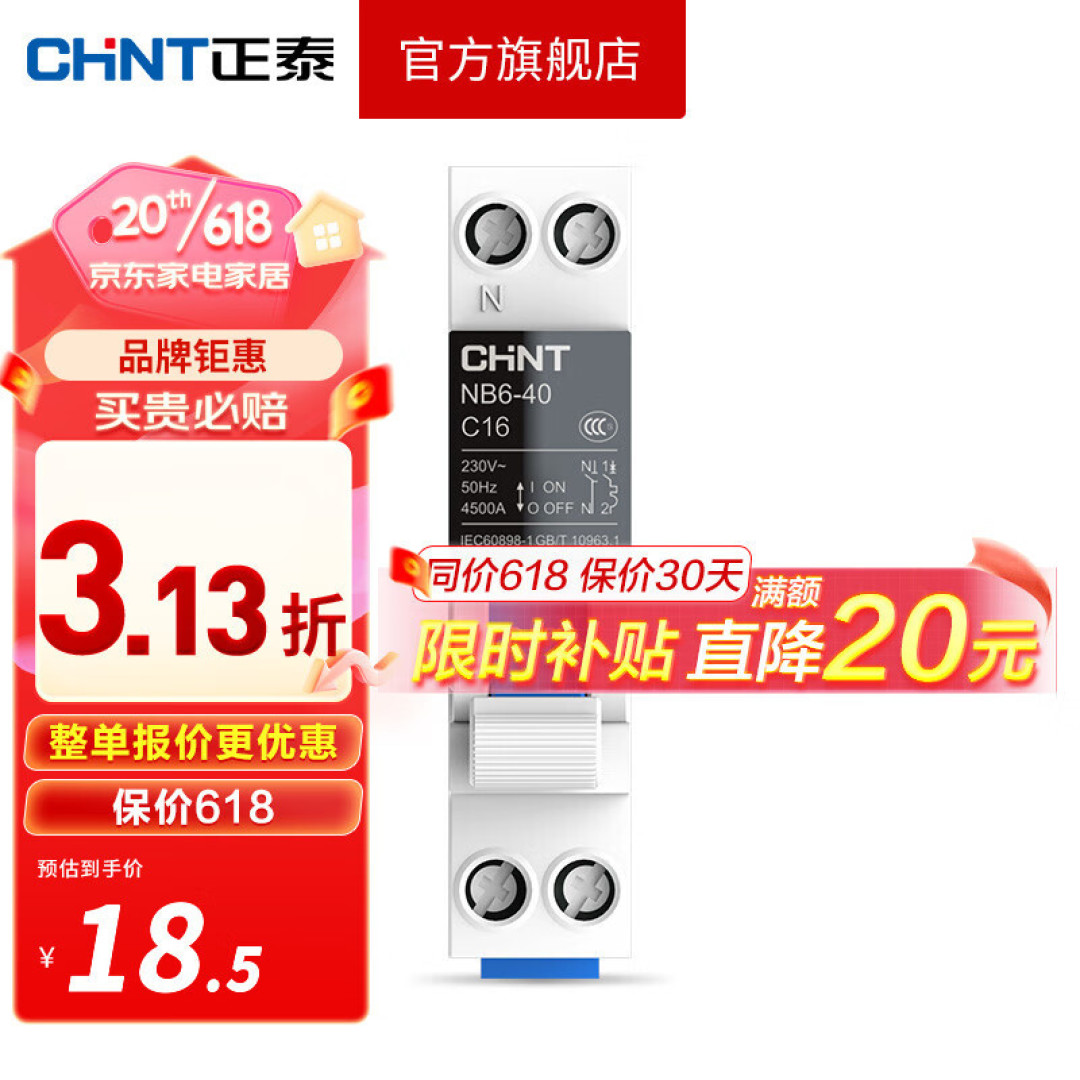

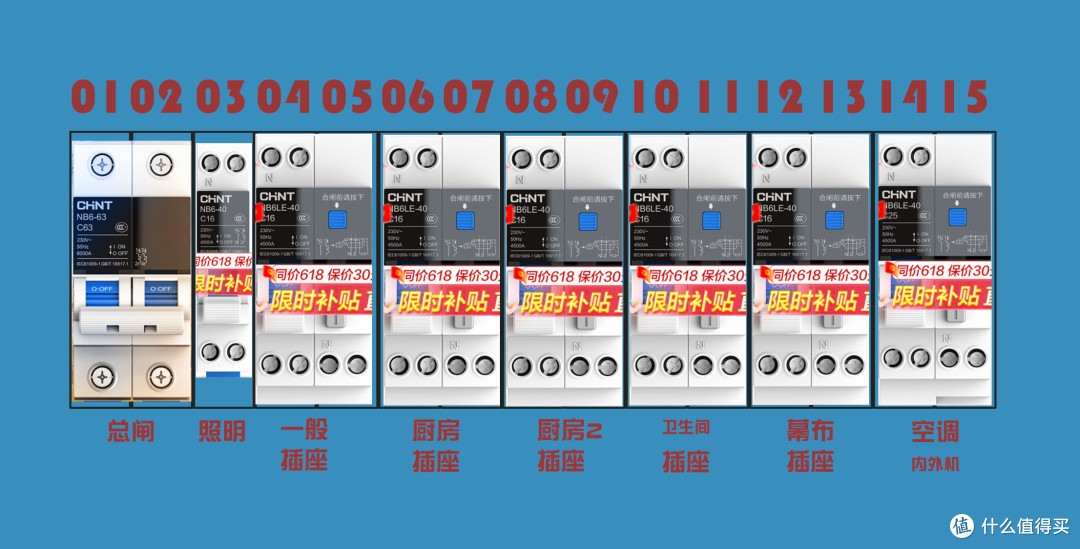

先来NB6系列高端款。还是像施耐德一样,我用photoshop画图,直观的感受这个闸箱。▼▼▼

还有一种情况,如果卫生间照明是和卫生间插座是在一个回路上,那么普通照明回路上可以使用普通空开。▼▼▼

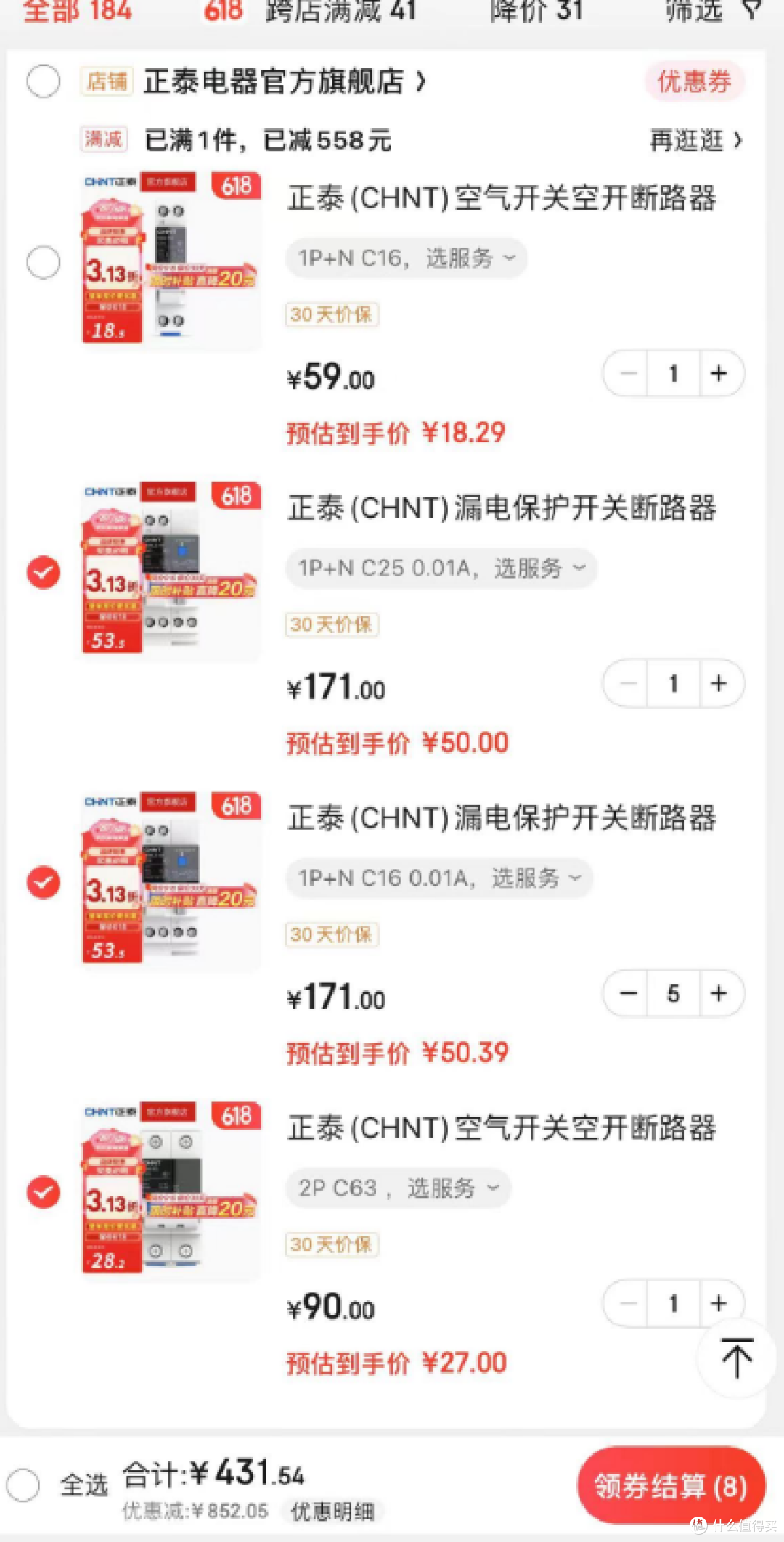

这图画的好不好?来个关注加三连不过分吧。从上图看,一共用了四种闸。我贴下链接。

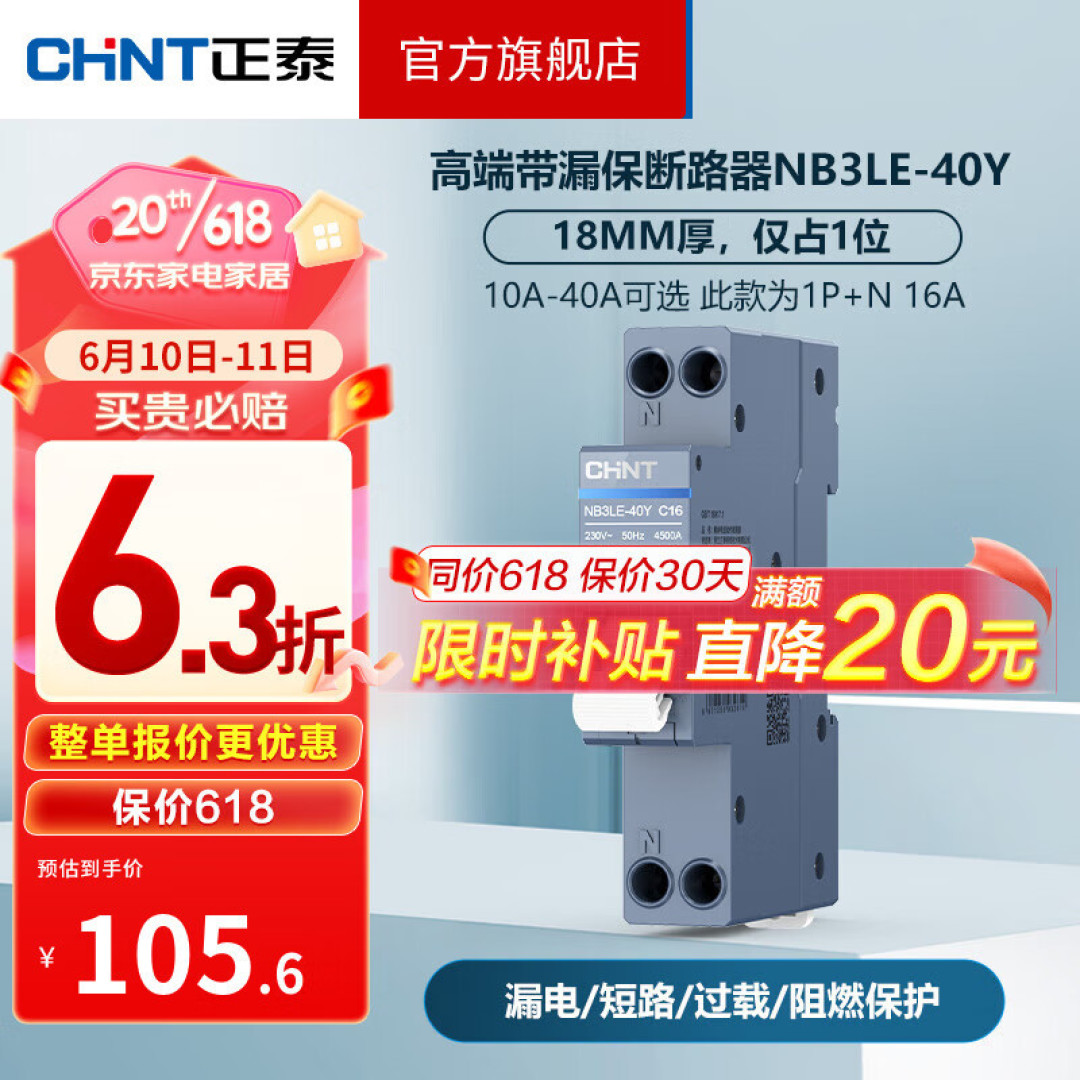

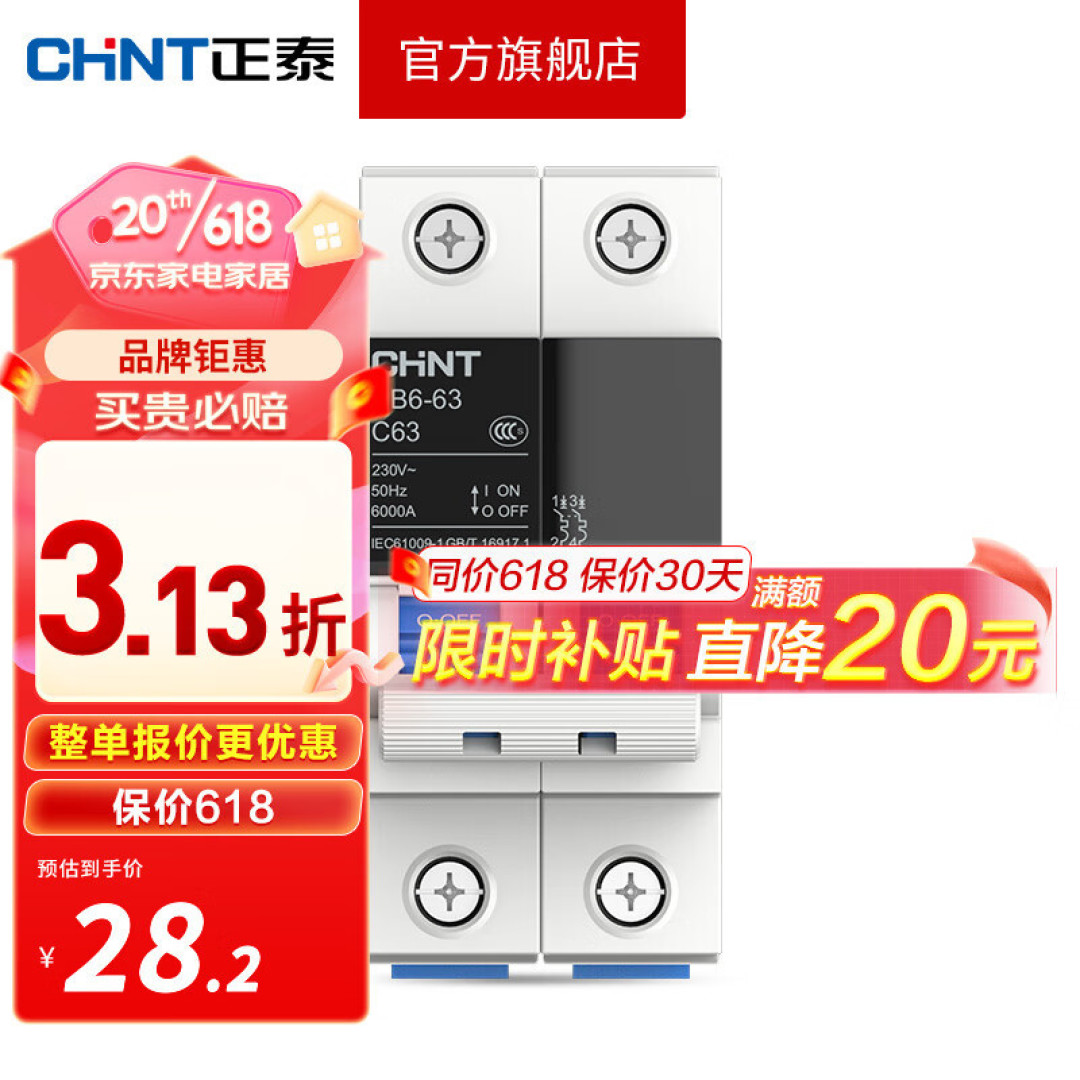

贴完链接我讲一下,总闸63A,由于位置不够给照明配了个紧凑型16A漏保,NB6没有紧凑型,只能找个NB3了。空调内外机配的是25A漏保,剩下的插座回路都是16A漏保。
★★★正泰方案二★★★

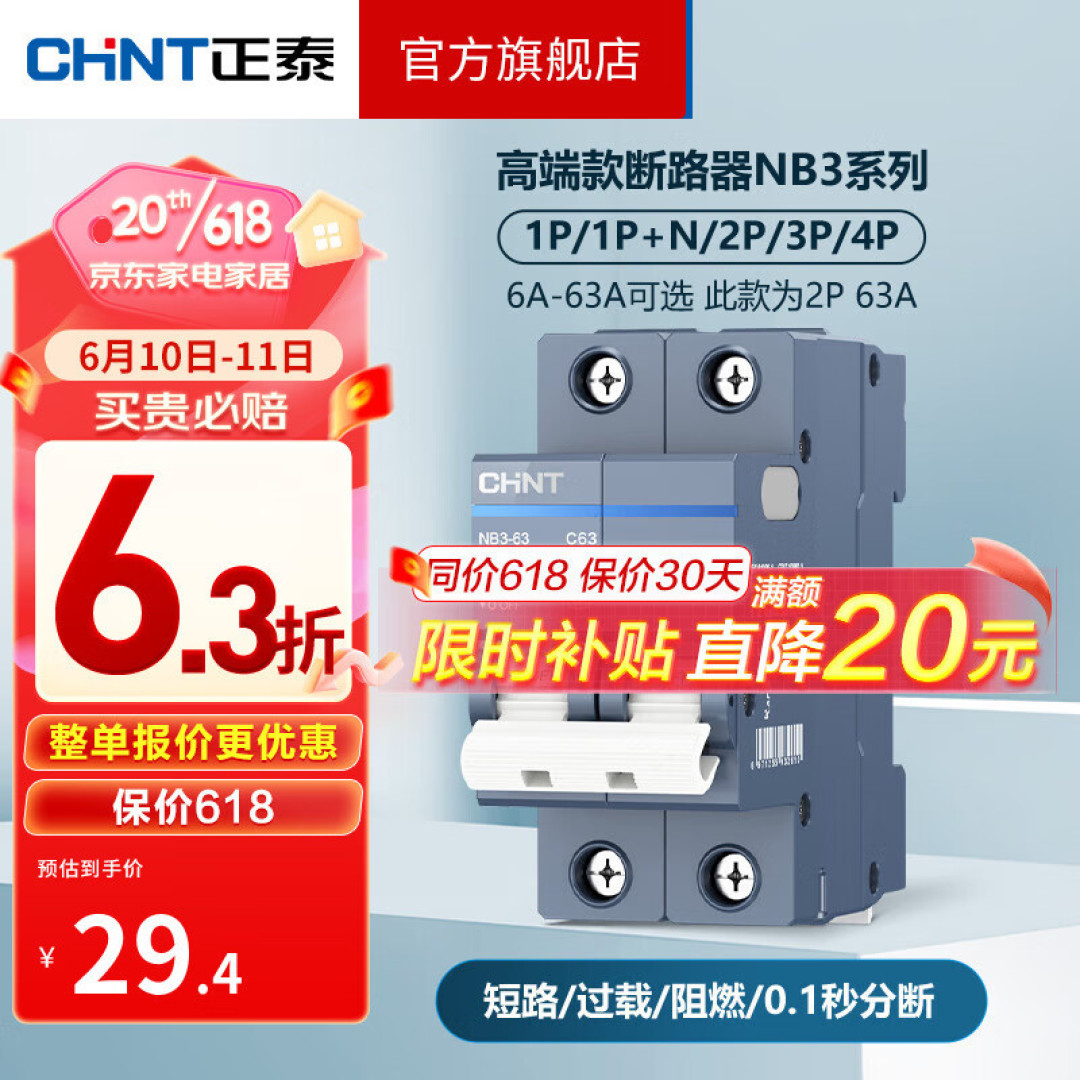

由于NB7经济款部分型号不全,所以我们就来个中端的NB3方案。▼▼▼

方便查找把链接先贴上。

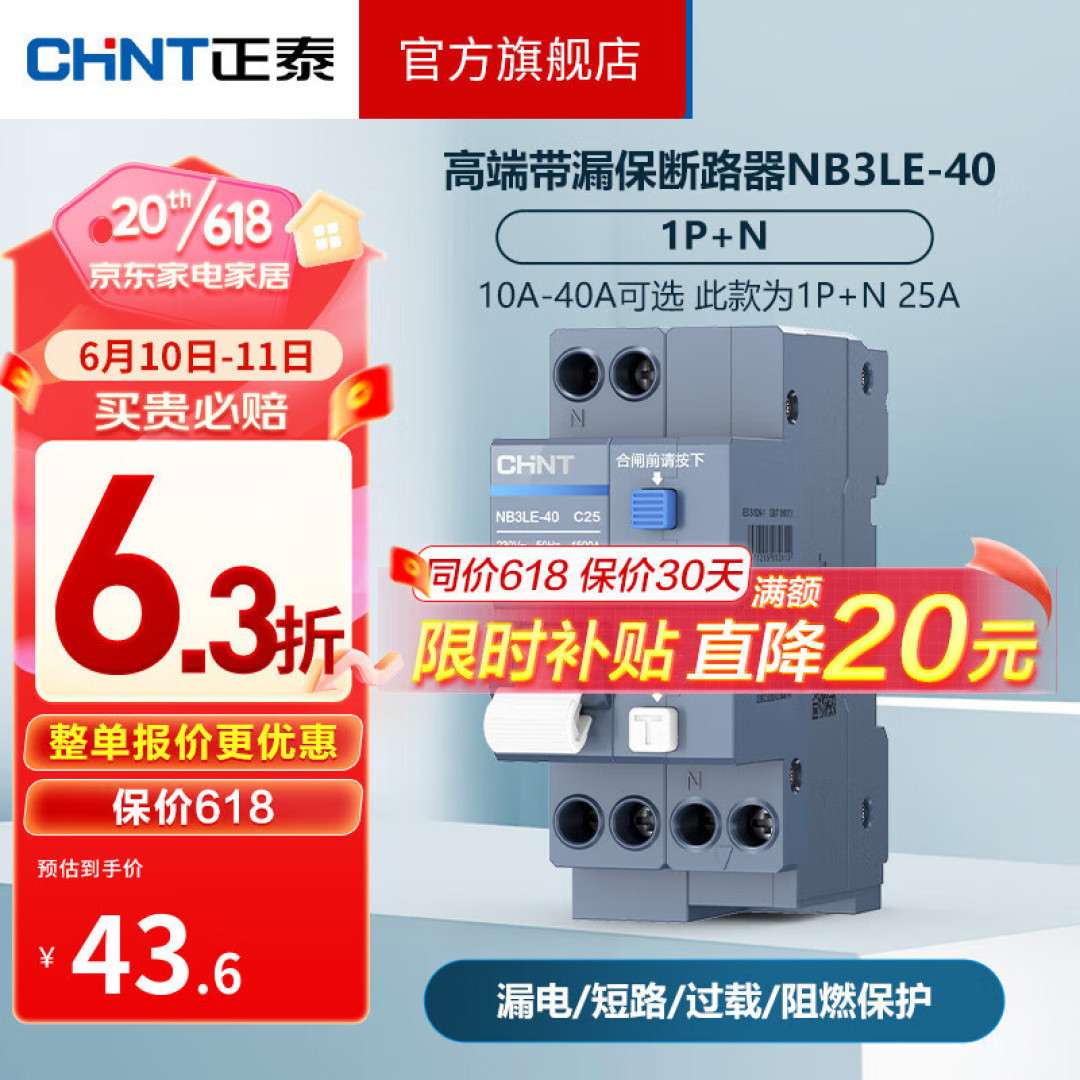

照明和上面NB7意思一样16A。总闸63A,空调内外机配的是25A,剩下的都是16A。
★★★差多少钱★★★

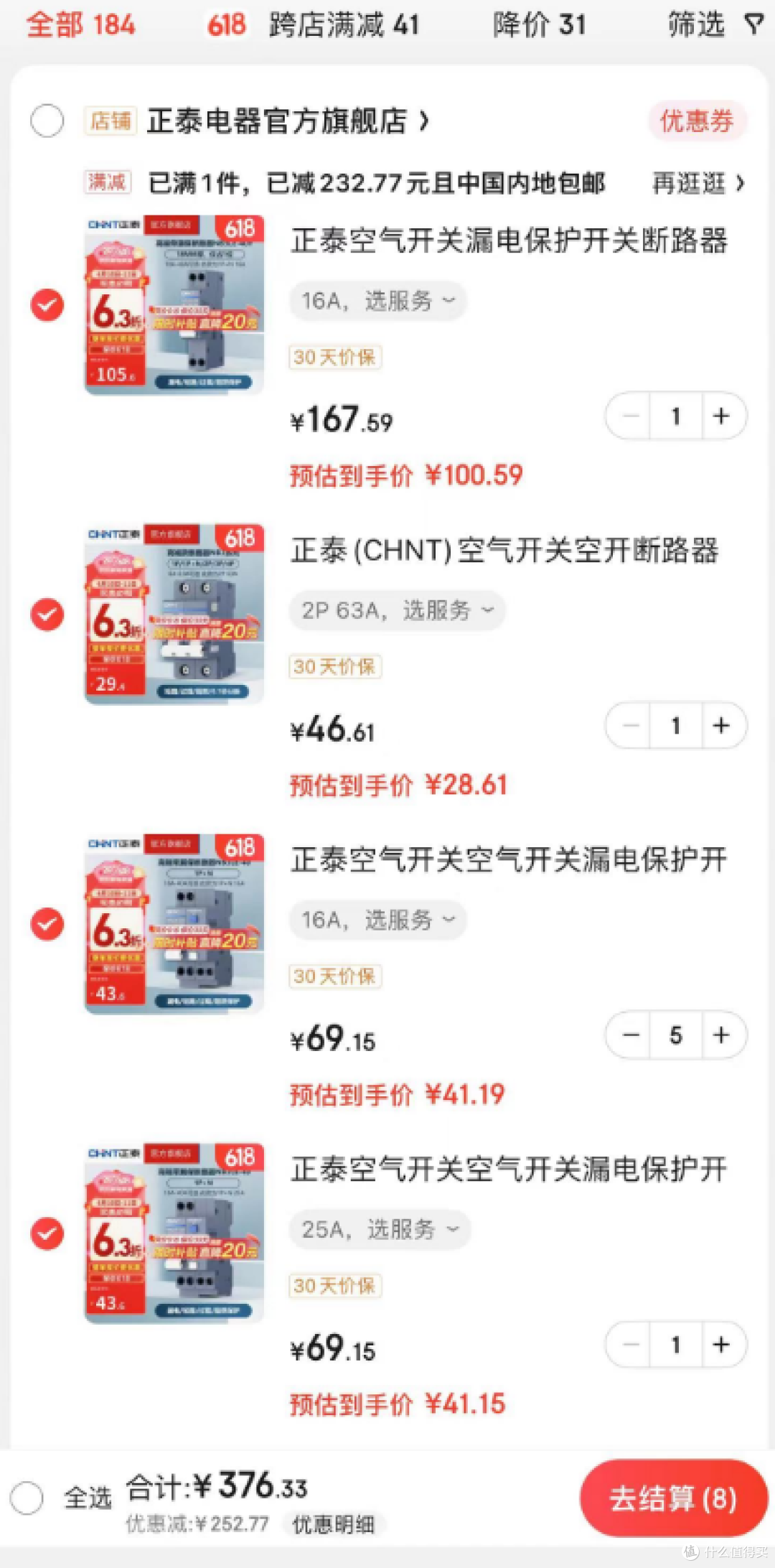

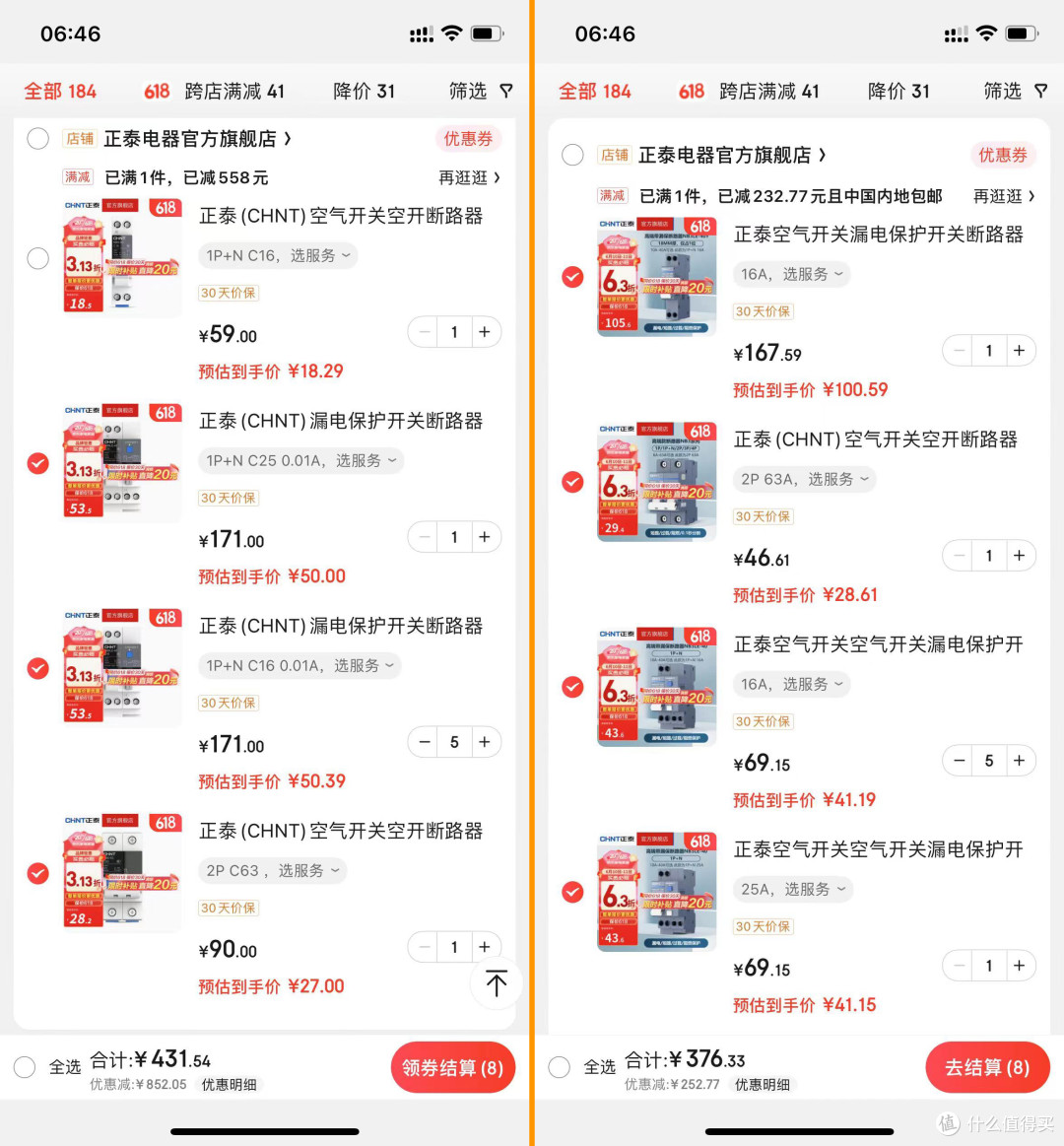

我们现在比较下,看看多少钱能办这事。比较之后发现差55块钱,我觉得还是买高端的吧~▼▼▼



♚♔♛♕总结♕♛♔♚
这次是正泰方案的分享,如果有懂的朋友请在评论区指导下我以及有更换断路器需求的值友。十分感谢。如有不明请在评论区留言,我将知无不言。也请分享你的心得帮助我和其他人。喜欢该系列文章的值友请关注点赞收藏以备以后查看。如果你的朋友有这方面的需求请分享给你的朋友。
感谢陪伴感谢陪伴
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
