拆解报告：倍仕达20W 1A1C数显快充充电器K10S

前言

20W快充是市面上主流的快充功率，可以说是苹果钦定的快充功率，消费者认可度很高。倍仕达推出了一款20W快充充电器K10S，具备1A1C双接口，支持丰富的快充协议。这款充电器不仅支持双口快充，同时还内置了一块LED屏幕，可以同时显示输出电压和电流，能够在充电过程中时刻了解充电器的输出情况，方便消费者了解手机的充电状态。

充电头网已经拿到了这款20W充电器，下面就进行测试和拆解，看看这款充电器双口快充是如何设计，充电过程中的电压电流显示是怎么实现的。

倍仕达20W充电器外观

充电器采用经典直板造型设计，外壳为黑色PC阻燃材质，腰身顶面高光亮面处理，整体光滑简洁。

充电器配备的是固定式国标插脚。

输入端外壳印有充电器参数

型号：K10S

输入：110-240V~50/60Hz 0.5A

USB-C输出：5V3A、9V2.22A、12V1.67A

USB-A输出：5V3A、9V2A、12V1.5A

双口总功率：5V3.4A

制造商：深圳市倍仕达电子有限公司

充电器已经通过了CCC认证。

机身顶面配有1A1C接口以及功率数显屏。

测得充电器机身高度为48.46mm。

宽度为42.33mm。

厚度为26.46mm。

和苹果20W充电器对比，倍仕达这款机身稍长一点。

拿在手上的大小直观感受。

净重约为55g。

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

并且还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

倍仕达20W充电器拆解

对倍仕达20W数显快充的外观、大小、性能等有了基本了解后，下面就对充电器进行拆解，看看内部用料做工如何。

首先沿充电器插脚侧拆开外壳，充电器为固定插脚，PCBA上焊接夹片连接插脚取电。

取出充电器内部PCBA模块，可以看到内部由多块小板焊接组合而成。

充电器输入端一览，可以看到保险丝和NTC浪涌抑制电阻。

输出侧可以看到垂直焊接的协议小板和LED屏幕。

PCBA对应初次级的位置开有隔离槽，并插入麦拉片绝缘。

PCBA模块正面一览，左侧焊接开关变压器，右侧焊接两颗电解电容滤波，变压器下方是固态电容用于输出滤波，底部为LED数显屏和1A1C两个输出母座。

PCBA模块背面一览，左侧为输入整流桥，右侧为反馈光耦，中间为初级主控芯片，右下角为同步整流芯片。

通过对充电器PCBA的观察，倍仕达这款20W数显充电器采用QR开关电源，同步整流输出，输出电压由协议芯片通过光耦反馈控制调节，满足快充不同电压的输出需求，实现单口快充，双口5V的输出策略。下面就从输入端开始了解各个器件。

电源输入端延时保险丝规格为1.25A 250V。

NTC热敏电阻规格为5D-5，冷态电阻为5Ω，用于抑制上电浪涌电流。

安规X2电容规格为0.1μF。

输入端整流桥来自佑风微，型号为ABS210，规格为2A 1000V。

两颗高压滤波电容来自CyXincon，规格均为15μF 400V。

差模电感外套热缩管绝缘。

PWM主控芯片采用硅动力SP6639HF，这是一颗电流模式PWM控制芯片，内置功率MOSFET，使用 SOP8无铅封装，满足75mW待机功耗需求，适用于功率在27W以内的方案。

硅动力SP6639HF资料信息。

为初级主控芯片供电电解电容，规格为10μF 50V。

开关变压器特写，顶部贴有信息标签。

蓝色安规Y电容来自STE松田电子。

OR1008光耦用于输出电压调节和反馈。

同步整流芯片来自东科，丝印85R15C，实际型号为DK5V85R15C，内置85V耐压，15mΩ导阻同步整流管。

输出滤波固态电容来自瑞隆，规格为680μF 16V。

接下来是电源输出端两块小板的介绍。

充电器USB-C母座焊接在垂直小板上，再焊接到输出小板上，USB-A母座直接焊接在输出小板上。

小板背面焊接协议芯片和两颗VBUS开关管。

协议芯片采用英集芯IP2726H，支持1A1C双接口快充，在双口输出时降为5V输出。芯片内部集成431电压基准，可直接驱动光耦，外围更加精简。同时支持FB调压模式，满足快充车充应用，使用更加灵活。

芯片内部集成丰富的保护功能，包括输出过流、过压、短路保护，内部集成数据引脚过压保护，支持20V耐压。IP2726H内置的OTP存储器支持三次升级配置参数，相比内置MTP存储器的IP2726芯片可以降低成本。

英集芯 IP2726H 资料信息。

对应USB-A接口的VBUS开关管来自砹德曼，型号为AD30N54D3，NMOS，耐压30V，导阻5.7mΩ，采用PPAK3*3封装。左侧SOT23封装MOS管为USB-C接口VBUS开关管，实现单口快充，双口5V输出控制。

USB-C母座焊接在垂直小板上，过孔焊接固定，黑色胶芯不露铜。

USB-A母座采用橙色胶芯表示支持快充，正负极加宽支持大电流输出。

LED数显屏幕特写，具有5V、9V、12V三档电压显示以及电流输出。

小板背面是一颗无标单片机，用于LED数显屏幕驱动。搭配一颗稳压芯片用于单片机供电。

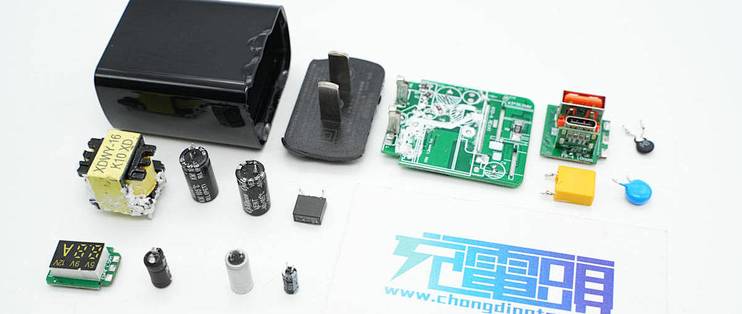

全部拆解完毕，来张全家福。

充电头网拆解总结

倍仕达20W数显快充充电器采用固定插脚，黑色配色，支持100-240V宽电压输入，USB-C接口支持PPS快充，对手机能够达到充电器的额定输出功率，兼容性很好，USB-A接口除支持QC2.0/3.0快充外，还支持三星AFC快充，华为FCP和SCP快充，搭配数显屏幕可实时查看输出电压档位和输出电流，大大提升用户体验。

充电头网通过拆解了解到，充电器内部PCBA模块使用三块小板焊接组成，分别用于接口输出和数显屏幕显示。初级主控芯片使用硅动力SP6639HF，次级采用东科DK5V85R15C同步整流芯片，使用英集芯IP2726H进行双口协议控制，具有极高的集成度，支持广泛，产品不仅便携还非常实用。
