前言:
关于AMD锐龙7000新平台与intel 13代酷睿新平台如何选,相信很多小伙伴都会纠结,实际上如果想节约下预算,后者intel 13代酷睿会显得性价比高一些。原因很简单,因为intel 13代酷睿配搭的Z790等主板有DDR4内存版本,而AMD锐龙7000新平台全系只能使用DDR5内存。参考高频DDR5内存的价格,更具性价比的DDR4主板无疑是更好的装机选择(尤其是那些不少小伙伴手上还有高频DDR4内存条)。
这次我就用一块采用DDR4内存的Z790主板装了一台intel 13代酷睿平台,其中主板为七彩虹CVN Z790 GAMING FROZEN V20巡洋舰,也是目前市面上仅有的纯白PCB的Z790主板。想打造纯白“全家桶”的小伙伴可以借鉴一下。
主板展示:
七彩虹CVN Z790 GAMING FROZEN V20巡洋舰的外包装还是延续之前的设计风格,正面就是主板的实物渲染图和型号,左下角也注明了一系列卖点:如支持13代、RGB灯效等。

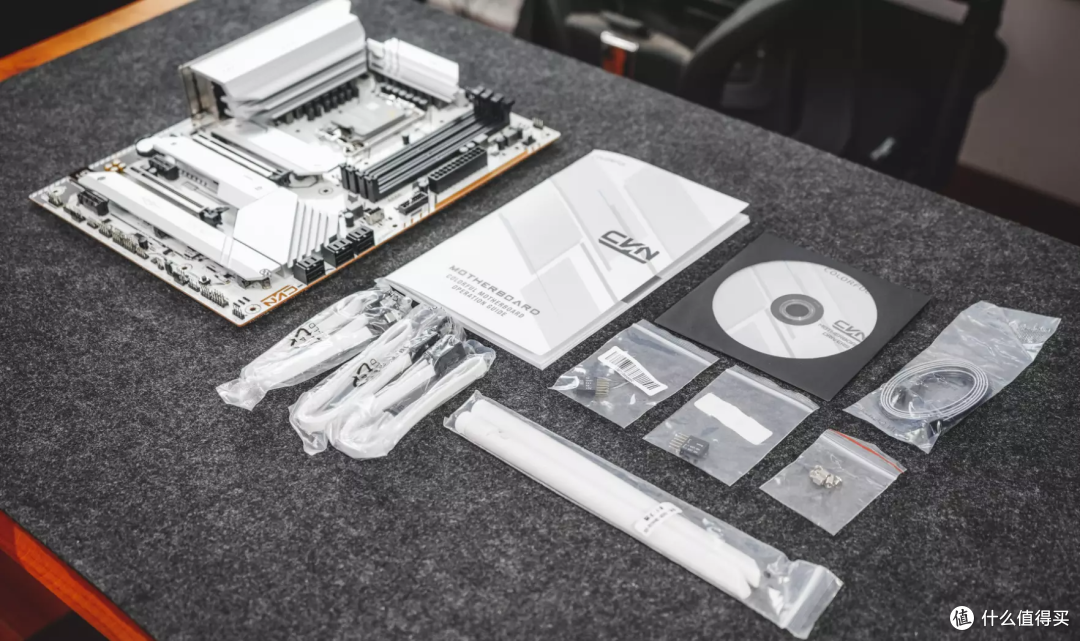

开箱全家福,配件还是比较丰富的。
除了主板外,包括了说明书、驱动光盘、3根SATA硬盘线、WiFi天线、RGB延长转换线、M.2硬盘螺丝、USB以及主板跳线卡槽。
其中最让人意外的是这个WiFi天线,不仅也是纯白设计,同时个头也大了一圈。
回到主板方面,这次的七彩虹CVN Z790 GAMING FROZEN V20巡洋舰的整体设计与D5版本还是有点区别的,主要是取消了散热模组上的镀铜模块,个人觉得看起来更美观。至于主板的标识也变成了"79"。这个设计也与战舰的舷号一样,与巡洋舰的命名非常契合。
并且值得注意的是最下方M.2接口的散热装甲上还有采用激光雕刻的飞机图案,进一步增强了视觉效果。

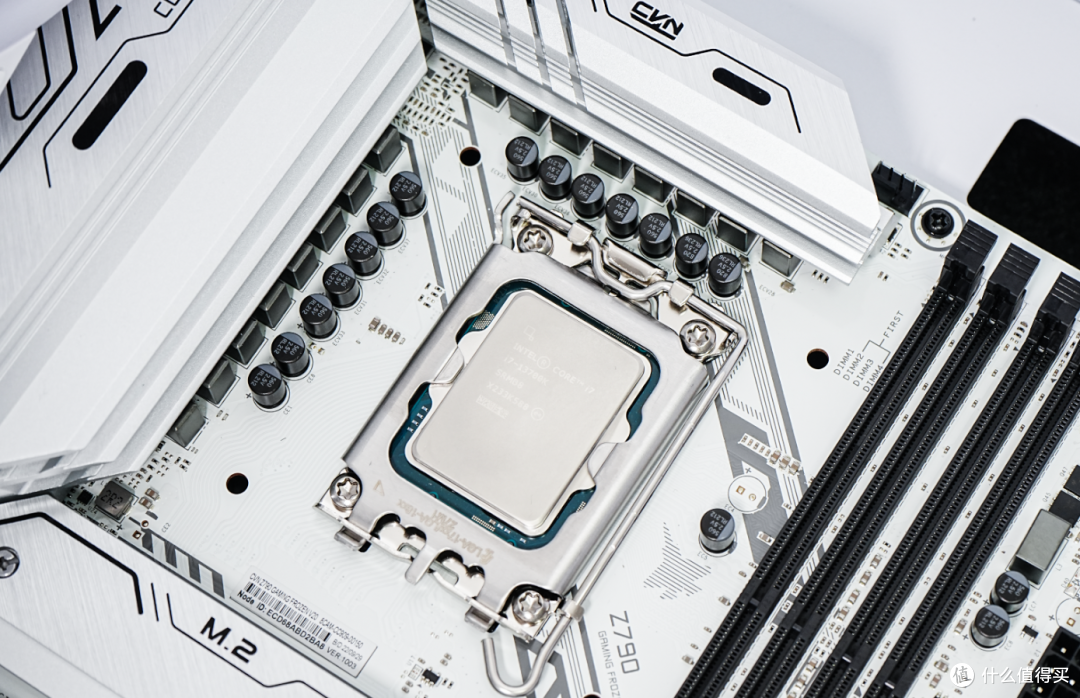

七彩虹CVN Z790 GAMING FROZEN V20巡洋舰主板采用了LGA1700接口,完美兼容英特尔第12代、第13代酷睿处理器。供电单元也比较华丽,采用15+1相强化供电设计,Dr.MOS最大支持电流为55A、电容也是选用的超长寿命的10K固态电容,下文也有拆解。

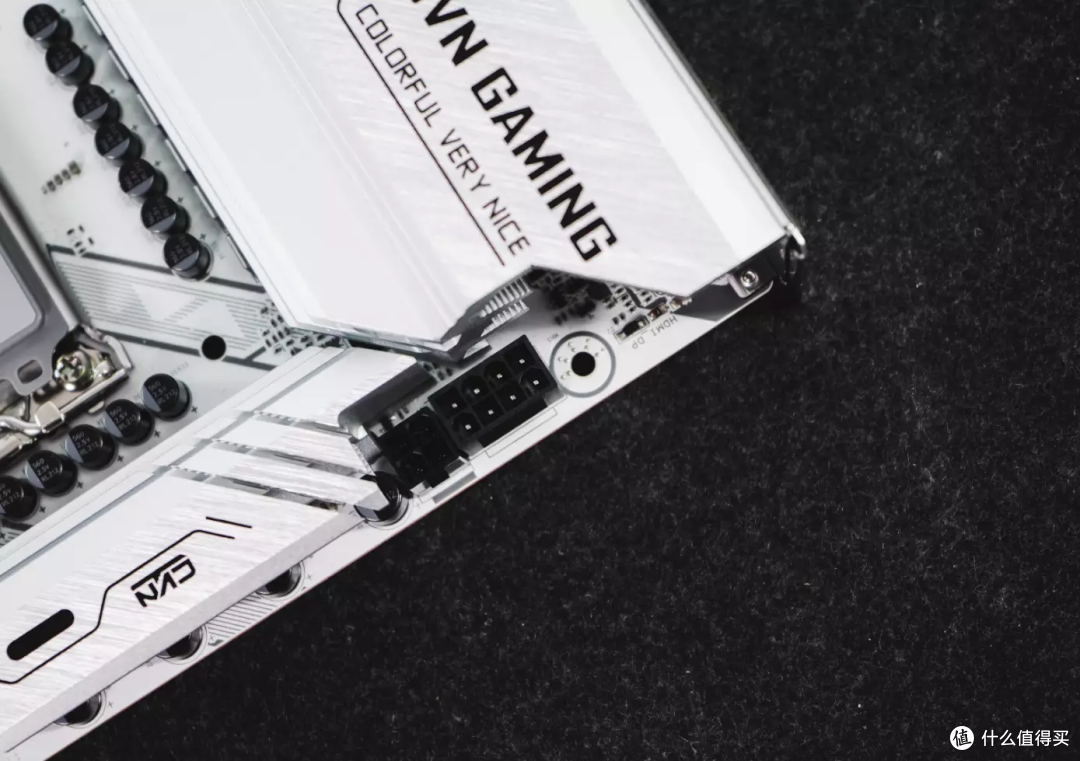

CPU供电接口为8pin+4pin,不过个人觉得双8pin更符合现在DIY用户的装机习惯。
主板提供了4条DDR4内存插槽,可支持高达128GB容量,频率最高支持DDR4-4800(OC),可通过主板BIOS开启XMP内存技术轻松超频。
主板的接口不少,比如12V RGB和5V RGB接口都有2组,方便用户接入灯光同步设备;并且在第二个5V RGB接口的上方还有一个微动按键,主要作用是清空CMOS,超频失败后重置更轻松。
主板提供了4条PCI-E插槽,分别是2根PCI-E x16插槽和2根PCI-E x1插槽。其中第一条插槽为PCI-E 5.0 X16,由CPU提供通道;另一个x16插槽则是由芯片组提供通道,协议为PCI-E 4.0 X4,其他的两个PCI-E x1插槽也都是由芯片组提供通道,协议是PCI-E 3.0 X1。
M.2接口方面,主板一共提供了4个,且每个M.2接口都覆盖了散热装甲。协议方面,4个接口都是PCIe 4.0协议,其中第一个M.2接口(CPU底座下方)为CPU提供的通道,另外3个则是由芯片组提供通过。
I/O接口方面,主板是采用了一体式背板,接口方面从上到下分别是一个DP 1.2、一个HDMI 2.0,BIOS升级按键、4个USB 3.2 Gen1、1个Type-C(USB 3.2 Gen2*2 20Gbps)、1个USB 3.2 Gen2,2个USB 2.0 、一个2.5G RJ45网卡、WiFi天线接口(配搭的无线网卡为Intel AX201)以及六个3.5mm音频口。其中最值得一提应该是BIOS盲刷设计,将主板的BIOS放在U盘接入到标注的USB口上就可以实现不安装CPU实现BIOS更新。
当然,我也把七彩虹CVN Z790 GAMING FROZEN V20巡洋舰主板“大卸八块”,看看主板的用料究竟如何。
先来看看CPU供电的PWM主控为RT3628AE。
MOSFET为Dr.Mos设计,由Alpha & Omega Semiconductor出品的新款BR00 143B,最大支持55A电压。这也表示该主板的核心供电非常强劲,面对酷睿i9-13900K也无压力。
值得一提的还有主板还设计有各种保护装置:比如RJ45网口有双重防雷电路、USB设备也设计了智能电源保护开关等,下图的红色框框就是USB智能电源保护开关。
其他配件介绍:
CPU就不用说了,我用的是i7-13700K,对比上一代i7-12700K,i7-13700K增加了更多E核,从原本的8P+4E提升到了8P+8E,也就组成了16核心24线程,并且睿频后也非常恐怖,达到看了5.4GHz(P核)和4.2GHz(E核)。
要打造“纯白全家桶”,当然少不了白色机箱,这次我用的机箱是安钛克DF800FLUX星曜者白色版本。该机箱的有几个,比如出厂就预装了4个12mm ARGB风扇(前面板1个、后方1个扇),且配备了RGB+风扇控制器;同时前面板一部分是钢化玻璃侧透的小窗口,里面也同样有ARGB灯带。
显卡的下方可以装入配送的反叶风扇,这也就是安钛克FLUX平台的精髓,获得了国家实用新型专利证书,主要作用就是通过下方进风,加大显卡进风,增强显卡散热。

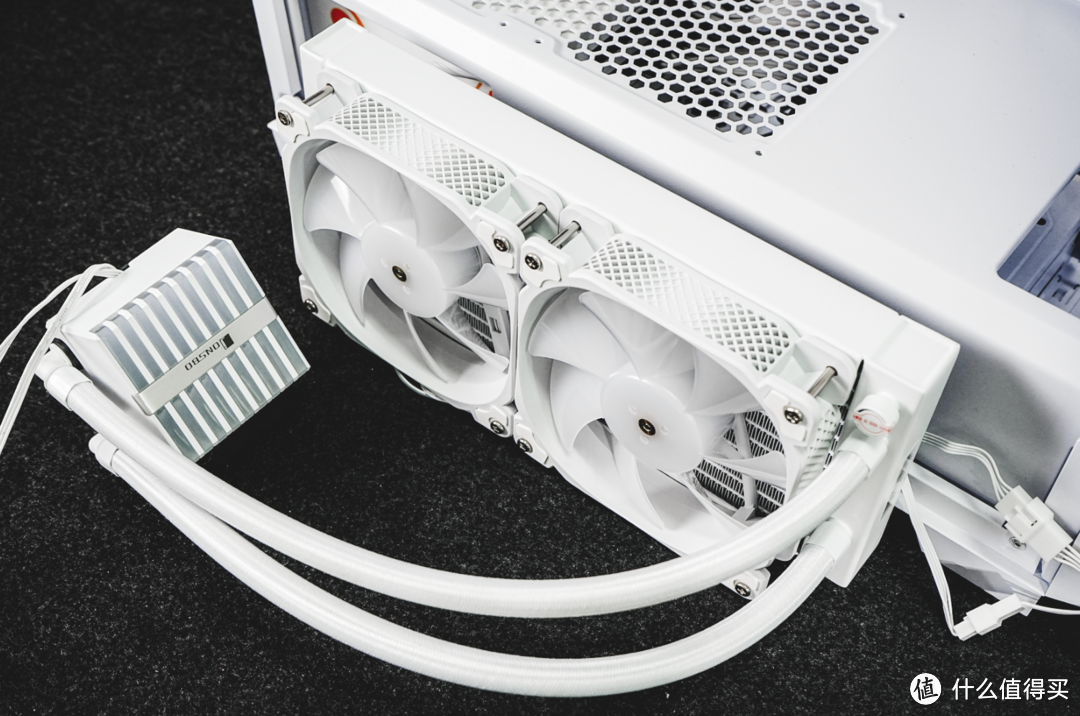

散热器为乔思伯HXW-240,该水冷散热器采用了纯白设计,并且兼容了性能与颜值,尤其是冷排采用了20mm的增强型水道,风扇也升级到采用铜套轴芯的下压式风扇,叶片更大的同时更贴合冷排,风量更大,带着的热量也更多。

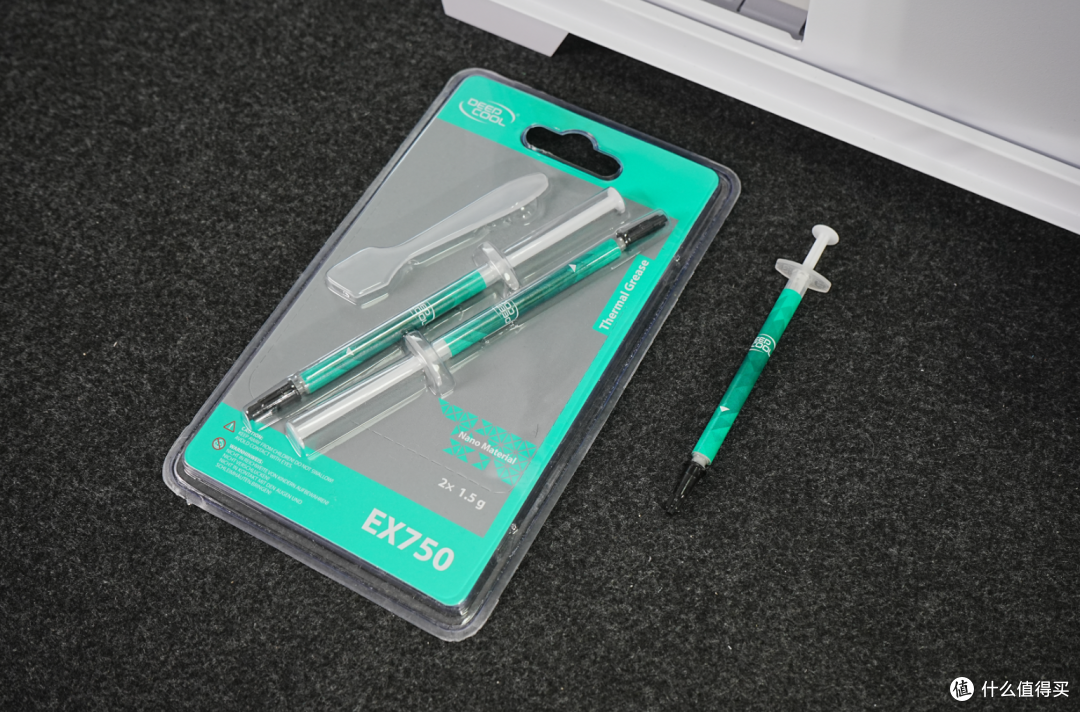

硅脂用的是九州风神EX750,之前618囤了不少,是我用过的性能最好的国产硅脂之一,别看该硅脂的导热系数只有6.2W/m.k,可性能表现要全面超过信越7783、7921,可以与50元档位的利民TF8势均力敌。
至于涂抹感受不会太干,还比较粘稠,可以借助小刮板等工具抹平。
内存方面,为了白色选择了XPG 威龙 D45 釉白 DDR4,单条容量为16GB,频率为3600MHz,该内存的颗粒为镁光。尽管没有RGB灯带,但纯白的散热马甲非常醒目。
固态则是用aigo旗舰产品——P7000,该固态采用了群联PS5018-E18旗舰主控,镁光TLC颗粒,协议为PCIe4.0x4,性能方面也是PCIe4.0协议固态的佼佼者。
显卡为影驰RTX3070ti星曜OC永劫无间,也是个人觉得最酷的RTX30系显卡,尤其是与《永劫无间》联名后,将“宁红夜”和“彼岸花”等元素完美展示在显卡外壳和背板上。
为了配搭影驰RTX3070ti星曜OC永劫无间,电源我用的是长城GX金牌850W纯白限定版,该电源不但机身为白色,全模组线材也是白色设计。该电源为主动式PFC+LLC谐振+同步整流+DC-DC结构,全日系电容设计,单路+12V输出电流为70.8A,可实现849.6W的额定输出;而+5V与+3.3V输出的额定电流则均为25A,联合输出最高功率为130W。同时该电源支持的输入电压为交流100V到240V,可轻松应对多种电压环境;并且还支持风扇启停功能,在低负载的时候风扇停转,静音的同时延迟风扇寿命。
此外,我还用了乔思伯的一个VC-20显卡支架,银白配色,非常小巧,安装也非常方便。

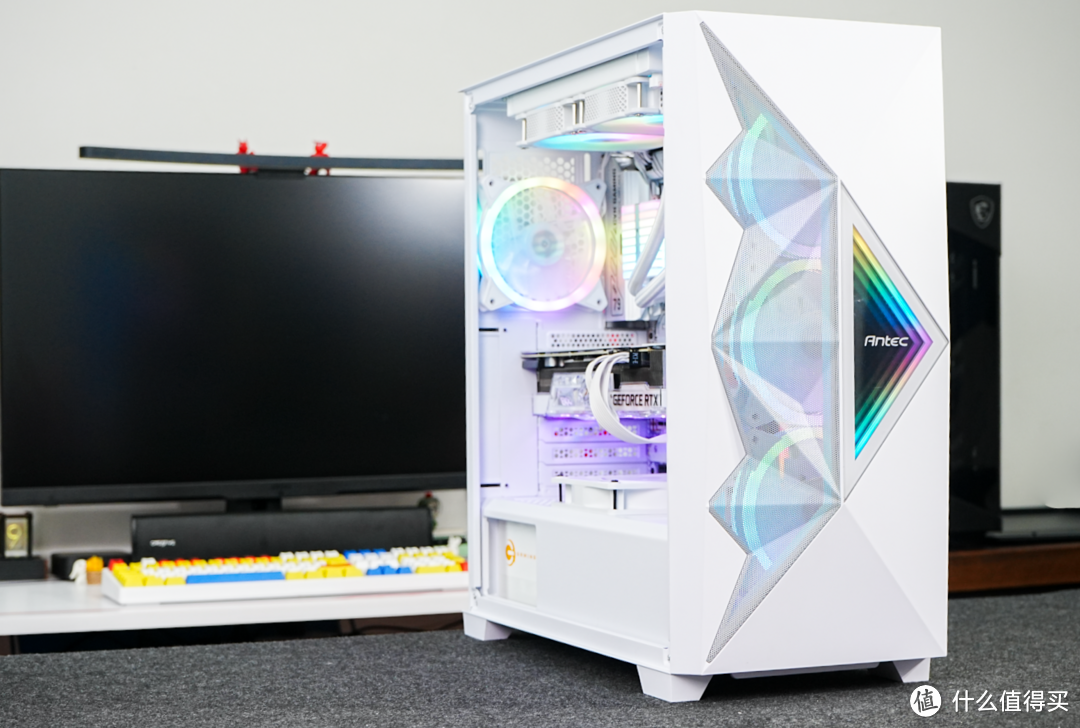

整机安装完毕效果图:
性能测试:
先来看看喜闻乐见的鲁大师,硬件设备的识别都非常准确。
鲁大师跑分为221万,其中CPU得分是105.7万,显卡得分为63.2万,内存得分为17万,硬盘得分为35万。
再来看看CPU-Z,实测七彩虹CVN Z790 GAMING FROZEN V20巡洋舰在默认设置下轻松让i7-13700K睿频全开,P核5.4GHz,E核4.3GHz,CPU-Z跑分单核864.8分,多核12637.2分,轻松超越上一代i9-12900K。
3DMARK CPU Profile方面,单线程得分为1200,最大线程得分为13358。
CINEBENCH R15测试单核得分为298cb,多核得分为4541cb。
CINEBENCH R20测试单核得分为795cb,多核得分为11645cb。
CINEBENCH R23测试单核得分为2075pts,多核得分为30573cb。
内存方面,通过主板BIOS打开XMP,将XPG 威龙 D45 釉白 DDR4设置为3600MHz,CR1模式,时序为18-22-22-44。测试读取速度为55634MB/s,写入速度为51676MB/s,复制速度为52612MB/s,延迟为63.6ns。
3DMARK跑分方面,Time Spy分数为14987,其中显卡分数为14628,CPU分数为17415。
Time Spy Extreme分数为7620,其6中显卡分数为7322,CPU分数为9910。
BIOS使用+超频效果:
先说发现的一个BUG,BIOS界面下无法截图,每次都提示保存成功,但实际上U盘内并没有文件,更换U盘/刷新到最新的1006 BIOS版本也是一样,所以就用手机拍了。
七彩虹CVN Z790 GAMING FROZEN V20的BIOS设计与上一代一样,主打的简约。在主页面可以看到一系列参数,比如CPU信息、温度、电压、内存频率、固态信息、风扇转速等等。

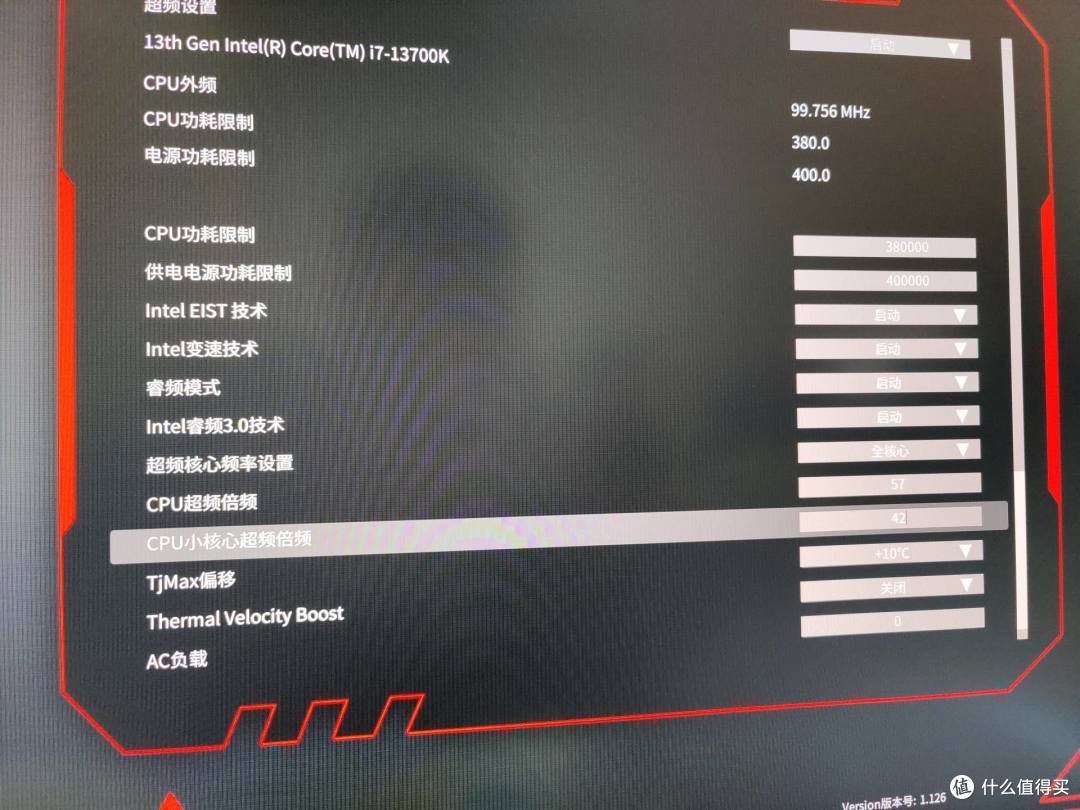

点击超频OC选项后可以打开超频设置。这里也说明下,中文的翻译没有英文好理解。比如CPU超频倍频和CPU小核心超频倍频,还不如直接写CPU P核超频倍频、CPU E核超频倍频。
设置也比较简单,直接填上数字即可,比如我填P核倍频57,E核倍频42。
内存的设置也非常详细,除了可以开启XMP,还有手动模式,可以自己选内存模式Gear1 or Gear 2,以及一系列小参。比如我就是直接打开XMP,内存频率为3600MHz,时序为18-22-22-44。
然后就是电压设置,选项也比较丰富。
说下我把i7-13700K的P核超频到5.7GHz的成绩,CPU-Z测试多核成绩达到了13217.9,单核为927。这下更是把上一代旗舰i9-12900K秒到没边了。
拷机测试:
拷机方面,在室温17℃的情况下,通过AIDA64单烤FPU,i7-13700K的P核为5.3GHz,E核为4.2GHz,核心电压为1.221V,CPU功耗为225W左右,CPU核心最高温度为82℃,平均温度为70.5℃。也说明乔思伯HXW-240水冷散热器效果还不错。
游戏测试:

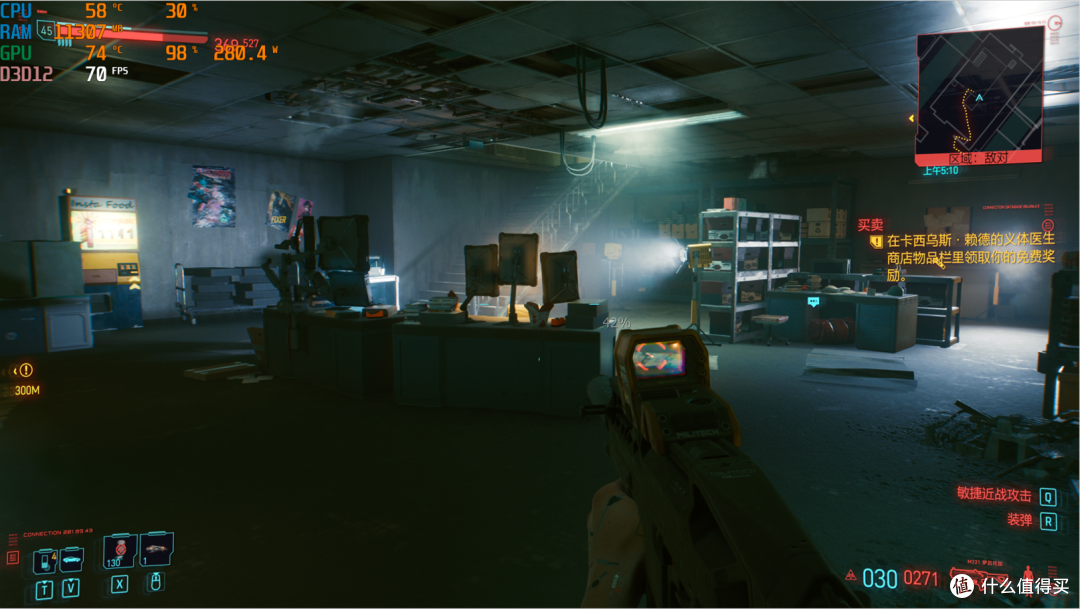

《赛博朋克2077》,4K分辨率+光追+DLSS自动模式,整体游戏帧数在45~50帧之间。
将DLSS开启到超级性能模式,游戏帧数会上升到70帧左右。
《绝地求生》
4K分辨率+最高画质,实测游戏帧数在80帧上下浮动。
4K分辨率+三极致设置,游戏帧数会上升到160帧以上,最大帧数可以达到200帧,流畅吃鸡不是问题。

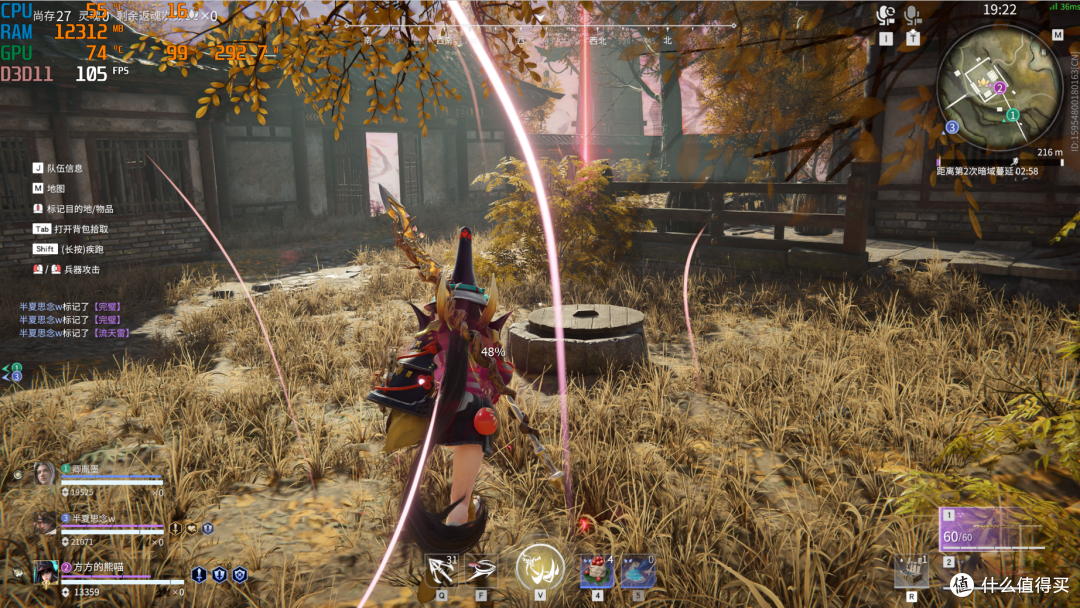

《永劫无间》

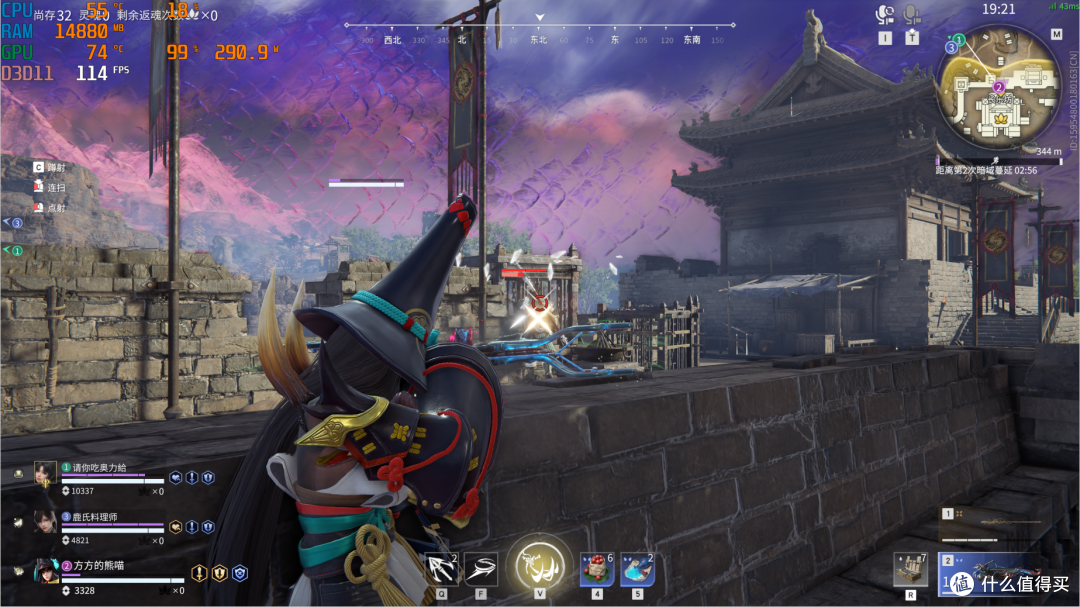

4K分辨率+最高特效+DLSS自动,游戏帧数在100~120帧浮动,流畅性也不用多说。
总结:
总体来说,七彩虹CVN Z790 GAMING FROZEN V20是一块非常均衡的Z790主板,外观颜值给力,做工用料也不错,尤其是散热模组丰富,覆盖了整个CPU供电模组以及M.2硬盘位。至于超频性能也可圈可点。所以整个双11想装纯白主机的小伙伴,完全可以考虑一下。
