拆解报告：BOSCH博世45W USB-C电源适配器CU045A

前言

博世是知名的电动工具制造商，对于普通消费者来说，常见的可能就是电动螺丝刀了。充电头网拿到了博世推出的一款USB-C电源适配器，这款电源适配器整体为白色配色，国标固定插脚。适配器型号为CU045A，由TCL通力电子代工生产。

这款适配器为自带线设计，输出线长度约为1.6米。输入支持100-240Vac输入，输出仅具备5V2A、20V2.25A两档电压。下面就带来博世这款45W电源适配器的拆解，一起看看内部的用料和做工。

博世45W电源适配器外观

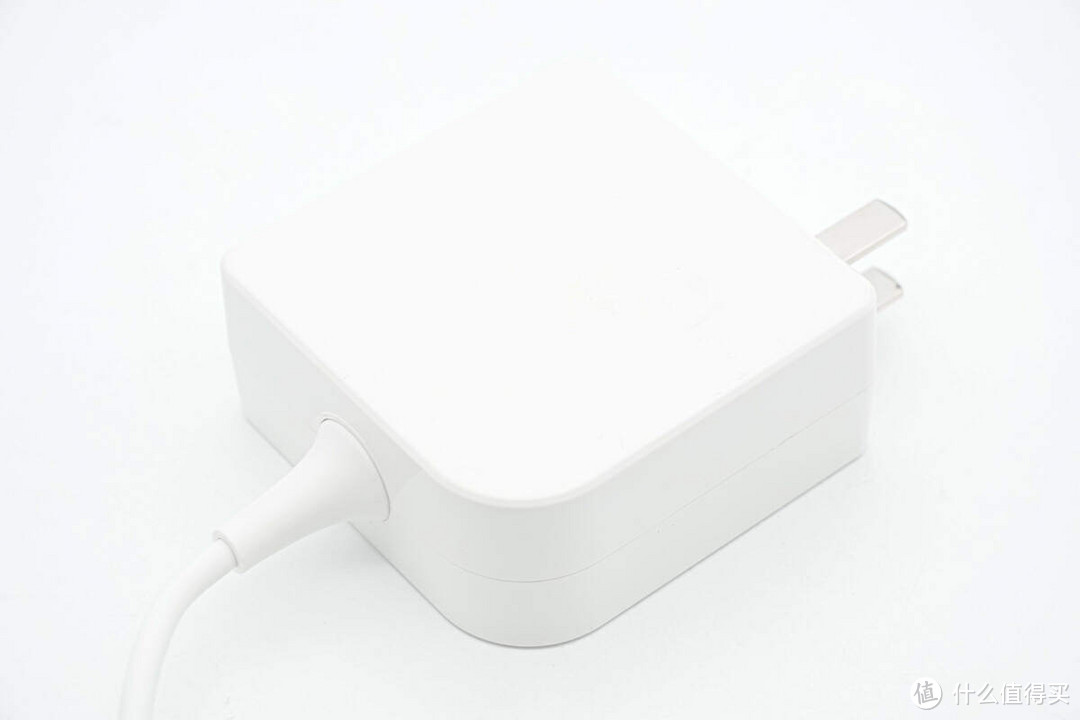

博世45W电源适配器整体以白色作为基调，机身基于方块造型设计，自带USB-C输出线。

机身正背面磨砂，侧身则高光亮面设计，边缘做了倒角处理。

此外机身其中一个端角还做了大弧度过渡设计，机身整体设计可以说比较有辨识度。

机身侧面印有产品铭牌信息。

电源适配器参数特写

型号：CU045A

输入：100-240V~50/60Hz 1.2A

输出：5V2A、20V2.25A

制造商：TCL通力电子（惠州）有限公司

电源适配器通过了CCC认证和VI级能效认证。

适配器配备固定式国标插脚。

输出端线缆做了抗弯折保护设计。

USB-C线端子外壳磨砂方便插拔。

实测博世45W电源适配器机身高度为63.09mm。

宽度为63.54mm。

厚度为28.8mm。

另外测得USB-C线长度为158.5cm。

产品机身拿在手上的大小直观感受。

最后测得产品重量约为170g。

使用ChargerLAB POWER-Z KM003C测得适配器支持PD3.0、DCP充电协议。

PDO报文显示还具备5V2A、20V2.25A两组固定电压档位。

博世45W电源适配器拆解

看完了博世这款45W电源适配器的外观展示和测试，下面就进行拆解，一起看看内部的用料和做工。

首先沿壳体接缝拆开充电器外壳，PCBA模块元件打胶填充固定。

从壳体中取出PCBA模块。

输入插脚通过导线焊接连接。

输出端导线焊接连接，端子外套热缩管绝缘。

使用游标卡尺测得PCBA模块长度约为58.1mm。

PCBA模块宽度约为58mm。

PCBA模块厚度约为22.22mm。

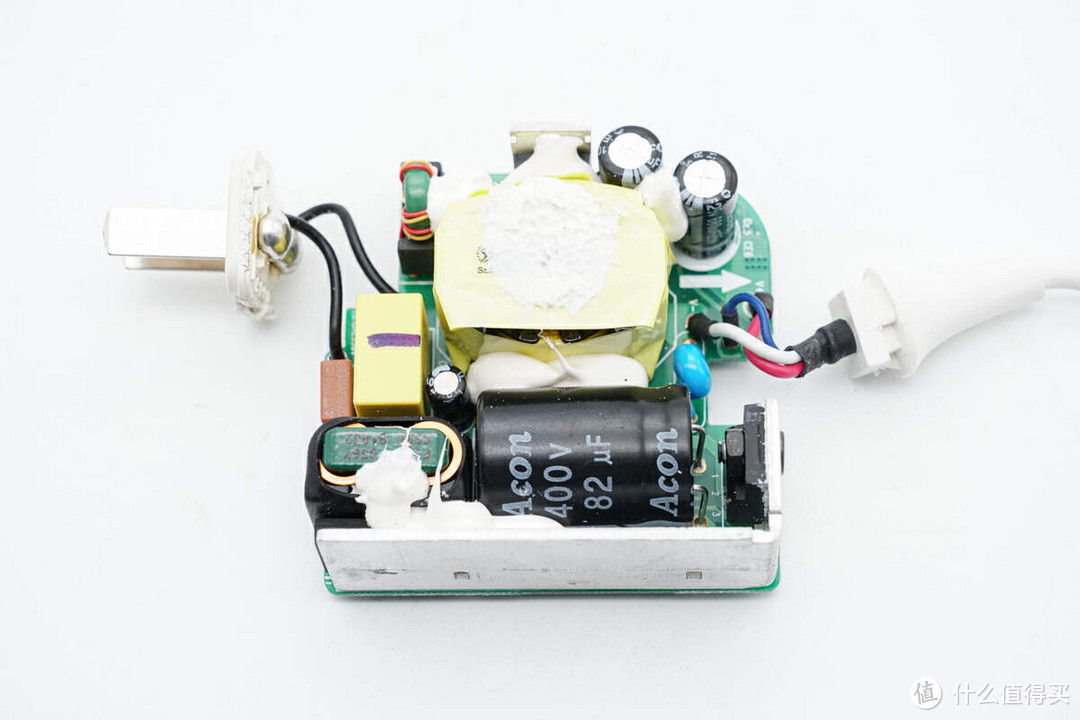

PCBA模块正面一览，左侧为交流输入端，焊接保险丝，安规X2电容，左下角焊接共模电感和整流桥。在底部焊接初级滤波电容和开关管，上方焊接变压器，同步整流管和输出滤波电容。变压器上方焊接同步整流管和输出滤波电容。

PCBA模块背面焊接初级主控芯片，反馈光耦，同步整流控制器，协议芯片，VBUS开关管，初次级之间界限明显。

通过对PCBA模块的观察发现，这款充电器采用反激开关电源架构，由协议芯片通过光耦反馈，控制输出电压，进行宽范围电压输出。下面我们就从输入端开始了解各个元器件的信息。

充电器输入端一览，左侧焊接耦合线圈，在中间焊接保险丝，安规X2电容，共模电感和整流桥。

输入端保险丝规格为3.15A250V。

安规X2电容来自京昊，规格为0.33μF。

共模电感采用扁铜线绕制，外套热缩管绝缘。

共模电感底部焊接绝缘支架。

整流桥来自强茂，型号KBP2010，规格为2A1000V。

高压滤波电容来自新中元，规格为400V82μF。

主控芯片来自昂宝，型号OB2632，是一颗自适应高性能反激控制器，支持CCM和QR工作模式，为高能效和低待机功耗所优化。

为主控芯片供电的滤波电容规格为4.7μF100V。

初级开关管使用螺丝固定在散热片上。

初级开关管来自士兰微，型号SVF7N60CFJ，NMOS，耐压600V，导阻960mΩ，采用TO220FJ-3L绝缘封装。

蓝色Y电容，变压器和滤波电容特写。

变压器由惠州三盛源电子生产，采用胶带严密缠绕绝缘。

蓝色Y电容来自鲁颖。

光宝LTV1008光耦用于输出电压反馈调节。

在初次级之间还设有一个耦合线圈。

同步整流控制器来自MPS，丝印IAZE，实际型号MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

输出侧焊接同步整流管，左侧焊接滤波电容。

同步整流管来自富鼎先进，型号AP10N012P，NMOS，耐压100V，导阻12.5mΩ，采用TO-220封装。

输出滤波电容规格为680μF25V，两颗并联。

输出协议芯片来自伟诠，型号WT6632F，这款芯片已经通过了USB PD3.0认证。支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为充电器，移动电源等输出设备设计。

VBUS开关管来自富鼎先进，型号AP4435GM，PMOS，耐压-30V，导阻20mΩ，采用SO-8封装。

全部拆解一览，来张全家福。

充电头网拆解总结

博世这款USB-C电源适配器采用白色配色，配有固定国标插脚，并自带1.6米长输出线缆。适配器仅具备5V2A和20V2.25A两档电压，实测也是如此，与常见适配器不同，但仍可满足笔记本电脑的快充需求。

充电头网通过拆解了解到，博世这款电源适配器采用反激开关电源架构，同步整流。内部使用昂宝OB2632主控芯片搭配士兰微SVF7N60CFJ开关管，采用芯源半导体MP6908同步整流控制器搭配富鼎先进AP10N012P同步整流管，协议芯片采用伟诠WT6632F，内部电容均来自新中元。初级开关管配有散热片，元件打胶加固，内部做工用料扎实可靠。
