美姿 Metz TY91 电视改装成功！升级为 LG C1，体验全新视听感受（创维小米等都适用）

两年前因为众所周知总所周知的原因，市场上流出一大批Metz的OLED电视，因为渠道特殊，性价比爆棚，作为占便宜没够的金牛座自然是不能放过这个机会，入手了一台55寸的OLED，因为之前一直用的普通液晶电视，拿到的时候画质惊为天人。

但是好景不长，在前段时间莫名其妙的进入了Service模式，试过各种办法都没法退出来，估计八成是固件挂了，也是因为渠道的原因，这个机器基本拿不到可以用的主板，于是到处找可以解决的办法。最终看到 Salivaxiu_张七七-喵 的一篇文章找到了希望。由于Salivaxiu_张七七-喵的是蓝Metz，我的是红Metz，心里也没底是不是可以搞定。不过还是买了一套C1的套料，死马当活马医，不改肯定是不能用了，改了还有可能让这台Metz涅槃重生，性能画质再上一个档次。

莫名其妙进了Service

先说一下结论，可以改装非常完美，而且画质有很大提升。

为什么要改成C1呢，因为我只买到了C1，具体的版本区别如下（摘自Salivaxiu_张七七-喵 https://www.bilibili.com/ ）：

9系支持杜比视界双层本地播放，X系阉割

9系支持HDMI2.1 满血48Gbps，X系40Gbps

9系支持DTS系列音频格式支持ARC回传，X系阉割

9系支持支持 AdvHDR（SDR转HDR格式），X系阉割

9系支持，QMS明确支持，X系未明确

9系支持实际显示亮度要比CX高一点

9系边缘纯黑，X系边缘发亮

拆机研究结构

以下都是我研究的成果，如果只是想照着改往下翻即可！

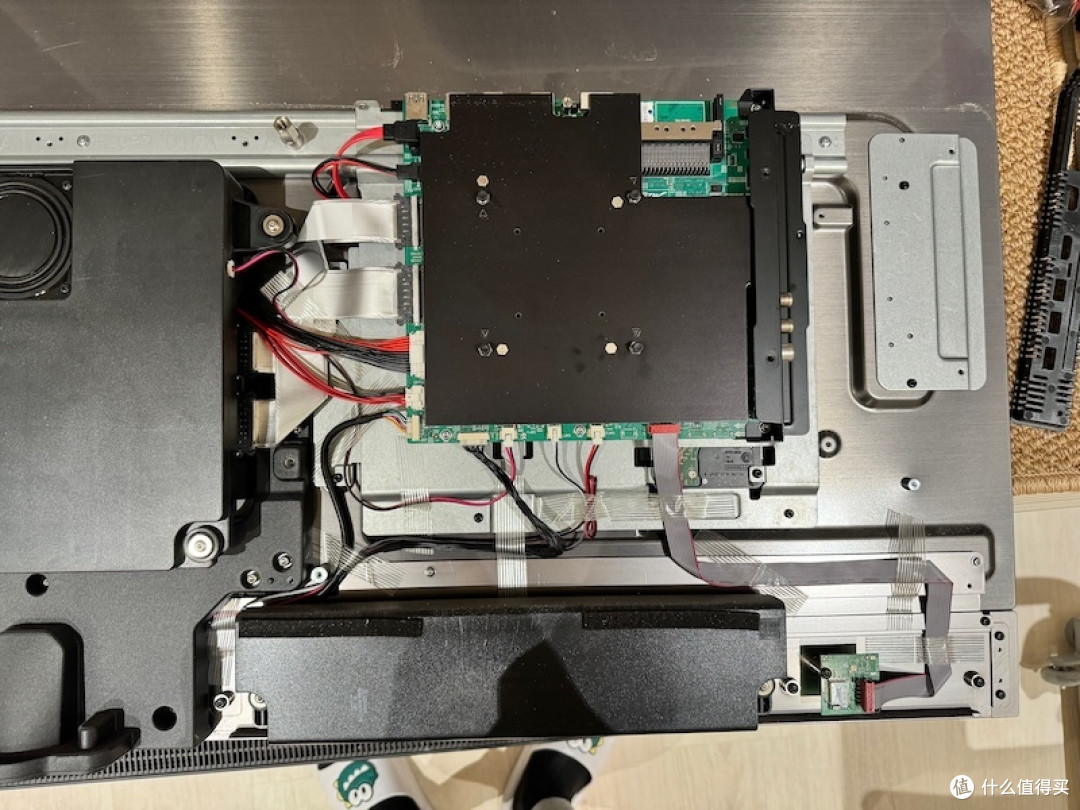

主板5844-A618GU

主板型号5844-A618GU，创维有同款，不过少个小屏幕接口，少个音箱接口，毕竟他是不会舍得用Metz这种xx的90w的音箱的。如果只是想恢复功能，其实花很少的钱买一个主板原样换上就可以了，不过系统就是创维的了，那个功能和界面，我实在看不下去，这个注定是要被换掉的。

电源板R8T301

电源板没啥好说的，做工还不错，坏了去找同款换上就行。

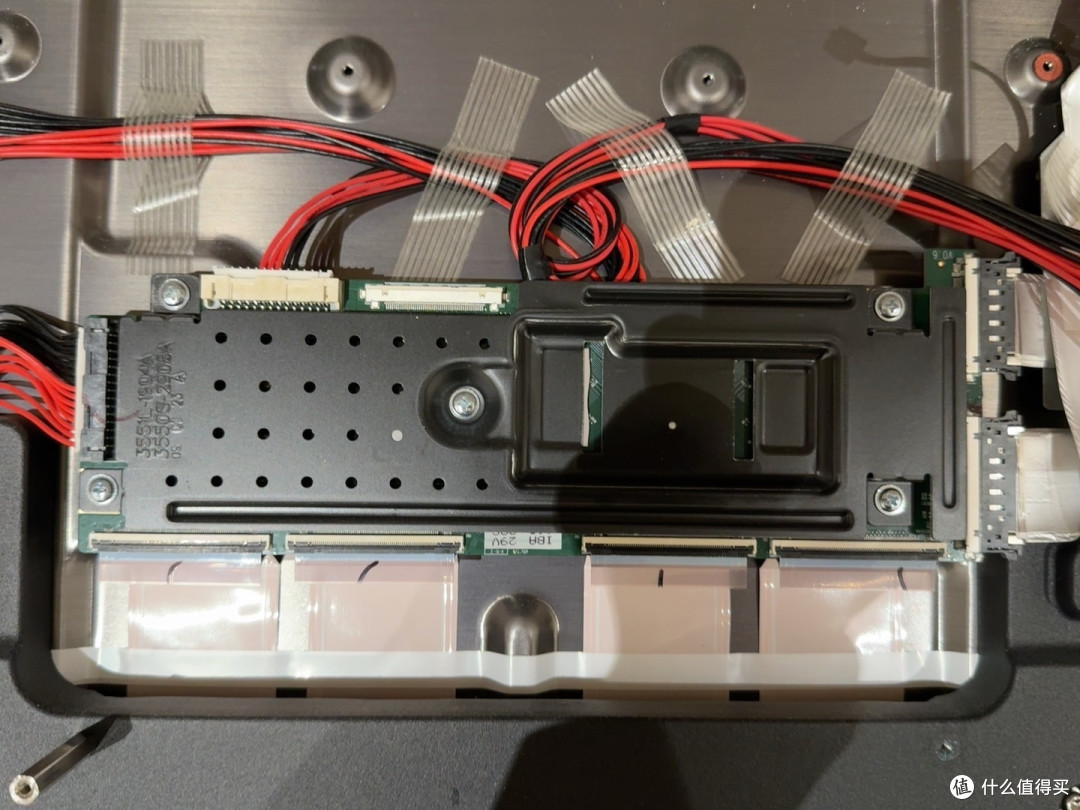

逻辑板

逻辑板（不确定是不是这么叫）随着面板一起的，可以不换，反正LG可以硬件调色，不影响，LG都是模块设计，其他厂家要用的也是同样的逻辑板，可以逻辑板到主板和到电源板的接口定义都是一样的。

所以要改装只要跟换主板和电源板即可，我是买的碎屏拆的全套，这样比较稳也比较贵，如果只换主板和电源板，成本低很多很多。

内部全貌

Metz内部看起来非常规整，尤其是一个大喇叭把线束都压在下面，显得很干净。

更换主板和电源板

随后就是很没技术含量的在原位更换LG的主板和电源板。

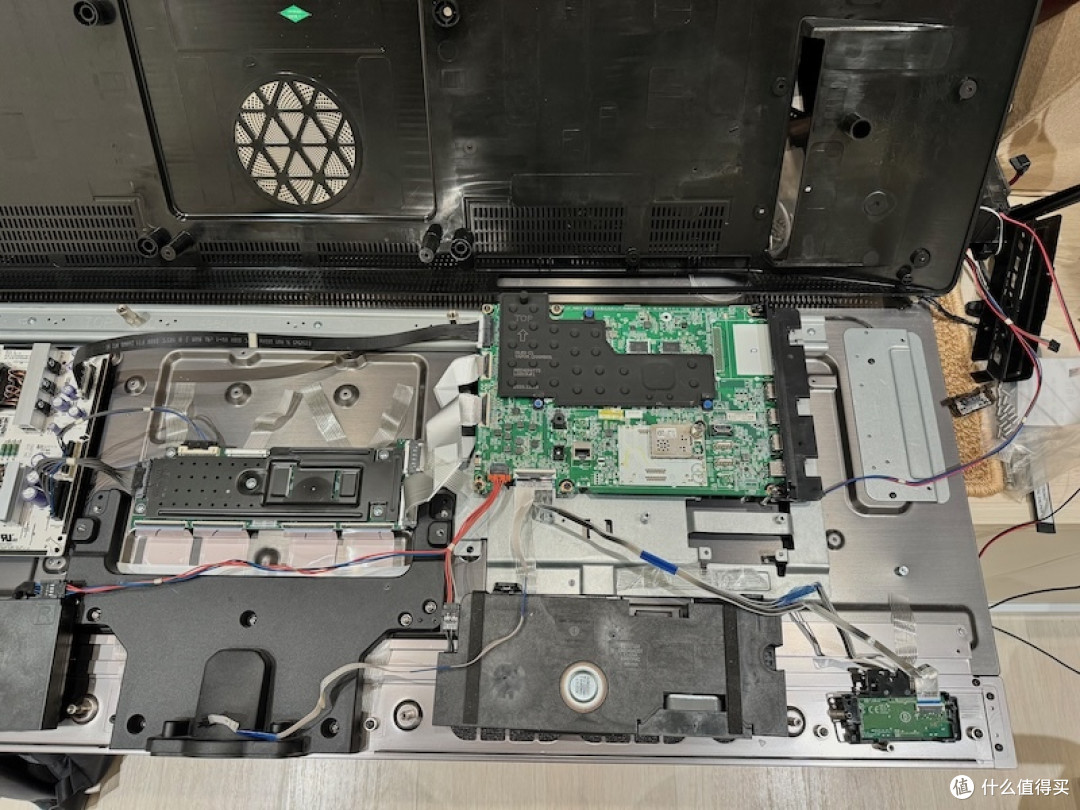

更换LG的主板

在原主板位置安装新的主板，空位肯定是对不上的，不过至少能对上一个螺丝，其他的使用不锈钢盲孔压铆螺柱装上，用5996胶粘在下面的金属板上即可，牢度足够，也不影响主板接地。

电源板和主板一样原位安装

死心吧，原电源板用不了。

改音箱接线

本来是准备使用LG音箱的，因为什么都不用管，直接插进行，但是这个音箱在Metz里面没法稳定固定，而且LG的40w喇叭实在没法和Metz的90w相比，还是要把原来的喇叭恢复回来，这里就涉及LG主板的接线定义了，如图：

LG主板喇叭定义

LG是有两组四个喇叭的，而Metz是三个喇叭，需要将其中一组喇叭接线并联，这样我们只要找到低音喇叭的接线就可以，我已经替大家找到了

照着图接线就可以了

蓝黑和灰黑接Metz原来的喇叭，其他两组并联到低音喇叭就可以了，不用担心过载，毕竟Metz的喇叭有90W，怎么都能抗住。

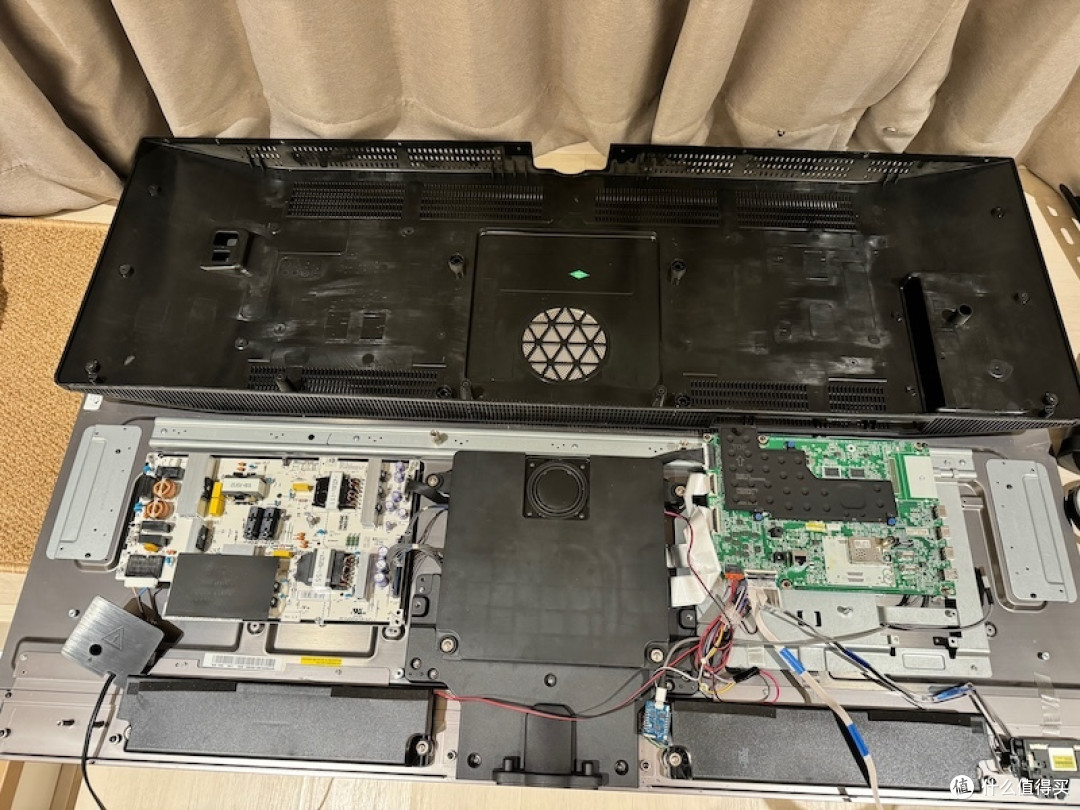

改完以后的全景

没有把线藏在喇叭下面，有点潦草了，但是基本功能都恢复了。

开机调试

完美点亮

点亮双杜比

成果点亮双杜比，之前Metz可是万万做不到的，而且LG主板把这个OLED的画质又提升了一个档次，之前暗部细节模糊的情况也得到了完美解决。

之后就是校色了，请移步 Salivaxiu_张七七-喵 https://www.bilibili.com/

也可以使用工具进行简单校色，如需要这个软件可以私信我。

晋级版

做了以上改装已经基本完美，但是作为强迫症，小屏幕没有恢复是不能忍的。

所以又多买了一个3.12寸的SSD1322的OLED，搭配ESP8266用来恢复小屏幕。

可以显示环境情况

ESP8266用ESPhome，代码可以参考我的

esphome:

name: lg

friendly_name: LG

esp8266:

board: d1_mini

# Enable logging

logger:

# Enable Home Assistant API

api:

encryption:

key: "xxxxxxxxxxxxxxxxxx"

web_server:

port: 80

ota:

password: "xxxxxxxxxxx"

wifi:

ssid: !secret wifi_ssid

password: !secret wifi_password

# Enable fallback hotspot (captive portal) in case wifi connection fails

ap:

ssid: "Lg Fallback Hotspot"

password: "xxxxxxxxxxx"

font:

- file: "sc.ttf"

id: my_font30

size: 30

- file: "sc.ttf"

id: my_font10

size: 10

- file: "sc.ttf"

id: my_font60

size: 60

- file: "sc.ttf"

id: my_font50

size: 50

text_sensor:

- platform: homeassistant

entity_id: sensor.cgllc_cgdn1_4a20_co2_density

name: "CO2"

id: CO2

- platform: homeassistant

entity_id: media_player.apple_tv_4k

attribute: app_name

name: "ATV"

id: ATV

- platform: homeassistant

entity_id: sensor.bilibili_fans

name: "fans"

id: fans

on_value: #自动化，当有新的新值时触发时显示第2页

then:

- display.page.show: page2 #显示指定页

- platform: homeassistant

entity_id: sensor.tasmota_energy_today

name: "Energy"

id: Energy

- platform: homeassistant

entity_id: media_player.lg_webos_smart_tv

attribute: source

name: "TV"

id: TV

spi:

clk_pin: D5

mosi_pin: D7

display:

- platform: ssd1322_spi

model: "SSD1322 256x64"

reset_pin: D0

cs_pin: D8

dc_pin: D1

id: my_display

pages:

- id: page1 #第一页（显示室内空气）

lambda: |-

it.printf(128, 0, id(my_font30), TextAlign::TOP_CENTER, "LG OLED55C1PCB");

// Print "CO2: " in top center

it.printf(128, 32, id(my_font30), TextAlign::TOP_CENTER, "CO2: %s ppm", id(CO2).state.c_str());

// Print "apple_tv_4k: " in top center

- id: page2 #第二页（显示B站粉丝、当日电量）

lambda: |-

it.printf(128, 0, id(my_font30), TextAlign::TOP_CENTER, "Bili Fans: %s", id(fans).state.c_str());

// Print "bilibili_fans: " in top center

it.printf(128, 32, id(my_font30), TextAlign::TOP_CENTER, "TE: %s kWh", id(Energy).state.c_str());

// Print "Energy: " in top center

- id: page3 #第四页（ATV状态、电视状态）

lambda: |-

it.printf(128, 0, id(my_font30), TextAlign::TOP_CENTER, "LG: %s ", id(TV).state.c_str());

// Print "TV: " in top center

it.printf(128, 32, id(my_font30), TextAlign::TOP_CENTER, "ATV: %s ", id(ATV).state.c_str());

// Print "ATV: " in top center

time:

- platform: sntp

id: sntp_time

timezone: Asia/Shanghai

on_time:

- seconds: "*"

then:

lambda: |-

auto time = id(sntp_time).now();

ESP_LOGW("time", "%d-%d-%d %d:%d:%d", time.year, time.month, time.day_of_month, time.hour, time.minute, time.second);

interval:

- interval: 5 s #每5秒循环翻页

then:

- display.page.show_next: my_display

- component.update: my_display

captive_portal:

这个小屏幕配合homeassistant，可以显示你想要显示的所有内容，比原来的小屏幕更加强大。

总的来说，此次升级非常成功，让廉价的Metz也可以用LG的功能，理论上Metz、创维等使用LG面板的OLED电视都可以做这样的升级改装，有相同需求的小伙伴可以来找我相互交流。
