动手了就停不下来，咱们继续做个酷炫的转速表吧

上篇文章写到，通过arduino开发板+simhub可以非常简单的实现自制模拟赛车档位灯的制作。而且在游戏的时候效果很不错。做的兴起的我，又忍不住的入手了一块机械式转速表，毕竟我赞助了simhub50多块钱，得物尽其用才划算呀。

这种转速表目前在某多多上卖100多块钱，要是胆子大一点，某鱼上更是只要80多块。这比直接购买制作完成的成品（300多元）要划算的多了，前提是你只需要能够看懂本文即可。

同样的，在SIMHUB这个软件里，能够找到如何将转速表改造接入的说明。它比档位灯要稍微复杂一点，需要自己动手焊接一个小电路即可。物料表也给出了，除了arduino nano主板之外，还需要2.2k电阻一个，TIP120达林顿管一枚，12v二极管一个，洞洞板一片，线缆若干。

焊接电路的过程我就不多说了，大家自己发挥好了。总之难度并不大，有一点焊接经验就足够了。

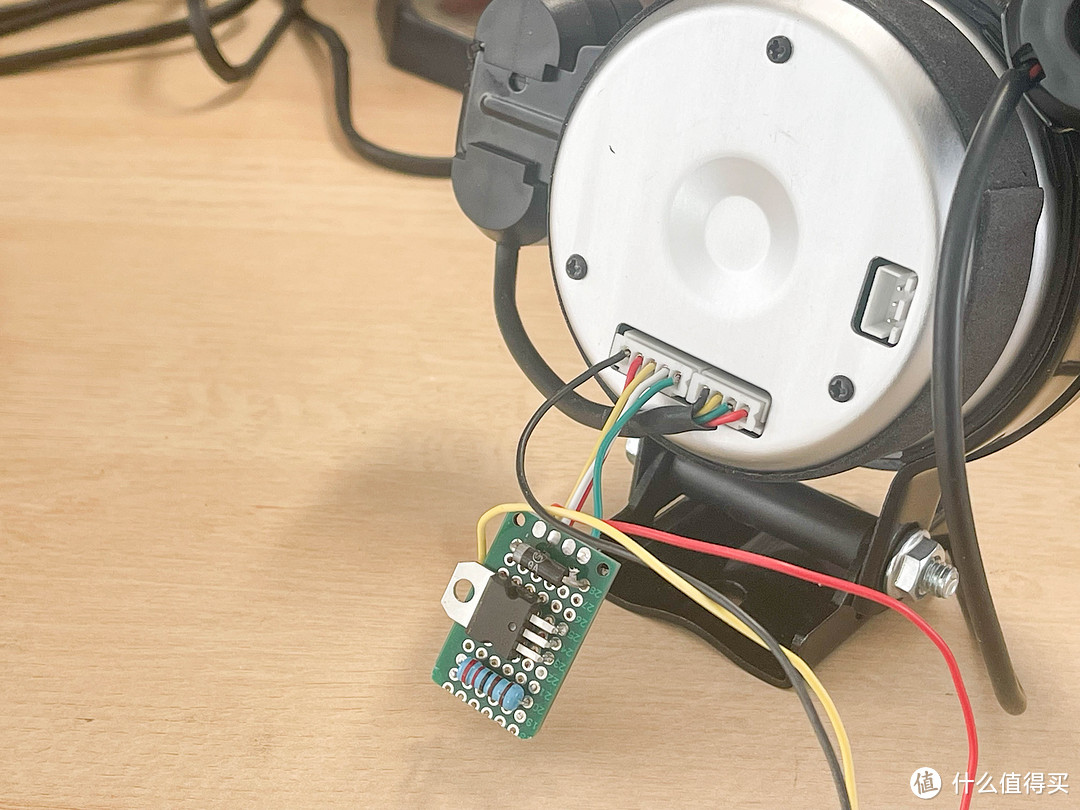

焊接好了之后，将它插入到转速表背后的接口上，硬件方面的准备就差不多了。接下来需要再给它找个12V的供电电压就OK了（转速表是车用的，必须12V驱动）。

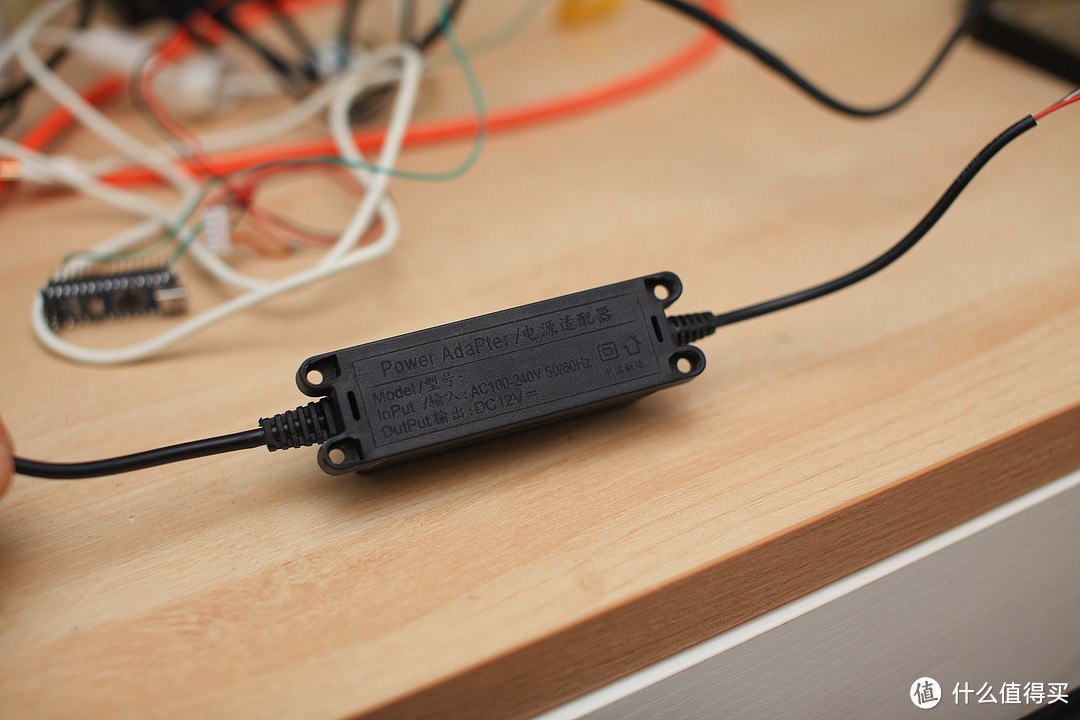

在家里翻出一个最最小巧的12V电源，根据作者提示，这种转速表的工作电流只要200多毫安，有个500毫安的电源就足够驱动它了。

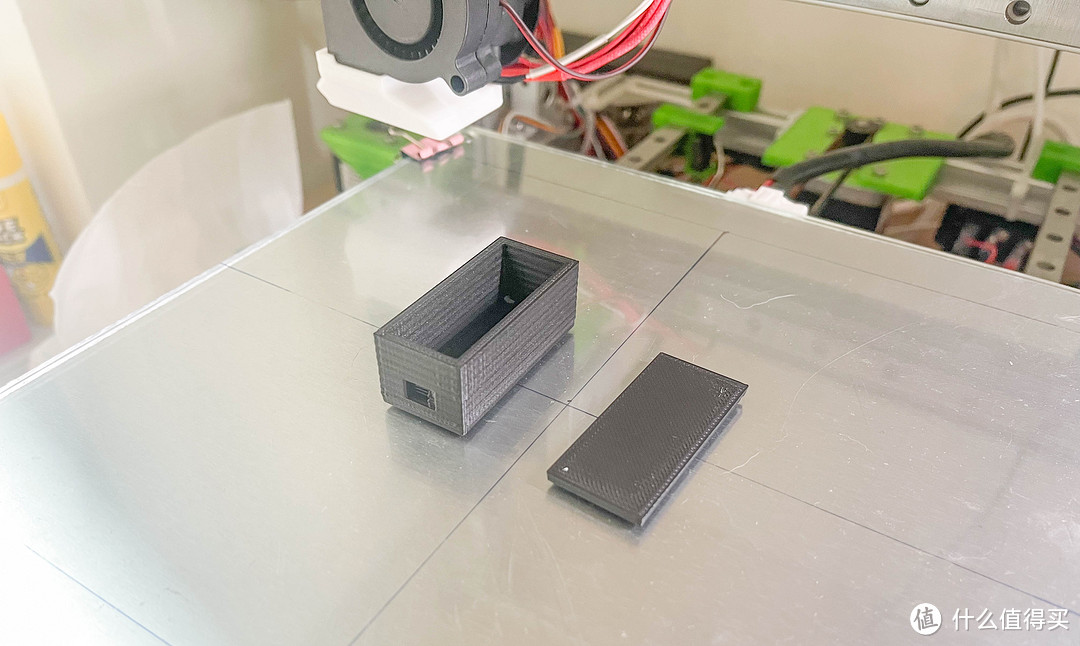

这么多电路板，全是裸奔确实有点不好看，开动3D打印机，做个外壳吧。

把arduino nano和模块都塞进去，看起来整洁多了。

全套完工的样子，看起来是不是与网上卖的成品差不多？

与自制档位灯的步骤一样，在SIMHUB自带的arduino配置界面里选择打开机械速度表的开关，并设定好信号输出端口（需要与你实际焊接的一致），最后点击写入按钮，将固件写入开发板即可。

将转速表接入12V电源，在simhub的arduino栏目下有一个专门的仪表设置面板Gauges，进入后可以针对每1000转进行测试和设置。如果显示的转速与测试转速不符，通过软件界面上的+-符号就能轻松调整。

最后，打开游戏，踩下油门，感受自制的胜利成功吧，是不是很轻松的就满足了自己的成就感！
