AI算力狂奔的背后，一场关键的“材料荒”正悄然上演。高端AI芯片的命门，竟被一块薄如蝉翼的电子级玻璃纤维布扼住。这篇内容深入剖析了这场由日企垄断引发的供应链危机，并揭示了中国玻纤产业如何抢抓窗口期，奋力打破高端材料“卡脖子”困局的全局博弈。
智能速览
AI算力瓶颈源于用于芯片封装的高端电子布短缺。
日东纺等日企凭借超低热膨胀系数技术垄断全球90%以上高端市场。
2026年全球高端电子布预计缺口达300万米，缺货潮将持续至三季度。
宏和科技、中材科技等国产企业已开始量产高端电子布并加速扩产。
高端电子布存在技术壁垒高、认证周期长等国产替代难题。
精华内容
当全球科技巨头们为AI芯片争得头破血流时，真正的较量却发生在一块看似普通的材料上。这块小小的电子布，如何成为左右万亿AI产业的隐形砝码？
一块布的困局
全球AI算力竞赛的绊脚石，不是芯片设计，而是名为“电子布”的玻璃纤维材料。在AI芯片的2.5D/3D先进封装中，基板与芯片的热膨胀系数必须严丝合缝，否则昂贵的芯片会因温度波动而报废。日本日东纺的超低CTE（热膨胀系数）电子布，能将系数控制在2.5 ppm/℃以下，成为英伟达、苹果等巨头高端芯片的“独家标配”。
然而，日东纺的产能远跟不上需求爆发。其新产线要到2027年下半年才能投产，导致2026年全球高端电子布供需缺口将达300万米。这场由日企垄断引发的缺货潮，预计将持续到2026年三季度，全球AI芯片出货与数据中心建设的节奏，都被这块布“牵着鼻子走”。
国产的机遇与挑战
作为全球最大的玻纤生产国，中国巨石等企业占据了全球半壁江山，但产品多集中在中低端，CTE值普遍在4-6 ppm/℃，难以满足先进封装需求。高端市场90%以上的份额被日企掌控。

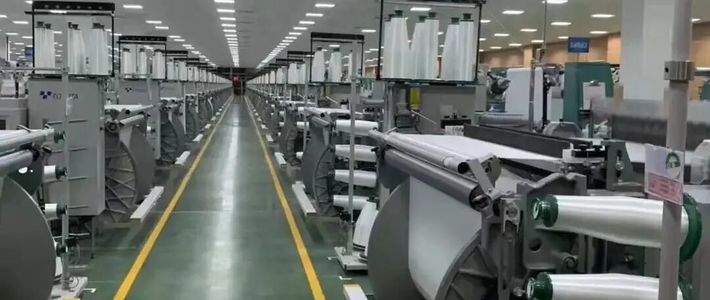

日企的产能真空期，为国产企业提供了宝贵的“破局窗口”。宏和科技已实现厚度≤28μm的极薄布量产，产品通过英伟达、台积电认证，计划将全球高端市场份额从15%提升至30%。中材科技投资13亿元扩产，目标2026年低介电布总产能飙升至3800万米。国际复材和中国巨石也在通过技术研发与产能扩张，积极抢占市场红利。
突围之路有多难
高端电子布的技术壁垒远超想象，不仅需要纯度≥99.95%的高纯石英纤维，单条产线设备投资就超5亿元，建设调试周期长达2-3年。
更关键的是，下游芯片厂商的认证周期至少需要两年，且对良率要求极为苛刻，任何波动都可能导致被淘汰。目前，国产电子布虽已取得突破，但在最核心的BT基板用布领域仍未形成规模替代，多家企业的验证工作仍在推进中，国产替代仍需时间沉淀。
底层材料的较量
AI时代的全球科技竞争，早已下沉到最底层的基础材料战场。一块小小的电子布，照见了我国在高端材料领域的短板，也暴露了全球供应链的脆弱性。日企数十年的技术积累难以一蹴而就，但国产企业的加速追赶，已让突围的曙光显现。
当中国玻纤企业攻克CTE控制、介电性能等核心难题，并顺利通过下游巨头认证时，才能真正打通“从玻纤厂到晶圆厂”的最后一公里，在AI算力的全球竞赛中，彻底摆脱被“一块布”卡脖子的困境。
一块电子布的争夺战，映照出全球科技竞争已深入底层材料领域。日企的深厚壁垒与国产企业的奋力追赶，构成了当前AI产业链最真实的博弈图景。这场危机能否真正转化为中国高端材料崛起的契机，决定着未来在全球算力竞赛中的主动权。
