加装升压电路使24v直流变频风扇支持充电宝户外使用
一直想买个风扇室内户外两用,去年夏天看到先锋s6,12v供电直接可以使用充电宝,去年百元今年一直160没降价,前几天小米1x升级版直接接充电宝220元也挺合适,但是本着省钱的原则觉得还是等等吧。把自家的风扇翻出来是前几年买的网易严选,看了下居然是直流变频的,但是是220v输入,不像现在的直流风扇像路由器一样使用外置变压器。拆开电扇主板发现是变压到24v输入到风扇控制板。
然后网上一堆搜索也没找到有人用充电宝的案例,搜索tb,升压有两种选择,升压线和诱骗线,升压线可以usb转到12v但是最大5v3a就是15w(也是充电宝或者电源端限制),诱骗线可以到20v但是主要用于笔电,而且要65w充电宝支持,一个充电宝都要200了,划不来。

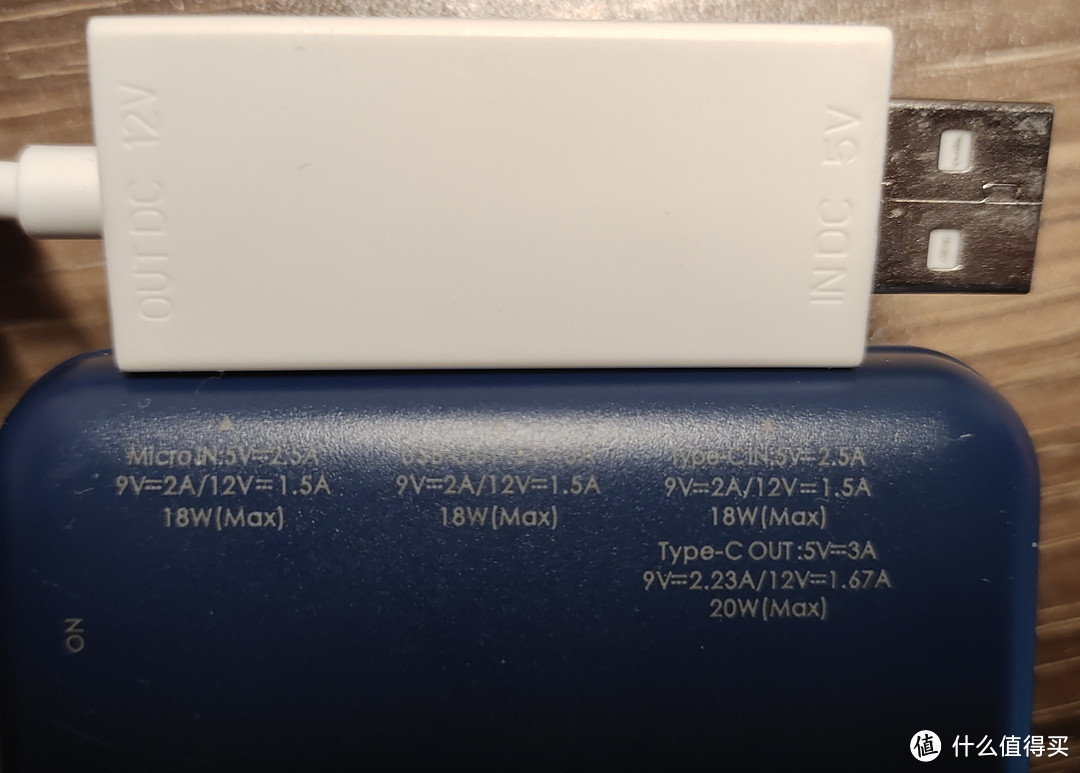

根据自己设备情况,有一个20w的pd充电宝和一个小米台灯用送的5v转12v升压线(这个升压线线很不错,支持小米台灯和欧普的一个aa级15w台灯),确定了用输出12v升压到24v的方案。
根据风扇功率20w,tb翻了很久dd下单一个xl6019方案的升压板子,能稳定输出24v1a,包邮6块。然后找了个废电脑电源拆了导线,还有一个库存的5.5*2.5的母头,再在风扇上开了个洞,风扇内的改造就完了。成型就是增加一个12v5.5*2.5的圆形输入口。
电源端本来想买个12v5.5圆口pd诱骗线就行了9.9包邮。但是本着废物利用的原则,升压线基本就没用过(但是去年户外烧烤用了两次15w都是户外最亮的那个),把升压线破了口,插接了一个玩客云的5.5公头。
改装完成后实验使用老充电宝5v2a输出的可以3挡摇头,上述pd20w充电宝可以5档摇头或者6挡不摇头(最大8挡),也没有功率计,估计最大功率15w,改造基本成功(花了六块钱只能先这样了)。然后发现要是用了这个线接风扇那台灯就不能同时接了,额先出去玩一两次,下回再买个pd诱骗线试试吧。
