魔改遥控车,在电脑上第一人称驾驶它

利用电脑、方向盘及踏板外设,配合特定电路改装,可将普通遥控车转变为第一人称视角(FPV)的遥控驾驶系统。该方案通过模拟电压信号替代传统遥控器的机械电位器输入,实现电脑对车辆的精准控制,并结合无线图传技术,将车载画面实时回传至电脑屏幕。
01改装原理概述

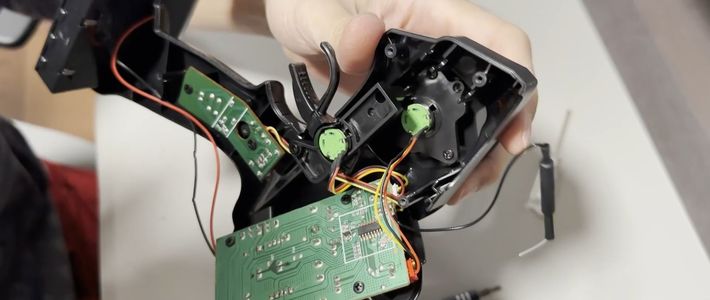

99%的手持遥控器采用电位器方式控制油门与方向,即通过旋转绿色圆形电位器改变输出电压。改装的核心逻辑是“电压模拟替代”:利用STM32单片机接收电脑端USB HID信号(如方向盘与踏板的输入),通过SPI协议控制双路数模转换器(DAC)生成相应的模拟电压。该电压信号经过运算放大器处理后,直接输入至遥控器原电位器的输出端,从而欺骗遥控器电路,达到以电信号替代机械旋钮的目的。
02硬件组件清单
  • 主控与信号转换
    STM32单片机、TLV5618双路DAC芯片(用于输出模拟信号)、MCP602运算放大器
  • 电子元件
    电阻若干、杜邦线
  • FPV图传系统
    SSC338Q摄像头模组、USB无线网卡(用于UDP推流)
  • 供电模块
    两个电压转换模块(分别将7.4V转换为12V供摄像头使用,以及3.3V供USB网卡使用)
  • 测试工具
    万用表
03改装实施步骤
  1. 电压参数测量
    拆解遥控器,使用万用表测量油门和方向盘电位器的电压范围。需记录最大值、中间值及最小值,因为不同遥控器的电压范围存在差异,这些数据将在软件配置中用于设定输出电压的上下限。
  2. 电路设计与焊接
    利用PCB设计软件(如嘉立创EDA)制作电路板,将STM32、DAC、运放及电阻按逻辑连接。焊接完成后,将电路输出端焊接到遥控器内部电位器的信号输出引脚上,实现信号注入。
  3. 固件与软件配置
    在STM32 CubeMX中配置USB与SPI引脚,生成项目后编写固件。基本逻辑为:主机通过USB向STM32发送代表油门和方向的两个字节数据,STM32通过SPI控制DAC输出对应电压。电脑端需开发Unity控制程序,并配置USB HID通信协议,将外设输入转化为指令信号。
04系统调试与性能测试
硬件连接完成后,使用Python编写测试程序循环生成三角波,并通过万用表观测DAC输出电压是否随软件控制线性变化,验证理论成立。在联调测试阶段,需注意舵机力量较小可能导致悬空测试时出现虚位。实际跑动测试显示,油门和方向响应较快。通过拍照法(对比屏幕画面计时器与物理计时器)测得系统平均延迟约为120毫秒。此外,图传部分采用OpenIPC方案,通过UDP和H264格式将视频流推送到电脑,整套方案除方向盘外也支持手柄操作,且不限制遥控车品牌。
