STM32震动传感器
STM32震动传感器作为嵌入式开发中常用的检测模块,广泛应用于自动化控制、安防系统及毕业设计等领域。本文将基于硬件原理、引脚连接、代码配置、功能实现及常见问题排查的结构,系统梳理该传感器的应用逻辑,旨在为开发者提供清晰的技术参考。
01硬件原理
震动传感器通常采用压电效应或弹簧振动原理,将机械震动转换为电信号。当检测到外界震动时,传感器内部电路输出高电平或低电平信号,STM32通过读取GPIO口电平变化判断震动状态。该模块一般包含灵敏度调节电位器,可通过旋转调整触发阈值。
02引脚连接
| 传感器引脚 | STM32引脚 | 功能说明 |
|---|---|---|
| VCC | 5V或3.3V | 电源正极 |
| GND | GND | 电源地 |
| DO | GPIO(如PA0) | 数字信号输出 |
| AO | ADC(如PA1) | 模拟信号输出(可选) |
传感器与STM32的典型引脚连接方案
03代码配置
- GPIO初始化
配置连接DO引脚的GPIO为输入模式,开启内部上拉电阻。 - 中断配置(可选)
若需实时响应,配置GPIO为外部中断模式,设置触发方式(上升沿/下降沿)。 - ADC配置(可选)
若使用AO引脚,需初始化ADC通道,设置采样周期与分辨率。
04功能实现
功能实现的核心在于检测GPIO电平变化。以下为基于HAL库的代码示例逻辑:
- 轮询方式
在主循环中不断读取GPIO状态,若检测到低电平(震动触发),则执行相应操作(如点亮LED)。 - 中断方式
在外部中断回调函数中处理震动事件,通过标志位通知主程序执行任务。
05常见问题排查
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 传感器无响应 | 供电不足或接线松动 | 检查VCC/GND连接,确保电压稳定 |
| 持续触发或误触发 | 灵敏度过高或环境干扰 | 调节电位器降低灵敏度,增加防抖延时 |
| 检测距离短 | 震动强度不足 | 增大震动源或选择高灵敏度型号 |
常见问题排查对照表

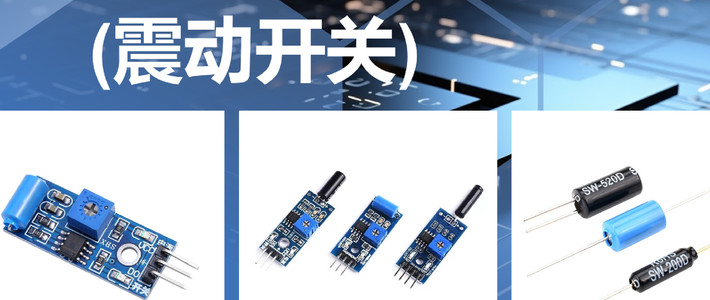

- 1STM32震动传感器模块
- 2STM32F103开发板
总结而言,STM32震动传感器的应用需结合硬件特性与软件配置,通过合理的引脚连接、代码逻辑及调试手段,可实现稳定可靠的震动检测功能,适用于多种嵌入式场景。
