前天（8月24日），小米发布玄戒O100，号称"行业首颗6nm 3D晶圆级堆叠AI芯片"。知乎知乎上立刻又吵了起来：这算不算一颗"韬定律芯片"？华为发布韬定律已经三个月，争论非但没停，反而越吵越大——正方说这是被制裁逼出来的范式革命，反方说这是把别人的旧路线图换了个名字重新发布。
有意思的是，双方弹药库里最爱用的名字是同一个：比利时微电子研究中心，imec。但很少有人真的把imec自己的数据和华为公开的参数放在一起对过账。今天这篇文章，就把这个账对一遍。
先花30秒说清楚imec是谁
不熟的朋友先补个背景：imec 1984年成立，总部在比利时鲁汶，非营利机构，可以理解成"整个芯片行业的公共研发中试线"——ASML的光刻机、台积电/英特尔/三星的先进制程，都要先在它的产线上做预研，所以业内叫它"芯片业的瑞士"。微博imec每年发布的技术路线图，基本就是全行业的导航图。今年它发布了两次重要更新：5月的ITF World大会上，新任CEO Patrick Van den Ameele把逻辑工艺路线图一路画到了2041年——从今天的2纳米级（N2）到2埃级（A2）；7月初，imec又更新了一版蓝图，明确2038年前后做到0.3nm级（A3）。知乎
imec的路线图，到底画了什么
没跟过路线图的朋友，先把这张导航图压缩成几个数。节点序列是N2→A14→A10→A7→A5→A3→A2。但imec自己说了：别看节点名，看三个硬指标——CPP（接触栅极间距）、标准单元高度、金属线间距。CPP从N2的48nm缩到A10的42nm，再往后放慢到A3的39nm左右，真正的主战场转移到"压单元高度"：从N2的132nm压到A3的50nm上下，标准单元从6轨减到3轨，逻辑单元面积压缩到约三分之一。知乎

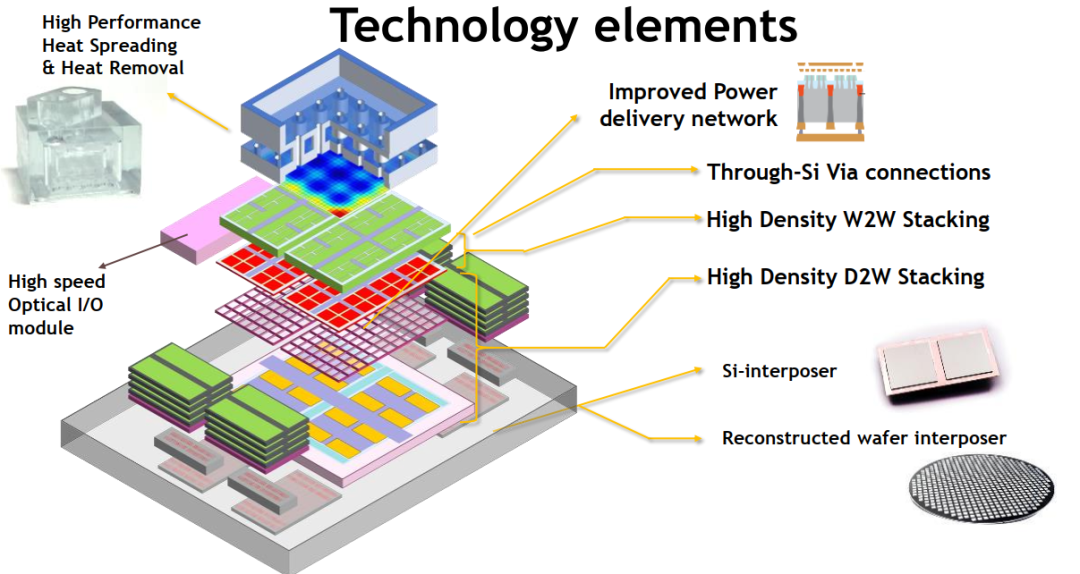

晶体管这边：GAA纳米片从N2一路服役到A10；2033年前后的A7节点，CFET登场——把NMOS和PMOS上下叠在一起，英特尔的实验数据显示这种结构能把逻辑面积再砍掉30%到50%。知乎光刻是0.33NA EUV→0.55NA High-NA→0.75NA Hyper-NA的三段式演进。还有一条最容易被忽视的暗线：背面供电和3D堆叠。2025到2026年先让背面走电，从A14开始，背面连信号布线也开始承担；imec把2030年后的时代叫CMOS 2.0——芯片不再是一块平面，而是逻辑层、缓存层、I/O层垂直堆叠的立体结构。
韬定律和imec，为什么会撞在一起
看到这里你就明白，韬定律的争论为什么绕不开imec。韬定律的核心是一个叫Logic Folding（逻辑折叠）的技术：用晶圆对晶圆混合键合，把逻辑电路一层层折叠堆叠起来，不再追求缩小晶体管，转而"压缩系统时间"。而这条路，imec的路线图上早就画着——W2W混合键合、纳米级TSV、CMOS 2.0，就是同一条路。港科大谢源教授在今年华为的ISCAS分论坛上说过：IBM在2002、2003年就在做3D堆叠的TSV，他自己当年和英特尔合作把Pentium 4折叠堆叠过，但这些全都停留在研究工作里。知乎所以，"这条路早就有人画过"是事实，"没人把它做成产品"也是事实。双方的分歧其实是站位：imec把3D堆叠画在"晶体管继续微缩"之后，当作锦上添花的下一步；华为把它当作制程走不动时的替代范式。同一套物理，两种处境。
至于台积电们为什么有能力却不做，知乎上一个高赞回答说透了：这是笔经济账。两层95%良率的7nm叠起来性能强过单层5nm，客户都去叠层，台积电就丢了先进制程的定价权，研发循环就断了；而且逻辑折叠要求CPU和GPU模块跨层对准协同，跨部门协作成本极高。知乎再加上单晶体管成本早就不降了——高通、联发科今年用N2的旗舰SoC，给手机厂的报价在400美元以上——先进制程的经济模型本身就在变差。知乎华为是自研自用，恰好绕开了这两个坑，这就是所谓"因地制宜"。
对账：三组数字
接下来是本文正题。华为在韬定律论文里给出了Logic Folding在Kirin 2026上的量产参数，imec在VLSI等会议上公开了它过去五年的3D互连研究数据。三组数字，一组一组看。
第一组：键合间距。 华为论文：Kirin 2026的混合键合pitch为1.5μm，顶层金属pitch 720nm，gear ratio（键合间距÷顶层金属间距）约等于2.08。论文自己承认这个实现"刻意保守"——TSV落点只下探了一级，折叠只用在关键路径上。知乎

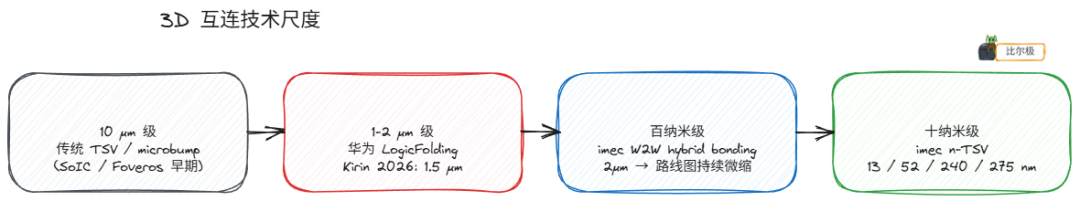

imec这边的路线图：W2W混合键合pitch从5μm向2μm微缩，再往后用240nm、52nm、13nm的纳米级TSV（n-TSV），pitch推到250nm量级。把华为的1.5μm放进去，它刚好落在imec"2μm级在研节点"附近，已经追平甚至略微超过；但对着路线图终点的百纳米级，还隔着一代——换算成键合密度，imec终点超过1000万个/mm²，华为当前量产约44万个/mm²，差大约25倍。知乎

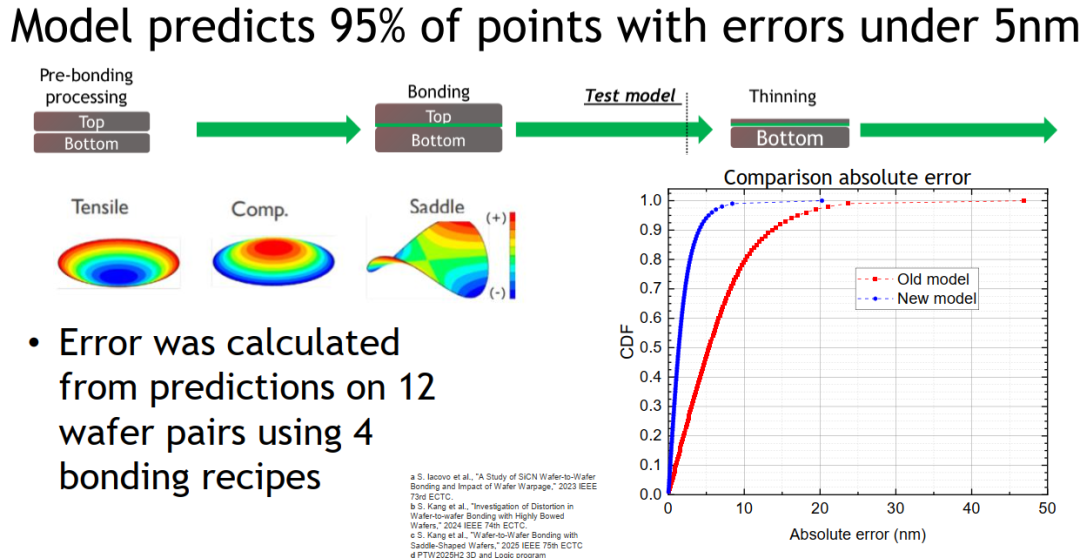

第二组：对准精度。 华为公开的规格是overlay accuracy优于0.5μm；imec展示过一个机器学习辅助对准模型，用12对晶圆、4种键合配方的实测数据训练，95%的对准点误差控制在5nm以内。知乎字面上差100倍，但口径不同：0.5μm是量产规格的合格上限，5nm是研发环境下针对晶圆翘曲的算法预测能力，不能直接读成"华为落后100倍"。不过方向很清楚：对准控制正在从"微米级规格管理"走向"纳米级物理+机器学习建模"，Logic Folding的下一代绕不过这门课。
第三组：良率怎么讲。 华为论文给了三个结果数字：TSV失效率低于100ppm、修复率99.9%、良率接近100%（靠smart redundancy），但没有解释失效机理。知乎

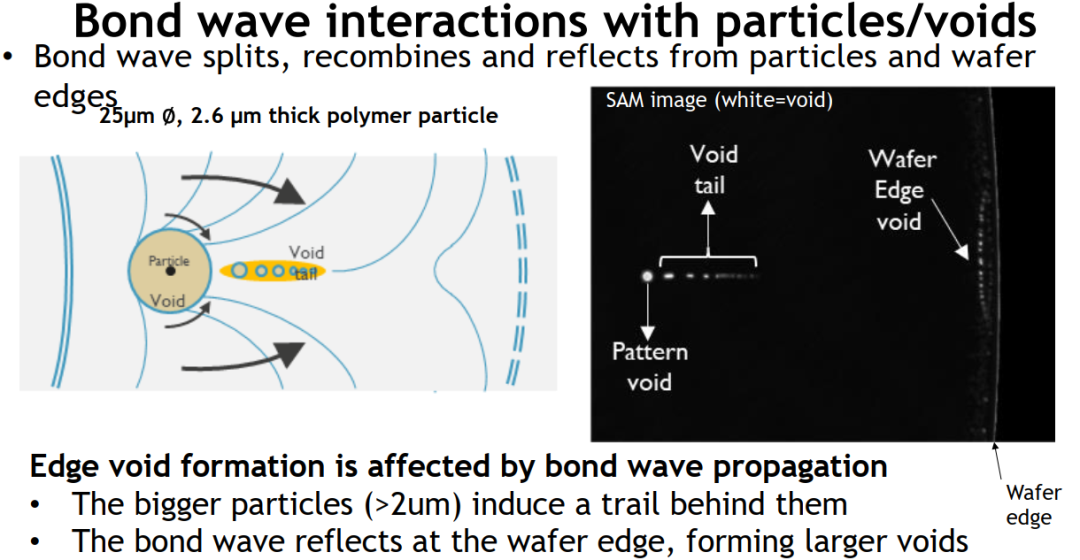

imec正好把物理讲透了：键合不是瞬间完成的，是范德华力驱动的"键合波"从接触点向外传播；波前遇到大于2μm的颗粒会留下拖尾状空洞，在晶圆边缘反射形成更大的空洞——所以边缘良率天然比中心差。知乎这么看，华为的"冗余"就不神秘了：缺陷分布在物理上就是系统性不均匀的，往已知高风险区域加冗余是效率最高的解法。
反过来也要说，imec的13nm级n-TSV目前还是"早期硅验证"阶段，真要套上100ppm失效率这种量产紧箍咒，能不能撑住同样是个大问号。
我的判断
第一，韬定律的方向不是营销发明。W2W键合这条路，imec 2024年的路线图上就画着，它的论文从VLSI 2025一路发到VLSI 2026。知乎第二，华为目前的量产数字落在imec的2026年研发节点位置上，离路线图终点有明确的代际差——只是这个差距是"量产保守vs研发前沿"的口径差，不是纯能力差：imec的13nm n-TSV没有良率约束，华为的1.5μm是失效率<100ppm死命令下的工程最优解。
第三，也是我觉得最值得琢磨的一点：6月下旬，imec CEO在接受日媒采访时说了一句话——在先进半导体领域，美中已实质完成脱钩，全球形成了两套互不隶属的研发生态。微博把这句话和一张画到2041年的路线图放在一起，意思就很清楚了：同一套物理，两张牌桌，各走各的。以后华为每公布一个新数字，imec的路线图上都有坐标可以对；反过来也一样。这场对账不会结束，也不需要急着下结论。
接下来可以盯什么
给不同立场的朋友留几个观察信号。技术党：盯两件事——一是搭载Logic Folding的Kirin 2026，真机落地后的实际能效能不能兑现论文口径（7月初的v2版论文已经补充了实测数据）；二是华为论文自己写的下一代目标：把gear ratio压到约等于1，那意味着键合pitch要从1.5μm压到720nm上下，还得再来一倍。另外注意，玄戒O100堆的是逻辑+存储，不是韬定律说的逻辑对逻辑折叠，这条边界接下来会被反复讨论。知乎
imec关注者：路线图里最值得盯的分歧点，是2028年的A14要不要引入High-NA EUV——imec和英特尔说会，台积电的计划里暂时没有；以及2033年CFET是否如期出现在A7。知乎这两个点任何一个变化，都会牵动ASML和整个设备链的预期。看产业链的朋友：3D堆叠这条线，越往后走，确定性越集中在混合键合设备、量测和键合材料这些环节——牌桌可以分两张，工具还是同一批供应商在卖。
这场仗要打到2041年才有终局，不急着现在分胜负。先把数字记住：1.5μm，250nm，0.5μm，5nm。下次再看到有人引用imec，你可以问他一句：你看过原图吗？
