地漏,是连接排水管道系统与室内地面的重要接口,作为住宅中排水系统的重要部件,它的性能好坏直接影响室内空气的质量,对卫浴间的异味控制非常重要。执行国家标准《地漏》(GB/T 27710-2011)。


关于地漏,你想知道的都在这了


地漏的好坏主要从五个角度审核:

①排水速度:避免排水不畅,导致返水

②防臭、防虫效果:避免下水道的臭味及虫子进入室内

③易清理性:清理简单、频率低

④防堵塞:避免排水管因杂物堵塞

⑤耐用程度:使用寿命尽可能长

文章内容较多,先送上脑图,便于理解


关于地漏,你想知道的都在这了




关于地漏,你想知道的都在这了


1.塑料简易地漏



关于地漏,你想知道的都在这了



开发商预留的地漏多为这种,除了便宜,一定的过滤效果,都是缺点。只能装在底下有S存水弯的地方。



关于地漏,你想知道的都在这了



2. 水封型地漏


原理:利用排出的水,形成防臭防虫的屏障。


2.1 浅水封地漏


传统水封地漏构造为钟罩式,像一个扣碗结构扣在下水管口上,形成一个“U”型存水弯,利用存水弯中的“水封”达到密封的效果。



关于地漏,你想知道的都在这了



关于地漏,你想知道的都在这了



大多数水封地漏的水封浅且封水量太少,会因为时间及天气干燥等因素造成干涸而返臭;而且水封高度越深越会影响排水速度(佳家安、六防、含香、居味净、潜水艇二代),沉积污垢更加严重,难于清理。

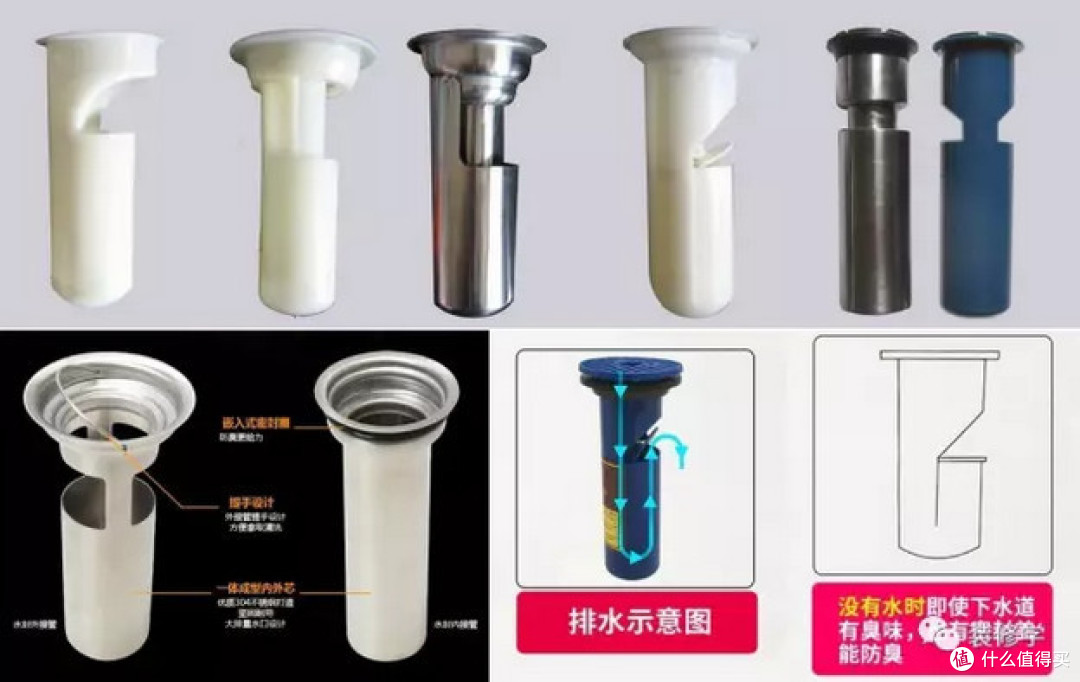

2.2 深水封地漏


常见的深水封设计



关于地漏,你想知道的都在这了



优点:

防臭、防虫效果好、若使用真正的304不锈钢材质地漏芯,可以使用几十年不会坏;


缺点:

304钢价格昂贵、需要定期清洗内芯、下水不是很畅快。

而仿制品很多,以合金代替304不锈钢,容易锈蚀断掉。

下水不是很快(把地漏芯很小的空间分为2半,当然下水慢了)

安装高度要求高(一般在12cm以上)

不能防止倒灌


3.自封型地漏


3.1 T型地漏(T型芯)



关于地漏,你想知道的都在这了



利用磁吸或者弹簧实现自封效果



关于地漏,你想知道的都在这了



优点:

防臭、防虫、防返水效果好、下水快、防倒灌。尤其是潜水艇地漏,做工极为精致;


缺点:

需要清洗地漏芯,洗衣机地漏存在返水

若自封原理为磁吸,铁渣容易吸在地漏芯上、毛发也容易缠在中间的活塞上,造成闭合不严;磁铁长久会失效;

若自封原理为弹簧,弹力大时下水较慢,弹力小时又密封不严,一段时间弹簧生锈失效又起不到防臭效果。


3.2 V型地漏


原理:有水时,水力会冲开硅胶片,无水时,两片硅胶自动闭合,达到防臭的效果。



关于地漏,你想知道的都在这了



优点:下水快、不返水、防臭效果好、安装高度要求低(5.5cm)、防臭防倒灌效果不错,清洗很方便

缺点:防虫效果差,老鼠会咬断硅胶芯,做工稍粗糙,有待改进。

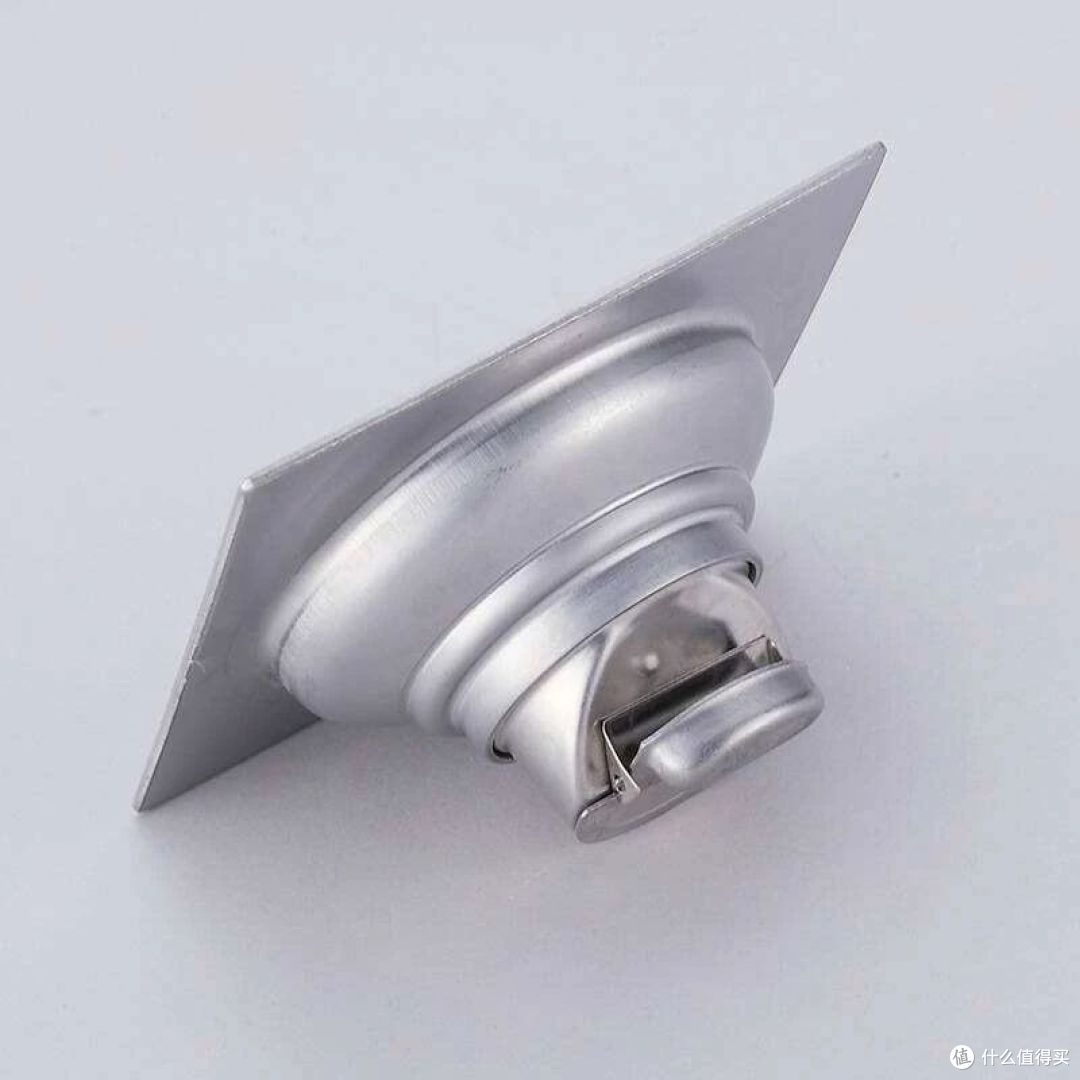

3.3 翻板式


重力翻板式


重力翻板式主要用于40下水管移位下水口,最大缺点是密封不严,残留头发等杂物,起不到防臭效果



关于地漏,你想知道的都在这了



磁吸翻板式





利用磁吸+重锤实现自封效果。


防臭防反效果不错,过滤好,防倒灌;结构简单容易清理,下水速度快;安装高度要求中等(8.5cm);对内芯质量要求高(密封、耐用)



关于地漏,你想知道的都在这了



3.4 弹跳式


手动控制闭合,原理跟浴缸、面盆弹跳下水器差不多,主要缺点是难清理和对弹跳结构五金件寿命要求高,家装不常用。



关于地漏,你想知道的都在这了



关于地漏,你想知道的都在这了




关于地漏,你想知道的都在这了




【购买及安装时间】


水电进行时就可以备货了,瓦工师傅进场铺砖时连同地漏一起安装。



关于地漏,你想知道的都在这了



【购买注意事项】


①管道直径


购买前需确认好下水管管径尺寸(常见40、50、75mm),地漏尺寸可以偏小,但不能偏大,偏大无法安装。



关于地漏,你想知道的都在这了

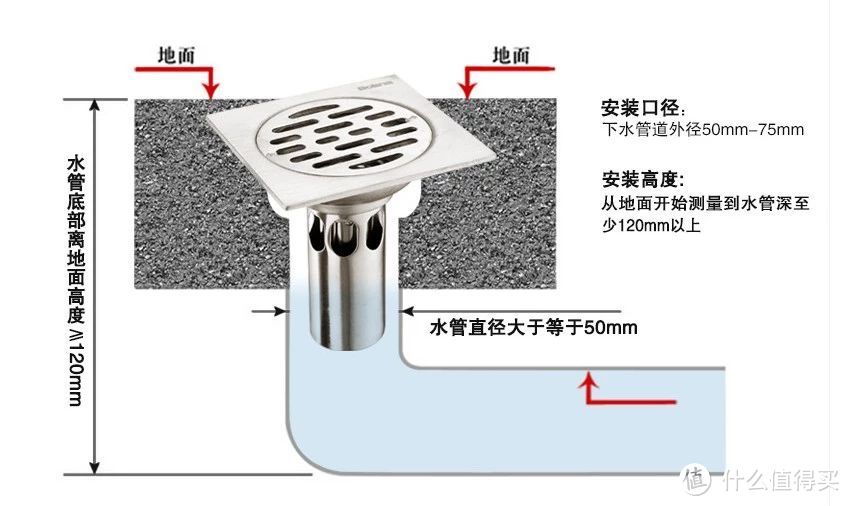

②安装高度


一般滴漏安装高度60-150mm不等,购买地漏所需安装高度≤水管底部离地面高度


【安装区域】


①淋浴区



关于地漏,你想知道的都在这了



②洗衣机区域



关于地漏,你想知道的都在这了



③干湿分离干区(按需)



关于地漏,你想知道的都在这了



④厨房(按需,以防万一,防止跑水时殃及其他区域)



关于地漏,你想知道的都在这了



⑤开放式阳台



关于地漏,你想知道的都在这了



【地漏铺法】


注:以下铺法针对常规方形地漏,打分为个人主观意见,仅供参考。

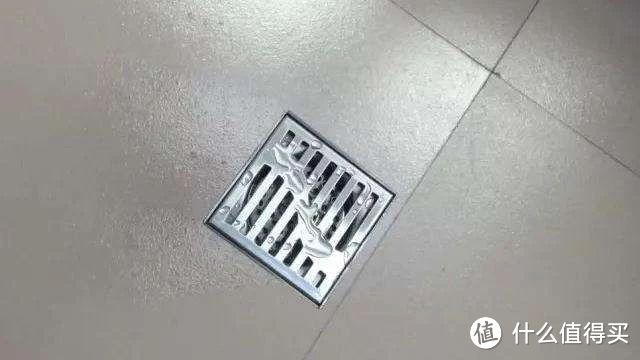

①对角线型 100分


地漏放在地砖中间,沿对角线切成四块,铺贴时按一定倾斜度形成凹槽,地漏位置最低,面积覆盖一整片瓷砖,排水顺畅



关于地漏,你想知道的都在这了



②边缘中断型 100分


地漏位置在墙壁边,近墙地砖为直条型,可以切断瓷砖,中间位置留给地漏



关于地漏,你想知道的都在这了



③错位型 100分


适合方形地漏,地砖错位留出地漏位置,保证地砖完整性



关于地漏,你想知道的都在这了



④十字型 100分


地漏位于地砖十字线中心,四角对准瓷砖边线,向四周方向延伸。适合方形地漏,坡度自然。



关于地漏,你想知道的都在这了

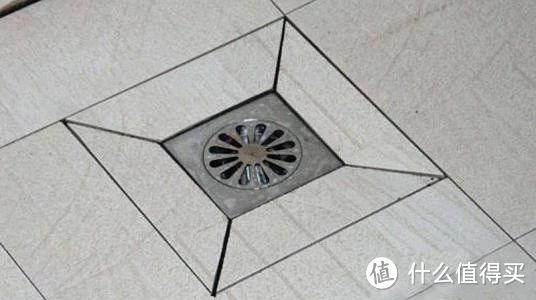

⑤砖中砖型 90分


方法复杂,但普遍使用,以地漏为中心,在地漏边上打出一个方框,从这个地方做对角线,贴砖时做坡度。



关于地漏,你想知道的都在这了

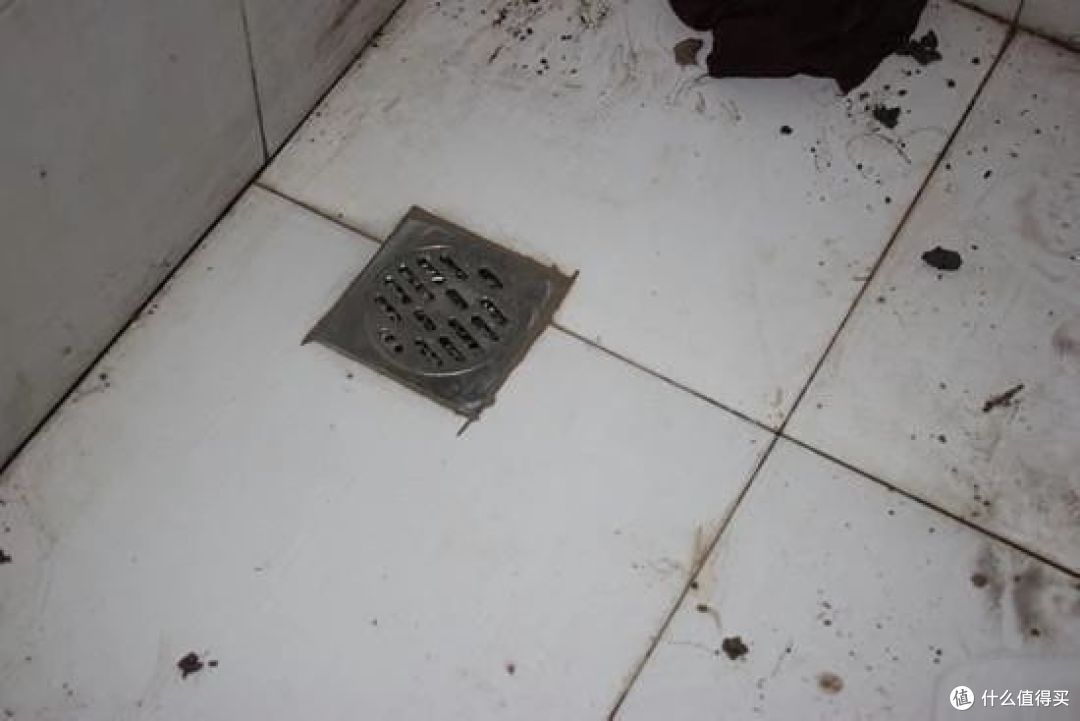

⑥不合格


很多瓦工偷工,做得比较随意,导致流水不畅,非常不好看。无论坡度如何,水流到地漏的位置都不会彻底流干净。



关于地漏,你想知道的都在这了



⑦严重不合格


直接在地砖上挖洞安装地漏,同一片瓷砖处在同一水平面上,没有办法形成凹槽引入水流,无法起到良好的排水效果



关于地漏,你想知道的都在这了




关于地漏,你想知道的都在这了


【内芯材质】

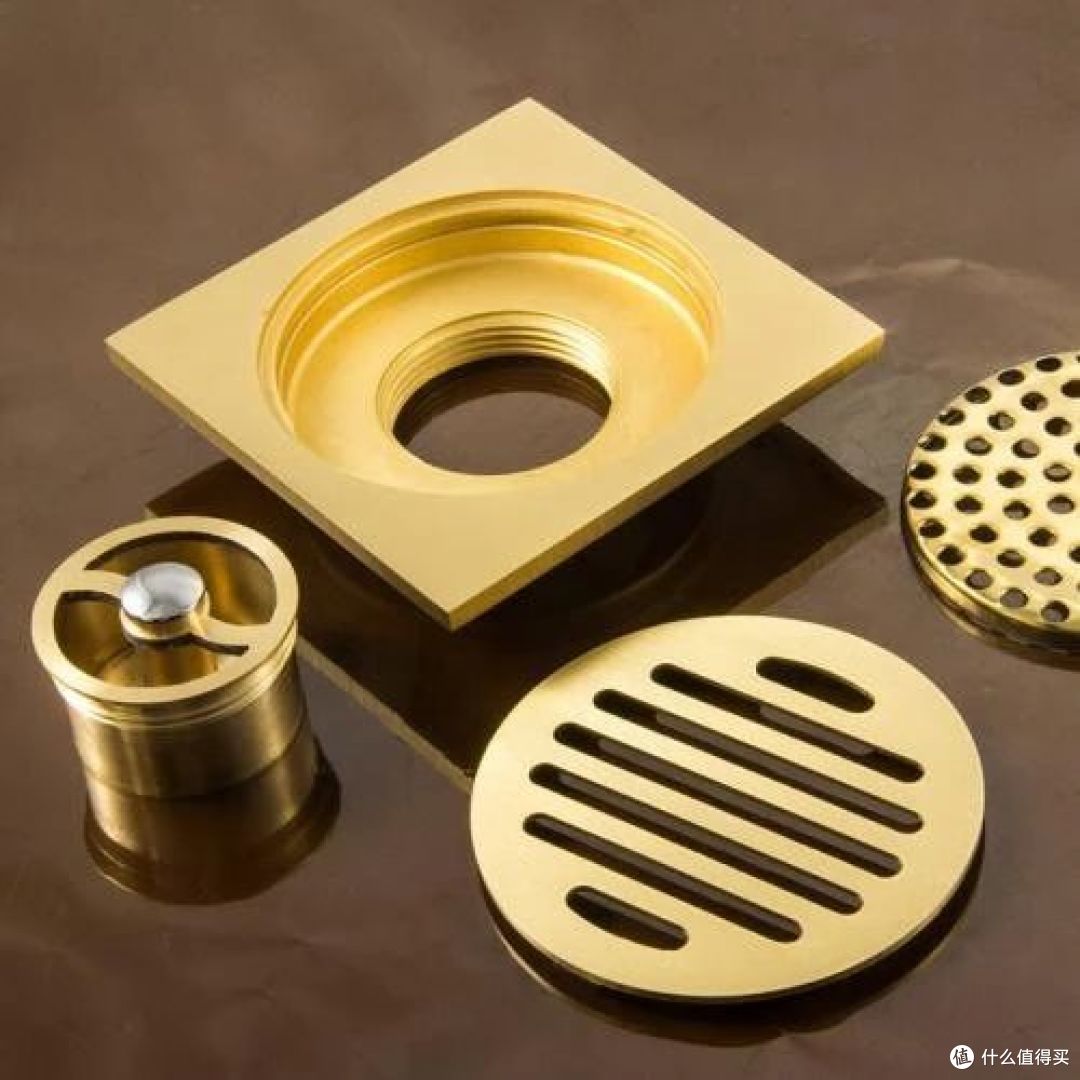

①全铜



关于地漏,你想知道的都在这了



②普通合金、合金镀铜(冒充全铜卖)



关于地漏,你想知道的都在这了



③不锈钢



关于地漏,你想知道的都在这了



④ABS工程塑料



关于地漏,你想知道的都在这了



⑤硅胶



关于地漏,你想知道的都在这了



普通合金材质容易被腐蚀老化,容易失效,低端便宜的地漏多用这种。


全铜、不锈钢地漏芯耐腐蚀能力好,对加工精度高(密封性),质量好的价格贵,性价比不高。


ABS工程塑料和硅胶材质,不生锈腐蚀,塑料橡胶最大天敌紫外线(阳光)也照不到它(埋在地下),另外家庭排水的温度一般在0~80℃之间,不担心高低温变化大导致脆化的问题,可以说作为内芯是非常适合的材料,同时能降低地漏的整体成本,性价比高。


【主体及面板材质】


①合金镀铬:易生锈,颜值闪亮,表面易刮花。(廉价地漏首选材质,都说自己是全铜锻造。)



关于地漏,你想知道的都在这了



②304不锈钢拉丝:不易生锈,拉丝表面耐刮花,哑光质感。



关于地漏,你想知道的都在这了



③全铜镀铬:不易生锈,外观闪亮,但表面容易刮花(使用前后落差大)。



关于地漏,你想知道的都在这了



④全铜镀镍拉丝:不易生锈,拉丝面耐刮花,哑光质感



关于地漏,你想知道的都在这了




关于地漏,你想知道的都在这了




1.地漏类型选择


①安装高度足够高(12cm以上):可以考虑深水封地漏(一般都会带滤网),排水速度适中,防臭防虫效果好,最好买带防倒灌硅胶的。

建议:在淋浴区使用,要做好地面排水坡度,淋浴排水基本可以满足需求,不用担心水泡脚。


②安装高度适中(8~12cm):推荐T型结构的自封型(洗衣机位置不要用,会返水),排水快,防臭效果好,UFO清洁比较简单,T型适中。

建议:选内置滤网的,方便清理,尤其T型结构,金属材质建议选复合了塑胶材质的紧密性更好。


③安装高度矮(6~8cm),排水管为40管或者改过下水:推荐翻板型和V型芯,安装高度基本没限制,下水适中,清洁超简单。

建议:带滤网,这两种芯都是直接有什么排什么下去,过滤效果全靠面板和滤网。


2.地漏面板选择


全铜的或304不锈钢的,推荐拉丝面。(全铜拉丝质感优于不锈钢),面板厚度足(踩不变形)。如果安装在很不显眼的地方,颜值就不是很重要了,防锈耐用就行。


3.内芯材质选择


预算足够选优质全铜、不锈钢内芯(最好是有做密封圈的),想性价比高用ABS内芯和硅胶内芯。


4.提前购买,确定总数量、安装高度(重要),不懂可以问下师傅(水电或者泥水师傅)。


5.想排水快,除了地漏选好,安装正确也很重要(略低于地面1~2mm),更重要的是地面排水坡度合理(2%~3%,也就是每米降低2~3厘米)。
