装机理由

EVGA SuperNOVA 550 GM SFX金牌全模组电源开箱晒单购买理由▲前端时间不是刚入了一套2700x+X470太极的组合,所以闲置了1600X+B350M盘迫击炮的组合,于是想着不能就这么闲置着,于是把老的平台移植到小机箱,80金牌、SFX全模方案:EVGA发布SuperNOVAGMSFX450W/550W/650W电源80金牌、SFX...pm2dragon| 4 评论12 收藏8查看详情

 ▲前段时间刚发了文,为了换小机箱,上了EVGA的sfx电源

想数框框AMD 锐龙2700X开箱简测购买理由#晒单大赛#打造RYZEN锐龙1600X+Sapphire蓝宝石588吃鸡平台#晒单大赛#打造RYZEN锐龙1600X+Sapphire蓝宝石588吃鸡平台...那些年折腾过的原厂轴主题征稿活动开始啦,来分享...pm2dragon| 6 评论22 收藏22查看详情

▲入了一套2700X+X470太极的组合

#晒单大赛#打造RYZEN 锐龙 1600X + Sapphire 蓝宝石 588 吃鸡平台自从9月开始吃鸡以来,我的老电脑平台(11年组装)就有点力不从心了,1080P下低特效下平均帧率只有30不到,具体配置可以看我15年发的文章,心心念念想升级一波,无奈内存价格太高,也不是刚需就考虑再缓缓,各种巧合下10月底上了蓝宝石588的1749的车,于是打定决心换锐龙平台了一、主要配件▲因为老电pm2dragon| 51 评论76 收藏79查看详情

▲本次装机基于闲置的1600X+B350M迫击炮这套一代锐龙全尺寸matx平台塞进到接近于itx主机尺寸的机箱内,尺寸非常极限的一次装机,当然最后有基于二代升级的配置推荐,大家可以参考下

配置情况

CPU:1600X

AMD 锐龙 5 2600X 限量版 处理器 (r5) 6核12线程 AM4 接口 3.6GHz 盒装CPU1399元京东去购买看百科



AMD 锐龙 5 1600X 处理器 (r5) 6核AM4接口 3.6GHz 盒装CPU1159元京东去购买

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

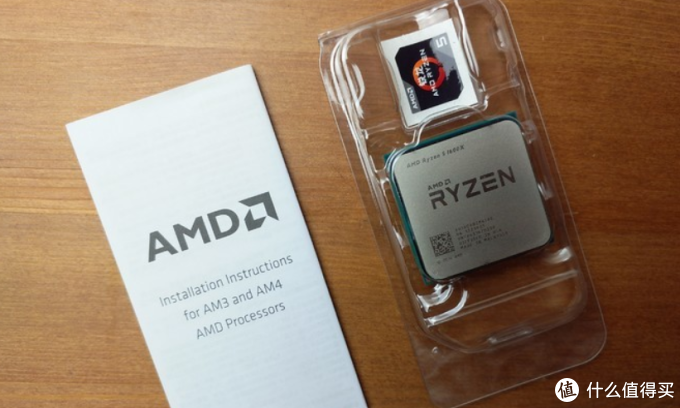

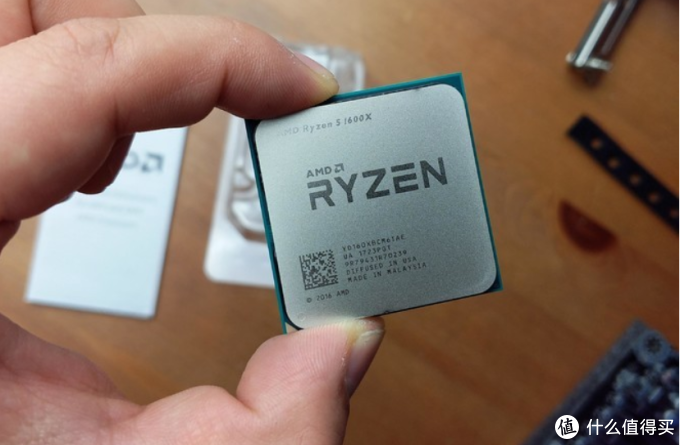

▲原来保留下来的1600X,当然新装机的话建议上2600X

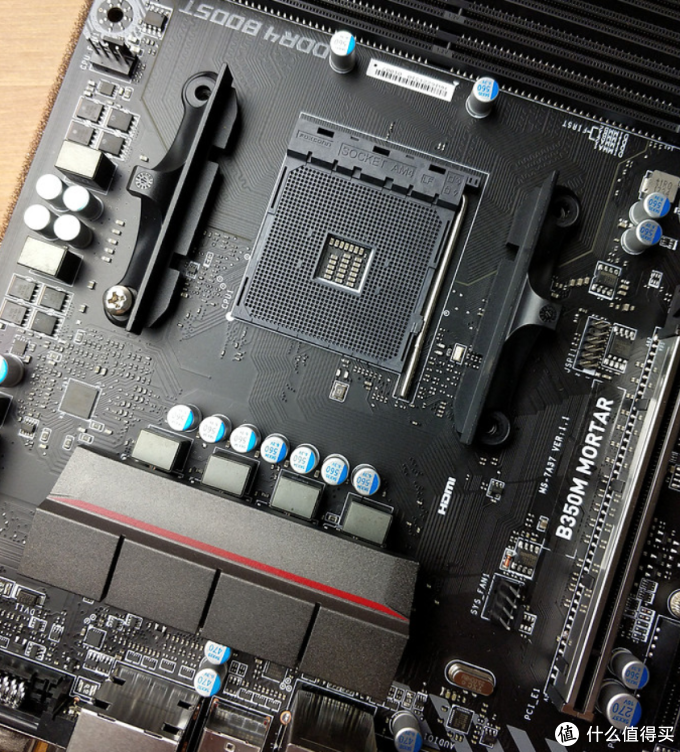

主板:MSI B350M迫击炮



微星(MSI)B450M MORTAR迫击炮 电竞主板 支持2400G/2600X/2700X CPU(AMD B450/Socket AM4)569元京东去购买看百科



金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

▲同样道理,新装机可以选择B450系列主板,鉴于这个机箱的问题,建议不买全尺寸的MATX主板,电源上可以省下不少钱

内存:十铨(Team) DELTA RGB系列 DDR4 3000 16G(8G×2)套装



十铨(Team) DELTA RGB系列 DDR4 3000 16G(8G×2)套装 台式机内存 黑色495元京东去购买看百科



金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

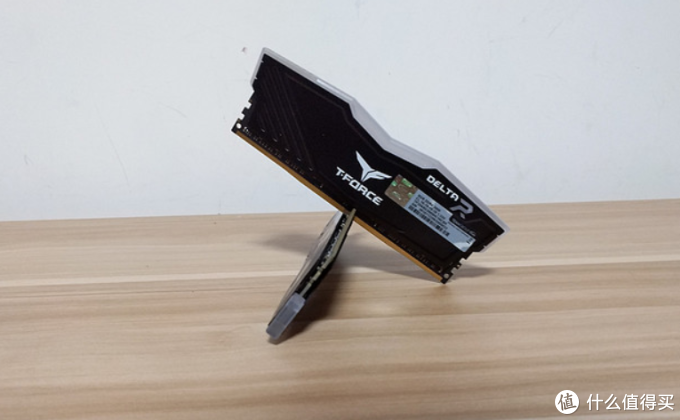

▲内存条从主力机上拆下来两条,毕竟现在内存下降通道,选用用了十铨rgb灯条,b350m主板3000内存条最高了


硬盘:忆捷960g固态硬盘

忆捷(EAGET)960GB SSD固态硬盘 SATA3.0接口 2.5英寸 E300系列 大容量新体验 三年换新538元京东去购买看百科

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

▲上次便宜买的,量大就行了,测评可以看下我的文章,二奶机无所谓,不浪费钱了



5毛都不要了----忆捷(EAGET)E300 960GB 固态硬盘开箱测评一、购买理由朋友淘汰了一套E3V3平台的板U内存三大件,于是拿来搞个办公机,准备搞个固态硬盘和亮机卡就行了忆捷(EAGET)E300960GBSATA32.5英寸SSD固态硬盘忆捷(EAGET)E300960GBSATA32.5英寸SSD固态硬盘...pm2dragon| 14 评论17 收藏15查看详情



显卡:蓝宝石580超白金

蓝宝石(Sapphire) RX580 8G 白金版 OC Apex英雄 电脑游戏独立显卡1249元京东去购买看百科



金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

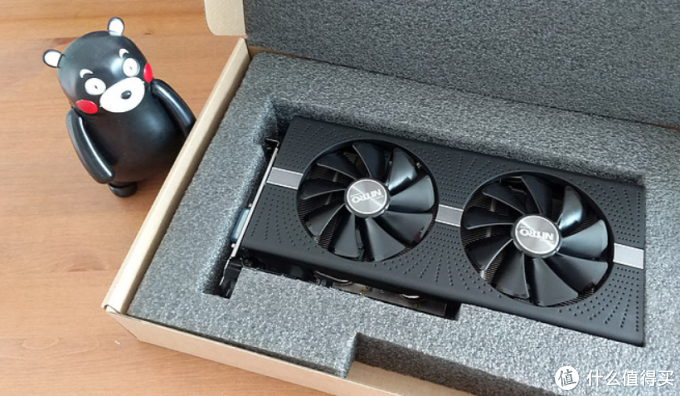

▲蓝宝石588超白金显卡,和锐龙很搭配的选择

#晒单大赛# Sapphire 蓝宝石 RX580 8G 超白金显卡 开箱评测(附吃鸡屁股小纪)新补货:Sapphire蓝宝石RX5808GD5超白金显卡新补货:Sapphire蓝宝石RX5808GD5超白金显卡值友爆料原文:售罄新补货!售罄新补货!售罄新补货!最后一波了,昨天有人爆料售罄了,今天刚补货的,我刚下了单!...pm2dragon| 18 评论48 收藏31查看详情

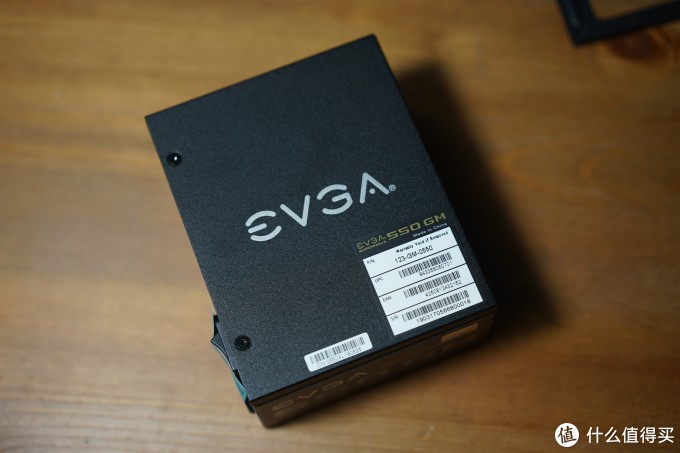

电源: EVGA 额定550W GM电源

EVGA 额定550W GM电源(SFX小机身/80PLUS金牌/全模组/7年质保/9cmDBB风扇/ECO节能/全日系电容)699元京东去购买看百科

▲电源由于机箱如果要塞全尺寸matx的话必须要选sfx电源,所以没什么选择余地,如果不是全尺寸的matx可以省下一半的钱

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

机箱: 美铝M3铝合金电脑机箱

金河田(Golden field)美铝M3铝合金电脑机箱 钢化玻璃侧透台式迷你小主机箱MATX/MINI-ITX主板21*24内339元京东去购买看百科



金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

▲支持全尺寸matx主板和普通显卡的体型接近itx机箱的matx机箱,选择了很久,只有这个符合我的需求

机箱散热:大镰刀

大镰刀(scythe)SC8010KH12H-P (风八/机箱风扇/ 8厘米风扇/ 3000 PWM )32.9元京东去购买看百科



金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

▲垃圾机箱散热风扇都没有,只能自己买,大镰刀的扇叶多转速快,所以就选它了

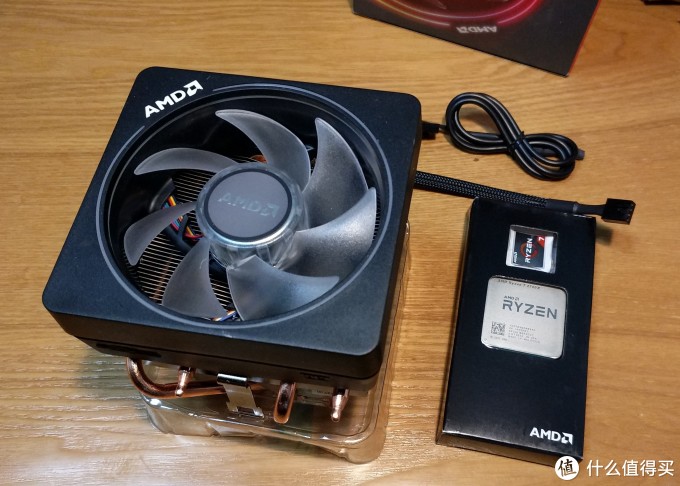

Cpu散热:2700X原装幽灵散热器

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱


安装

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

▲机箱尺寸为165*330*330,是支持普通显卡的matx机箱里面为数不多的选择,否则也不会选择它,



金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

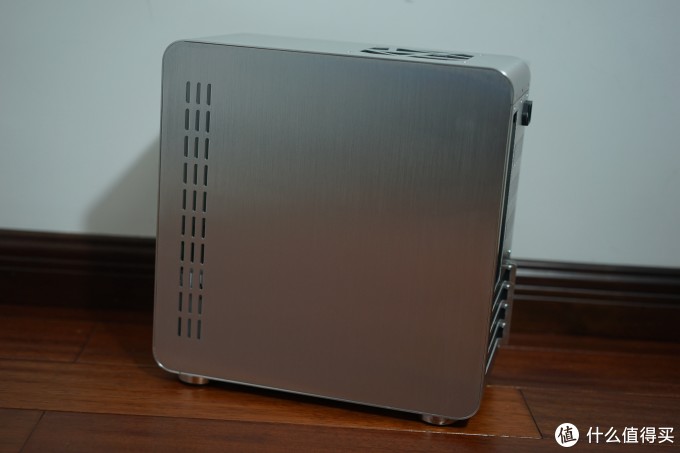

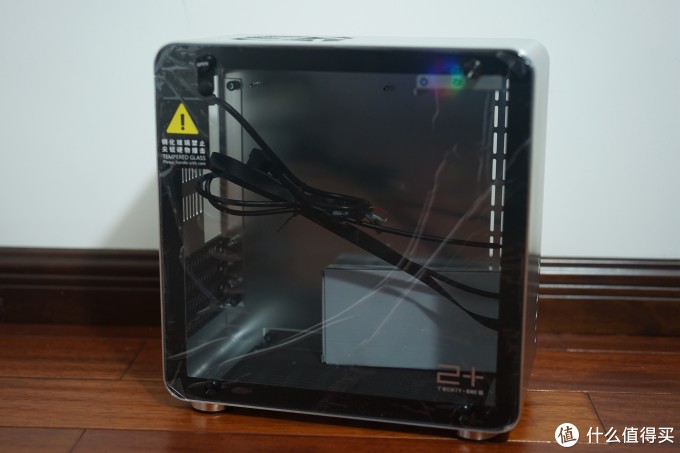

▲采用铝制拉丝材质,另一面采用钢化玻璃侧透设计

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

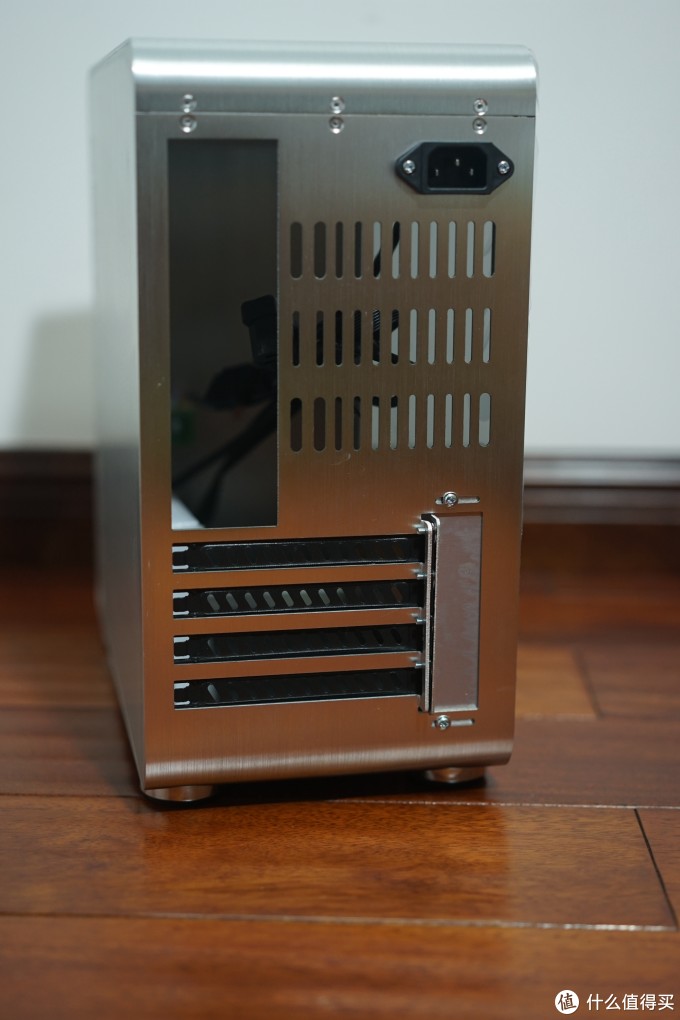

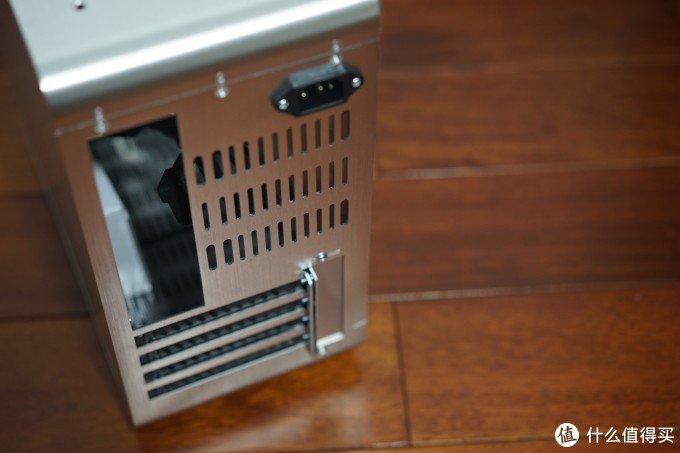

▲背部IO及散热孔等

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

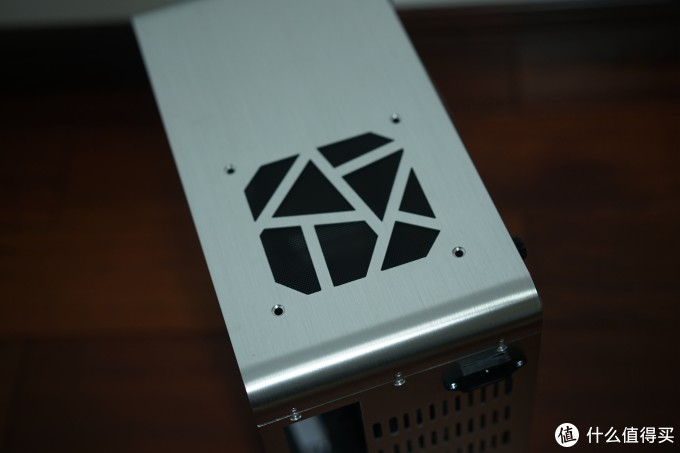

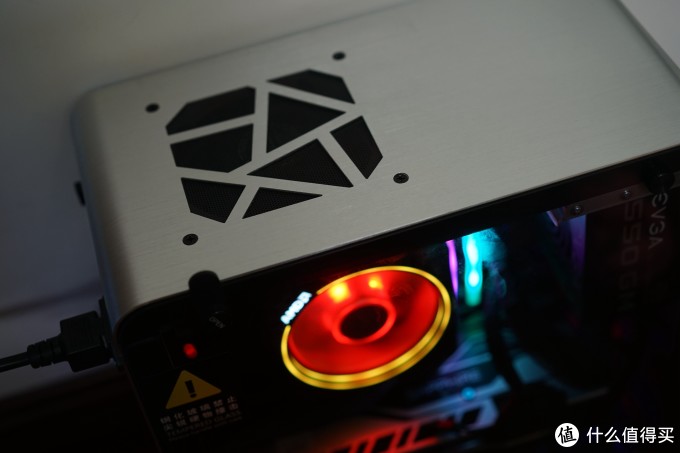

▲顶部的散热出口,设计的图案看不懂大概是logo变得吧

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

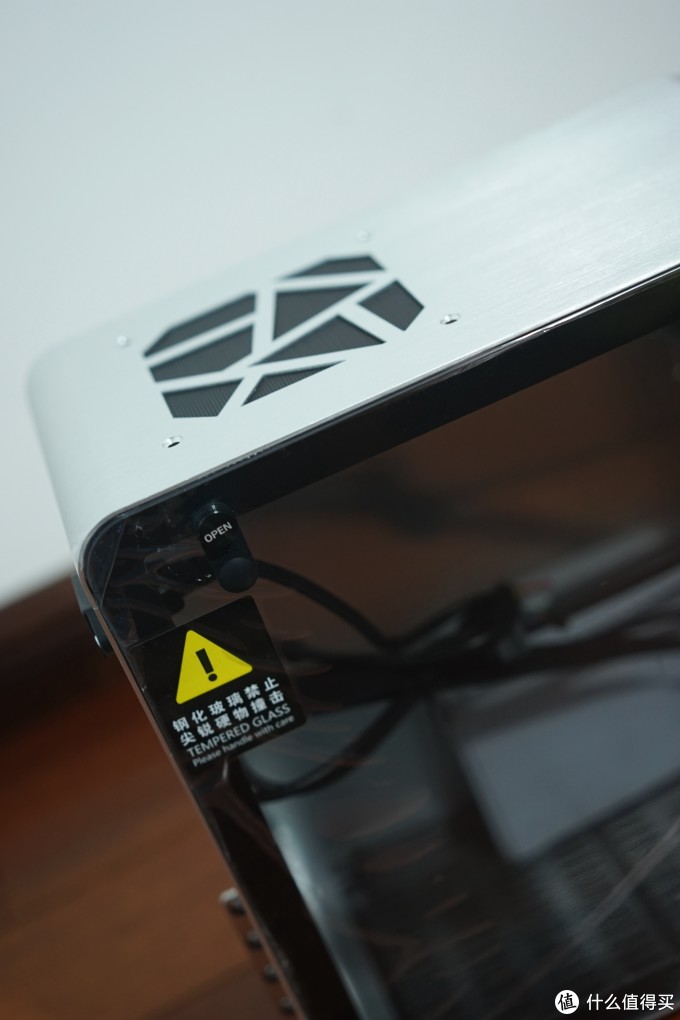

▲钢化玻璃的玻璃提带设计,便于拆卸

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

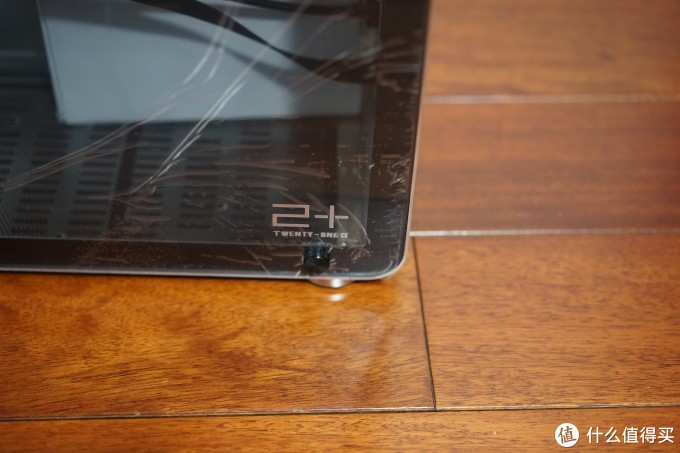

金河田的21系列,主打小巧

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

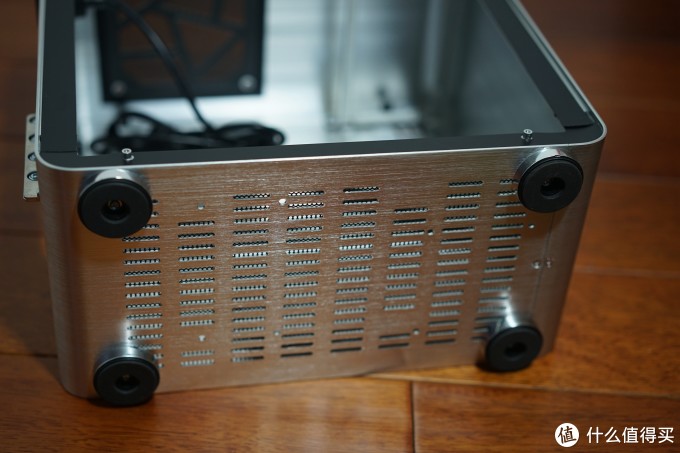

▲底部散热孔和脚垫,底部和顶部出风口均设计了防尘网

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

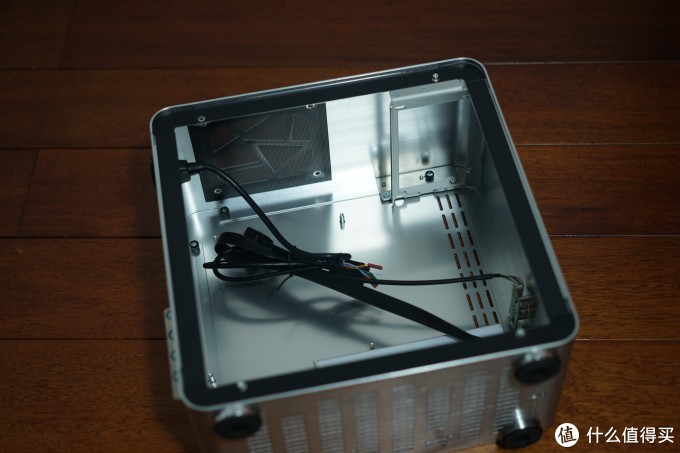

▲内部空间很小,背线就别想了,走线都很困难

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

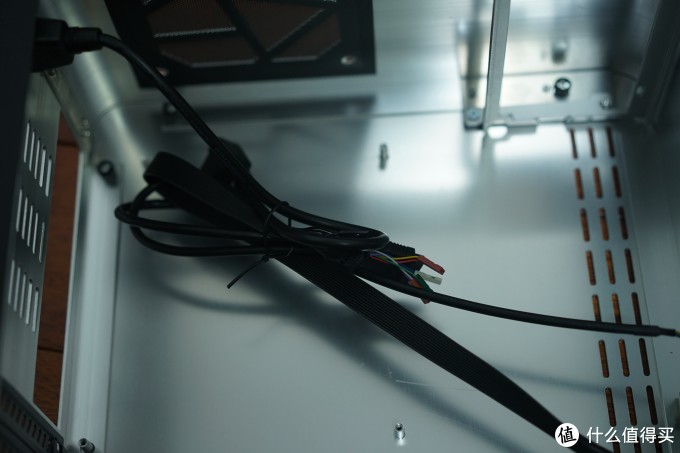

▲机箱内部线缆

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

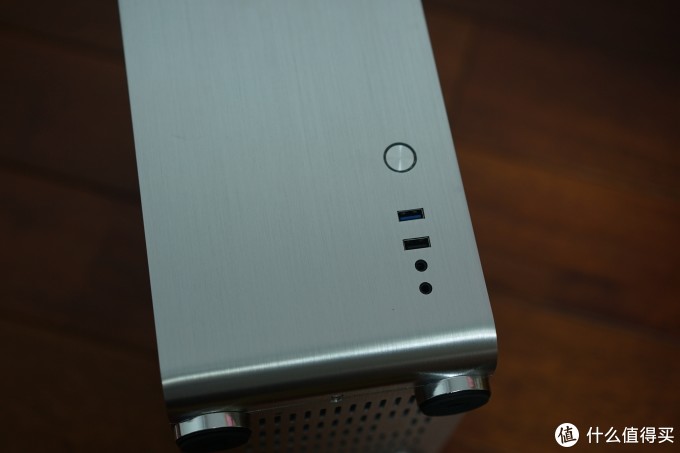

▲前置的开关以及2个usb和音频接口

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

▲先固定主板显卡等

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

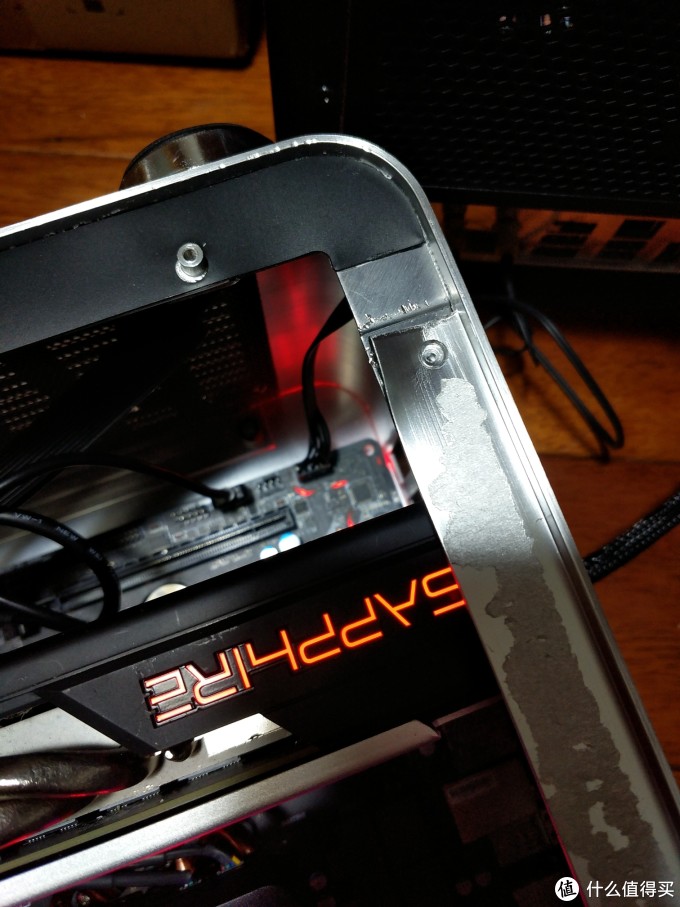

▲580太高了,必须要和主板固定后一起安装,否则死活塞不进去,还想着把机箱侧边给翘掉

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

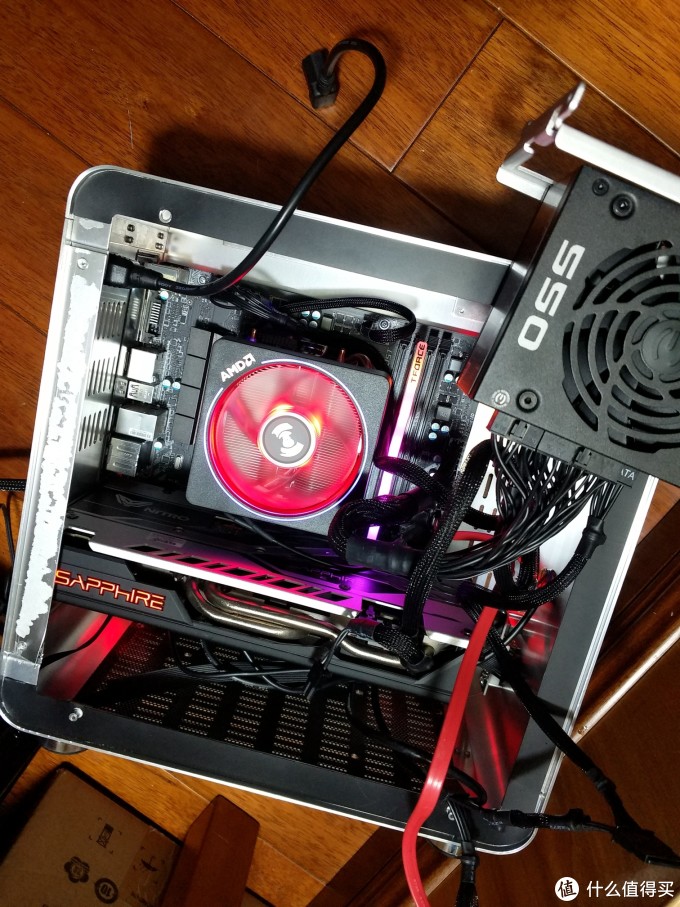

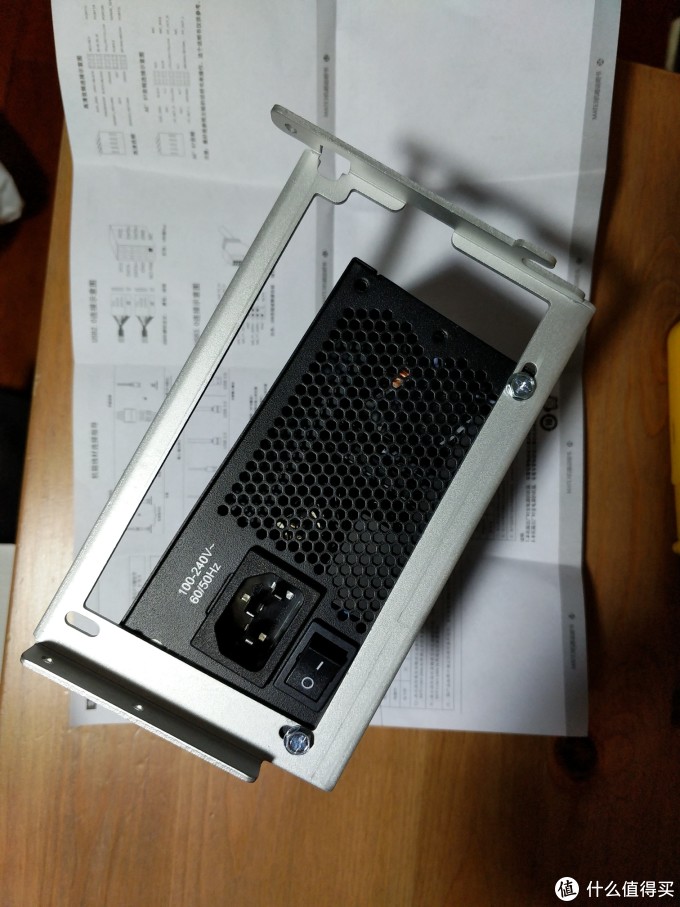

▲所有接线完成,固定后最后装电源,sfx电源固定好即可,没什么大问题

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

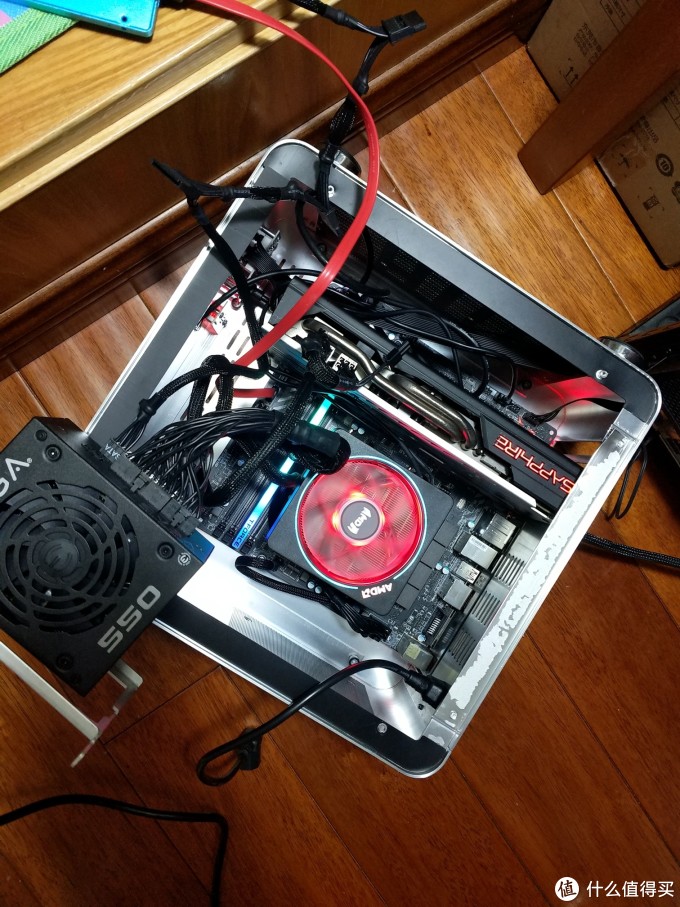

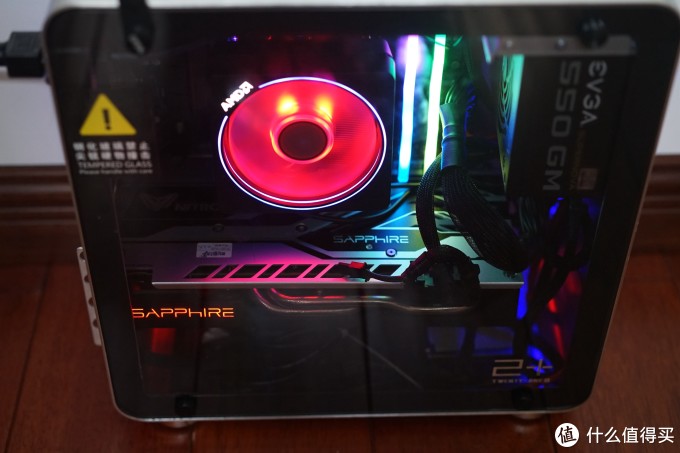

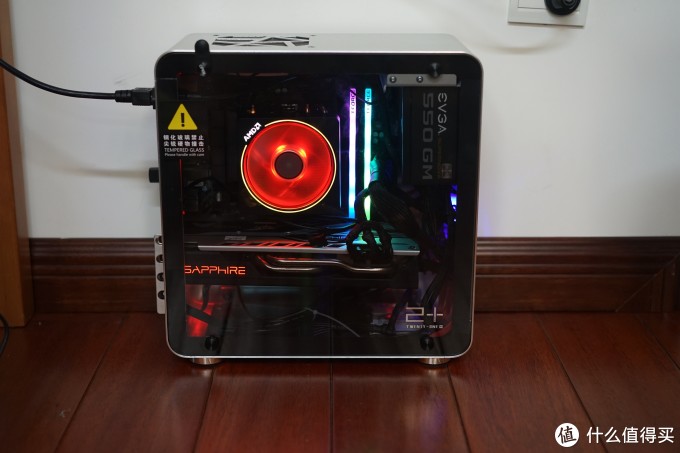

▲安装完毕亮机测试,显卡供电线是顶到钢化玻璃的,其他一切刚刚好,EVGA的模组线太硬了,再加上机箱空间小,别想着走线了,能塞进去就不错了

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

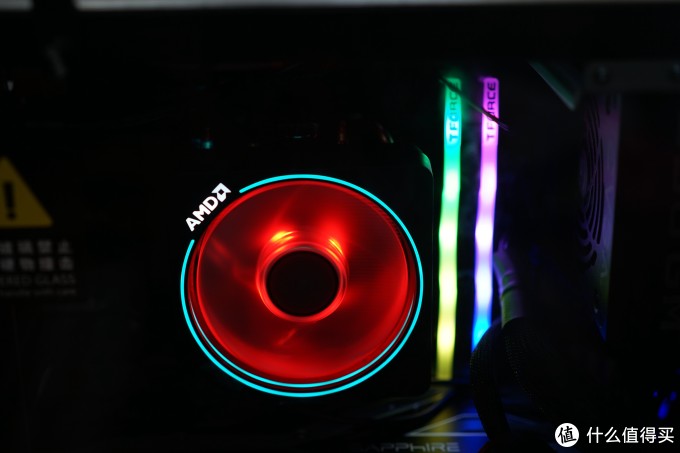

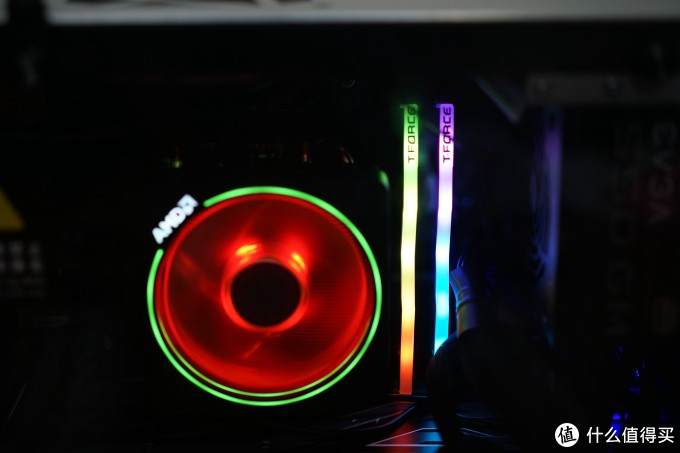

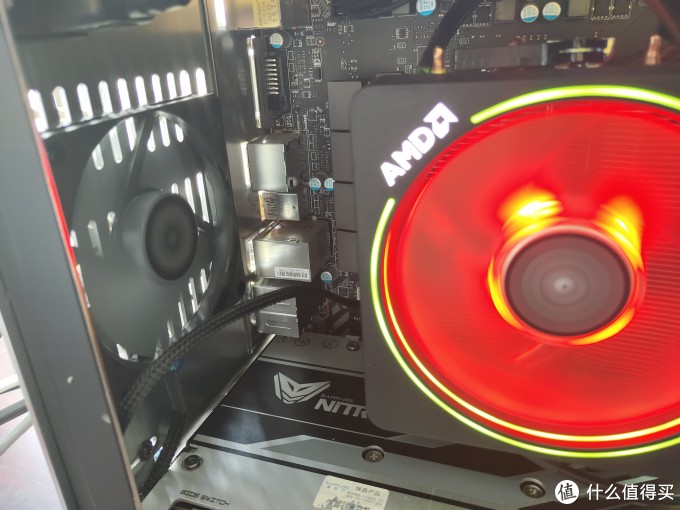

▲幽灵散热器真不错,咸鱼还得卖150快呢

金牌装机单-极限装机体验-全尺寸Matx平台如何强行塞进小机箱

总结

1、整套配置是基于一代锐龙平台打造的,所以部分有所更新调整,电源加机箱价格就到了1000块,算上板u卡三件套咸鱼再便宜也得1500吧,内存大概500快,固态买256g的大概也是250左右,所以最低大概3300-3500左右就可以做到;

2、这个机箱说实话不值300+的价格,和我当时买的乔思伯RM3差距有点大,无论是做工材质还是细节,金河田只抄外表,材质质感low、做工粗糙、毛糙的感脚很强烈,最恶心的是明知道自己散热不好,也不给你配个风扇,还要另外加钱,如果对体积要求不高的,不建议购买;

3、整机AIDA64稳定性测试时,1小时后保护性关机,闷罐属性,看来还要加强散热,考虑再增加一点出风口,否则夏天熬不过去;

4、安装的时候先点亮系统,再行安装,主板和显卡一同放入固定后最后安装电源,否则无法装机,如果非全尺寸matx可以考虑使用标准电源。

5、最后推荐一下升级2代锐龙装机的几个需要更换的配置吧,当然价格要提升到4000+了

板U

华擎(ASRock)B450M-HDV R4.0主板+AMD 锐龙 5 2600 板U套装1528元京东去购买

 2600+华擎B450M ,主要考虑华擎B450M这块板子尺寸较小,可以支持标准电源,省下一笔不小的花费,当然有SFX电源的用户可以考虑华擎这块钢铁传奇,搭配侧透

华擎(ASRock)B450M Steel Legend主板(AMD B450/AM4 Socket)559元京东去购买看百科

电源


酷冷至尊(CoolerMaster)额定550W V550游戏电源(80PLUS金牌/全模组/全日系电容/短机身/可背线/质保五年)499元京东去购买

 电源还是结合预算考虑一下

显卡

微星(MSI)电竞装甲师 GeForce GTX 1660 Ti ARMOR 6G OC 1860MHz GDDR6 电脑独立游戏电竞显卡2099元京东去购买看百科

 显卡也是同样结合预算下单吧,反正和588尺寸一样或者小的都可以塞进去,二奶机的话矿卡也可以考虑下
