耳机玩咖 篇三十五:Beats Pill蓝牙音响拆解和维修

2020-03-24 16:15:25 1点赞 4收藏 0评论

创作立场声明:欢迎转载,转载请注明出处

Beats Pill蓝牙音响拆解和维修

修复完好的Beats Pill

Beats Pill蓝牙音响拆解和维修

正在充电中的Beats Pill

感谢强大的祖国,很好的控制了新冠疫情,我们这些数码控又可以浪了。废话不多说,进入正题。

一、Beats Pill拆解

Beats Pill蓝牙音响拆解和维修

螺丝藏在橡胶底座下,这样设计有点费双面胶啊,可以看到右侧带线入和输出,左边充电口带指示灯。

Beats Pill蓝牙音响拆解和维修

翻个身看另一面,LOGO也带指示灯。

Beats Pill蓝牙音响拆解和维修

结构相对简单,先拆左边这个大环,再拆右边两个小的,作用类似卡箍,容易拆,但别暴力强拆。

Beats Pill蓝牙音响拆解和维修

内部结构比较合理,从拆机情况来看是正品,结构比较紧凑,四个小喇叭,看上去短小有力Beats Pill蓝牙音响拆解和维修

Beats Pill蓝牙音响拆解和维修

主控制板,芯片上贴了标,就没去揭。

二、Beats Pill故障原因和维修

Beats Pill蓝牙音响拆解和维修

故障原因是充电MicroUSB母座没了,仔细看了下比较简单,只是充电小板是垂直主控板设计的,一般要避免这种设计,不抗外力。

Beats Pill蓝牙音响拆解和维修

维修方案是外接个标准母座,用两根线连接到充电板上,试了下,可以用。

Beats Pill蓝牙音响拆解和维修

因为修的太快,结构也很简单,很多细节图也没留,回头会传个视频到B站上,有兴趣的可以看下。

三、经验总结

为什么要用导线将母座连到板上,不直接焊上去了?主要是设计的PCB板上没有焊点,用导线焊好会比较牢靠,再把板上的焊点用绝缘胶带贴上,就可以防止短路了。

Beats Pill蓝牙音响拆解和维修

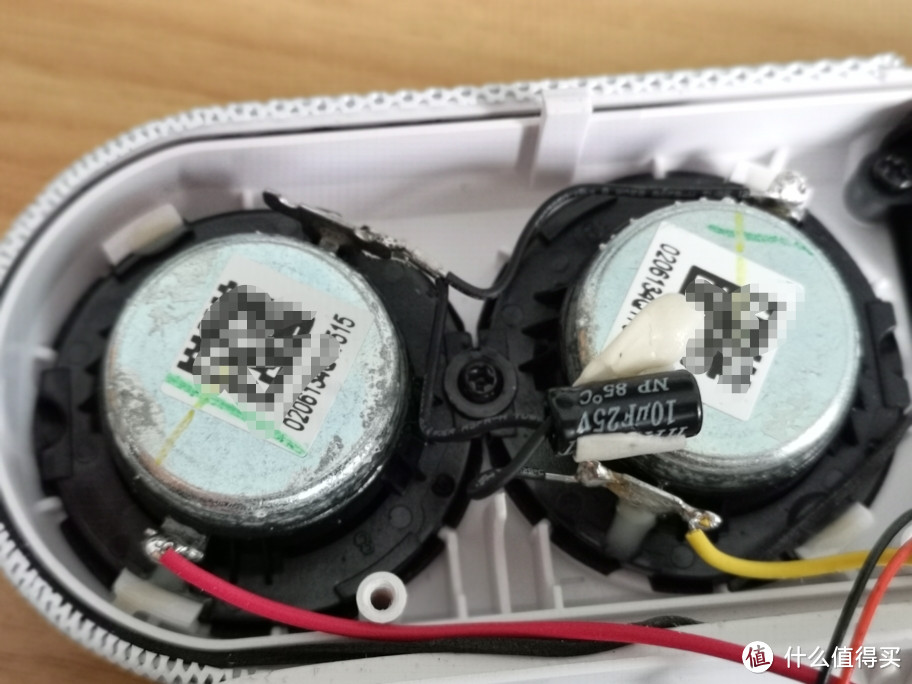

简单看了下,里边的喇叭上每边有一只串了个10uF的电解电容,这个起什么作用了?起到的是分频的作用,滤掉喇叭的低频信号,让高频更好。

这一帖主要讲拆解和换USB母座,难度系数比较低,有兴趣的可以自己动动手
