内置电压电流表，华科隆30W 1A1C PD数显充电器开箱评测

最近充电头网拿到了一款华科隆1A1C PD充电器，支持1A1C双口输出，最大输出功率30W，适合手机平板用户使用，与其他常见的充电器不同，他在接口面板上内置了一块电流表，用户随时都能知道设备的充电状态，是否快充一目了然。下面来测试一下华科隆这款产品，看看各方面表现如何。

一、充电器介绍

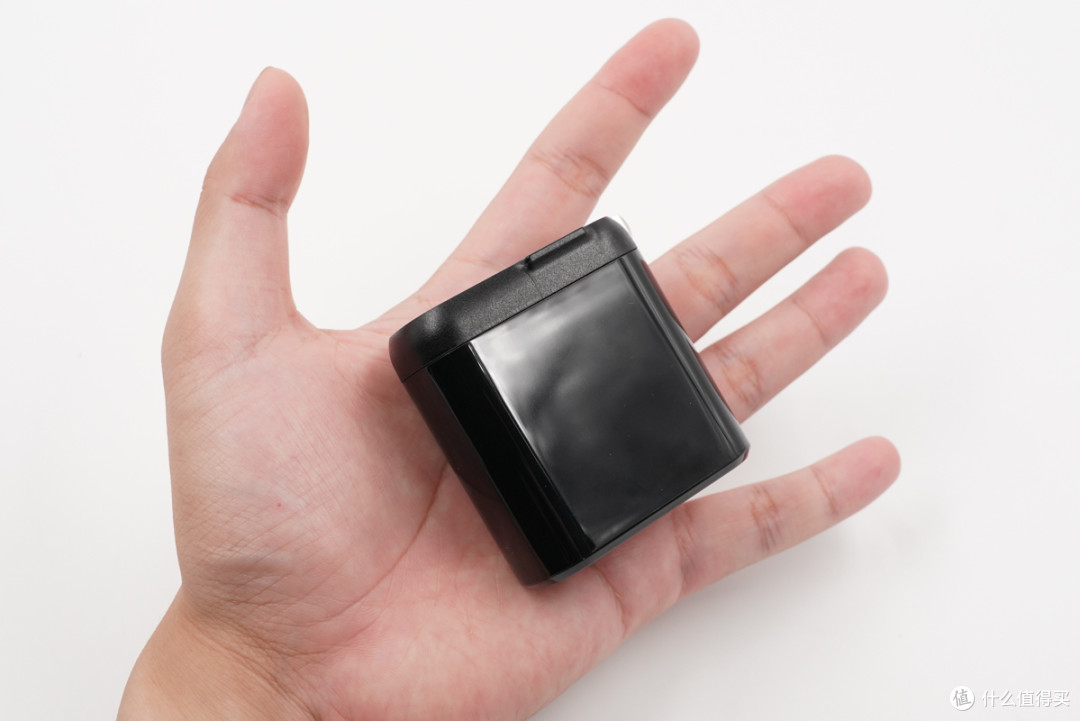

华科隆30W 1A1C PD数显充电器一共有黑白两色可选，接口配置为1A1C两种接口，可支持新旧设备通用性更高，接口位于面板上部分，下部分是一个隐藏的数码管电流表，是这款产品的一大特色。

产品壳体带有两种表面工艺，主体结构亮面反光，底盖是磨砂哑光处理。

插脚方面采用了可折叠插脚设计，外出时可将插脚收纳进壳体内，避免与行李互相刮蹭。

铭牌参数部分。

型号：HKL-USB67

输入：100-240V 50/60Hz 0.7A

Type-C输出：5V3A / 9V2.6A / 12V2.5A / 15V2A / 20V1.5A

USB-A输出：5V3A / 9V2A / 12V2A

双口总输出：5V3.4A

制造商：深圳市华科隆电子有限公司

二、特色电流表

华科隆30W 1A1C PD数显充电器在输出接口旁边带有一个隐藏式的电流表，待机状态下息屏，充电时电流表会亮起，显示当前工作的电压值（5V/9V/12V/15V/20V固定档）、电流值（实时变动）。

为iPhone 11 Pro Max充电，电流表显示当前处于9V PDO输出状态，电流为2.4A，可以判断出功率是21.6W处于快充状态。

为iPad mini5充电，电流表显示当前处于15V PDO输出状态，电流为1.3A，可以判断出功率是19.5W处于快充状态。

为Macbook Pro 13充电，电流表显示当前处于20V PDO输出状态，电流为1.4A，可以判断出功率是28W处于快充状态。

三、体积重量

1、重量

重量为84.8g。

2、三围

长度57.69mm。

高度56.86mm。

厚度26.97mm。根据三围参数可计算出功率密度，华科隆30W充电器功率密度为0.33W / cm³。

四、USB基础参数

1、USB-C

使用POWER-Z KT001 USB测试仪读取充电器USB-C PDO报文，一共包含五个固定电压PDO，分别是：5V3A / 9V3A / 12V2.5A / 15V2A / 20V1.5A，还包含了两组PPS：3.3-12V2.5A / 3.3-20V1.5A。

使用POWER-Z KT001对USB-C接口进行快充协议轮询，USB-C接口仅带有APPLE0.5A、DCP协议，不包含常见的快充协议，充电器USB-C口为纯USB PD充电器。

2、USB-A

使用POWER-Z KT001对USB-A接口进行快充协议轮询，USB-C接口支持APPLE2.4A、QC3.0、QC2.0、AFC、FCP、SCP等快充协议。

五、兼容性测试

1、USB-C

iPhone11 Pro Max支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro Max充电，功率为9.35V 2.51A 23.56W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

iPhone11 Pro支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro充电，功率为9.32V 2.5A 23.31W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

iPhone SE支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone SE充电，功率为9.29V 1.66A 15.5W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

iPad Pro 10.5支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPad Pro 10.5充电，功率为15.47V 1.94A 30.06W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

Macbook Pro 13支持USB PD快速充电，使用USB-C为Macbook Pro 13充电，功率为20.56V 1.44A 29.64W，成功握手USB PD快充。

测试数据制作成表格，不管是iPhone手机、iPad平板、还是Macbook笔记本华科隆充电器USB-C接口对所有测试的设备都能正常握手快充，iPad Air2也顺利握手了APPLE2.4A协议。

功率数据制作成柱状图，iPad平板、Macbook Pro笔记本充电功率接近30W充电器最大值，iPhone 11系列充电功率超过了22W，而旧的iPhone X系列功率在17W左右，iPhone SE功率也达到了15W，iPad Air2握手APPLE2.4A协议功率13W。

2、USB-A

iPhone11 Pro Max支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 Pro Max充电，功率为5.18V 2.34A 12.14W，成功握手Apple2.4A协议，并达到功率最大阶段。

iPhone XS支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone XS充电，功率为5.16V 2.35A 12.15W，成功握手Apple2.4A协议，并达到功率最大阶段。

iPad Pro 10.5支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPad Pro 10.5充电，功率为5.16V 2.32A 12W，成功握手Apple2.4A协议，并达到功率最大阶段。

测试数据制作成表格，华科隆充电器USB-A接口对测试的iPad平板、iPhone手机都握手了快充协议。

测试数据制作成表格，大部分设备充电功率都达到了12W以上，符合苹果快充协议的标准。

六、双口输出

华科隆1A1C支持双口同时充电，USB-C连接iPhone 11，USB-A连接iPhone SE，充电器功率策略为双口锁定5V，从充电器电流表中可以看到当前系统总输出功率为5V3.0A。

七、带载测试

使用EB程控电子负载测试充电器最大输出功率，连接USB-C接口诱骗至20V输出电压，以0.1A为电流步进单位，10秒为步进时间幅度，录得最大输出功率为20.4V 1.9A 38.8W，比额定功率多了29%余量，可适应更多复杂的场合不会被拉爆重启。

按照20V 1.5A标称额定功率对充电器USB-C进行满载测试，测试过程中电压值呈水平直线，无明显波动情况，长时间满载也十分稳定。

八、温升

很多读者非常关心充电器发热量，所以我们加入了温升测试，但首先要明白几个温升测试小知识。

充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关，功率密度低的产品因为体积大有足够的空间让元件布局隔开，表面温度会较低，但体积往往十分巨大。而功率密度高的产品，内部往往采用了立式插板元件堆叠等设计，尽可能地将充电器做小方便用户携带，理论上温度会比功率密度低的产品热。

另外单口充电器与多口充电器因为电路设计上不同的发热也有区别，单口充电器属于AC to DC直接输出方式，多口充电器则是AC to DC to DC，经过二次压降发热量相对单口充电器会高一点。

室温25度的环境下，华科隆30W 1A1C PD数显充电器按照额定功率20V1.5A进行满载，1小时后使用FLIR热成像仪拍摄发热图，最热处温度为61.4度，温升36.4度。

B面最热处温度为68.5度，温升43.5度。

目前国家标准中对充电器表面温度要求是，不高于95度，华科隆充电器测试最高温度仍比国家标准低26.5度，这些温度都是符合安全使用标准的。

九、实机充电

1、苹果18W原装充电器

小编选取了支持USB PD快充的iPhone 11作为测试对象，先看看苹果原装18W PD充电器测试数据。半小时苹果原装18W PD充电器对iPhone 11充入了53%电量，1小时充入80%电量，全程充满时间为2小时16分钟。

2、华科隆

华科隆实际充电测试选择了iPhone 11 Pro作为对象，POWER-Z上位机记录充电全程数据。充电开始进入了第一个功率平台，功率为9.28V 1.97A 18.3W，维持了18分钟。18分钟至30分钟是第二个功率平台，功率为9.24V 1.52A 14.08W。36分钟至46分钟是第三个功率平台，功率10W左右，之后电流开始走低。

充电进入到54分钟时，iPhone已经充入了大部分电量，电压从9V策略调整为5V策略（苹果原厂18W充电器也会有这个策略），切换低电压输入让手机末期充电饱和度更高，之后转变为常见的恒压曲线直到结束。

华科隆30W 1A1C PD充电器对iPhone 11充电，半小时充入55%，1小时充入83%，全程充满耗时2小时17分，与苹果原厂18W充电性能接近。

充电头网总结：

华科隆30W 1A1C PD数显充电器支持30W功率输出，带有1A1C两种接口配置方便新老接口用户使用，USB-C一共有五个固定电压PDO，分别是：5V3A / 9V3A / 12V2.5A / 15V2A / 20V1.5A，还包含了两组PPS：3.3-12V2.5A / 3.3-20V1.5A。快充协议方面USB-A口支持APPLE2.4A、QC3.0、QC2.0、AFC、FCP、SCP等快充协议，USB-C口为纯PD快充。

内置电流表，待机时屏幕会熄灭，充电时显示当前工作的电压值（5V/9V/12V/15V/20V固定档）、电流值（实时变动），用户可知道设备当前充电的电压电流。

相比起普通充电器，华科隆30W 1A1C PD数显充电器玩法多样，随时随地知道设备充电状态，方便用户判断设备功率是否处于快充，是否充满等，不管是趣味性还是可玩性都极具特色，值得推荐。
