拆解报告：Sunniwell朝歌科技无线投屏器
2020-05-22 10:04:53
1点赞
1收藏
0评论
朝歌科技是一家融合视讯终端产品的设计与制造服务提供商，公司主营IPTV终端、DTV/IPTV混模终端、家庭媒体中心等网络终端设备及信息家电产品的研发、生产和销售。
今天我爱音频网拆解的是来自朝歌科技的一款无线投屏器，它支持主流的AirPlay、DLNA和Miracast投屏协议。与手机和软件自带的投屏功能相比，专用投屏器对于不同设备的兼容性会更好，体积也比较小巧、便携。下面一起来看详细的拆解报告吧~
一、朝歌科技无线投屏器 开箱
包装盒内物品比较简单，无线投屏器一台、充电线一根，还有一根HDMI转换线。
USB-A to Micro-USB的充电线。
标准的Mini HDMI转接线。
Mini HDMI转接线 接口特写。

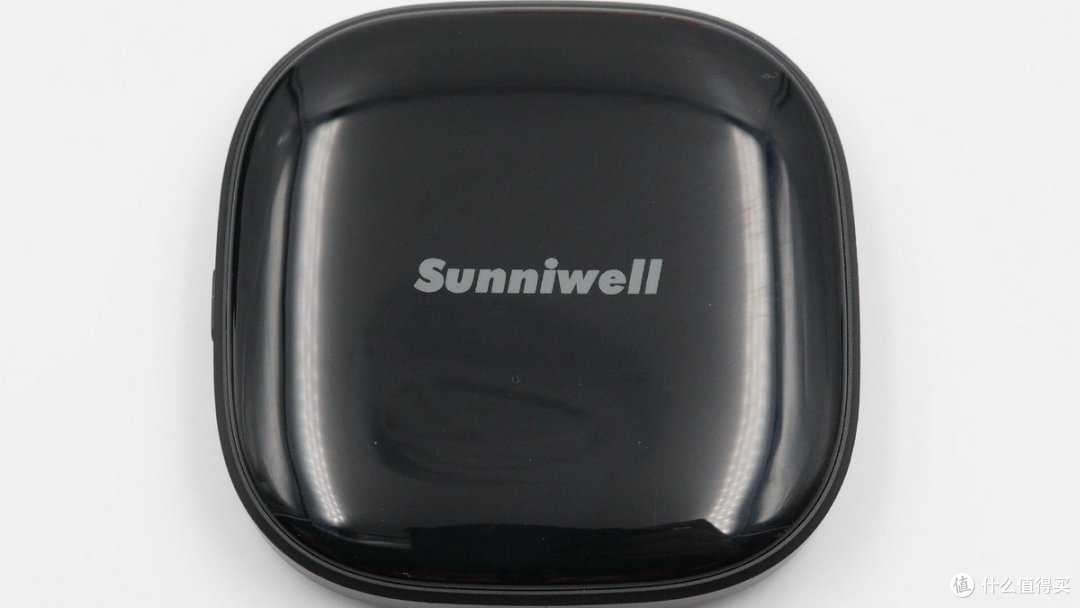

投屏器顶部有Sunniwell朝歌科技的品牌Logo。

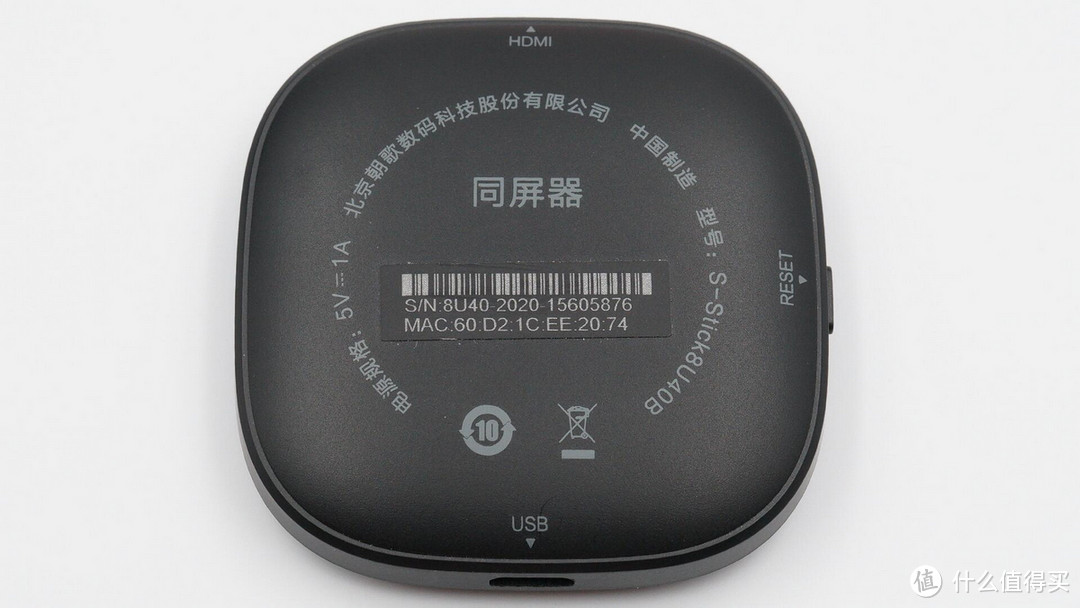

投屏器底部信息，电源规格：5V⎓1A，北京朝歌数码科技股份有限公司，中国制造。
Micro-USB供电接口特写。
HDMI输出接口特写。
机身侧边的重置按键，便于快速连接新设备。
二、朝歌科技无线投屏器 拆解
撬开盒盖，四周通过卡扣连接。
底部盖板内侧有指示灯的遮光泡棉。
内部主板通过螺丝固定。
主板正面有两颗较大的IC。
主板正面有一颗IC。
重置功能的微动按键特写。
一颗LED指示灯，右侧是USB数据脚的TVS保护元件。
丝印IK9G的降压IC，共有3路，提供不同的电压。
FORESEE江波龙FS35ND01G，1Gb SPI NAND 闪存颗粒，工业级SLC，数据保持时间10年，擦写寿命10万次，用于存储固件。

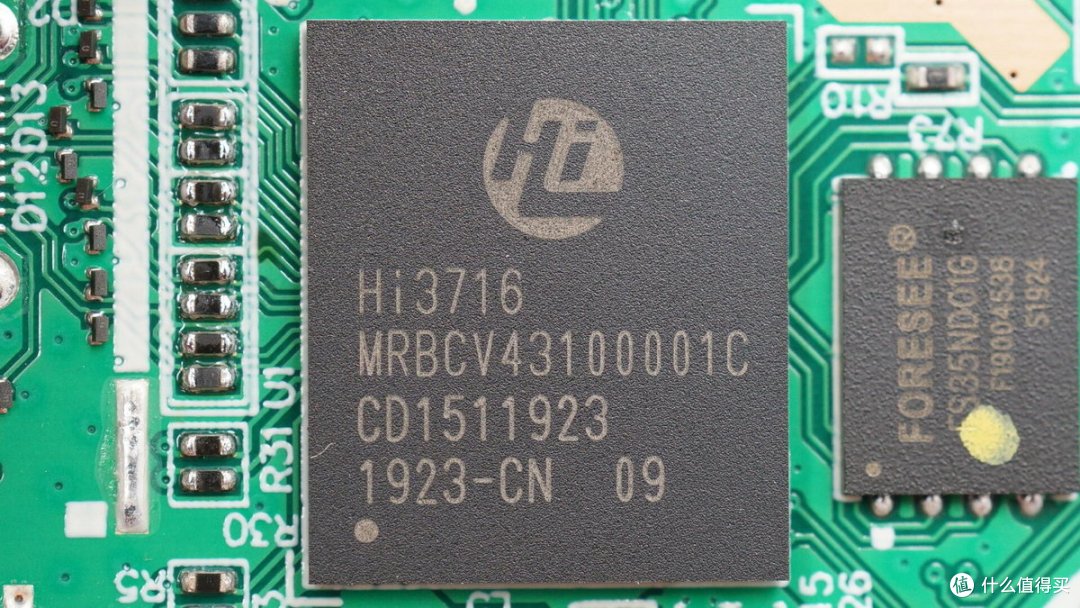

海思Hi3716MV430S芯片内置CPU、视频解码器和图像处理器，采用28nm制程技术制造，简化了机顶盒设计，包括提供2层PCB设计的可能性。此外，该芯片组使机顶盒制造商能够使用低成本存储器并最大程度地降低系统功耗。
海思Hi3716MV430S资料。
主板背面的芯片小板。
Realtek瑞昱 RTL8821CU是高度集成的单芯片，支持带有多用户MIMO（多输入，多输出）和无线LAN（WLAN）的1-stream 802.11ac解决方案，并集成了Bluetooth 2.1 / 3.0 / 4.2 USB-多接口控制器。
瑞昱 RTL8821CU采用QFN-56封装，在单个芯片中结合了WLAN MAC，具有1T1R功能的WLAN基带和RF，为高性能的集成无线和蓝牙的设备提供了完整解决方案，这里用于无线连接手机和电脑。
拆解全家福。
我爱音频网总结
朝歌科技的这款无线投屏器外观设计比较简单，使用时需要通电，如果是投屏至电视的话，电视背部的USB输出接口和HDMI输入接口一般会比较近，隐藏性比较好。
这款投屏器采用了海思Hi3716MV430S芯片，内置CPU、视频解码器和图像处理器；支持蓝牙4.2、2.4GHz/5GHz WiFi，方案来自瑞昱 RTL8821CU。
朝歌投屏器支持主流的AirPlay、DLNA和Miracast投屏协议，支持爱奇艺、腾讯视频、网易云音乐、QQ音乐、斗鱼直播等APP投屏，使用时手机可以变为遥控器控制设备。这类投屏器可以把手机上的视频、游戏、音乐、照片等投到更大的屏幕上，以获得更好的观看体验，便于分享。
