Z490 VS B550磁盘性能——希捷酷玩520 PCIe4.0 NVME硬盘双平台测试

帮朋友装机，选用的是AMD的B550平台。恰好手头上有PCIE 4.0规格的希捷酷玩 520 NVME固态硬盘，能对比一下在朋友的B550上，和在我的Z490大奶机上有什么区别。

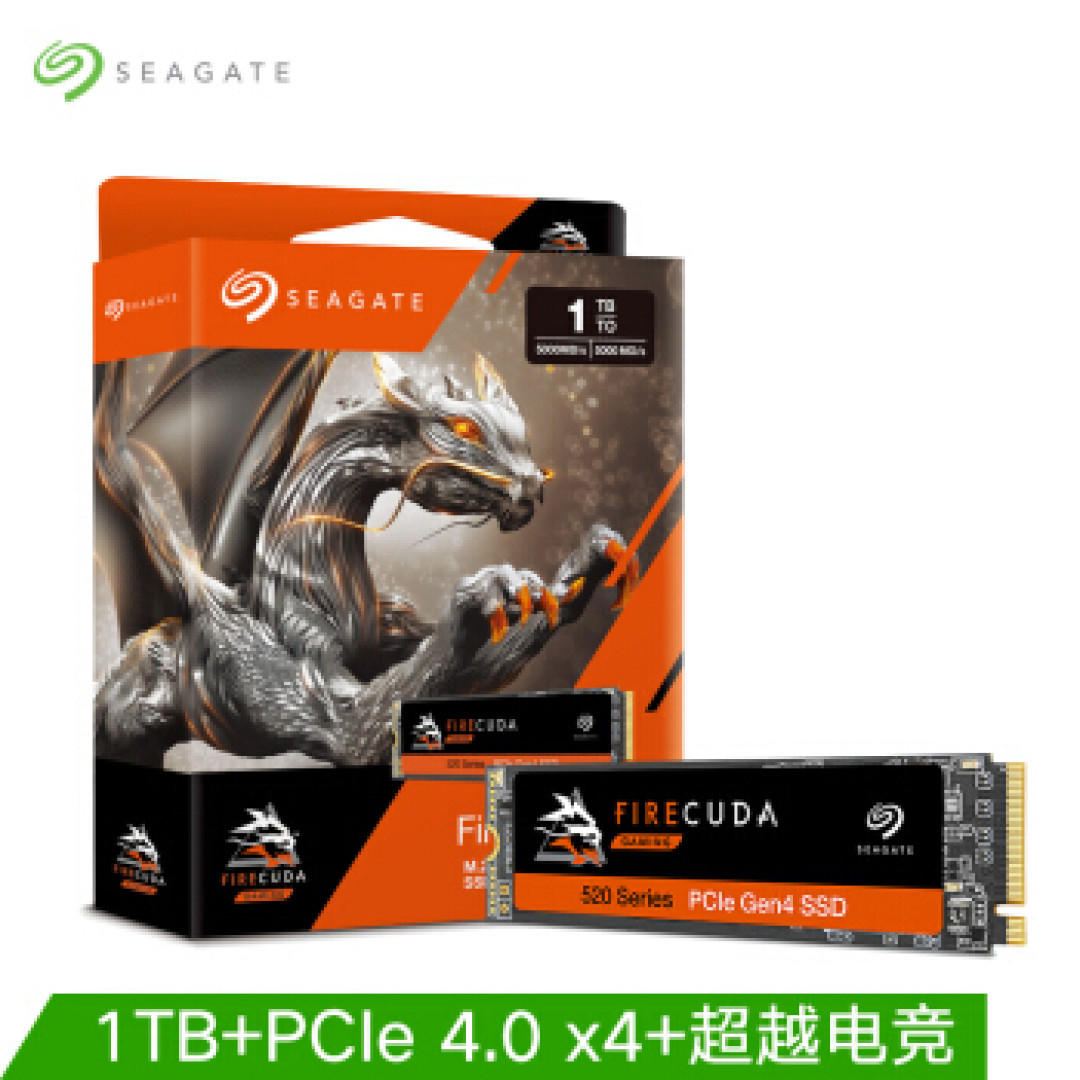

开箱展示

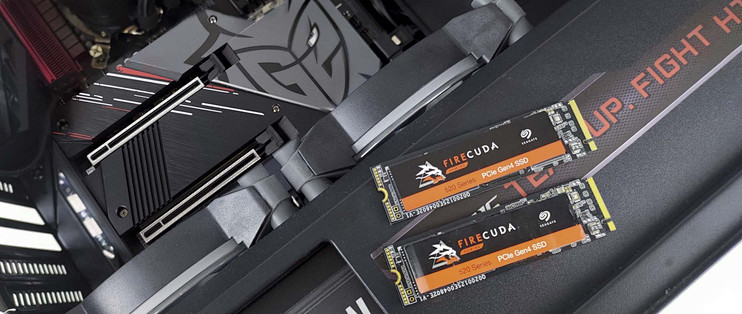

视频编辑的需要，对磁盘的性能要求比较高。尤其是4K素材的剪辑，基本需要400MB/s以上的的速度。还有备份视频素材的时候，速度越快越好。所以就买了两块nvme的，组RAID 0使用。

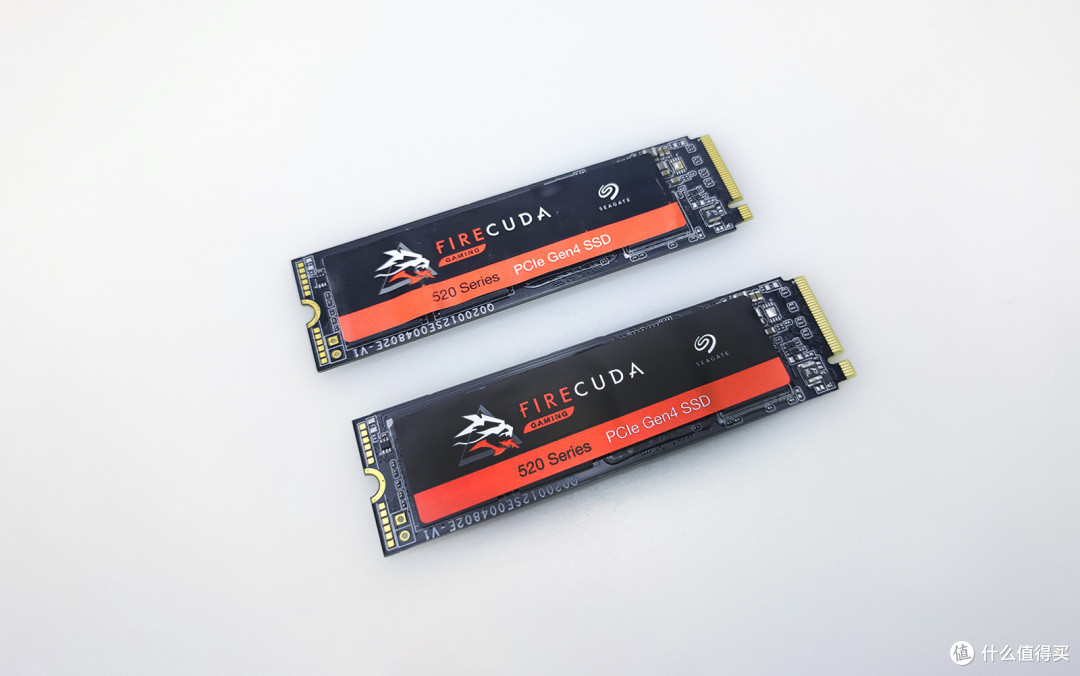

为了五年质保，两个希捷酷玩 520 PCIe4.0 NVME固态硬盘均购买于京东自营。实际包装上会贴有联强的标识，是行货的保证。

作为希捷酷玩FireCuda 510的升级品，酷玩FireCuda 520的接口从PCIe 3.0升级到了PCIe 4.0。官方宣传主控升级到了群联PS5016-E16，支持NVMe 1.3，能够运作在PCIe 4.0 4×4。主控最高的速度4400MB/s连续写入，5000MB/s读取速度。

正反面各有一颗缓存芯片和两颗闪存颗粒芯片，属于双面布线的板子，相对于一般的nvme固态硬盘要厚。

闪存颗粒是东芝96层bics4的3d TLC颗粒，单颗容量为256GB，4颗粒刚好组成了1Tb容量。

Z490平台

大奶机主要是用于在家办公，以及闲暇时段自学视频制作。当时想法是打算组装黑苹果主机，因为mac os有不少方便影视频制作的软件。而intel比较适合黑苹果，就组装了这台主机。

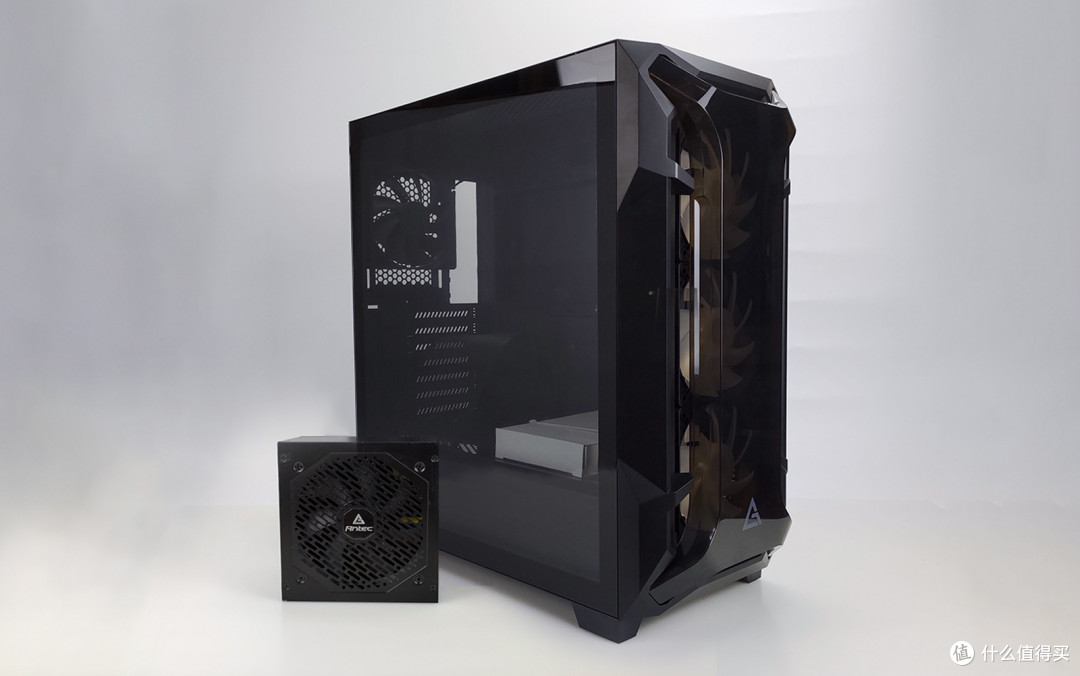

不考虑便携和体积，组装的主机不是目前流行的itx或matx，而是atx主机，性价比要一些。机箱是安钛克的驱逐者DF 600FLUX，标配5把风扇，人称买风扇送机箱系列。看中的是这款机箱够大，扩展性好。有垂直与水平双风道设计，散热性能佳。这都是不是itx、matx等小机箱可以做到。

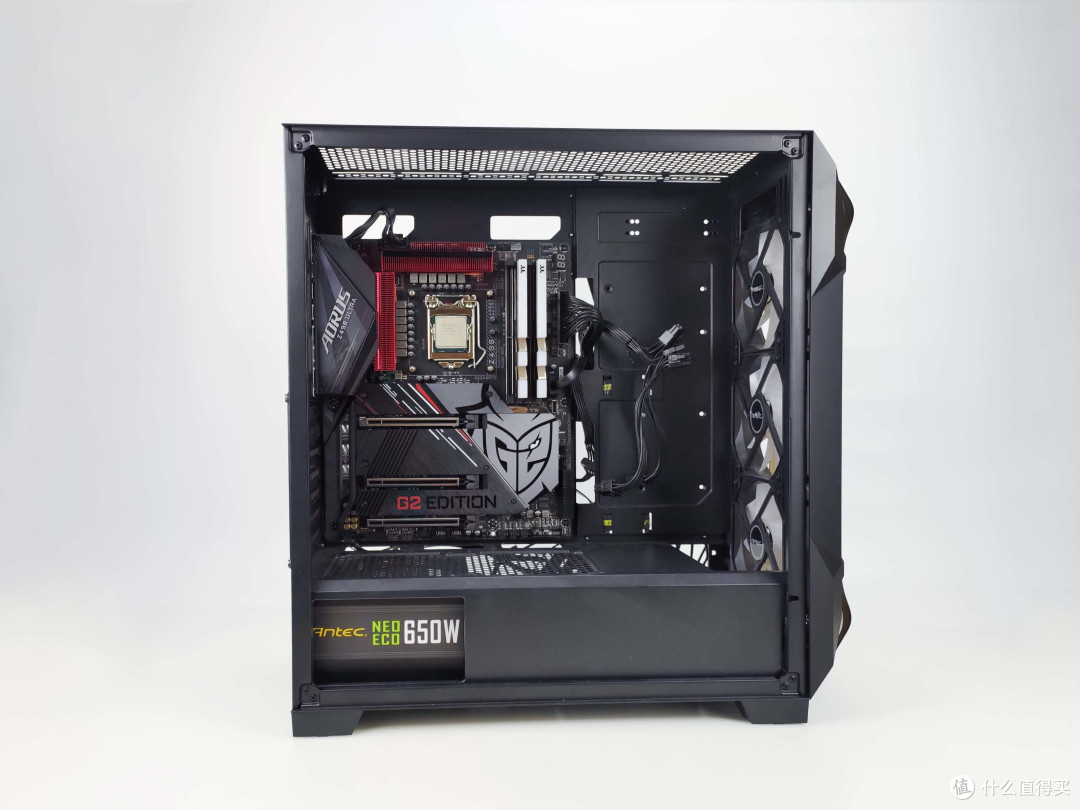

主板是技嘉Z490 AORUS ULTRA G2定制版，搭配i7-10700K处理器。主板是12pin供电的，所以对电源输出接口有要求。选的是和机箱同品牌的安钛克NE650电源，有四个CPU/PCI的8pin输出接口，恰好满足两个接主板，两个接显卡。全日系电容，超白金认证，性能足够。还有七年换新，使用起来比较放心。

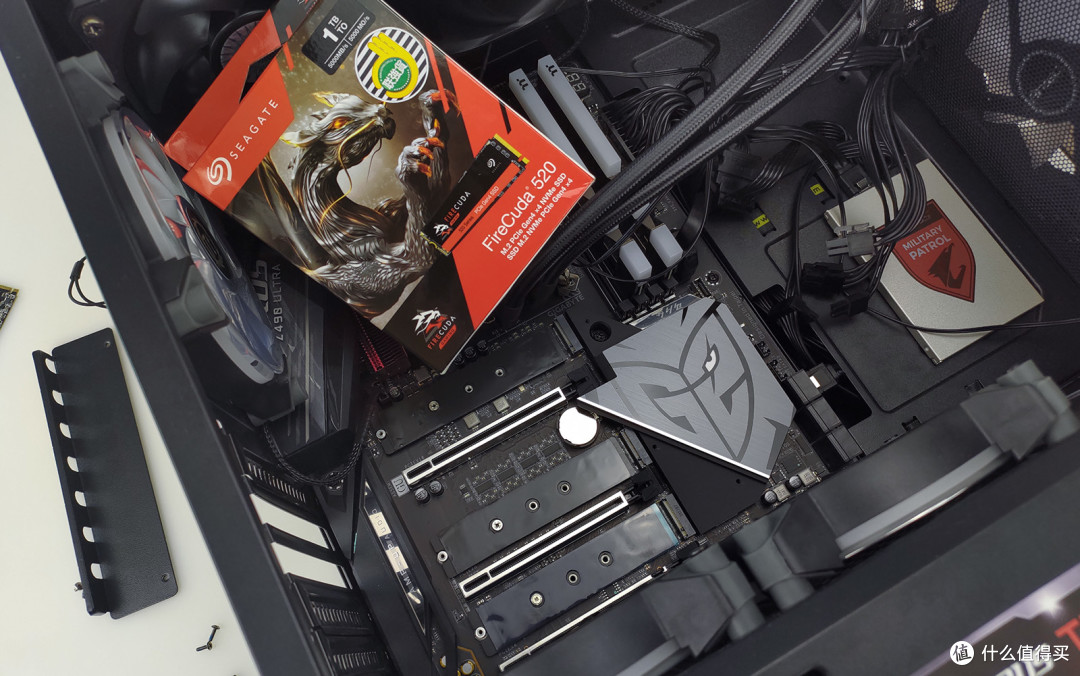

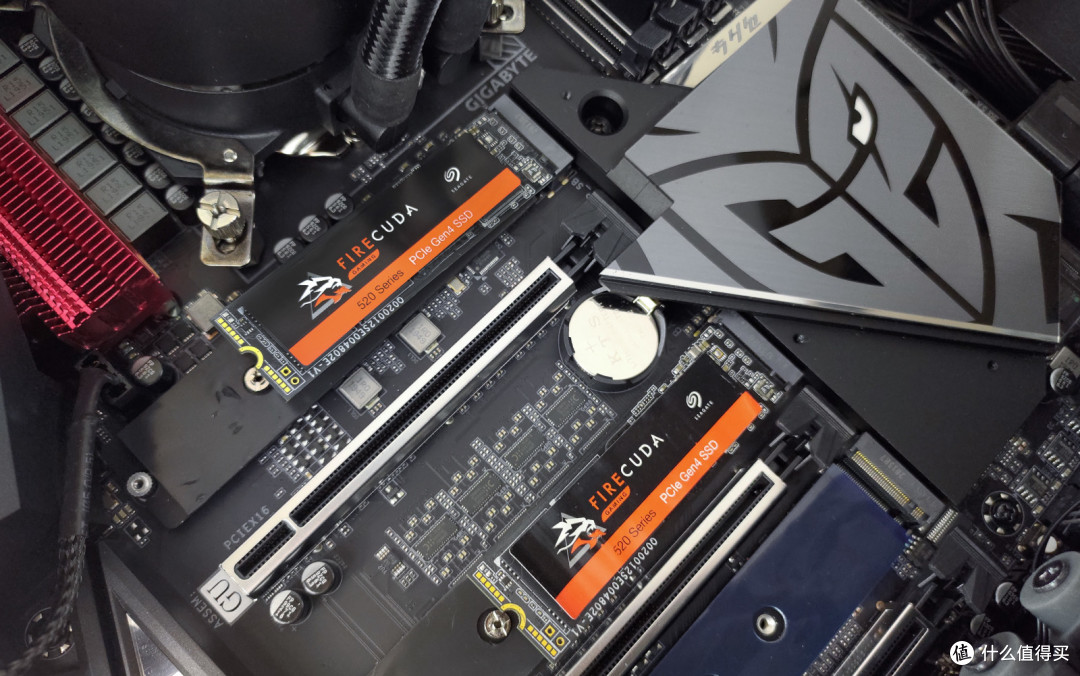

技嘉Z490 AORUS ULTRA G2定制版有三个M.2槽，全是PCIe 4.0的规格。官方说明写着M2A_CPU来自CPU，与SATA3.1插座共享带宽。M2P_SA和M2M_SB来自于南桥芯片，与SATA3_4和SATA3_5插座共享带宽。组raid选的是M2A_CPU和M2P_SA，避免南桥带宽的原因限制到了性能。

M.2槽的设计早已经考虑到双面NVME硬盘的需求，马甲的盖子和底板都有传热相变硅脂。

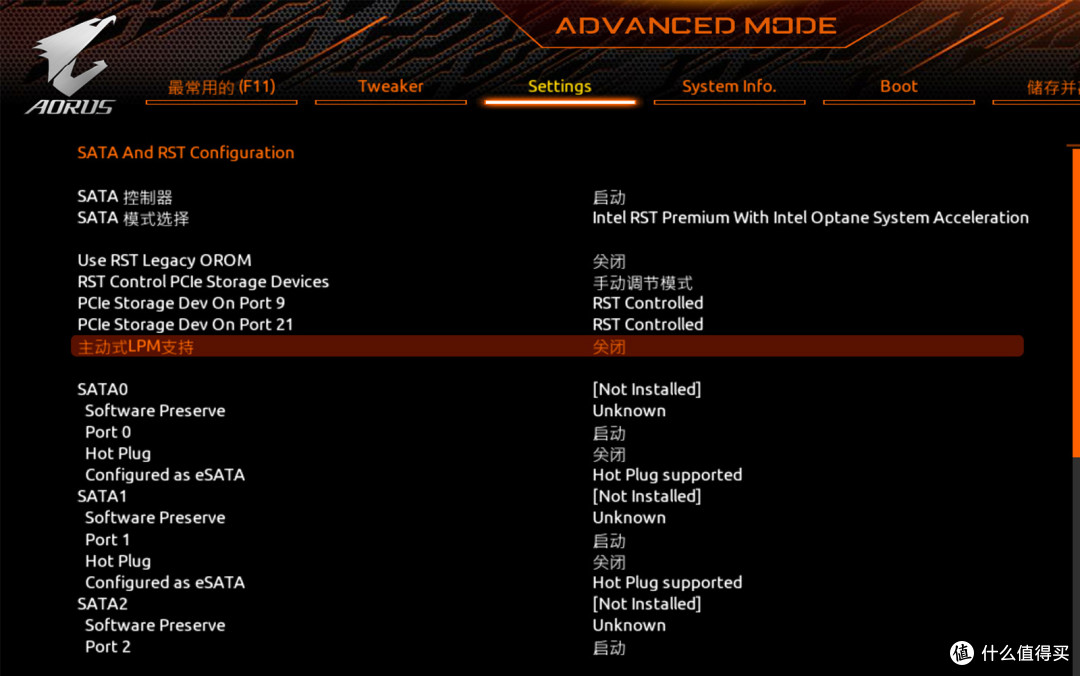

选购的时候没注意，原来技嘉这板子组RAID使用的是intel RST，需要将SATA控制器从ACHI切换成Intel RST Premium。

需要将SATA控制器从ACHI切换成Intel RST Premium。

尽管技嘉Z490 AORUS ULTRA G2定制版的M.2槽规格是PCIe4.0，但是10代处理器不支持Pcie 4.0，所以希捷酷玩520的性能发挥被限制到PCIe 3.0×4的带宽，单盘的时候连续读取和写入都只有3300MB/s左右。

主板组Riad后，测试发现速度并没有提升，还是限制在PCIe 3.0×4带宽的水平。不仅没有提升，其4k等随机性能还有所下降。

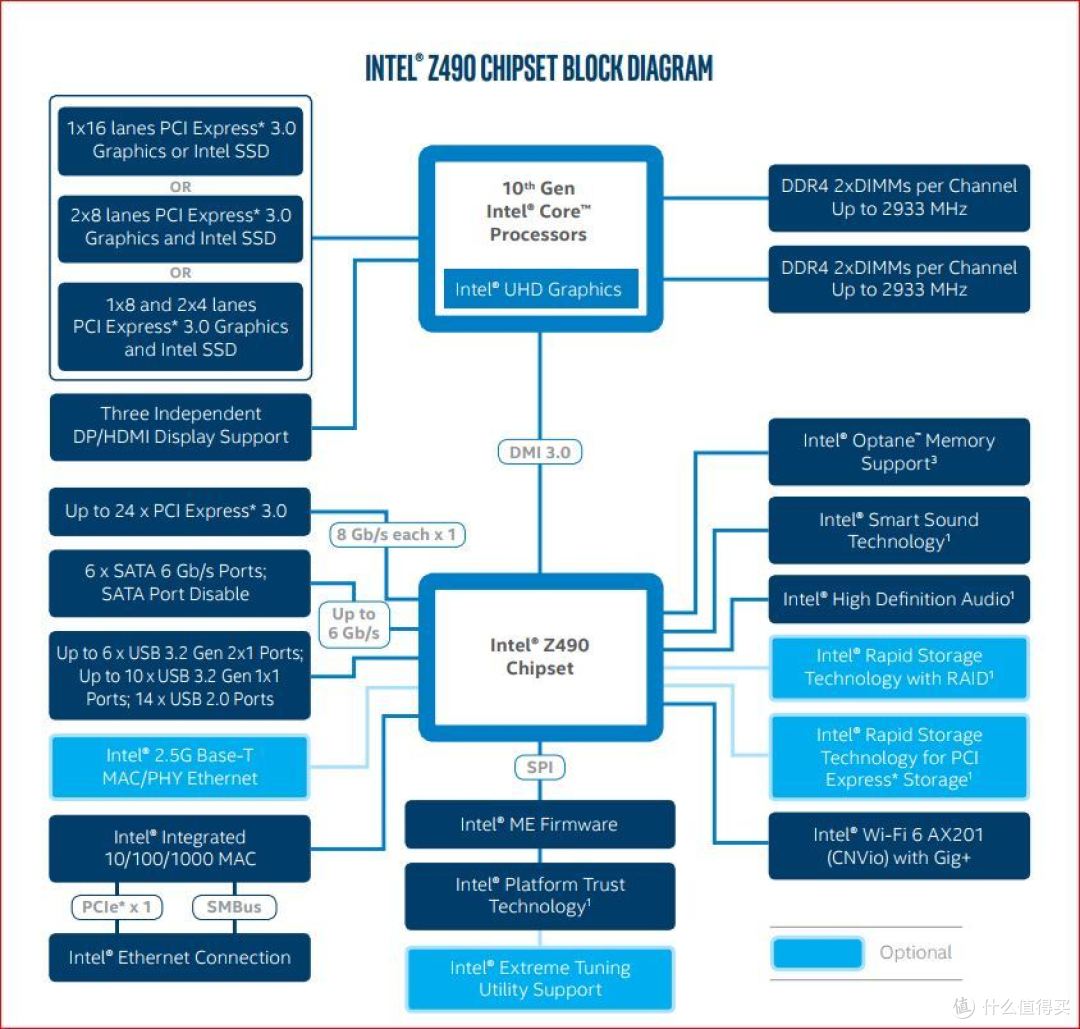

翻查Z490芯片组的示意图注意到Z490的M.2全部来源于南桥，intel 10代处理器根本没有多余的通道数给NVME固态硬盘。只能显卡变成x8运作，才能换来两个PCIe 3.0×4的接口。

修改后BIOS设置后，使用系统磁盘管理组软Raid 0而不是Intel RST，Intel RST的性能并不稳定。

跑分数据如下，基本是突破了PCIe 3.0×4带宽的限制。

B550平台

B550平台是帮朋友组装的一个主机，zen推出以后AMD的处理器性开始追赶上Intel，而且中段的B550还开放了超频限制。内存频率没有限制，m.2槽还是PCIe 4.0的规格，从字面参数上要比同等价位的intel平台性价比高。

同样使用中塔机箱，是骨伽的影武者X7。机箱同样是内部空间大，散热情况好。自带了RGB光效控制板，支持更多光污染设备。背部扩展槽原生支持竖直显卡支架，总体颜值高。

处理器是AMD ryzen 7 3800x，主板是华擎B550钢铁传奇，本想组全白配色的主机，预算有限放弃了。3800x搭B550其实性价比不高，当时我推荐的是3600X，不过朋友倾向高主频和不超频，就选了3800X。

查看B550芯片组的资料，Zen 2除了有16条PCIe 4.0通道给显卡，还有4条给NVME固态硬盘使用。能够实现单个nvme磁盘PCIe 4.0x4运作，或者两个nvme磁盘以PCIe 4.0x2+PCIe 4.0x2的模式运作。

华擎B550钢铁传奇只有一个PCIe4.0的M.2槽，所以得上转接板安装希捷酷玩520固态硬盘，同时要将PCIe 16x槽的速度分配成×8×4×4。

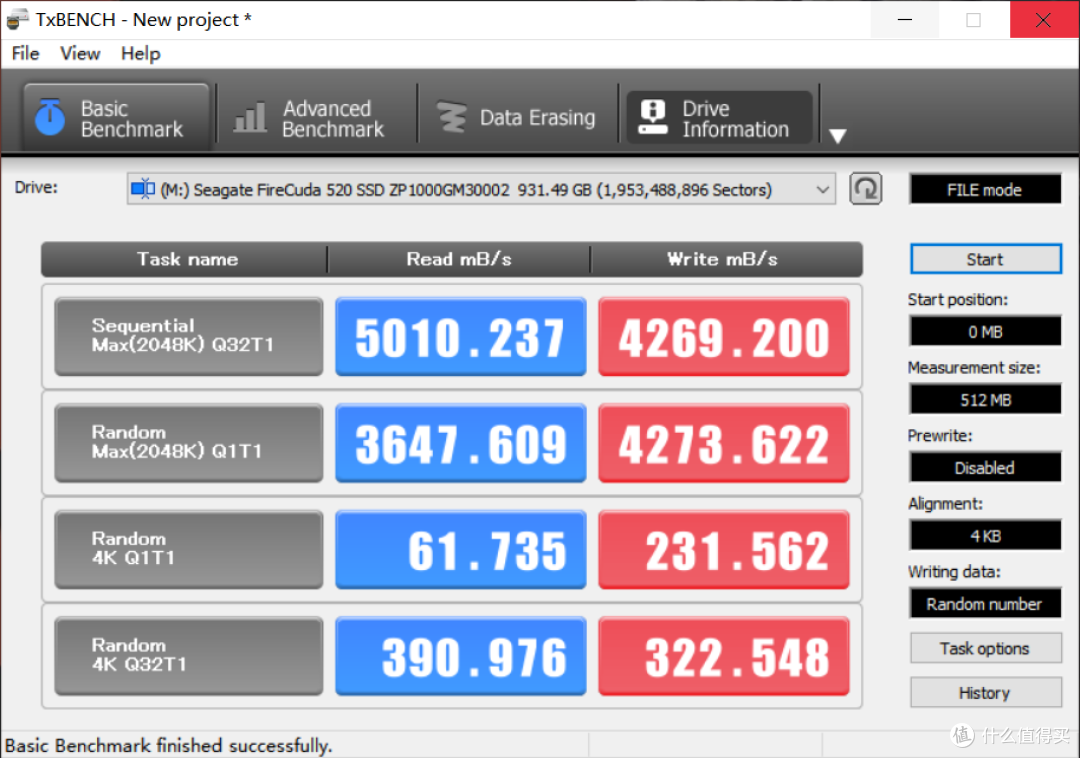

单盘的时候，速度能跑到NVME固态硬盘主控所宣称的速度，连续写入有4300MB/s左右，读取有5000MB/s左右。

与Z490主板不一样，B550的控制器有RAID模式的。

使用BIOS中的设置，进行组RAID 0。同样是失败，多次组合都没能成功，查询资料得知AMD Raid对系统有要求。不好解决，最后还是使用系统磁盘管理组软Raid 0。测试连续写入有8600MB/s左右，读取有10000MB/s左右，已经是很极致的磁盘性能。

后记

综合两个平台的组RIAD的经历以及磁盘跑分测试数据看，目前RAID方面AMD还有待完善，Intel也不完美，高性能的希捷酷玩520暴露了Intel平台的短板。得益于PCIe 4.0，AMD B550平台要明显优秀于Intel Z490平台。不仅仅是连续读写速度上的优势，在4k数据性能上也比Intel要好。从价钱上看，目前中档主板的z490+10700k和中档主板的B550+3800x的预算非常接近，不得不感慨一句AMD YES。
