这篇文章是“家有影院”用户小皓子带来的案例分享,这个案例早在2017年就完成了,而小皓子的“作业”也早早给到了我们。只是由于“家有影院”的日常工作确实太过于繁忙,才导致了这篇文章现在才和大家见面。

至于为什么叫“史塔克”影院?用小皓子的话来说可不是对钢铁侠情有独钟,主要还是选用的箱子基本都是史塔克品牌的。另外,影院里还挂了两幅海报也是钢铁侠的,姑且就这么叫上了。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

现在,大家就和大猫一起,来看看小皓子交出的“作业”吧。PS:以下文章由小皓子原创,大猫仅做了基本编辑。

为了影院——入坑

2016年初,一场大规模的老区拆迁移建,为我提供了实现组建家庭影院的基础(有新房子了)。在萌生这个念头后的大半年时间里,对家庭影院一窍不通的我,几乎跑遍了本地绝大多数挂着专业家庭影音牌子的商家,不断的体验观摩、试听试看,再就是磨破嘴皮商讨方案,结果却始终未能让我爆出火花,产生共鸣。

2016年9月初,一次十分偶然的网上溜达,几篇介绍如何搭建家庭影院的网文让我眼前一亮,接着就中了“影院君”埋伏(哈哈)。几次愉快的微信沟通后,我就搭上了“家有影院”这趟网际列车,从此心甘情愿走上了一条不断吸毒、中毒、再吸毒,挖坑、填坑、再挖坑的循环往复不归路。

总之,用群里的一句至理名言来说就是“预算是用来超的”,这让我抓狂到组建影院毕业为止(嘿嘿……)。

学习、谋划,到方案的形成

加入“天使群”成为小小白的好一阵子,基本上就是学习、学习、再学习。“家有影院”公众号里的入门必读,各种论坛上的经验分享,还有每天群里成百上千条的信息,已然成为我不断思考完善组建影院方案的养分。

地下室的装修方案也在装饰公司设计师无奈的摇头下几经修改,最后的方案才慢慢在我脑海形成。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

地下室毛胚图

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

原装修公司设计的地下开放式影院效果图

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

学习后,自画的独立影院平面草图

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

最终摆位俯视图参考了杜比实验室的摆位

我最终采取了组建独立式影院的方案,将80平方米的地下室隔为左右两个独立空间,从效果图中间隔24cm砖墙,右侧为独立影音室(4.9×5.35),并以平面草图为基础进行完善。

排兵布阵——布线

根据方案设想,影音室布线按照7.1.4进行实施。线材的管路从投影幕布的下方开始呈扇形分布。

具体如下

①4平方电源线2路(一路接投影机;一路连接幕布下方及周边的插座),投影机电源单设一个开关(方便彻底切断电源)。

②环绕、天空音箱线共8路,分别从地上走管线向幕布下沿中心集中布线。

③网线预留2路,采用超六类网线(预接功放、播放机等)。

④HDMI线2路,从投影仪位置埋管(我埋的是5cm粗的pvc管)到幕布下沿中心位置。

⑤中置、主箱音频线未进行埋管,采取裸接(主要考虑:一是方便更换,二是不影响美观)。

⑥低音炮信号线1路,同样采取裸接,未进行埋管铺设。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

线路铺设示意图

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

开博尔HDMI高清线2路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

铜彩布鲁日音频线

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

幕布下沿离地预留40cm高度,图为集中出线口位置,HDMI线头务必仔细保护一下,最好做到三防“防尘、防潮、防

经验教训

①出线口预留线材短了。在计算长度时出线口出的线每条只留了1米左右,到最后连接器材时才发现线预留短了,虽然能接但终归给操作上带来一系列麻烦。所以建议:出线口处不是连接机箱,而是像我这样平行放置器材的话,线材预留在1.5米以上。

②在布线时尽量自己盯着工人施工。因为不管你和工人如何交代,总有些工人会曲解你的意思,比如我的这个出线口,工人就图省力,把一大串音频线都从一个底座口上穿出,并且不考虑强、弱电交叉影响的问题,事后更改很是麻烦。

③墙面插座过少。我的墙插一共安装了8个,但从实际使用情况看还是偏少。建议大家在每面墙上多装两个。另外,在接设备处要安装两个美标三孔插座。

密室搭建——减震墙

在我组建家庭影院整个过程中,硬件装修花费的时间是最长的。原因有二:一是装饰公司竟然不知道如何搭建减震墙,说从来没有干过这个活;二是咨询了部分做家庭影院的经销商居然也表示没做过或者干脆说这样做不靠谱?

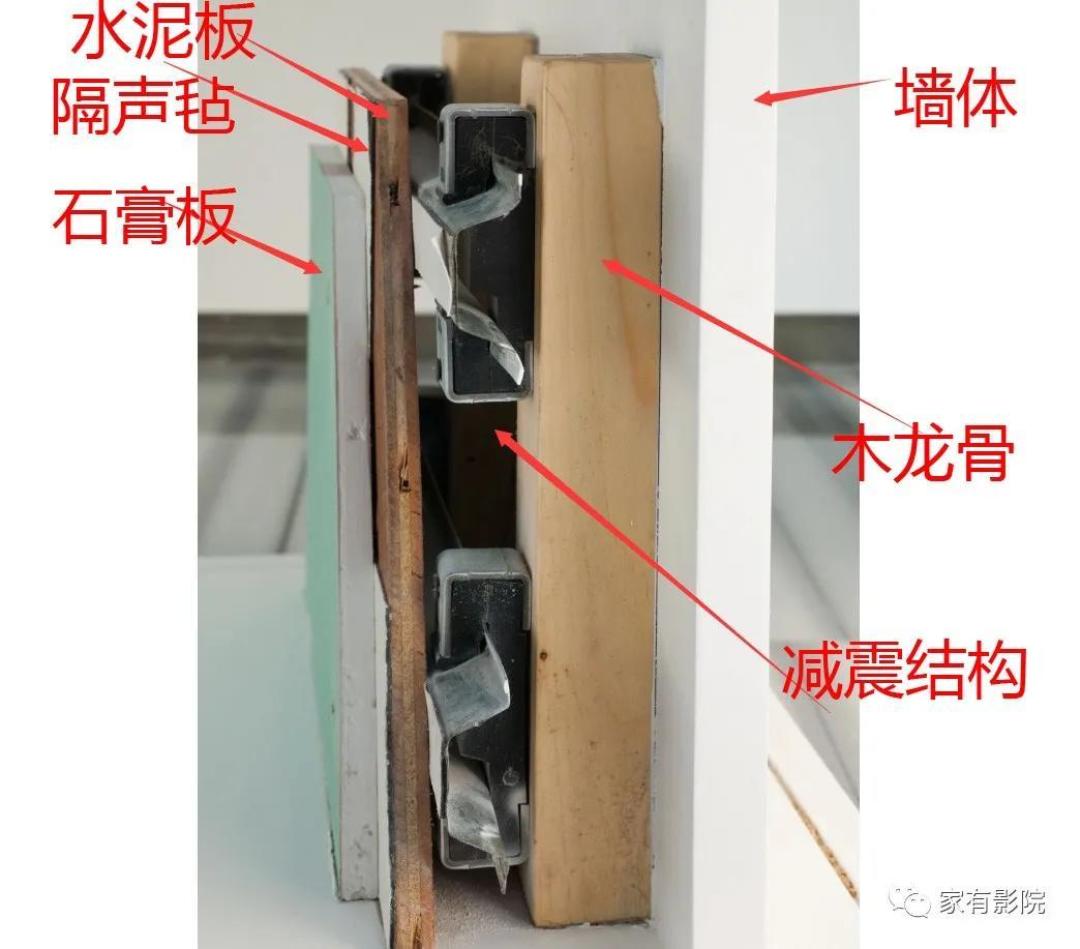

所以只能自己动手丰衣足食,一边采购材料,一边另找木工师傅进行搭建,边做边设计。这里要感谢一下“Peter在沙发旁”的装修方案,要不然时间会用得更久。按照“影院君”给出的减震墙结构图,只是在材料铺设先后秩序上稍作了调整。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

首先,我分别采购了隔音毡、减震件、减震龙骨。这三样材料某宝上也有售,但质量参差不齐,特别是隔音毡和减震件使用的橡胶品质差别较大,建议使用“影院君”推荐的产品。其他材料还有水泥板(硅酸钙板)、木龙骨、木工板、饰面板等。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

图上墙面黑色部分为“2-3mm厚度的隔音毡”。这个与示范图的秩序有调整,我是先铺隔音毡,示范图上的隔音毡是在封完水泥板之后再铺的,效果应该差别不大。

第一步,先用胶水和水泥钉直接将隔音毡平铺粘贴固定在四周墙壁上。由于我影院位于地下室,地面和顶上未做减震处理,然后每面墙上竖向钉上木龙骨,按照每平方9个减震件的要求,木龙骨间隔为50cm一根,如果预算宽裕可以适当缩减木龙骨之间的距离,同时增加减震件的数量。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

第二步,将减震件用3.5cm左右长的自攻螺丝均等地固定于木龙骨上,随后将铝合金“减震龙骨”横向安装在减震件上,形成50×50左右的方格(有钱可以方格控制小一些,我看也有用户采用了30×30左右一个方格的构造)。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

第三步,减震龙骨全部安装完成后,将水泥板(硅酸钙板)用螺丝平铺固定于横向的铝合金减震龙骨上。除去开孔的位置外,全部铺满四面墙壁。

我房间后墙两边各有一个柱子的角突出10cm左右,所以我采取了斜45度包边封板措施,并里面塞满吸音棉处理,既完美隐藏柱角也能消除一定驻波。另外,墙壁上的几个方形孔就是根据史塔克VS61环绕音响的尺寸预留的孔。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

第四步,在水泥板外面再封一层木工板。这个木工板要用好一点,环保一点的材料,要不然在这密闭的空间里,气味还是比较大的。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

第五步,在木工板外面再封装一层饰面板(用钉子或胶水进行施工),也可以根据自己的喜好在木工板外面搞一层软包或其他装饰材料。另外,为便于放置环绕箱子,我还将预留的音箱孔四边用L型相框边裁剪后进行了包裹固定。

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

第六步,顶部封装。顶部的装饰,我采取了前部安装六阶扩散板(60cm*60cm)吊顶,后部采取平吊的方式。乳胶漆颜色刷成深灰色,六阶扩散板只刷了一层清漆。天空音箱位置分别位于后部平顶左右两侧。

经验教训

①购买的板材质量欠佳。在选购封墙木工板和饰面板的时候,听了店家的意见(关键是自己也贪图便宜),选购的板材质量不够好,加上独立空间通风不畅,导致安装完后好一段时间房间气味很重,以至于每天都开着新风系统进行换气2个多月。

②顶部吊顶未用木龙骨。吊顶时一不留神,装饰公司工人就用轻钢龙骨进行吊顶,等发现时已经全部安装完毕(本来交代他们用木龙骨吊装的,气得牙痒痒),事后只能在每根龙骨交接处垫上橡胶进行补救。因此,关键处的施工还是要有人监工才好。

招兵买马——器材

在器材的选择上面,刚开始只有一个粗浅概念。什么器材适合我,我要选什么样的器材,这些问题一直纠结了好久。

从刚开始的“百里登100ct”转移到“密力”再到“伊丽声”再到“KK”最后到“史塔克系列”一路摇摆…功放则在合并机+后级和单独合并机之间犹豫,SUB36也让我狠不下心来下手…一切都归结于预算有限,哭…

当然,这些问题最后就都交给了“影院君”处理,按照我的大体预算,由“影院君”推荐案,这个时候自己当了个放心的“甩手掌柜”。

最终器材

主 箱:Starke(史塔克)V62×2

中 置:Starke(史塔克)VC62

环 绕:Starke(史塔克)VS61×4

低音炮:Starke(史塔克)SUB36

天空音箱:所能士VP62R×4

功 放:马兰士SR6011+Starke(史塔克)D7

幕 布:独角兽150寸幕布

播放器:OPPO 203(越狱版)

投影机:夏普XV-FZ600A

线 材:前三使用苏默Sommer2.5平的音频线,其他音箱使用铜彩布鲁日音频线

来看看最终完成的定妆照

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

四千字的干货分享,小皓子历时一年的“史塔克”家庭影院之路

从2016年9月认识“影院君”到2017年9月我的家庭影院组建完成,整整历时一年。

这一年里,我学到了很多。从一个“小小白”到“小白”再到能自己动手完成家庭影院组建,整个过程让自己十分充实,成就感满满。

能让我一直坚持、一直超预算走下来的是“家有影院”的老大“影院君”和整个天使群的兄弟姐妹们,在这里我要再次感谢“影院君”,感谢“摩大大”(虽然未沟通太多,但是我都是潜水偷艺来着),感谢群里的范医生、Peter、小狼狗、小武、revengerwy等……

最后的最后,让我们用小皓子刚刚加入“家有影院”时“瞎编”的打油诗来结束本次案例分享。

家有影院群真好,共同爱好聚今朝。

天南地北可海聊,心平气和来求教。

偶尔吐槽开玩笑,群主还会发红包。

大神毒文来熏陶,细细感悟掉坑快。

热情群友来开导,感受影院欢与笑。

献给影院君、摩大,以及全体家有影院用户!
