另类服务器机箱，废旧机箱壳改装

另类All in One服务器机箱选择思路，废旧机箱壳。

长久以来，一直有将家中AIO主机硬件升级至服务器标准的想法。
终于借着升级万兆局域、万兆Nas的当，在上上个月付诸行动。

关于硬件选配的思路，感兴趣的小伙伴可移步：

捡垃圾攒台个人服务器 篇一：All in One主机升级服务器，硬件选配思路。本文来自#千兆网络有什么用#征稿活动，不断提速的网络给你的生活带来了什么变化？快来参与活动，聊聊你玩转互联网，高速网上冲浪的经历！>点击这里查看活动详情jieaolee| 赞66 评论59 收藏264查看详情

那，很多「过来人」描述攒服务器这种行径是入了天坑，还有小伙伴甚至预言了接下来的发展和具体的折腾方向……

对此，个人毫不怀疑。生命不息，折腾不止！

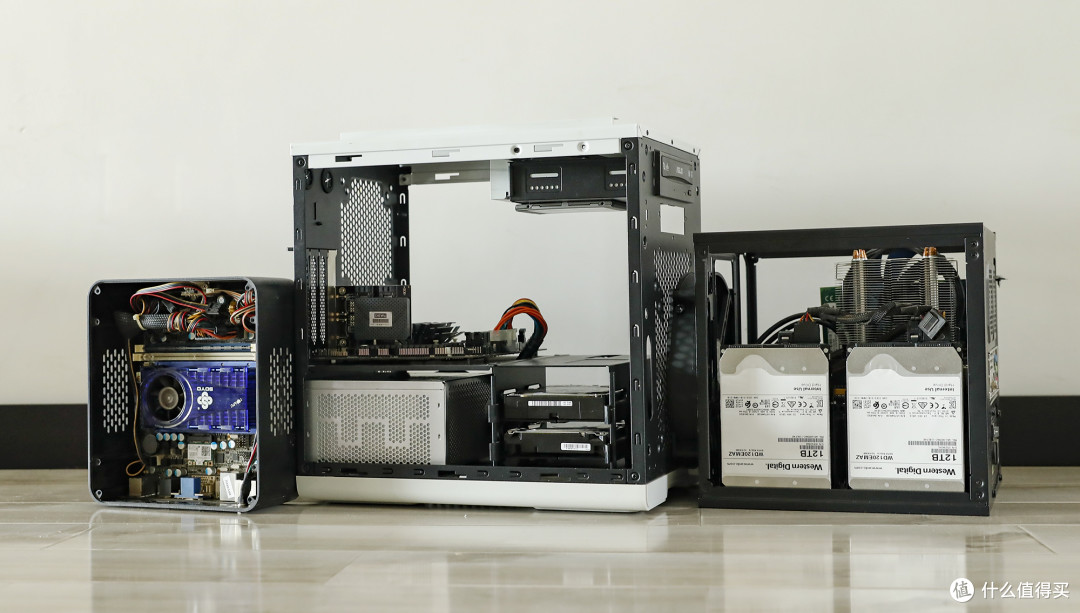

在相对理性选配了适合自己的硬件后，着手购置相关的其他配件。立即面对一个困扰许久的问题——机箱。从最初是BT下载机到后来的HTPC，再到Nas/All in One，关于机箱的选择一直都不太理想。

无论臆想中的规划多么完善，在组建过程中、投入使用后，都还是会有或遗憾、或硬伤的缺欠。方方面面的，几乎不存在「绝对合理」。当然，没有标准答案，就是折腾AIO的魅力之一。

按说攒个机器，机箱这一项从来不算啥大问题。
但是攒个服务器，尤其是家用AIO向的服务器，机箱就会成为「问题」。无论是Nas需求的多盘位、放置位置的物理尺寸都对机箱提出了一定的要求，在选择上困扰了无数像我一样的小伙伴。

最初，以最常规的方式选择AIO机箱。非主流的「跨界」机箱可供选择并不多，很快就锁定了两款明星级产品：万由810/810A，银欣CS380。

万由810尺寸适中，能装标准ATX主板。8盘位/热拔插。可以说用来做AIO主机非常完美。
唯一缺点，就是贵！不仅机箱￥1400+，非标机箱需要搭配1U规格的电源。再配个能满足多盘位+服务器供电的电源还要再加几百！贵贵贵！
作为一个垃圾佬，有笔心理账，一个「壳子」就持平了攒了一套C612服务器花费（板+U+内存=￥1600），在心理上很难接受！

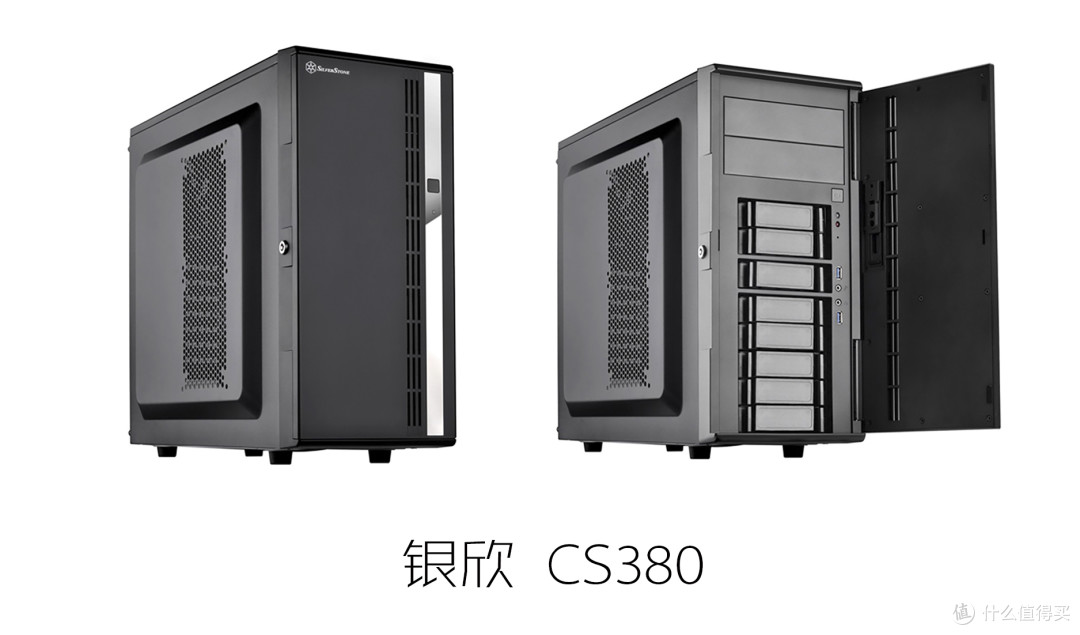

除了万由810/810A，唯二选择是银欣CS380

银欣机箱的综合素质值得肯定。CS380的尺寸，盘位，热拔插，乃至风扇/风道都非常理想。甚至外观也很大气。
作为明星产品，甚至UnRaid系统预置了CS380图示。

但是，它还是贵！￥800+

不讨论万由810/银欣CS380是否值这个价，只是从一个垃圾佬的视角考量，是否真的需要这个标准的机箱。

于个人而言，主观上是非常喜欢这两款机箱的。但是个人对于机箱的心理预算是不超过￥300……
如果花￥1000、花￥300买机箱的差别，就像去超市买饮料花￥10、花￥3一样，我会毅然决然的买买买！

可现实显然不是这样……

除了万由810/银欣CS380，唯三唯四的选择就不入眼了。咎其原委，还是Nas/AIO在目前还过于小众。

在踌躇万由810/银欣CS380，预备咬牙购买的当儿，一个朋友家里升级/更换PC，将主机拎了过来让我给点建议……定眼一看，LGA1156/i5-650……告知没有升级空间，重新配一台吧。
尔后这台i5-650主机就扔在车库，想着改天把CPU抠出来、钻个孔，做个钥匙链还挺别致……

几天后，再看到这套「真·垃圾」的机箱，居然给了我灵感……

它大概长这样：

也许……能用它来作为服务器机箱。

观摩+思考一番后，觉之可行！

为了能让这「垃圾箱」更接近一台标准服务器机箱，需要解决以下问题：

1、尺寸

2、硬盘位

3、硬盘接口/热拔插

4、散热/风道

5、冗余电源/UPS

显然，需要解决的部分，实际上就是传统桌面机箱与服务器机箱的差异。

那么，逐一攻破：

1、尺寸/规格

拆掉前面板和左右护板，只要这个「框架」。
除了前面板是上世纪那种中古设计，其他部分就是一个标准的ATX机箱。

同时这种老旧，但标准的ATX机箱，有足够的PCI槽位。
只需改动几个隔离铜柱的位置，就能顺利装上ATX服务器主板。

洗刷干净后，甚至泛出一种品质感…… 不得不承认，早些年机箱用料着实扎实！

再做一些基础改装。
拆掉了前面板，随之也就拿掉了前面板上集成的Power/Reset跳线和USB。

USB接口倒好说，作为AIO服务器，前置USB可有可无。
虽然服务器主板通常具备IPMI功能来管理电源，但Power/Reset还是不能没有。

翻出两根Power/Reset跳线，在前面板的边角处找到一个非常合理的位置，用502粘好。同时饶有兴致的将原面板上的电源灯也拆下，一并粘上。

个人对这部分改造的效果非常满意。本是简陋的Power/Reset/Power LED跳线与裸露的机箱壳很搭调，甚至有一种粗犷的美感！

2、硬盘位

在完成了机箱最基础的框架拆改后，进行硬盘位改进。
对于AIO服务器，Nas权重很高。硬盘位、尤其是3.5’盘位是硬性指标。个人需求至少4盘位，同时越多越好。
动手前反复观察这个「垃圾箱」，重点就是思量硬盘位的实现。

它有4个光驱位+1软驱位！

近代的机箱几乎没有这样的了，只有这种很中古的机箱才有这样的设计。
这一点非常重要。4个光驱位可利用的空间很大，借助硬盘笼能够变成6盘位！

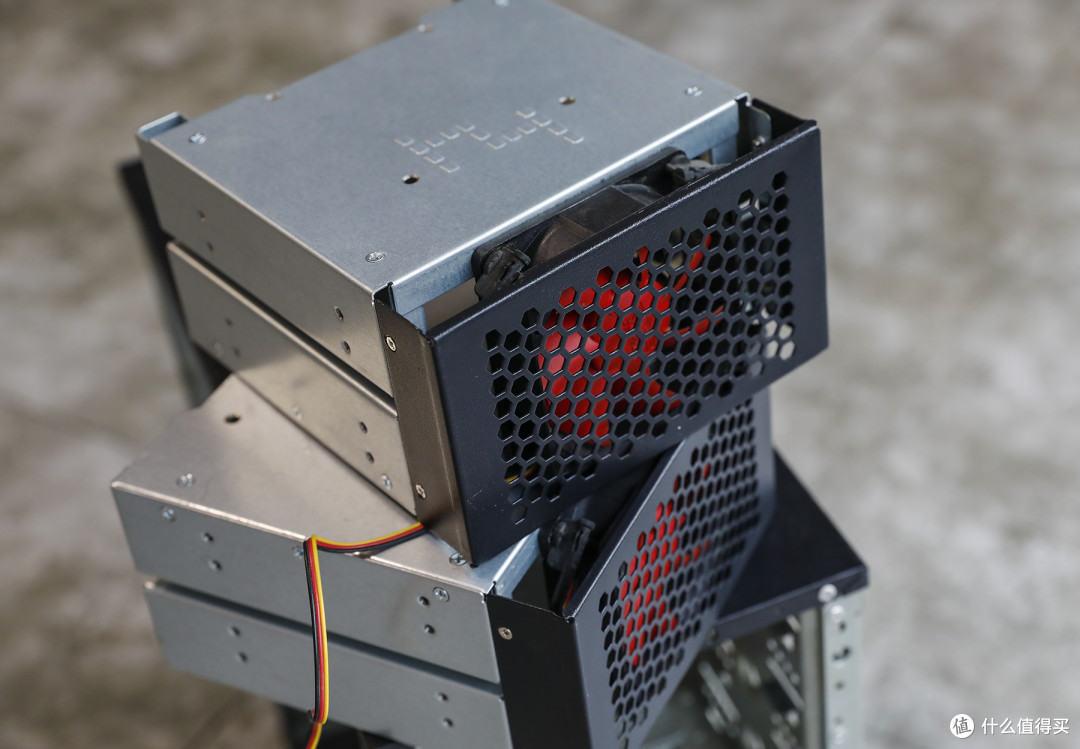

对应不同装配位置，硬盘笼的规格有很多。就光驱位硬盘笼，也有对应占用1/2/3/4光驱位的不同规格。其中占2位可装3硬盘的光驱位硬盘笼，个人认为是设计最为合理的。

这个规格的硬盘笼，不仅能够将空间利用最大化，其尺寸还能加装10cm风扇以供散热。
譬如这个垃圾箱有4光驱位，就可以装两个2位3盘的硬盘笼。即可以挂6块3.5’硬盘。

装好之后是这样的：

6个3.5’盘位，很充裕了。但这不是极限。
首选光驱位装硬盘笼这种改进方式，主要原因是规整。如果6个盘位依然不够用，ATX机箱的剩余空间还很多。能在光驱位基础上加装其他规格的硬盘笼，在软驱位下面还有很大空间可以加以利用改装。

目前这部AIO，个人暂时要挂4块硬盘。就一笼两块盘，合理安排硬盘上笼的位置，便于更好的散热。

上文所述，除了光驱位，还有一个软驱位。也可加以利用。
装上一幅对应软驱位的2.5’或者3.5’的硬盘支架，还能再多一盘位。个人初步计划是在这里装一块闲置的1TB SSD用作Nas缓存盘。

在规划这部AIO服务器时，考虑到未来的扩展性，购置了支持Nvme M.2的主板。但是需要转接卡，且Nvme M.2硬盘相对一般2.5’SSD要贵一些。眼下有闲置的SSD就顶个先。后续折腾再将Nas缓存升级Nvme M.2。

至此，6+4盘位满足个人目前以及未来的扩展需求。
从整体上看，解决硬盘盘位问题，几乎就完成了一半。

上板！

3、硬盘接口/热拔插

简单的观察，发现在这个机箱改装热拔插辅件的难度非常大。且热拔插的主要受用环境是快捷换盘，这一点需求不大。也不要求它的盘位美观，所以放弃热拔插改装。
实际上，在选择硬盘笼同时也就放弃了热拔插辅件的改装。选择一拖多的SAS线、以及成组的SATA线来接硬盘。

序号标识安装/识别时非常友好。插满两个SAS接口，有8个SATA接口。
如此，就算是「解决」了硬盘接口这个不算问题的问题。

4、散热/风道

到这一步，算是解决了物理尺寸和硬盘位的问题。但是这种改造相对标准的服务器机箱，还缺少可靠的散热风道。

将AIO主机升级服务器标准，理论上硬件「耐受性」更强。再采用ATX机箱壳这种另类改装方式，完全敞开的构造都更利于散热。按说就这么用着也未尝不可。但良好（更好）的散热是服务器7*24稳定值守的必要保障，一直很重视散热环节。尤其个人一直是将AIO主机放置在柜子里，密闭的工作环境对散热提出更高的要求。

可在这个「垃圾箱」上设计出合理的风道，显然是不现实的。所以粗暴一些，超标配置散热器！

为了弥补「垃圾箱」的不足以及更好保障服务器的稳定运行，选择猫扇+采融B81。所谓「共享单车去酒吧 ，该省省，该花花！」

此外，前文所述，这个规格的硬盘笼能够加装10cm的风扇。也在一定程度上弥补了标准服务器机箱硬盘散热风扇的缺失。

还试图增加进气扇，但考虑到几乎裸奔的机箱状态，这种增加几乎是画蛇添足。

所有的「扇」装配完毕后，只完成了1/3。
服务器主板通常并不兼容一般风扇。无论是接口or线序，都需要转接、改装。而转接与风扇线序有很多标准，囫囵插上总会有风扇不工作的状况。

个人这张惠普提供三个Fan接口，两种接口。就需要两种转接头，同时根据相关文献调整风扇线序。

从不同的转接头，到反复试验不同的线序组合。折腾好些天，好歹算是将三个接口、所有风扇调试好。

至此，已经比较懊恼。

悔不当初直接购置银欣CS380哪来这么多麻烦！但也就仅仅是那么一瞬间。
周遭不顺难免急躁，垃圾佬属性和爱动手的喜好让我每一次都抓狂，又很快投入到下一次折腾。因为发现问题、思考问题、逐一攻克、改进，解决问题的过程，就是最大的乐趣！

5、冗余电源

供电对整机稳定性的影响非常重要！但是在一般桌面级平台，供电环节相对其他配件往往得不到重视。而到了服务器级别，供电环节似乎又拔升到了一个超标的水准。

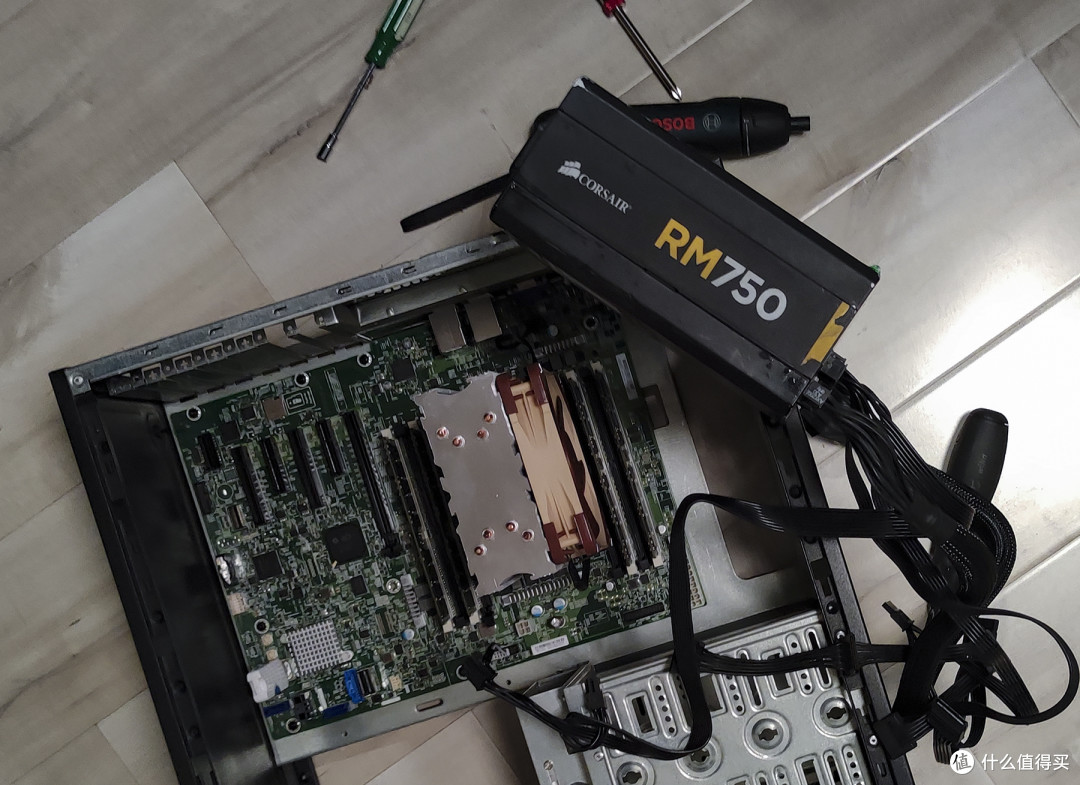

个人这部AIO服务器，电源选用压箱底的美商海盗船RM750。模组电源，额定750W。

在折腾这支「垃圾箱」的同时，AIO服务器CPU也从ES E5-2623 V4更换成功耗更低，核心更多的E5-2630L V3。8C16T，TDP 55W。

整机HDD*4/SSD*1/10GB PCI网卡*2，待机功耗70W左右。（同环境E5-2623 V4待机功耗大概110W）

750W满足这一套配置绰绰，模组化电源可以按需插线。
当然，垃圾箱的整体气质，似乎也不必在意多余烦乱的走线……

选择、装配好电源，对于服务器，供电还有另外的选配项，冗余电源。
但是据观察，大部分服务器、甚至商用服务器都不配备冗余电源……

个人现有的这垃圾箱，似乎也不具备加装冗余电源的条件。物理性改装的难度有非常高。选择放弃。
虽然有良好的备份习惯，但对于这部承载太多功能的服务器，还是想让它更加稳定的运行。在冗余电源和单一电源之间找一个折中的方案，UPS。

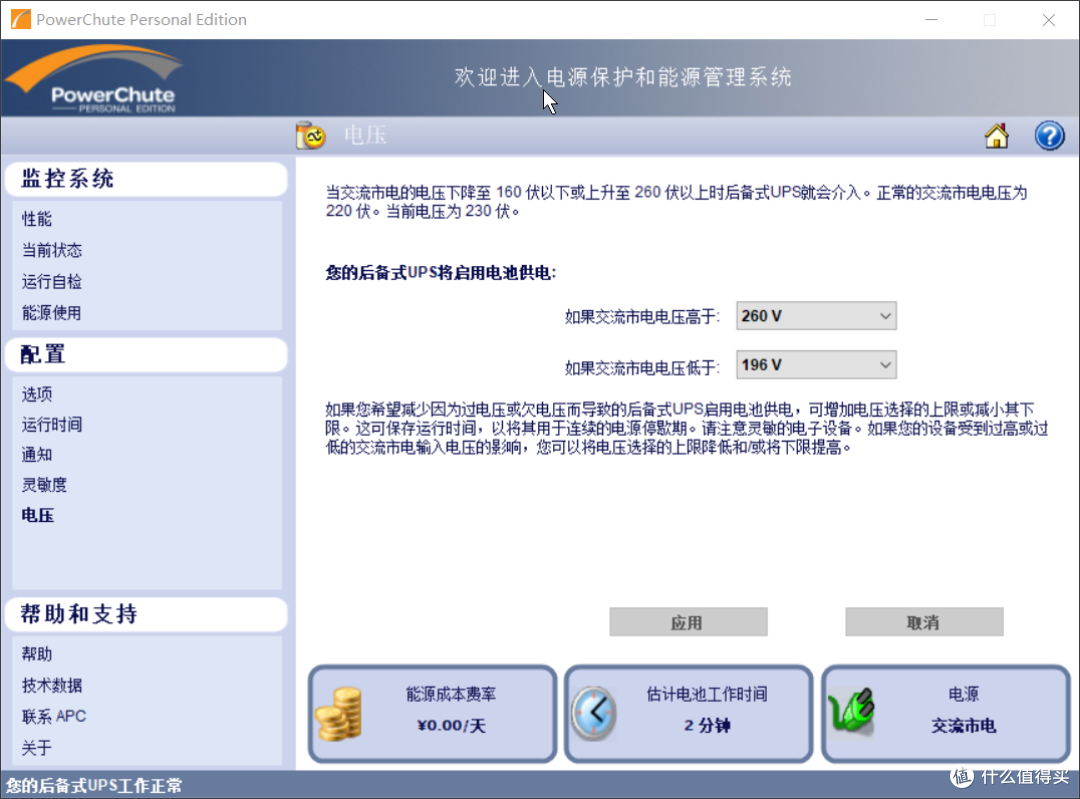

UPS是APC BK650M2-CH。个人这部AIO的底层系统选择的是Unraid。施耐德这款 BK650M2与Unraid的兼容性存在一些问题。

查阅相关的信息，参考先辈的一些办法做了一些调整。算是能够正常工作，提供后备电源保障。
至此，折中解决了这部垃圾箱关于供电的部分。

关于机箱部分的，尺寸、硬盘位、硬盘接口/热拔插、散热/风道、冗余电源/UPS逐一解决。
最后要改进家中的「多媒体柜」……

现在这个多媒体「柜」是这样式儿的：

先前折腾的AIO主机，都是ITX/MATX标准。所以这个柜在空间上一直是很从容的。
可升级到服务器，即便是标准ATX机箱，这个柜里的隔板都不足以放的下。

所以又排尺、画图，去板材车间割了两块板。
调整后的状态：

当然，这不是「最终效果」。还有很多环节需要改进。
这柜子与地暖分水器在一起，密闭起来环境温度非常高。一直有将这个柜整体移动别处的意愿，构想中。
此外，将软路由放到AIO服务器中的弊端总能显现。各种折腾中总会断网，软路由有必要独立出来。还有万兆局域、以及另外一套Nas系统都在构想和预备实现中。后续会将过程一一分享，与小伙伴们交流学习。

总结：

将废旧的机箱壳，一步步改装到趋近服务器标准的状态。如果算上为了改装而购置的「改装件」，花费并不少…… 从这一点上看，还特么不如直接入银欣CS380！更不用说前前后后花费很多精力，显然是「亏本」的行为。

这就是一种思路，一种行为，甚至是一种玩。

垃圾佬爱折腾的属性，乐于将精力消耗在DIY的过程中。并且愿意将过程分享同好。生命不息、折腾不止！
