前言

前些天到了一批 NUC D34010WYK 小主板,在海鲜市场50一个配了全新机箱,挺好的一个小主机,玩玩黑苹果或者轻办公都是不错的选择,至于改装双千兆软路由是没这个打算的,以我对这个机器的了解,改装空间非常小、难度很大、风险也很大,但扛不住粉丝朋友的强势定制,还是硬着头皮上了,改完还让我发文说要给我点赞,兄弟,没看到你点赞我追到新疆去打你NUC硬核切主板 完美改装双千兆软路由

机器展示

NUC硬核切主板 完美改装双千兆软路由

机箱和外包装是全新的,都是整套整箱的,成色没毛病。

NUC硬核切主板 完美改装双千兆软路由

说明书配件之类的都有,背架也有。什么?照片拍虚了?不不不,我对焦的右上角光线感应器,打开包装箱会响起Intel经典的:灯,等灯等灯,可惜电池都放太久没电了,期待了个寂寞。

NUC硬核切主板 完美改装双千兆软路由

NUC硬核切主板 完美改装双千兆软路由

不管是哪代产品,薄款NUC颜值还是在线的,4代很不爽的是HDMI和DP都是迷你接口,要转接。

开始折腾

拆机就懒得演示了,机箱4颗螺丝,主板两颗螺丝就可以把主板提出来。

NUC硬核切主板 完美改装双千兆软路由

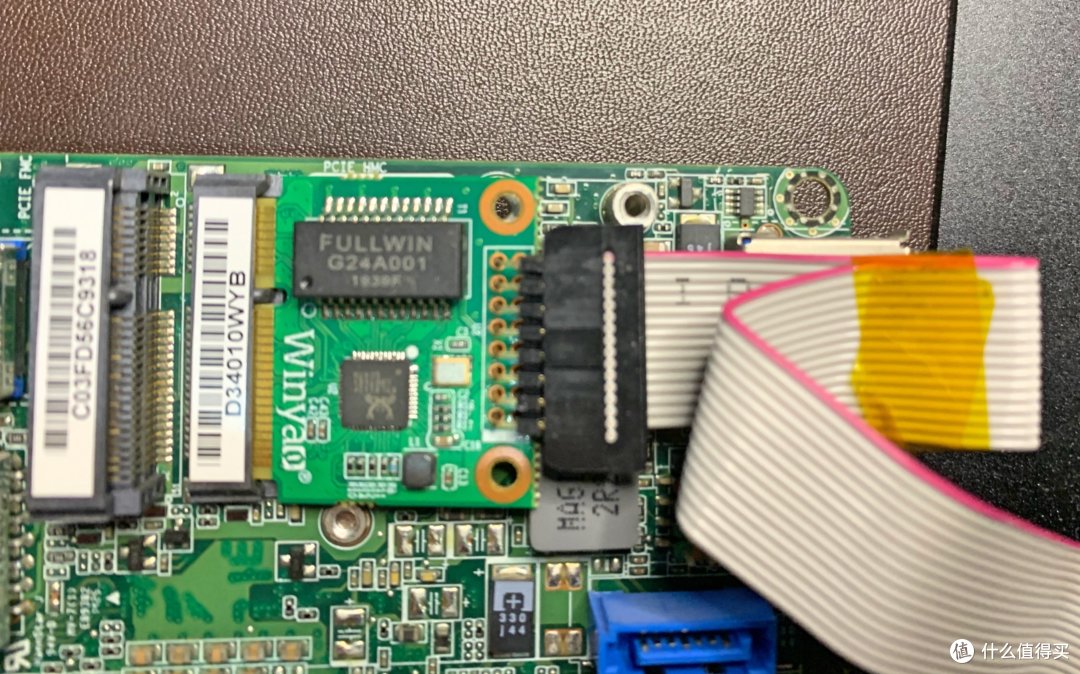

因为迷你PCIE被msata压住,迷你PCIE转千兆一定要买这种弯插的,虽然是尽量满足空间需求,但是仍然放不下去。

NUC硬核切主板 完美改装双千兆软路由

修修边,把上面凸起削掉,基本上放下去问题不大了。

NUC硬核切主板 完美改装双千兆软路由

硬盘放上去也还好,要是能找到背面没有芯片的硬盘,就完全没有冲突。

NUC硬核切主板 完美改装双千兆软路由

网卡安置好了就该安排网口了,薄款改双千兆基本上都是拆这个USB口,没什么意外。这张迷你PCIE转千兆网卡是准备用在我另一个星际魔盒改X86上面的,手里没有其他网卡了就先挪用了,网口灯是我自己涂黑的。

NUC硬核切主板 完美改装双千兆软路由

上手术台,上焊油。

NUC硬核切主板 完美改装双千兆软路由

拆完处理一下正面焊盘,不能有任何凸起,因为这里空间是真的太紧张了。

NUC硬核切主板 完美改装双千兆软路由

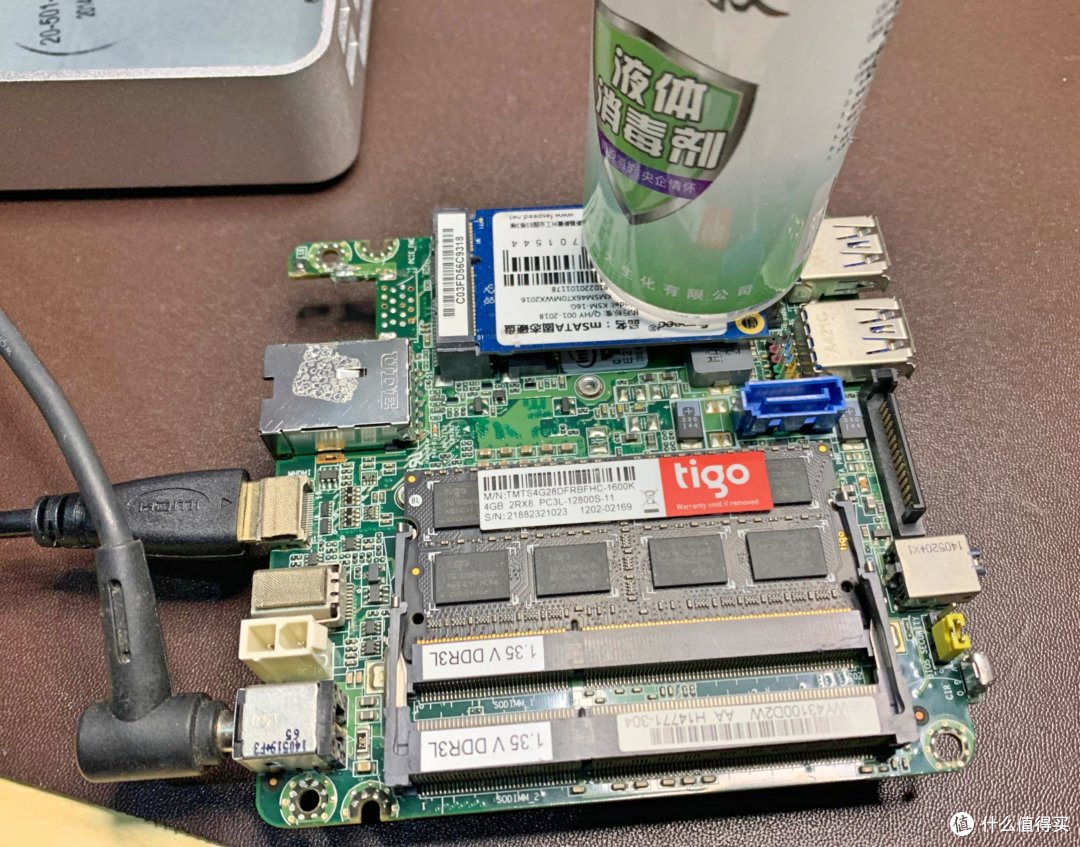

习惯性拆完先测试一下,要是主板拆废了就改了个寂寞。测试没毛病继续。

NUC硬核切主板 完美改装双千兆软路由

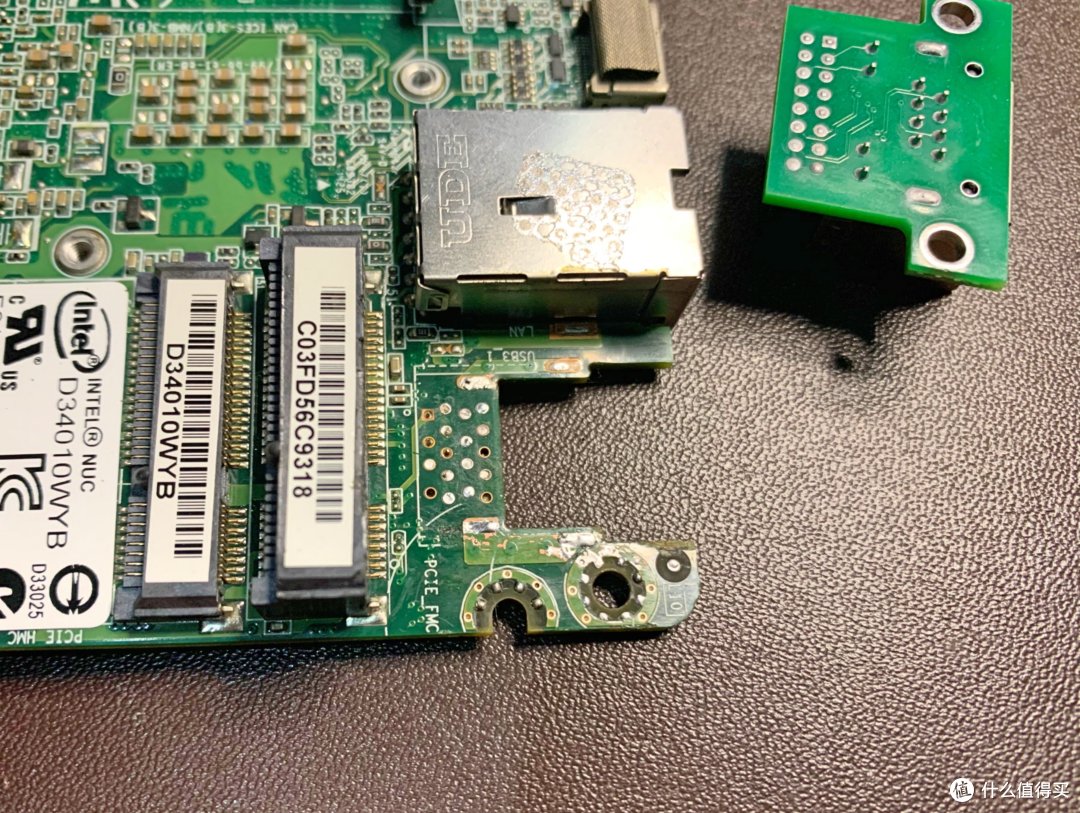

原本打算网口平主板焊接的,但是薄款NUC实在没有空间,不得已切主板了,这可能是全网首发切主板改软路由的吧。

切主板是有深思熟虑+实际测量才做的决定:考虑到这个角落没什么重要的走线,同时万用表测量了上下焊点都是接地的,然后锉刀锉开仔细观察测量没有夹层走线。(其实并没有,不要怂就是干!NUC硬核切主板 完美改装双千兆软路由 )

NUC硬核切主板 完美改装双千兆软路由

装上大概是这样子,还需要修整进去一点点。

NUC硬核切主板 完美改装双千兆软路由

正面刚好有个耳朵可以焊接到原装网口上固定,同时可以保持两个网口在同一水平线。

NUC硬核切主板 完美改装双千兆软路由

接下来处理网口排线和主板冲突,先把这个插针的固定座翘起来,都焊接在主板上了这个可有可无。

NUC硬核切主板 完美改装双千兆软路由

原本和网口持平的排线下去一点了,但是还不够。

NUC硬核切主板 完美改装双千兆软路由

用锉刀修,比划着锉,注意别把金属部分锉出来了,不然又要处理主板和这里的绝缘,又增加了厚度。

NUC硬核切主板 完美改装双千兆软路由

装上排线两个网口基本在同一条水平线就差不多了,这里空间真的太小了。

NUC硬核切主板 完美改装双千兆软路由

因为机箱里面还有一个铁架子,所以主板切到装好网口和原装网口一样没有伸出,算是强迫症吧。

NUC硬核切主板 完美改装双千兆软路由

原装排线也是过长的,必须切掉一截,不然挤在里面姿势不对后盖就被顶住。剪成我这么长差不多了,能折叠放下也不影响安装固态硬盘。

NUC硬核切主板 完美改装双千兆软路由

直接后盖直接压下来测试,网口主板和机箱螺丝会冲突。

NUC硬核切主板 完美改装双千兆软路由

网口主板沿着网口切到不影响螺丝安装为止,千万别切过头了,边边上有走线。机箱原USB位置有防电磁泡棉,会压到网口主板,需要撕掉。

NUC硬核切主板 完美改装双千兆软路由

测试装机没问题了直接固定网口,主板两面都有铜箔,刮出来两面焊接就非常稳了。

NUC硬核切主板 完美改装双千兆软路由

说好的网口耳朵焊接到另一个网口上不能忘了,起到加固作用。

NUC硬核切主板 完美改装双千兆软路由

机箱USB孔位切掉中间的挡板,可惜孔比网口大,不然修到和边上网口一样大小就完美了。

NUC硬核切主板 完美改装双千兆软路由

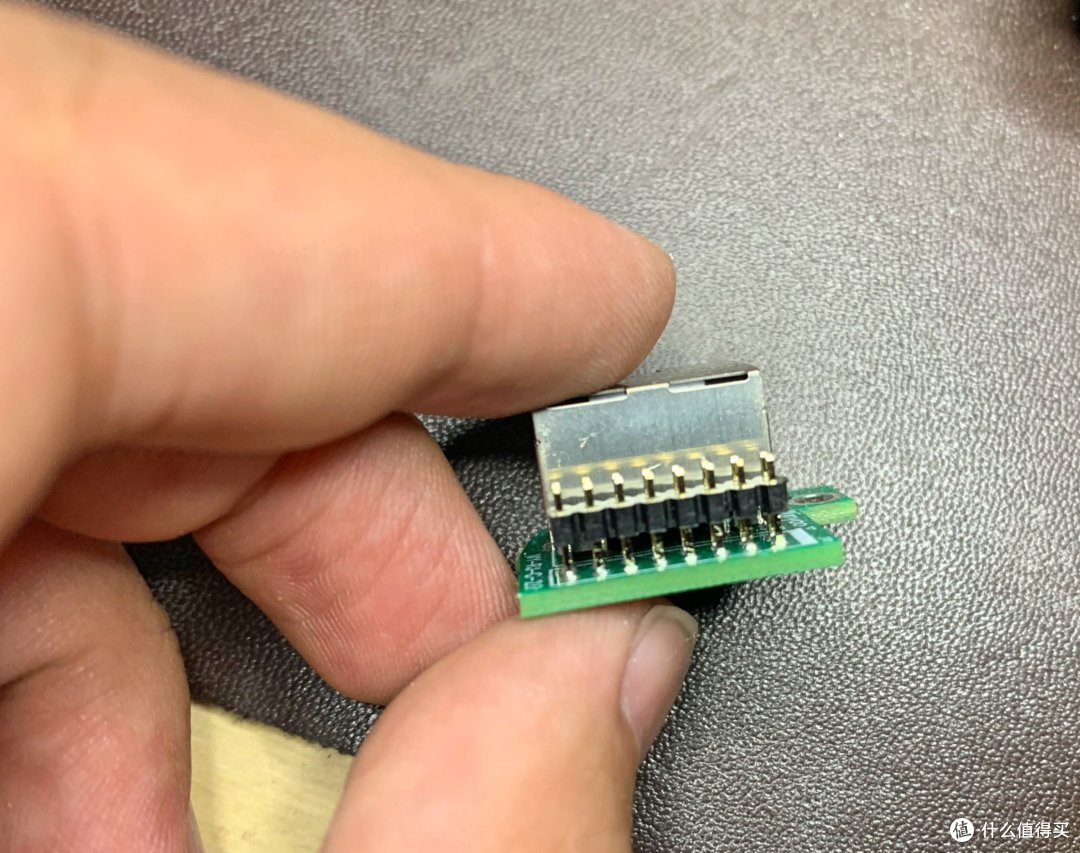

网口背面剪掉突出的针脚,用锉刀打磨平整,贴上电工胶绝缘。

NUC硬核切主板 完美改装双千兆软路由

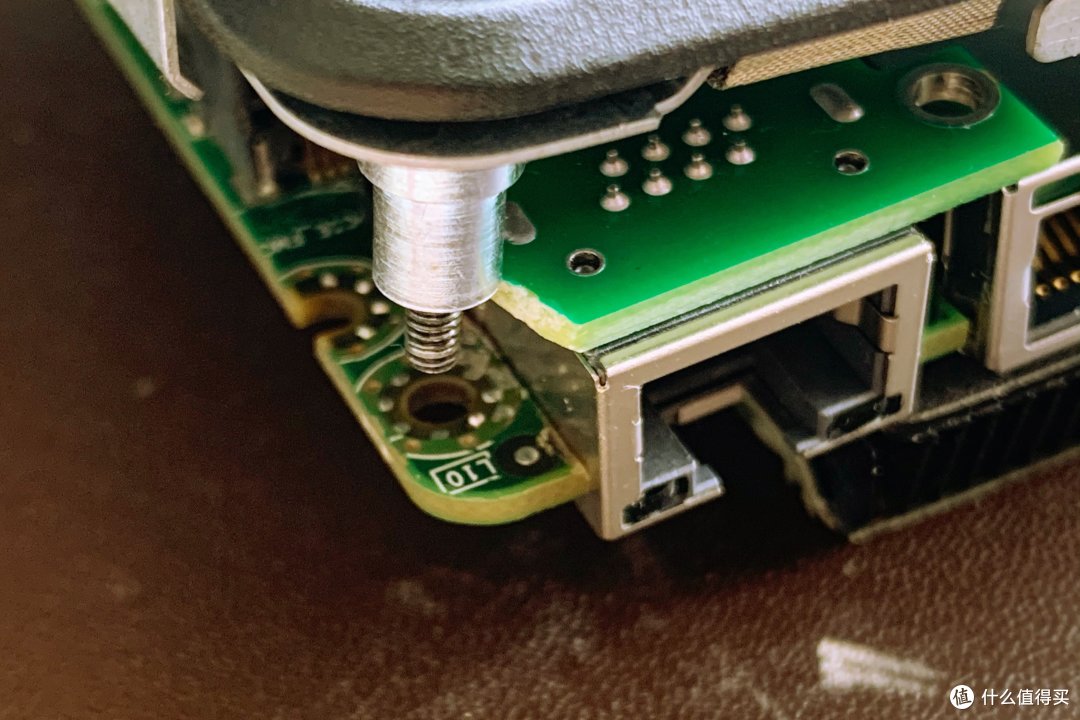

装机效果还行吧,和原装网口持平没有任何突出,固定也很稳。谁再说两个网口方向不一致,来烙铁给你,你来改。

NUC硬核切主板 完美改装双千兆软路由

随便装个OP测试一下,跑跑压力,没毛病,拍照装B叫快递一气呵成。

总结

这个改装方案因为空间实在太小,要修修整整的地方太多,而且涉及到切主板的骚操作,本文只做改装展示,抄作业的搞炸了机器概不负责哈。

本次改装是粉丝定制,赶鸭子上架,好在不辱使命完美改装,觉得改得漂亮的各位彦祖,别白嫖了,把你的关注交了吧,主页更多精彩内容在等你。你以为躲起来就找不到你了吗?没有用的你是那样拉风的男人,不管在什么地方就好像漆黑中的萤火虫一样,那样的鲜明,那样的出众,你那忧郁的眼神,唏嘘的胡碴子,还有那杯DRY MARTINE,都深深的迷住了我,不过虽然你是这样的出色,但是行有行规,不管怎么样你不能一直白嫖呀!看文章不要点赞关注的吗?

最后附上风险比较小的改装方案:

Intel D34010WYB/K 改装软路由小黄鱼购得IntelNUCD34010WYB全新主板,全新D3410WYK空机箱。主板270到付,空箱50不含邮费带包装含全套纸片、壁挂、螺丝主板老哥说要通电试机所有静电袋要拆开,到我手上成这个样子了,不过板子确实超新,到手看BIOS是2014年。除了没SN号所有功能正常,包括升级BIOS,已升到2阿三阿四| 赞7 评论20 收藏34查看详情
