对于DIY电脑的新手来说，主板上密密麻麻的英文标识常常令人望而生畏。但只要理解了这些标识的含义，硬件连接和故障排查就会变得异常简单。这篇内容系统梳理了主板上的核心接口标识，从CPU、内存到各种扩展插槽和电源接口，旨在帮助读者快速掌握硬件连接的关键知识，让装机过程更加顺畅，不再因看不懂标识而烦恼。
智能速览
CPU和内存插槽标识是安装核心硬件的基础。
PCIe与M.2接口决定了电脑的扩展性能。
电源接口正确连接是系统稳定运行的保障。
区分RGB与ARGB接口，避免硬件损坏风险。
精华内容
要熟练地进行硬件组装与升级，就必须精准识别主板上的每一个接口。下面将按功能分类，详细解读这些英文标识背后的具体作用与连接要点，让装机过程一目了然。
核心安装区

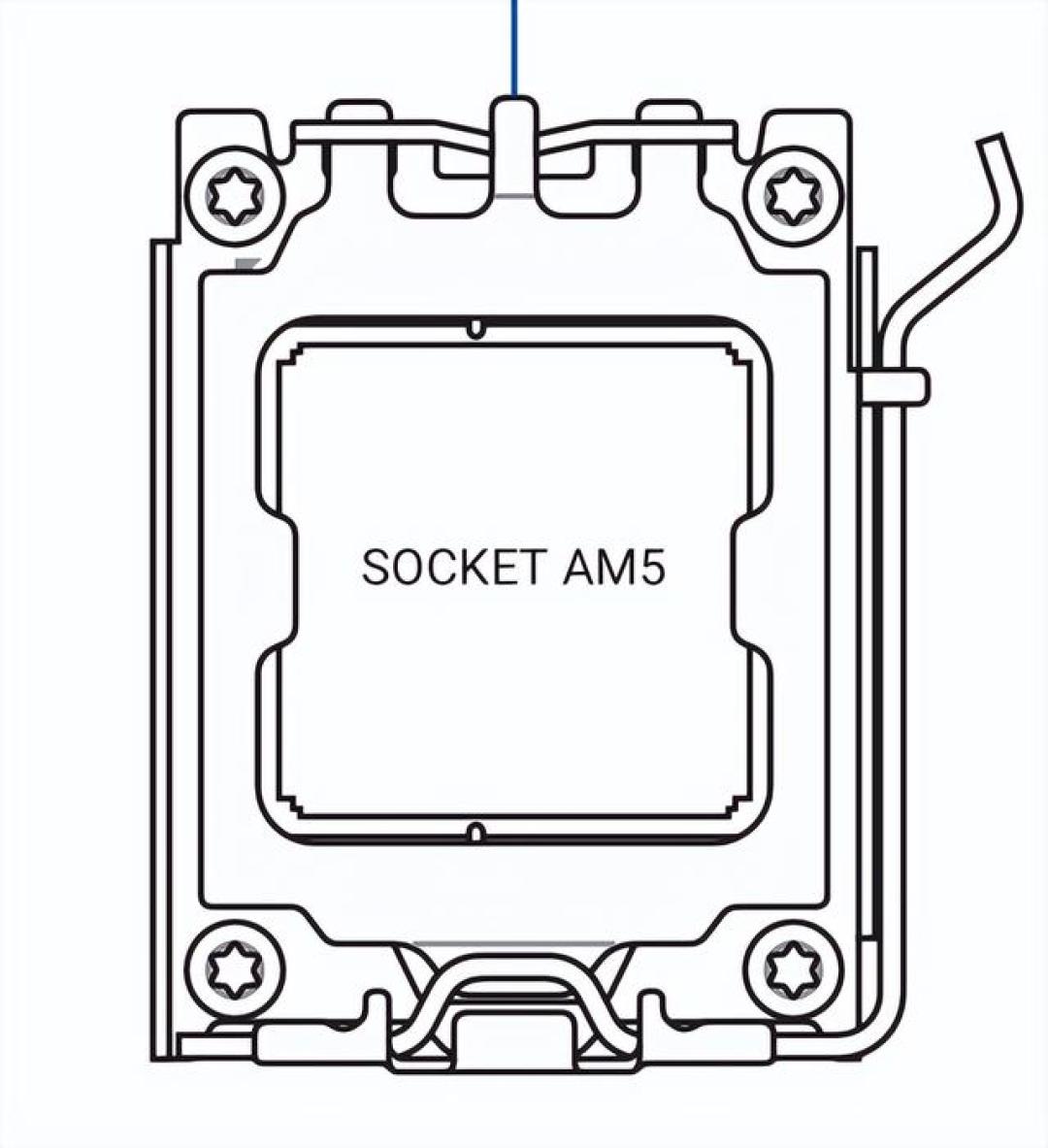

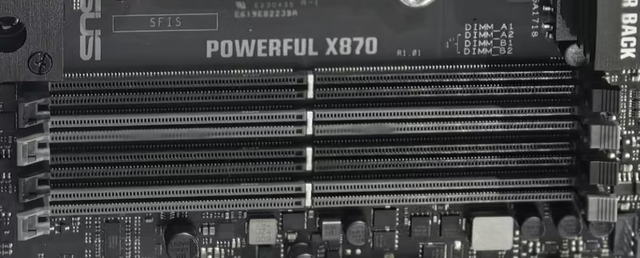

中央处理器（CPU）插槽旁通常有锁杆，Intel主板会标“LGAXXXX”系列，AMD主板则标注“AM4”或“AM5”。内存插槽统一标识为“DIMM”，一般有2到4个，并按“DIMM_A1”、“DIMM_A2”等序号排列，组建双通道内存时需按序安装。插槽旁还会标注DDR3、DDR4或DDR5，这是选择内存代数的直接依据，务必匹配。
扩展能力区
“PCIe x16”是全长显卡插槽，通常最靠近CPU的那个为全速插槽。“PCIe x1”则是短插槽，用于安装声卡、网卡等低速设备。存储方面，“SATA”或“SATA3”接口用于连接2.5/3.5英寸的固态或机械硬盘。“M.2”接口（常标为M2_1、M2_2）则用于安装速度更快的NVMe固态硬盘，是当前高性能电脑的主流存储方案。
供电散热口
电源连接至关重要。“ATX_PWR”（24针）是主板主供电接口，而“ATX_12V”或“EPS 12V”（8针或4+4针）是CPU辅助供电，两者缺一不可，否则无法开机。风扇接口中，“CPU_FAN”必须连接CPU散热器风扇，否则可能报错。“SYS_FAN”用于机箱风扇。务必注意，“RGB”（12V 4针）与“ARGB”（5V 3针）灯效接口电压不同，严禁插错，否则会烧毁LED设备。
功能与调试
前置面板接口如“F_USB”（蓝色19针）和“HD_AUDIO”（9针）分别用于连接机箱前端的USB接口和耳机麦克风插孔。后置I/O面板则有“LAN”（网口）、“HDMI/DisplayPort”（视频输出）等。高级功能方面，“CLR_CMOS”跳线或按钮用于重置BIOS，解决超频失败等故障。“TPM”接口为Windows 11系统提供安全支持。而部分高端主板上的“DEBUG LED”或“Q-Code”数码管，能显示故障代码，极大简化了问题排查过程。
掌握了主板接口的英文标识，就如同获得了装机的“说明书”，不仅能提升硬件连接的准确性，更能从容应对各种简单故障。这份知识是DIY爱好者的基本功。下次看到主板上的那些英文，是否还会感到困惑呢？不妨从现在开始，把知识转化为实践。
