过年有时间，又玩起了游戏。但是美中不足的是一直找不到一款免费的高清录屏工具，没办法将精彩的瞬间记录下来，后来查遍网上教程才知道还有采集卡这个物种，但支持4K的产品价格也确实高，随便一张支持4K录制、环出的采集卡价格都要两三千了，对于没有特备专业用途的我来说，真的有点舍不得。

后来，无意翻到绿联的一款4K采集卡—CM540，价格才几百块，并且支持4K采集、高帧率环出及VRR可变刷新率，对switch/PS5/PS4/Xbox这些常见游戏主机支持友好，满足了我们屏幕高清录制的需求，并且还配有多个音频输入、输出接口，可外接麦克风、调音台、直播声卡、耳麦等设备，同时也能满足多种直播需求，绿联这款4K采集卡可谓真香！

使用了绿联这款4K采集卡一段时间来，各方面很是满意，在直播、采集场景中算是非常有性价比了，下面除了分享这款产品的真实体验感受，也会写一点使用中的小心得，方便刚接触的朋友轻松上手。

视频采集卡到底是干什么的？

视频采集卡顾名思义就是采集设备视频画面的，但是多数人其实并没有接触过，但是在相对专业的直播和短视频博主等人群中，一般都会使用，使用采集卡就能在完全不影响直播主机性能的前提下，实现录屏、实时直播推流等功能。

除去直播场景之外，其实采集卡可以做得事情还很多，比如你是一个网课老师，有高清课件录制需求，一般的录屏软件要么收费，要么就是清晰度不够，并且录制过程中还会占用很多的硬件资源，而有了采集卡那么事情就变得轻松了。亦或者像我一样的数码爱好者，经常需要录制一些硬件教程，尤其是录制电脑启动画面，用手机就很麻烦，并且观感无法保证，有了采集卡可以直接捕获视频信号，界面更清晰美观。

采集卡除了支持采集电脑视频之外，对于switch、游戏主机、相机、手机等设备也是支持的，只需要在被采集的主机安装特定软件即可，用途很是广泛。

比如手机、平板等完全可以借助usb摄像头和采集软件让其化身为IP摄像头来用作安全监控，甚至还能将主机画面采集到设备上，改造成为便携显示器。

绿联CM540 4K采集卡开箱

绿联CM540 4K采集卡支持4K/30Hz、2K/60Hz、1080P/120Hz采集录制，4K/60Hz、1080P/240Hz环直出，非常适合游戏直播录制、带货直播、会议直播等场景，视频规格足够高，性价比也很高。

目前来说4K/30Hz足够满足国内平台的需求了，当然如果有特殊要求或者对视频规格要求很高，也可以考虑4K/60Hz的绿联CM700，价格也就千元。

画面格式方面支持RGB32/NV12/YUY2/P010/1420，基本包含我们常用到得格式，其中RGB32的画质是最好的。 同时所有3.5mm的音频接口都支持最高24位48kHz的无损音质采样能力。

这款采集卡兼容方面非常出色，对于Win7和macOS 10.5以上系统都是支持的，只是Win7需要安装下驱动才行，并且还支持2.4.6内核版本以上的Linux系统，对OBS Studio、xSplit、PotPlayer、QuickTime等常用视频采集及播放软件都支持。

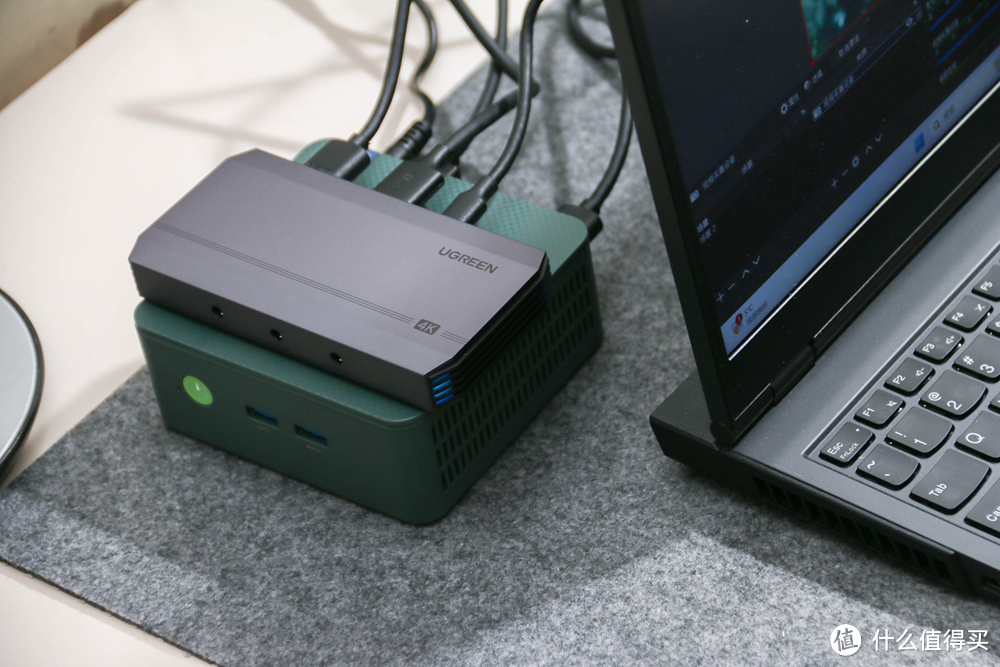

全铝机身材质，表面磨砂处理，做工和质感不错，铝合金机身除了让加强机身强度之外，出色的导热性能也有利于散热，更适合长时间作业运行。

左右两侧为散热格栅，并且有4组7色氛围灯，兼顾美观的同时也对被动散热帮助不少，实测室温24℃下机器运行温度为36.9℃。

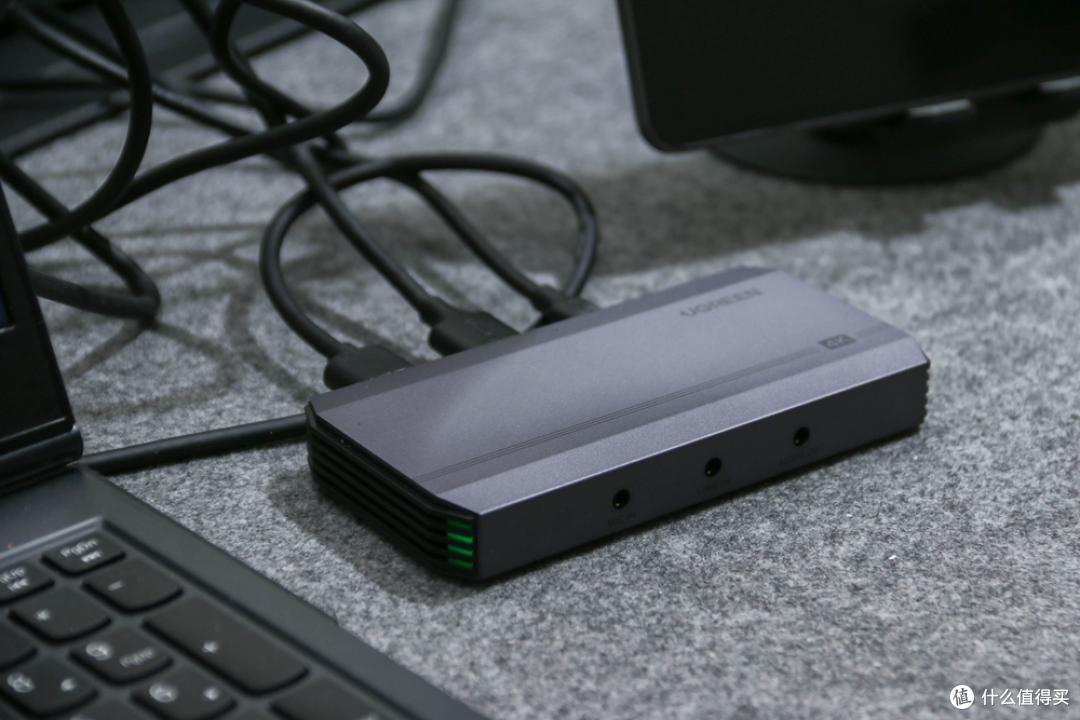

正面接口，依次为3.5麦克风输入（Mic In）、音频输入（Line In）、3.5音频输出（Audio Out）。这款采集卡支持音频剪辑功能，可以在原画面基础上行加入麦克风或者调音台控制，额外增加的音频在直播或录制场景下，这些接口用处很大。

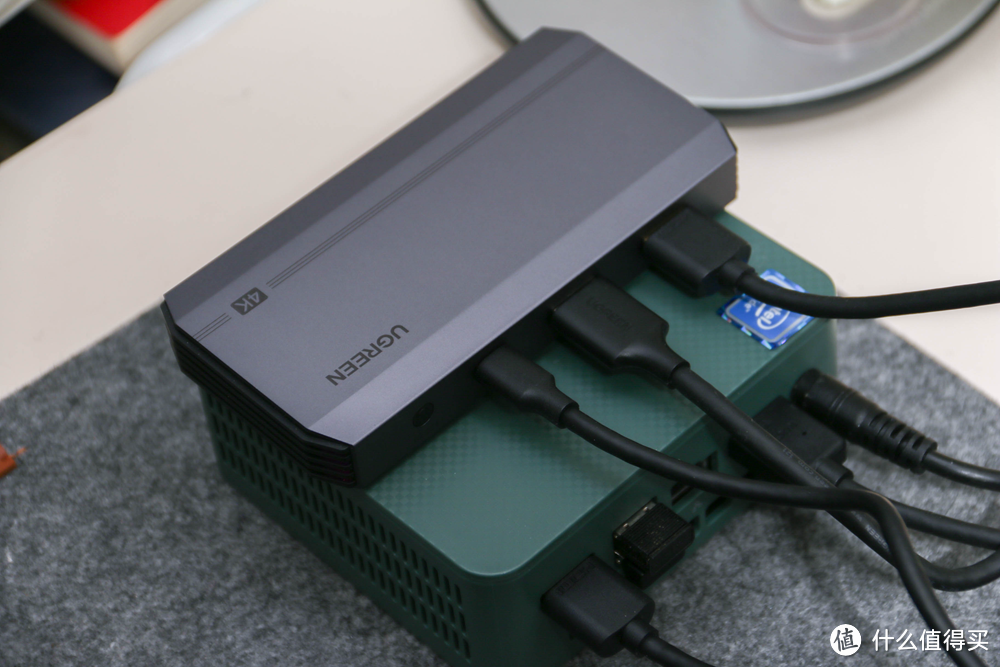

背面为视频接口，依次为HDMI输入（In）、HDMI环出（Out）、Type-C（采集+电源）和重置按键（reset），均支持最高4K输入、输出以及采集。

采集软件安装和调试

采集卡如果正常使用还需要配合软件，目前常用的OBS、xSplit、PotPlayer、QuickTime软件这款采集卡都是支持的，电脑端的录制直播软件比较推荐开源免费的OBS，多平台支持、功能多且稳定。

采集软件OBS需要安装到采集主机中，使用HDMI线材连接采集主机的HDMI输入（In）口和采集卡即可。

打开OBS Studio，在主界面的来源窗口中添加一个“视频采集设备”，增加一个采集设备新命名，确认后在采集器设置中选择“HDMI Capture”，如果出现无信号提示说明采集卡还未正确连接到被采集主机上。

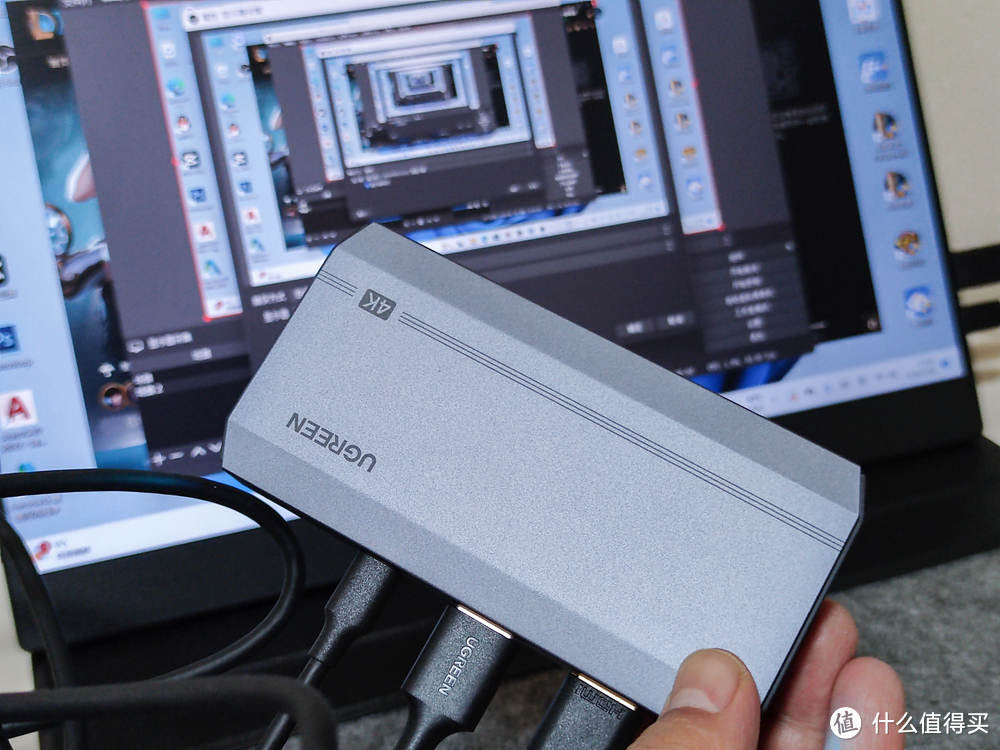

然后，使用数据线连接采集卡的HDMI输入（In）和被采集设备，支持电脑、游戏主机、相机等设备，比如我接入另一台电脑，在OBS软件上就可以看到被采集主机的画面了。

两台电脑的画面一致说明连接成功了。

如果想要录制被采集主机画面，只需要点击右下方的录制按钮，录制完毕后的视频素材会自动保存到本地，方便后面我们随时调用。

如果找不到可以在OBS软件的文件中，点击显示录像就能看到录制的素有视频了。

如果是直播推流，只需要在OBS直播设置中，添加相应直播平台的服务器地址和串流密钥即可实现。采集卡的好处就在于，不过多消耗被采集主机的性能，长期直播推流中更流畅稳定，所以一般手游、端游主播都会使用这种方案。

并且还能对推流视频进行分辨率进行调整，绿联4K采集卡最高支持4K 30Hz或1080 120Hz采集，基本涵盖了各种分辨率和各种场景。

同时，借助OBS软件可以对采集画面任意进行放大和缩小来调整比例，还支持添加多视频窗口。就比如我们在FPS游戏中经常看到，游戏画面、鼠标、主播人像等多个画面同时出现，就是这种方式。

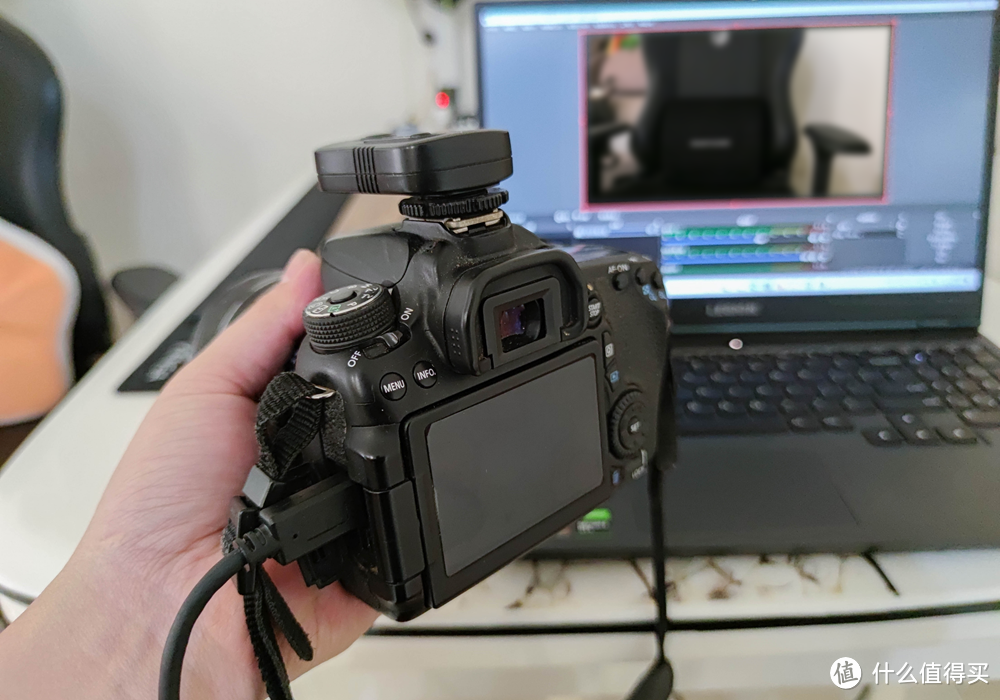

对于直播带货的主播来说，一般都会使用相机搭配外录机的方案，但是支持12bit 422 ProRes RAW格式的外录机随便一款都四五千，使用绿联4K采集卡其实也能平替，也是一种低成本的方案。

采集卡性能如何

在如专业游戏直播、重大会议直播等一些特殊场景下，会对采集卡的延迟情况有一定要求。由于画面从被采集设备到采集主机上肯定有一个过程，延迟肯定是无法避免的，我们就实测一下绿联CM540这款采集卡性能到底如何，下方的抓拍图中可以看到延迟大概在0.12s左右，一般来说基本可以忽略的。

当然，如果追求“0延迟”画面的可以使用这款采集卡的环出功能，环出原则上和直连一样,理论上在画质和延迟方面无损失,所以可以理解为“无”延迟 。

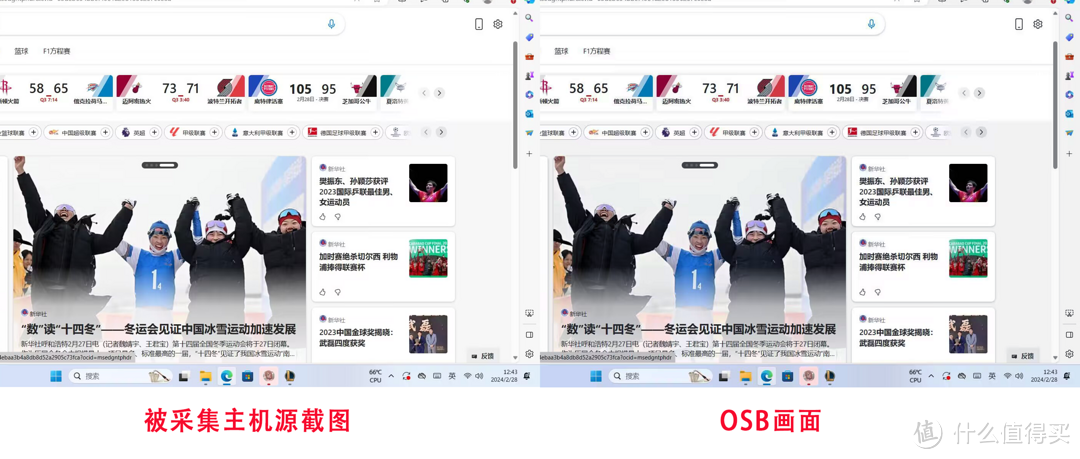

色彩方面，对于一款优秀的采集卡来说，对实际画面还原程度高也是很关键的。下方我使用采集主机和被采集主机的同一画面进行对比，在色彩和细节上基本肉眼看不出任何区别。

即便是暗色调画面，也能实现灰度均匀过度，完美展现细节。

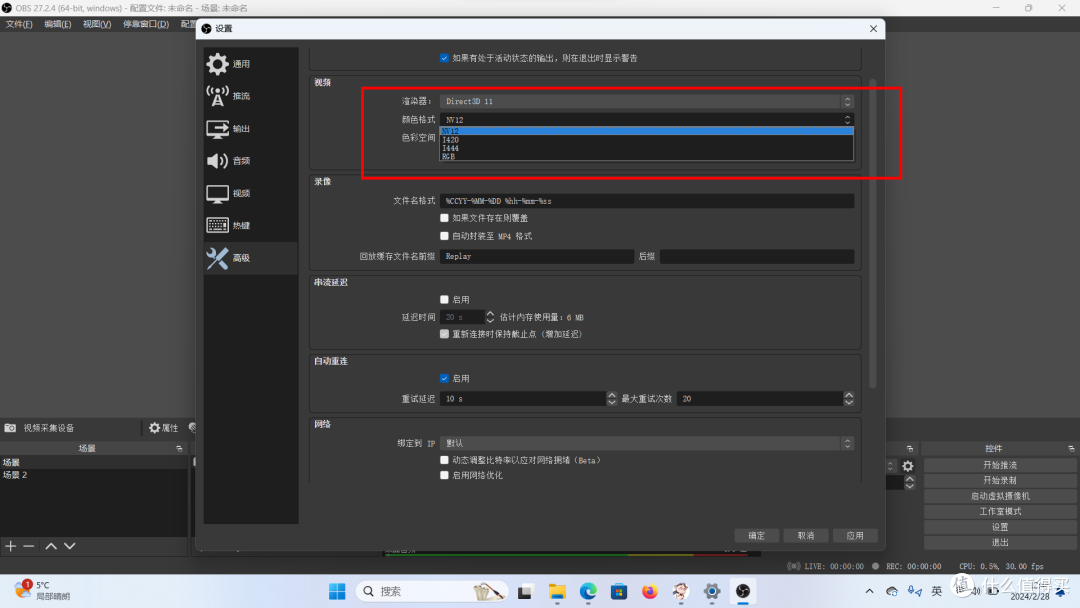

也能通过OSB进行相关色彩格式的设置，支持的格式还是很多的，满足不同场景下对于色彩要求不同。

采集卡的用途还不止于此，如开篇所说的，还能通过手机安装USB摄像头软件，瞬间将手机、平板等设备变身为便携显示器。

只需要将被采集主机接入采集卡的HDMI输入（In）接口，使用Type-C连接到手机的C口，手机上就会出现提示，然后就能有看到手机中已经显示主机的桌面了。

游戏录屏方面，连续使用采集卡进行了2个小时的高规格视频录制，画面输出清晰稳定，并且采集卡温度控制也很出色，可见设备可靠性还是很高的。

最后 性价比不二之选

绿联CM540 4K采集卡配置和性能上定位专业产品，使用中一点也不逊色于市面上两三千的4K采集卡，仅仅几百块，性价比凸显！性能能够满足的情况下还是建议入手，毕竟剩下的钱可以升级下麦克风、键盘等外设来做直播，对于我们用户来说确实很香！

并且，除了支持高清推流之外，还有麦克风输入、音频输入，也足够满足一些进阶用户在复杂场景下的需求，算是个不错的低成本的解决方案了，其他方面等以后更多实战后再来分享。
