七防芯，40系显卡好搭档——超频三GI-K850全模组电源装机&拆解
2022-07-13 20:23:22
4点赞
3收藏
0评论
引言：
随着现在电脑硬件性能的不断升级，整机的功耗也越来越大，尤其是今年下半年即将发布的Nvidia RTX40系显卡和Intel第13代酷睿产品，这种势头甚至会愈演愈烈。所以电源厂商也不断地推出大功率的电源来迎合市场的需求。踏入2020后，很多玩家已经不再单纯地追求高性价比，而是更注重质量，产品特色，纵观整个电源市场，金牌全模组电源已经成为目前DIYer装机的首选，质量好，可玩性高。
而电脑的电源，是我们是我们最难以去保养的硬件，电源有风扇进行主动散热，容易积尘，却因为电压较高，私自拆开电源会有一定的危险，所以电脑的电源都是在螺丝孔位贴保修标签避免消费者去拆开对安全造成隐患。但电脑电源所处的环境多种多样，潮湿，脏乱，小强，积灰等情况都有可能发生，这很容易会导致我们的电脑电源出现故障损坏。
针对这些问题，超频三对时下最热的金牌全模组电源再升级了一番，推出“七防芯”概念，即防虫、防潮、防尘、防震、防腐蚀、防静电、阻燃。注重质量且有特色，村民就和大家分享超频三“七防芯”家族的最新力作——超频三七防芯安全硅胶电源GI-K850战斗版。
首发期间，超频三七防芯电源还赠送三个EF120散热风扇，这可给装机直接省了200元，毕竟现在装机好看的ARGB风扇都几十上百元才能买到一个啊，有看上这个赠品风扇的朋友可以多关注关注。
开箱&外观
先说包装，超频三七防芯GI-K850战斗版电源沿袭了其熟悉的七防芯家族设计风格，醒目的“七防芯”Logo是电源的最大特色。
翻到包装背面，我们就知道什么是“七防芯”了！
一句话概括就是“电源PCB封硅胶”——将特制的高导热硅胶填充封装在电源PCB板上，把电子元器件裸露的焊脚封装起来，防止电源的元器件因受潮，进灰，震动，虫害等导致损坏；这跟村民从业的LED行业中的封装环节是十分相似的，好的封胶是能更好的延长LED的寿命。并且电源的PCB板填充高导热硅胶后，能将电源内晶体管产生的热量快速导出，降低电源温度，延长其使用寿命。
把盒子里面的东西拿出来，除了电源本体之外，还有丰富的模组线材、合格证以及售后服务卡。其中模组线一共有9条：24PIN主线缆1条，4+4PIN CPU供电线缆2条，PCI－E显卡双6+2供电线缆2条，SATA硬盘光驱线缆2条，大D型4PIN插头线缆2条。全模组的线材，可以根据需要装配，最大化节省了机箱空间；还随配了一些扎带方便我们装机。
超频三七防芯安全硅胶电源GI-K850战斗版电源还是标准的ATX电源尺寸(150*150*86mm)，能够有很好的兼容性，装进一些ITX机箱也没有问题，例如某超人K77。电源配置12CM的高风压轴承静音风扇，带有温控调速功能，混合蜂窝状散热开孔，开孔面积大，对风扇的实际有效风量有一定的帮助，兼顾了实用和美观。

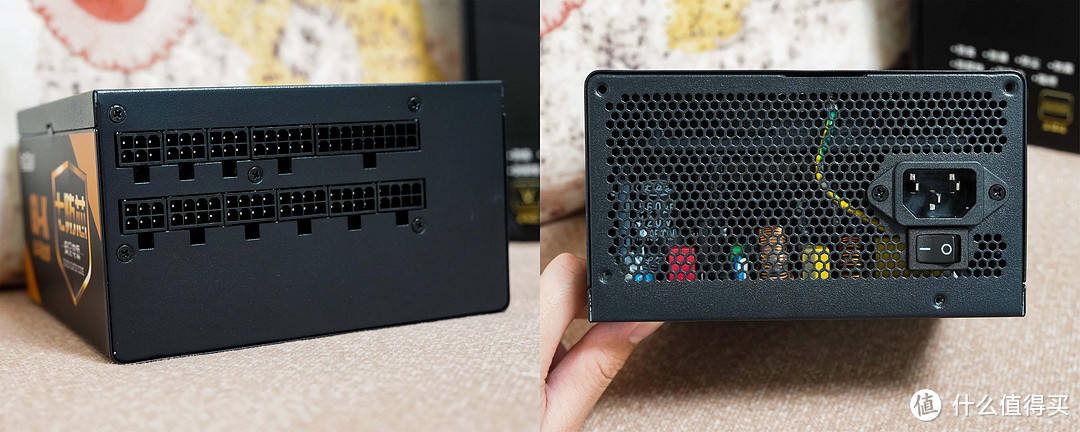

全模组接口设计，在输出端我们可以看到电源最高支持五个8Pin的CPU&PCI-E设备供电接口、四个SATA&IDE设备供电接口，丰富的供电接口最大程度满足多硬件设备的供电需求。此外，电源的电源输出插座设有独立的开关，对一些常年电脑插电的用户更加友好，在初次使用需要留意一下是否已经拨到通电的位置。
侧面的大面积贴纸详细标注了电源的各项参数规格，如各路电压输出能力，额定功率，最显眼的莫过于是840W的12V单路输出了，就算面对即将到来的450W TDP超级核弹RTX4090也不会畏惧。
型号：GI-K850
输入：100-240VAC，50-60Hz，12A
电源规格版本：Intel EPS12V 2.92
80PLUS 金牌认证
输出：
+5V-20A&+3.3V-20A 100W
+12V-70A 840W
-12V-0.3A 3.6W
+5VSB-3A 15W
额定功率：850W
制造商：深圳市超频三科技股份有限公司
电源已经通过了CCC、CB、CE、FCC、EAC、RoHS等多项认证。
电源模组线方面采用的是扁平线的设计，方便走线；我拿了一根24PIN电源模组线作一下特写，全部模组线都是18AWG线材，属于正常表现。
细节到位，模组线的端子，电源线做工都比较好，没有明显的毛刺。
拆解&内部
▲超频三七防芯安全硅胶电源GI-K850战斗版电源采用的一体成型上盖设计，采用了一个120mm的静音风扇，最高转速1400rpm，支持智能温控启停，在低负载状态（40%负载以下）可以停转实现降噪的目的。
▲填充整块PCB板的超高导热硅胶在电源内部随处可见，这有什么好处？拆过洗衣机的朋友就知道，常年在潮湿，户外的电子产品都是通过这种灌封胶的工艺使电子元器件更可靠，耐用。但填充在电源的这种硅胶跟普通的密封胶却又不一样，它的导热性能会比普通封胶好很多，导热系数是空气的27倍，大家都知道电源需要风扇散热。而灌封了导热硅胶后，电源在40%以下负载产生的热量，可以靠硅胶导热到壳体上进行被动散热。从官方实测数据来看，电源内部温度可以因此降低5℃以上。
▲电源内部结构一览，超频三七防芯安全硅胶电源GI-K850战斗版电源采用DC-DC架构、具备同步整流技术的全桥式LLC设计，属于目前高端电源中比较成熟、应用较为广泛的一个方案。从布局来看，电源PCB右侧及下半区域设有输入滤波整流、PFC升压以及开关电源电路；中心设有全桥LLC电路，中间区域垂直焊接DC-DC二次降压小板；上侧部分则为辅助电源电路；左端输出端小板上焊接连接器、滤波电容等器件。
▲主电容来自台系的辉城Ltec，规格为420V/560μF/105℃。对于额定功率850W的电源来说基本够用。
▲电源PCB板的背面做工优秀，焊点饱满且整齐，基本上看不到有人手补焊的痕迹，线材的焊接点也全部都进过了修整，整体来说是很舒服的。
上机测试：
3080和12700K被朋友借走做测试去了，这边先用最近想测的5700X和2060S来替代下。现在日日矿崩，村民也只能等40系显卡价格别太离谱了。
5700X应该是目前性价比最高的U之一了，618板U套装返卡折合1644，单U只要1200就可以到手，要什么自行车？还有谁啊！开个PBO 2能摸到5800X的屁股作为生产力，或者性价比游戏都是杠杠的。

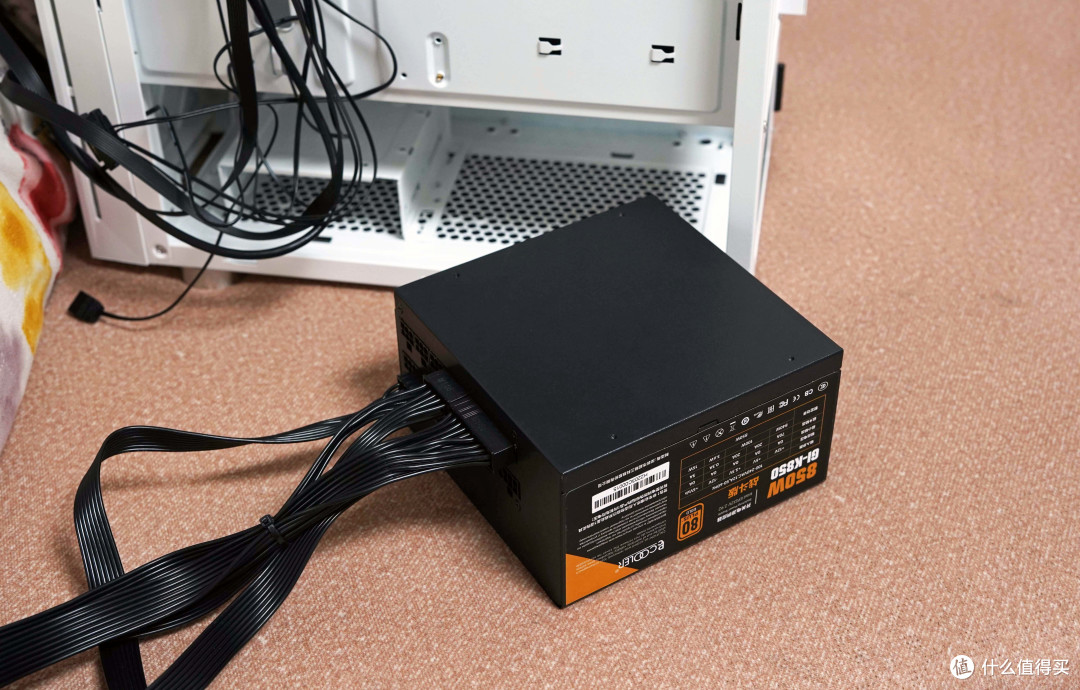

在电源装进去机箱之前，村民一般是先将要用上的模组线先插到电源上，再把电源放入机箱，这样操作比较方便，尤其是小机箱装机，先放电源进去就很难插模组线了。
同样，主板上机箱之前，村民也会习惯性先将CPU，内存，硬盘和散热都安装好，再固定到机箱上，这样安装效率高，动作也优雅。

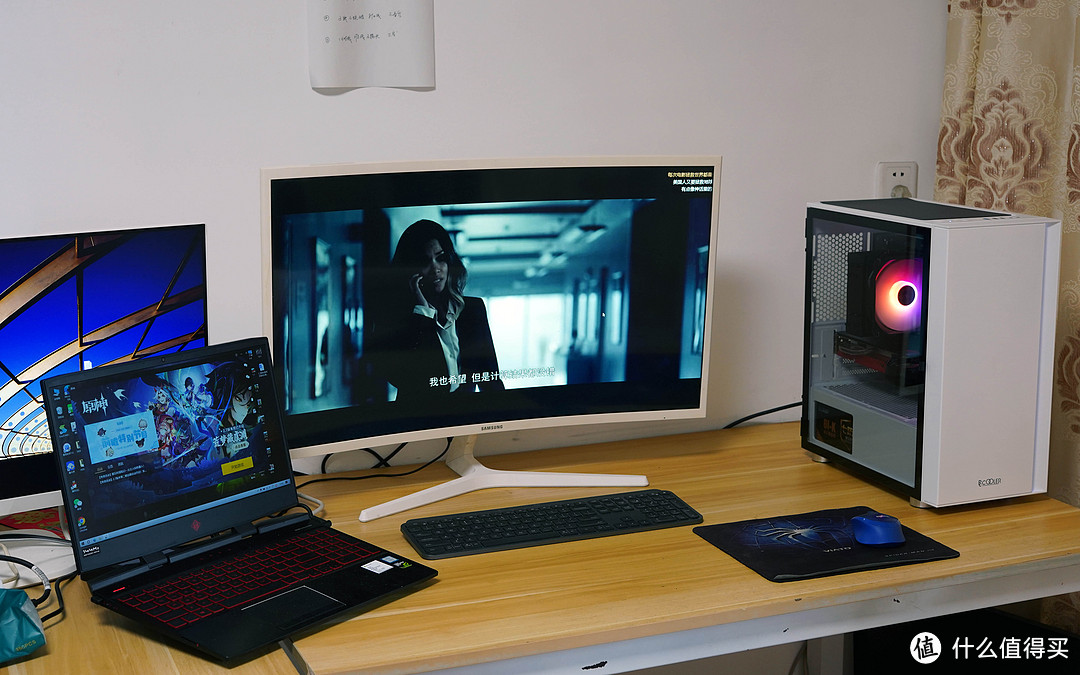

机箱则是选了白色的光愈2，纯白色的机箱配上流光溢彩 ARGB 隐藏灯条，极致简单却不失质感，全白机身有另外一种精神的气息。
村民最喜欢的微动按键和全配置USB口它都有，并且才卖150多，性价比奇高。

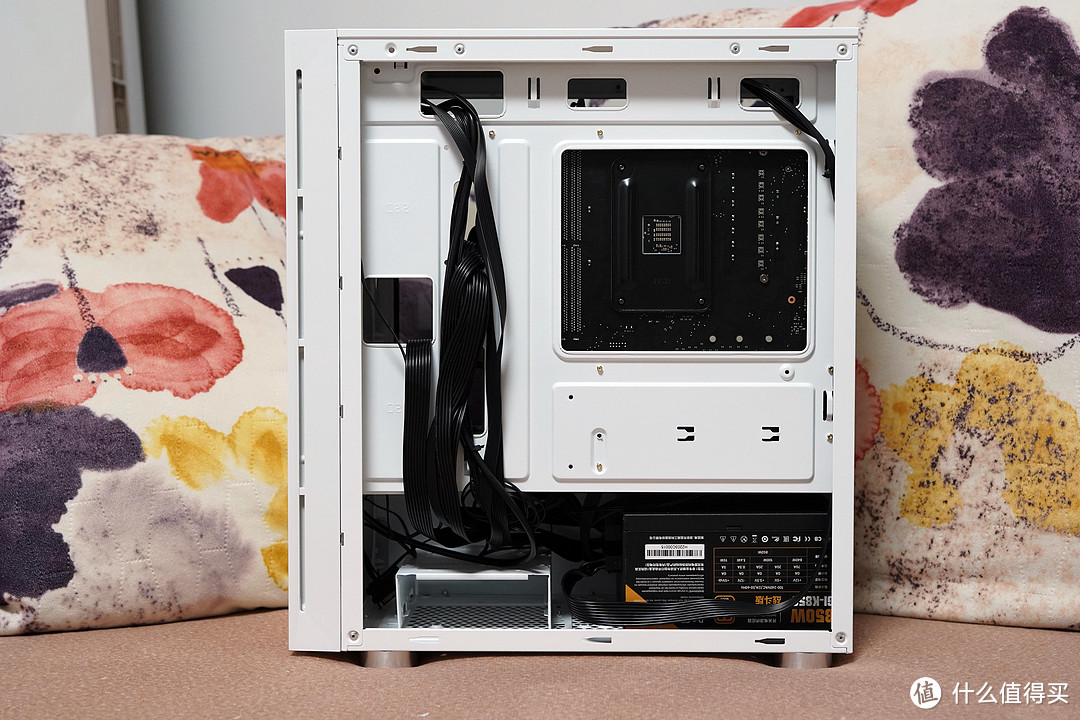

MATX机箱的安装嘛都十分简单，线材理好装机便完成了，用上附赠的扎带把线材理一理便十分整洁。
很多机箱的电源仓都有开口，方便展示咱们使用的电源，超频三的这个“七防芯”的logo在这种机箱显得力量感十足，整体效果也好看。
附赠的EF120风扇还没到，暂时就还没有ARGB联动的机箱风扇，等风扇到了，再来一波更新，大家记得关注三连。
小结：
超频三七防芯GI-K850战斗版这款全模组金牌电源无论是在做工还是用料都是实打实的，标准12CM的ATX电源规格可以轻松装进一些小机箱里面，组成超级小钢炮。最重要的是超频三“七防芯”独家高导热硅胶灌胶技术，不仅防潮，防腐蚀，还可以降低电源整体温度，使用稳定，寿命有保证！
799元的售价在一些优惠活动时，叠券仅售699不到，折合8毛1W就能买到有独家专利封胶技术，840W单路输出、80 Plus金牌认证、自动启停散热、台系电容，旗舰级的整体做工水平的话，超频三七防芯GI-K850战斗版电源值得列入装机单的电源选项之中。
