幽静之蓝——ProArt X670E + 影驰4070TI +海盗船5000D AIRFLOW 装机展示

• 前言

此次带来一台半无光的主机，使用的是美商海盗船性价比款机箱5000D CORE AIRFLOW，这款机箱为高通风板AIRFLOW基础上再省去风扇自行配置，为只提供机箱的版本，整体依然是5000D系列的520x245x521mm长宽高，正方形尺寸比例刚刚好，前置360/280，顶部360/280，尾部120，以及主板架360/240的多冷排位兼容性，让它成为一台可以最多兼容3个360冷排的紧凑型分体水冷机箱，而显卡也能最多兼容400mm长度或者竖装，CPU塔式风冷也可以兼容170mm，以及250mm的ATX电源。

在主要配置上使用的是锐龙 R9 7950X +华硕ProArt X670E-CREATOR WIFI主板+影驰4070TI金属大师OC。创意国度系列主板ProArt X670E-CREATOR WIFI全面采用了工作站级别的用料和16+2 （70A）整合式DIGI+VRM数字供电控制供电模组，在扩展性上采用了满配的接口布局和双USB4、双PCIE5.0 M.2和双PCIE5.0 插槽、10G与2.5G双网口等诸多工作性用途的功能，对于有稳定为重和长时间运行需求的用户提供了可靠保证。影驰RTX 4070TI金属大师OC显卡采用AD104核心，60组SM单元，7680 CUDA处理器，晶体管数量为358亿个，不含挡板的尺寸为311*125*60mm。整机的光效只有美商海盗船 统治者泰坦铂金灯条内存和 iCUE H150i ELITE CAPPELLIX XT 炫光版360水冷，统治者泰坦内存是统治者铂金内存的升级款，DHX散热系统更进一步提高以及灯效更强大，侧板还有两条灯带；XT炫光版360水冷在原有H150I ELITE CAPPELLIX基础上更新了冷头面板与升级为AF120 RGB ELITE 风扇而来。

其他配置方面，固态硬盘是影驰的HOF EXTREME30 1TB ，来自群联的8通道主控完全体PS5018-E18，3D NAND颗粒和1GB缓存，以及五年的个人送保支持。机箱未配置风扇，所以使用德商德静界（be quiet!）的超静音风扇SILENT WINGS PRO 4 ，特殊的水波纹扇叶与漏斗状风扇边设计使得静音效果拉满，而且采用FDB流体动力轴承，六级风扇马达搭配三相交流变频器，低电流低振幅低噪音设计，使得它的使用寿命高达30万小时，并且提供的风量和风压都非常高，这次使用了1把14cm和6把12cm，其中14cm用于显卡前端靠下进风处的前面板正对位置。最后电源是海盗船最新ATX3.0认证与支持PCIE5.0的RMe系列电源RM1000e。

• 配置清单：

C P U：AMD 锐龙9 7950X 处理器

内 存：美商海盗船（USCORSAIR） DDR5 32G套条 6400 统治者泰坦铂金灯条

主 板：华硕（ASUS）ProArt X670E-CREATOR WIFI主板

显 卡：影驰（Galax） GeForce RTX 4070Ti 金属大师 OC 12GB

S S D：影驰（Galax） HOF EXTREME30 PCIE4.0 1TB SSD 固态硬盘

散 热：美商海盗船 (USCORSAIR) iCUE H150i ELITE CAPPELLIX XT 炫光版360水冷

风 扇：德商德静界（be quiet!）SILENT WINGS PRO 4

电 源：美商海盗船 (USCORSAIR) RM1000e ATX3.0额定1000w金牌电源

机 箱：美商海盗船 (USCORSAIR) 5000D CORE AIRFLOW

• 整机展示：

45°整机展示

45°整机展示

90°整机展示

整机无光的前面板展示

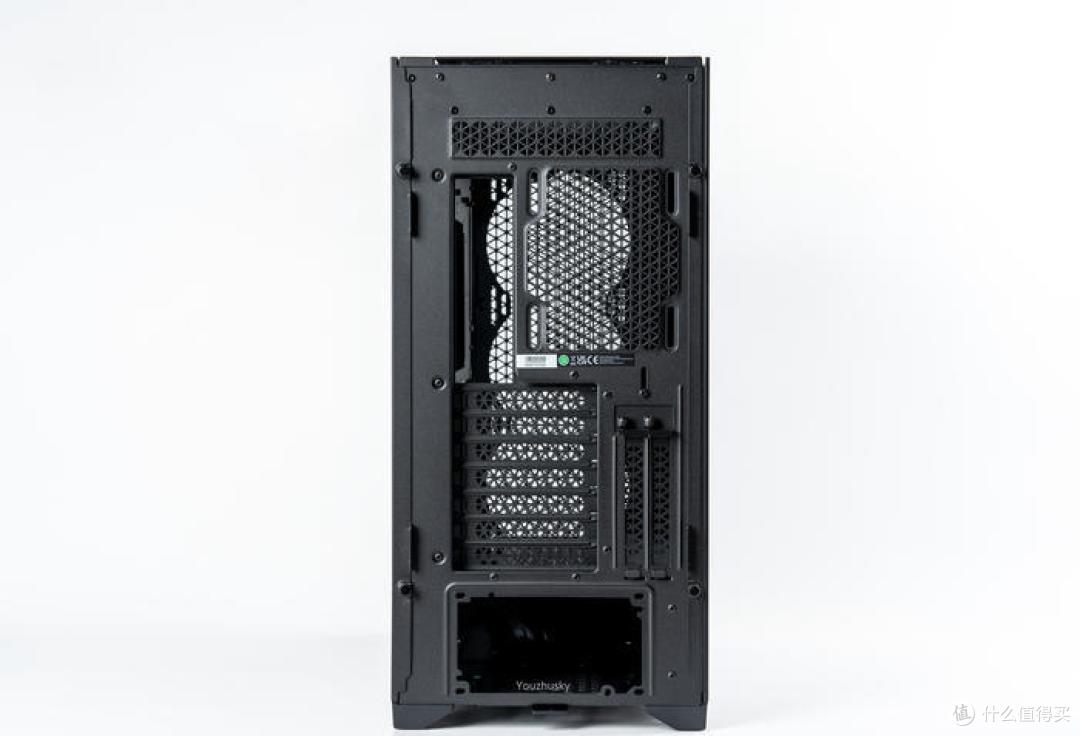

整机尾部展示

5000D CORE AIRFLOW的背板为钢板，左侧360冷排位带镂空和内部磁吸防尘网双重防尘

90°整机内部配件展示

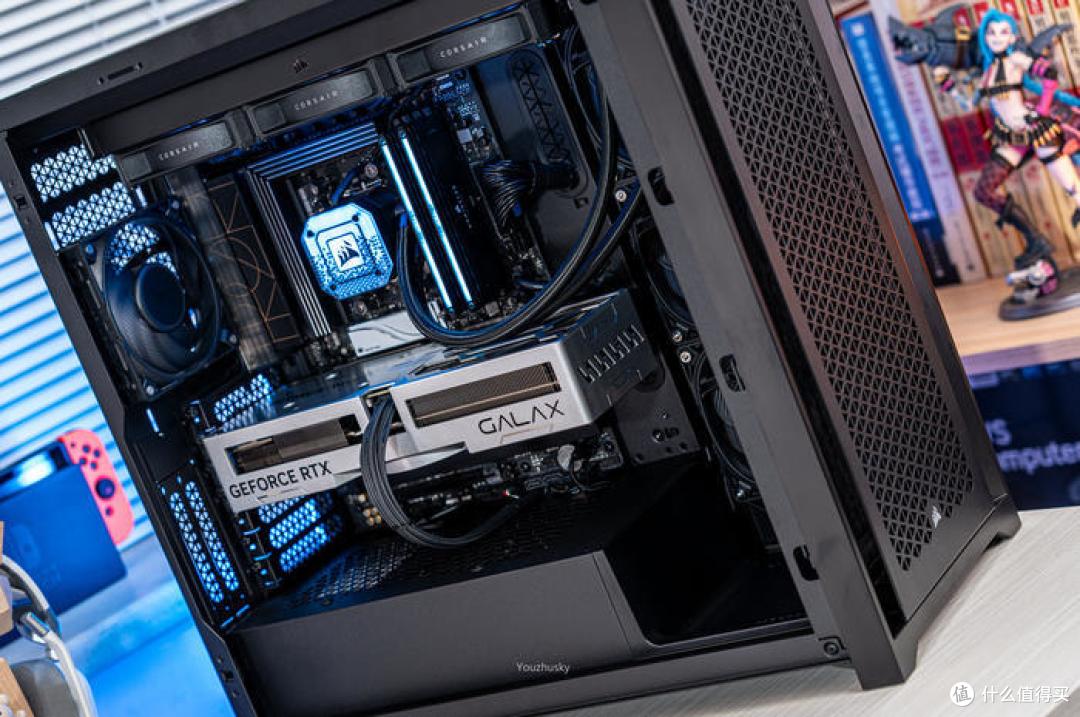

45°整机内部展示

45°整机内部展示

顶部的AIRFLOW 通风面板，海盗船的三角型设计语言贯穿整个镂空部分

前面板IO接口，包含USB3.2 GEN2 TYPE-C口，2个USB3.0和一体化耳机接口，以及带灯的电源键和重启键

前面板的海盗船logo与三角型镂空

打开上下碰珠卡扣的前面板，内部有一张带//5000D的密集防尘网，可隔绝绝大部分的灰尘

机箱电源仓前部塑料扣板上的//5000D 标识

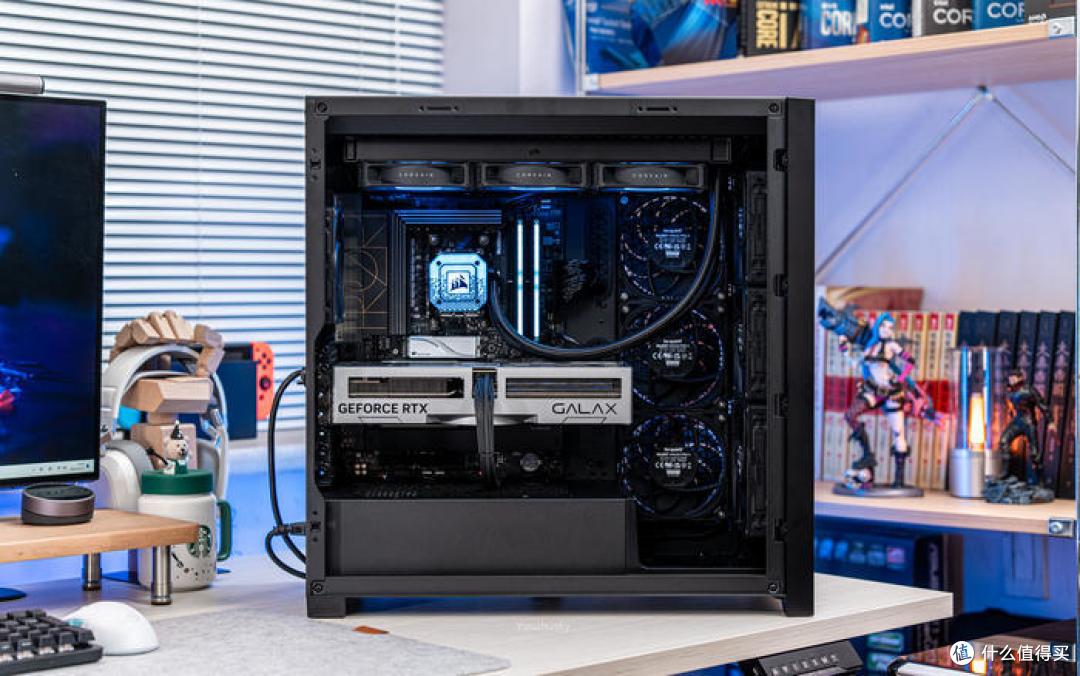

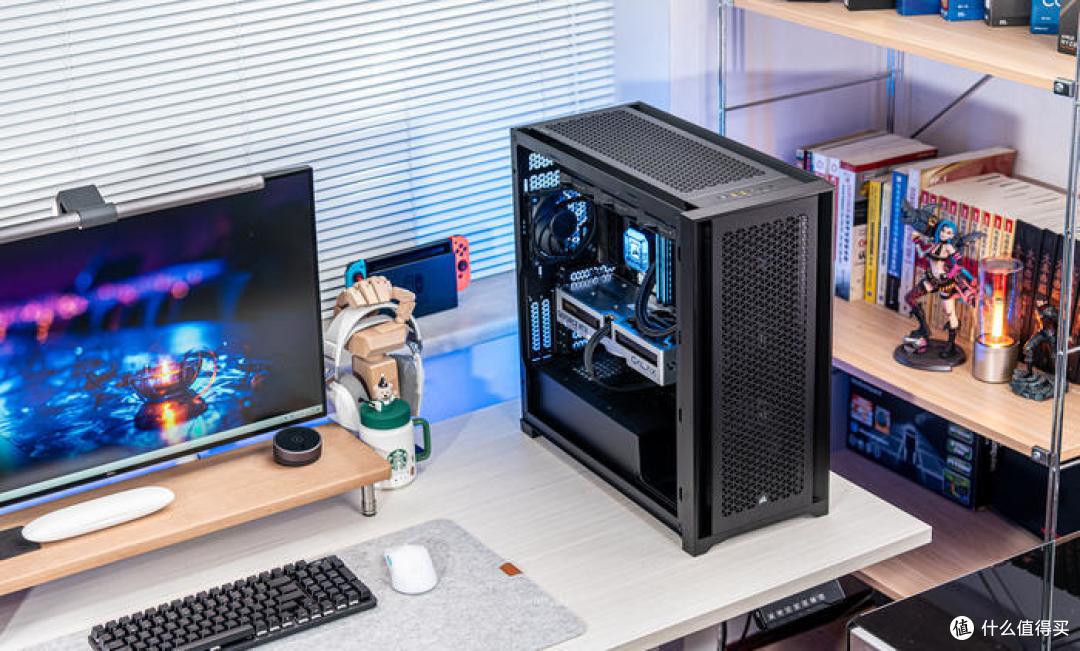

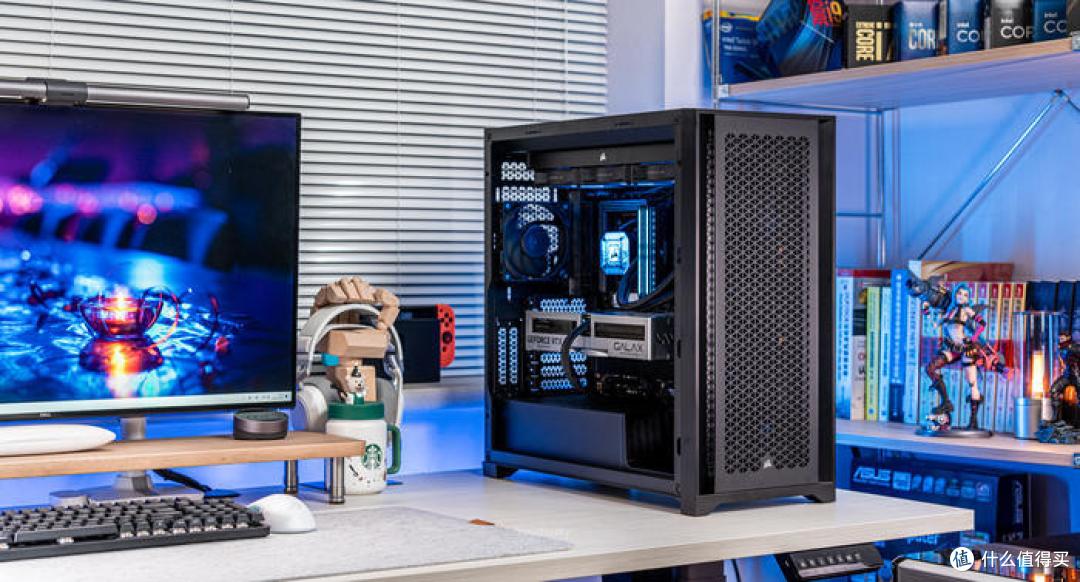

桌面展示

桌面展示

桌面展示

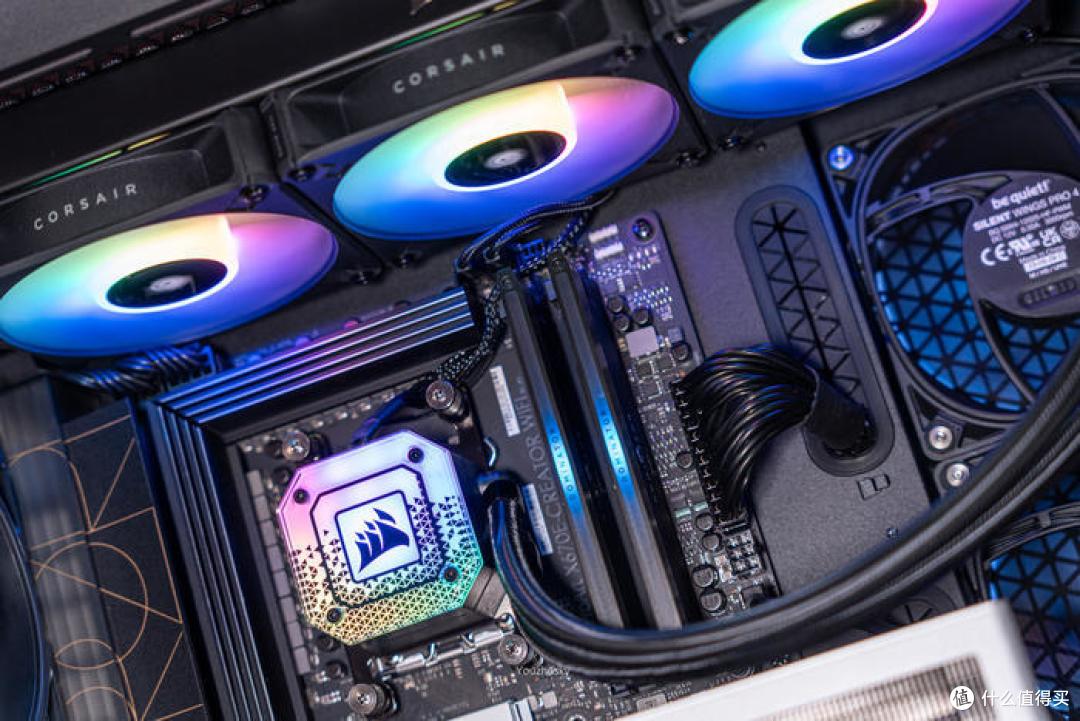

整机内部

整机内部

整机内部展示

华硕创意国度ProArt X670E-CREATOR WIFI主板的磨砂半透的IO，上面的金字细线条的PROART彰显其艺术气息

X670E系列规格强大，这款主板配置了2个PCIE5.0 X4 M.2加2个PCIE4.0 X4 M.2 共4个M.2

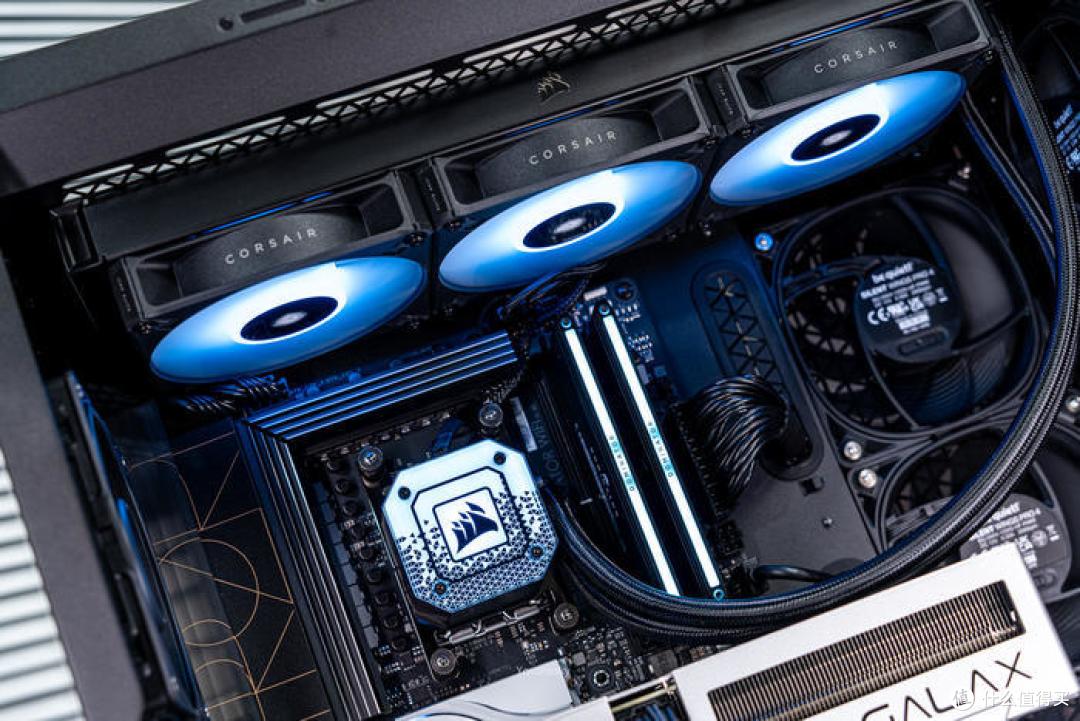

美商海盗船的iCUE H150i ELITE CAPPELLIX XT 炫光版360水冷

水冷排上的海盗船logo与带有CORSAIR标的AF120 RGB ELITE PWM风扇，这款风扇配备了24颗超亮炫光LED灯珠，并可在iCUE软件中自由配置灯效

iCUE H150i ELITE CAPPELLIX XT 炫光版的冷排非常规整

iCUE H150i ELITE CAPPELLIX XT 炫光版的可替换顶盖，不过这款默认顶盖也非常不错，主要还是灯效的设计

随便选个灯效即可，而且新版iCUE软件还支持Murals灯效

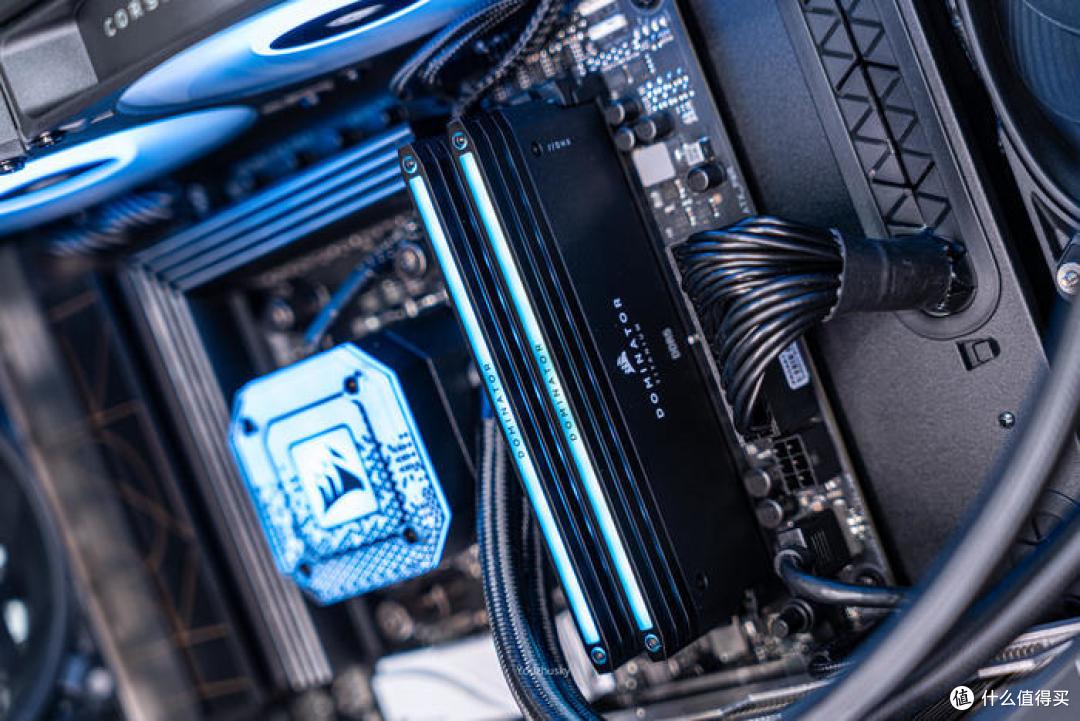

海盗船最新的统治者泰坦内存，顶部与侧边两条导光条三重灯效，侧边也有海盗船的logo与DOMINATOR标识

中间的DOMINATOR预示着海盗船最顶级的内存

海盗船的logo与DOMINATOR

影驰RTX 4070TI金属大师OC显卡，三风扇与公整长方形的全金属散热本体

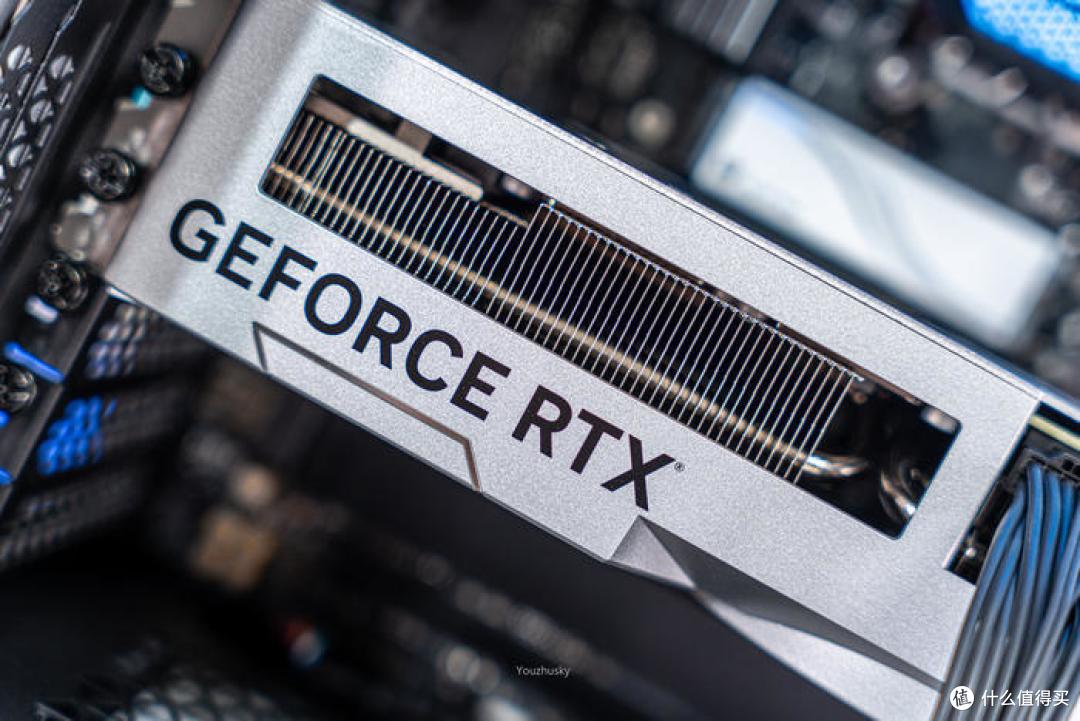

散热器顶部的GEFORCE RTX 英伟达logo，出风的镂空正好处于风扇吹至散热鳍片的末端，可全透热风

顶部一致的右边影驰logo“GALAX”

RTX 4070TI金属大师OC的纯金属背板，短PCB使得背板一半左右用于镂空散热，也让散热更简单，特别是正常安装使默认热气流从镂空自然排出

影驰的HOF EXTREME30 1TB 固态硬盘，采用群联的8通道主控完全体PS5018-E18和3D NAND颗粒以及1GB缓存，能提供高效IOPS和连续读写速度可达7GB/s，以及五年的个人送保支持

德商德静界（be quiet!）的SILENT WINGS PRO 4 120mm PWM风扇使用了独特设计的水波纹扇叶与漏斗状风扇边框，而且采用FDB流体动力轴承和六级风扇马达搭配三相交流变频器，真正的成为低电流低振幅低噪音的代名词

前置6把SILENT WINGS PRO 4作为进风，使得6进4出形成正压差

其中前面板底部1把为SILENT WINGS PRO 4 140mm PWM，因为它进风之后正好吹如显卡下部位置补充显卡镂空散热的压差

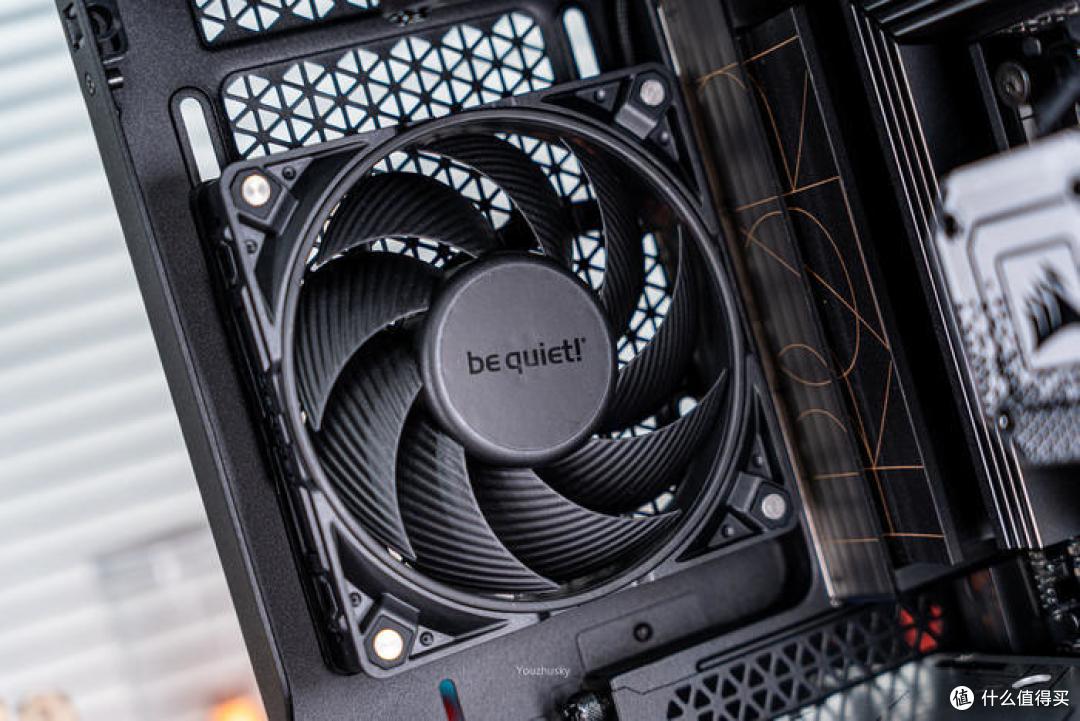

3把SILENT WINGS PRO 4 120mm PWM的侧边进风

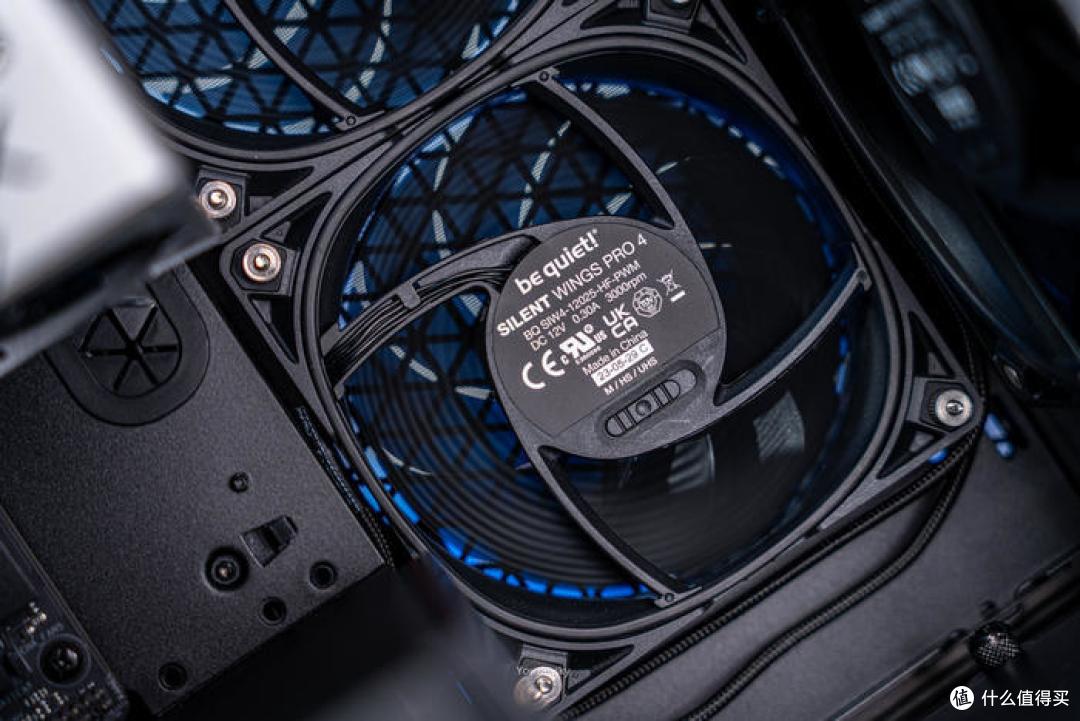

风扇上的M/HS/UHS三档调速开关可限定转速在1600/2500/3000RPM的最高转速

默认都使用了低转速模式使得整机更静音

机箱背部的理线，RAPID ROUTE理线系统也是挺方便的，魔术扎带直接在槽内扣一下即可，不需要过多的设计与规避

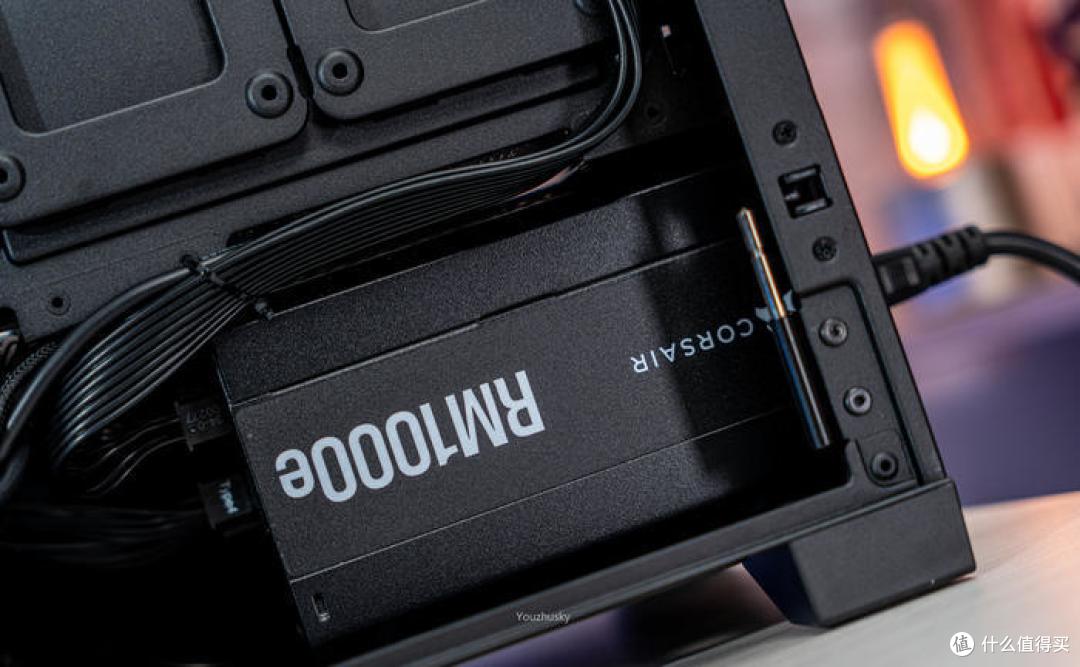

默默工作的美商海盗船RM1000e电源，ATX3.0认证与支持PCIE5.0以及零转风扇设计工作中非常静音

整机内部

• 配件解析

• 美商海盗船 (USCORSAIR) 5000D CORE AIRFLOW

美商海盗船的5000D 系列一直是其中流砥柱的主流，主要是其标准的中塔尺寸，绝大多数的兼容性和比较容易接受的尺寸。而这次使用的5000D CORE AIRFLOW为纯风冷无风扇机箱，但其配置依然是5000D系列的标准，520x245x521mm的长宽高，正方形尺寸比例刚刚好，前置360/280，顶部360/280，尾部120，以及主板架360/240的多冷排位兼容性，让它成为一台可以最多兼容3个360冷排的分体水冷机箱，这个尺寸下兼容性确实不错，显卡也能最多兼容400mm长度或者竖装，CPU塔式风冷也可以兼容170mm

镂空的高进气量的钢制前面板，为系统提供大量气流以提高散热性能

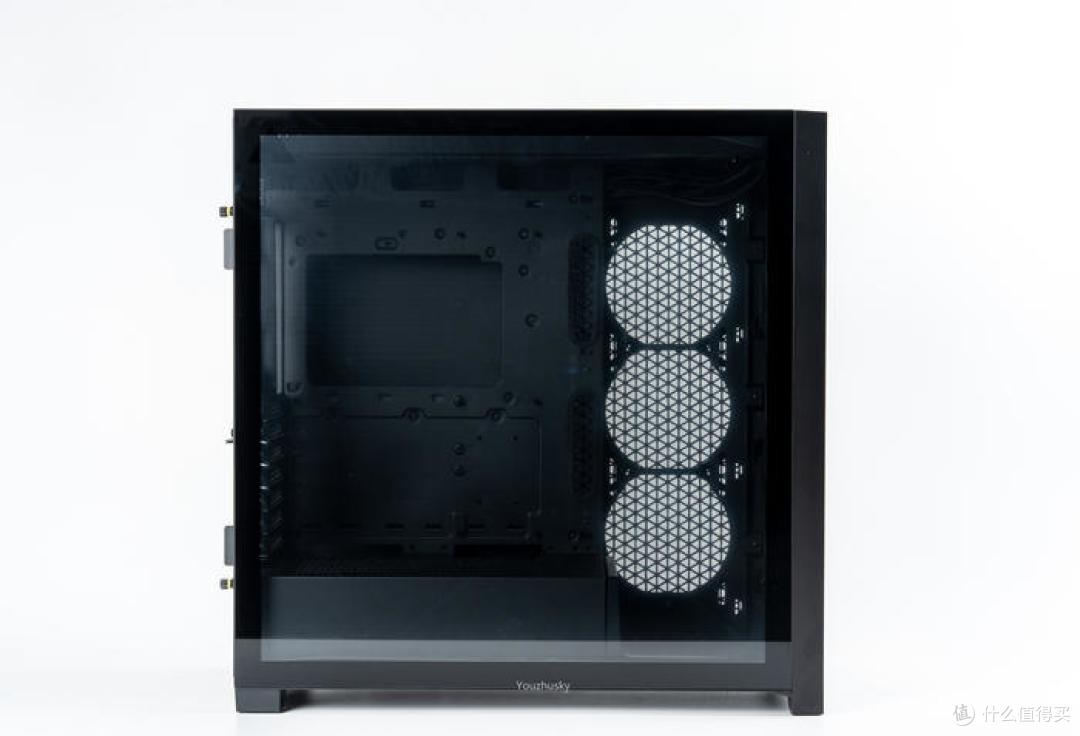

侧面为免工具的钢化玻璃侧透面板便于展示硬件与RGB灯光

整机内部空间非常宽敞，特别是主板右侧还布局了360冷排风扇位，可达到最多3个360+1个120的最大冷排兼容性

背板为钢材质，左边的360冷排位有镂空加内部安装磁吸防尘网，防尘效果不错

打开背板，内部25MM的理线空间，RAPID ROUTE理线系统也是挺方便的，如果魔术带不够在配件盒内还有10条，中间三个SSD位，电源仓支持最大250cm电源

背面标准的ATX中塔布局，PCI位7+2可支持显卡竖装

镂空前面板和内部有密集防尘网

顶部镂空面板，内部下沉安装设计，出风更容易

便捷的前面板IO接口，包含USB3.2 GEN2 TYPE-C口，2个USB3.0和一体化耳机接口，以及带灯的电源键和重启键

冷排位支持360/280双规格

主板侧的冷排位，以及主板走线孔的胶圈

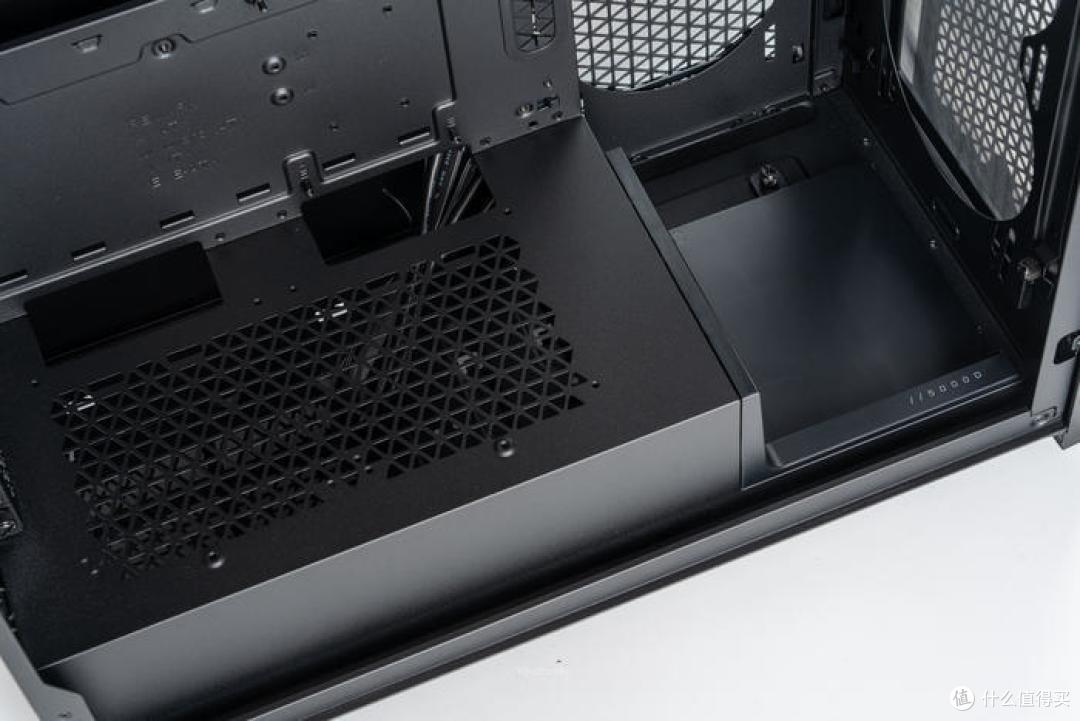

电源仓镂空设计，前面由于有前置360和侧置360双冷排位，所以这里有塑料盖板保护，并且盖板前部有//5000D的标识

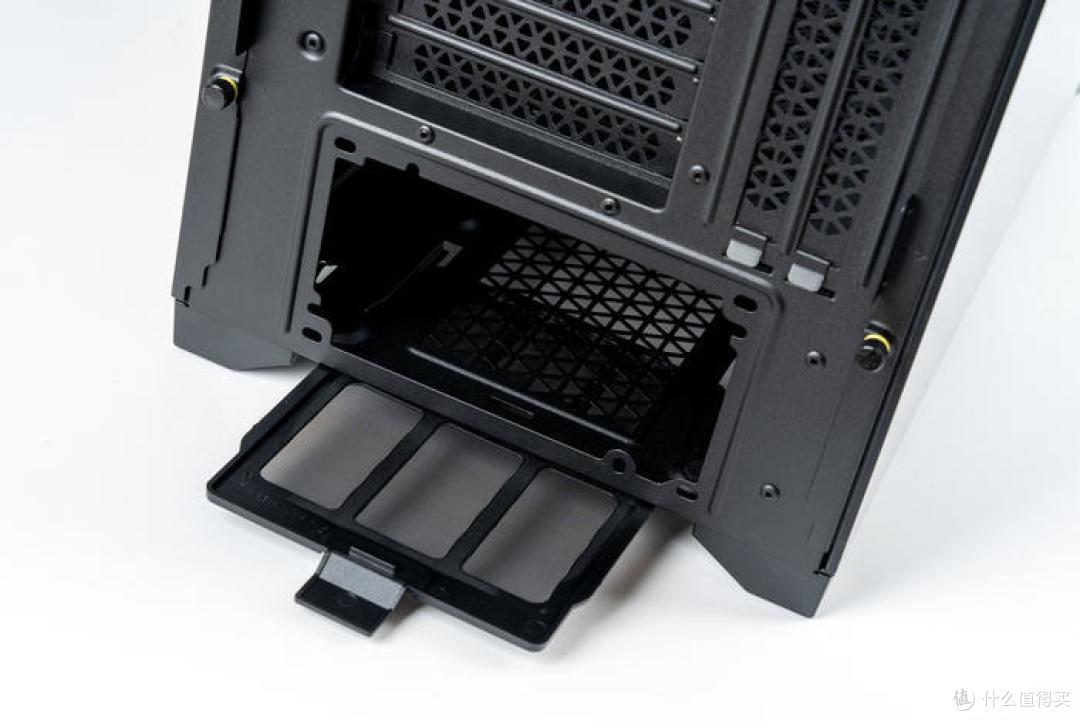

电源底部的防尘网比较密集可以过滤绝大多数灰尘

• 华硕（ASUS）ProArt X670E-CREATOR WIFI主板

华硕创意国度系列ProArt X670E-CREATOR WIFI主板，简约的黑底金丝PA处处透露着低调，正面标注了型号和ProArt，而其包装的背面写满了其配置参数和接口布局，满满的设计感，当然最突出的则是中间标注的40Gbps intel JHL8540 controller的双口USB4、Marvell 10G & intel 2.5G ETH、 双PCIE5.0显卡插槽 & 双PCIE5.0 M.2 &双PCIE4.0 M.2

主板的全貌，黑底金字有种贵族气息的设计，特别是配合磨砂半透的IO与声卡覆盖设计

同色系的黑色层次与金色金属元素相映成辉，半透明的 I/O 外盖造型时尚，还可让使用者一览内部的接口

主板供电部分具有 16+2 （70A）整合式DIGI+VRM数字供电控制，采用了高品质电感和耐久电容

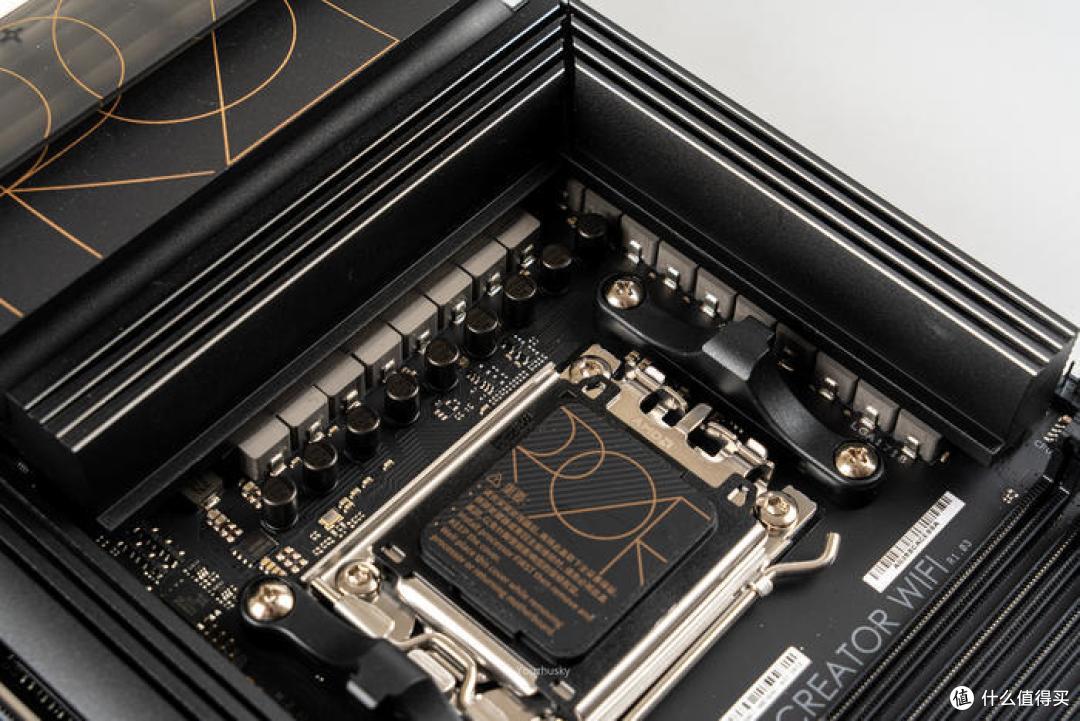

ZEN4上引入的AM5插槽可以兼容多代AMD 锐龙处理器，希望AMD多坚持几代吧，不过这个顶盖的厚度希望优化一下解决一些散热问题

顶部的供电散热规格也与旁边等宽高度非常厚实，而双8P的CPU供电接口完全胜任这一代Zen4架构的旗舰级别的CPU需求

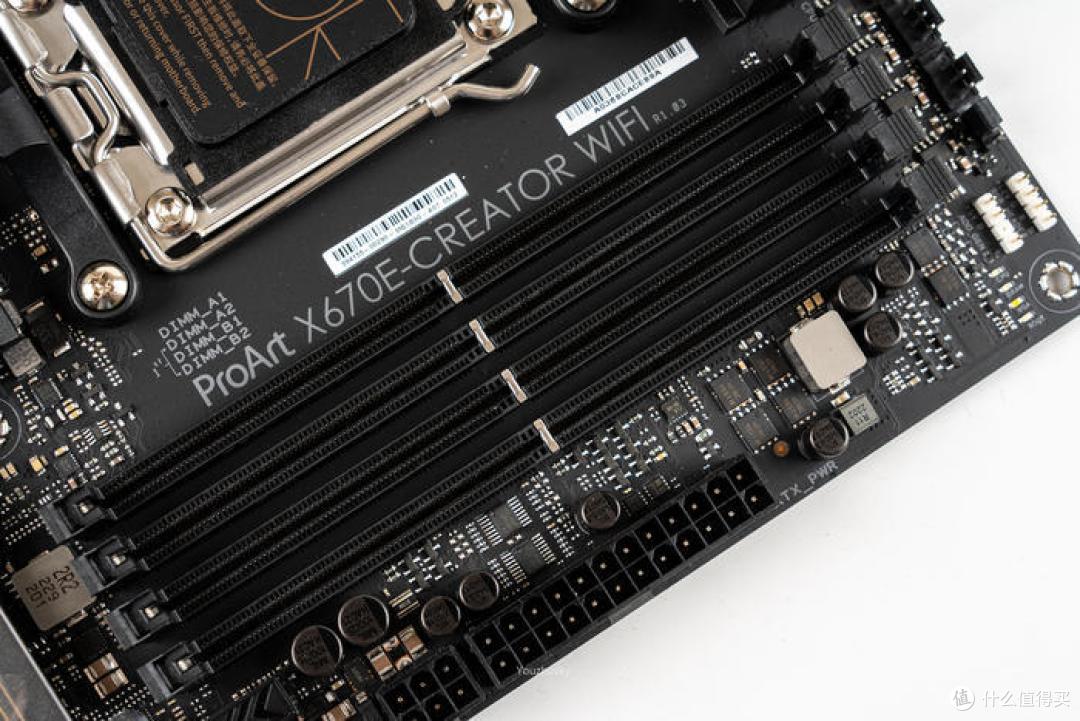

四条单边卡扣设计的DDR5强化型金属隔板的SafeDIMM高强度内存插槽，支持华硕AEMP内存技术，方便极限空间安装内存；同时24P旁的6P PCIE接口为前置Type-C口提供60W的QC 4+快充；右上角的Q-LED故障诊断灯指示 CPU、内存、显卡或开机设备的电源状态及问题，方便迅速诊断

PCIE区域的声卡为S1220A，两条全长的16X PCIE5.0的SafeSlot高强度安全插槽，其中第一条支持PCIe插槽Q-Release显卡易拆键

打开两片M.2散热片，其中第一条和第二条支持PCIE5.0 M.2 SSD，第三条和第四条支持PCIE4.0 M.2 SSD，另第一条支持全长110mmSSD，所有M.2都支持M.2 Q-Latch 便捷卡

ProArt系列引以为傲的生产力强化IO背板，满满的超强扩展性，最强大的应该是两个intel JHL8540 USB4接口（40 Gbps 的双向带宽），与集显接口和配件中附带的线缆支持最多菊链五个设备，另外还有两个集显接口、7 x USB 3.2 Gen 2 接口、1 x USB 3.2 Gen 2x2 Type-C、1 x USB2.0、10 Gb 和 2.5G 网卡、WIFI6E，BIOS FlashBack和音频口也是必不可少，可以说将这片小小的IO挡板布满了接口

• 美商海盗船（USCORSAIR） DDR5 32G套条 统治者泰坦铂金灯条

提起美商海盗船，统治者铂金内存一直是其标杆产品，不仅产品质量上乘保修坚挺更深得人心的是其优异的散热性能和外观，而且iCUE支持下的RGB灯效特性也是非常好看，这次进入DDR5系列之后又推出了进阶版统治者泰坦内存，这是一款优雅的造型与优质的质量相结合的DDR5急速高性能RGB内存

换新面貌的DHX散热系统，新一代的统治者泰坦内存本体

统治者泰坦内存具有多种容量与频率，此款为DDR5 32GB（2X16GB）容量、6400MT/s 频率、以及32-40-40-84的时序，电压1.4V

统治者泰坦内存中央依然是海盗船的logo和DOMINATOR统治者logo，而下方则标注了TITANIUM的标志

内存的尾端有标注//DHX 的散热系统标识，分量十足

内存内部11颗RGB灯珠设计，中间标注有DOMINATOR的导光带

灯条顶部侧边露出两条光带，其实这个顶部导光条可通过顶部拆除螺丝更换导光条，更进一步的替换特性可能会像统治者铂金一样推出替换导光条

• 影驰（Galax） GeForce RTX 4070Ti 金属大师 OC 12GB

显卡使用的是影驰GEFORCE RTX 4070TI金属大师OC，采用AD104核心，60组SM单元，CUDA Cores数量7680个，L2缓存49152KB，晶体管数量为358亿个，显存是12GB、192bit、21Gbps速度、504GB/s带宽的GDDR6X显存，而这款RTX 4070TI金属大师OC则是2310Mhz的基础频率，2655Mhz的加速频率，以及285W TGP、MAX320W

GEFORCE RTX 4070TI金属大师OC的本体，依然全金属设计，但改去圆润的边框变为棱角分明的长方体风格，而其尺寸为三槽不到：311*125*60mm(不含挡板)，323*140*63mm(含挡板)，属于40系显卡中非常小的尺寸，这款寒光星δ散热系统终于不再是40系统一的600W超大规格

显卡60mm厚,接近三槽厚度（三槽厚度63mm），挡板没有全占顶部空余3mm，顶部平整的设计，中间两个长方形的镂空出风散热，中间为12VHPWR供电接口

RTX 4070TI金属大师OC的背板为全金属的设计，PCB也是非常短几乎只有显卡长度的一半，所以右边用于散热的镂空特别多

显卡顶部左侧挡板处的英伟达显卡型号logo“GEFORCE RTX”

显卡顶部末端的影驰logo“GALAX”

显卡集成度非常高所以PCB比较短，右侧将近一半是镂空散热，散热鳍片非常工整，背板做了金属大师METALTOP的logo造型

显卡尾端的直方造型和装饰，以及依稀可见内部的鳍片和热管

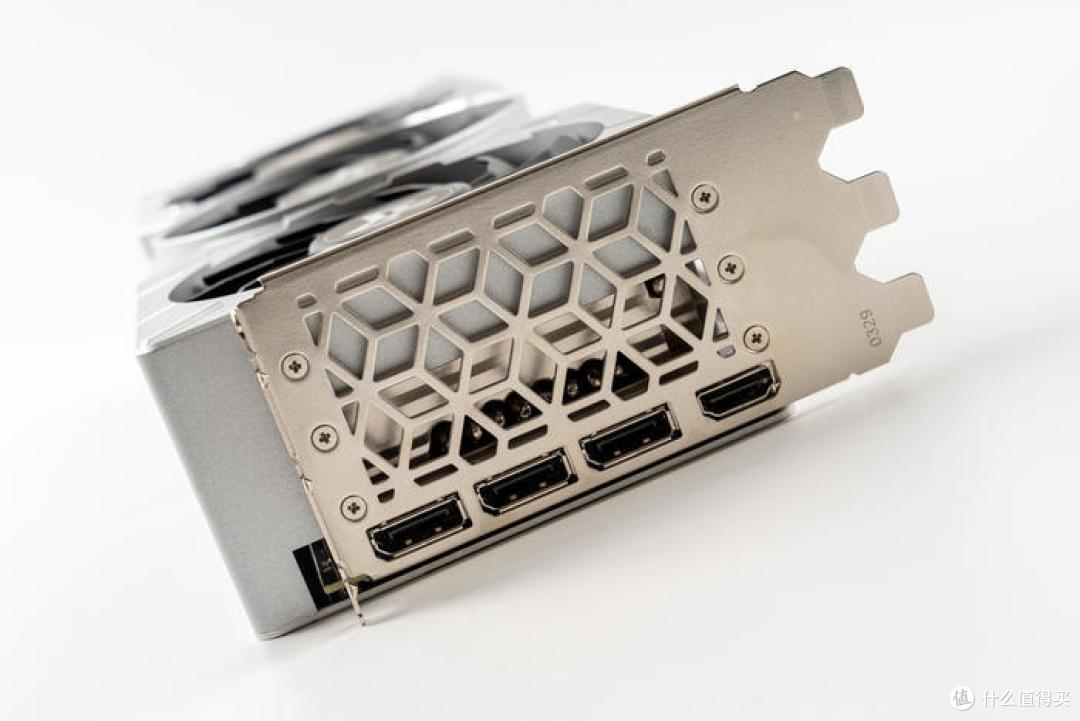

显卡的输出接口依然是标准的3DP1.4A+1HDMI2.1

• 影驰 HOF EXTREME30 PCIE4.0 1TB SSD 固态硬盘

固态硬盘选用了影驰的HOF EXTREME30 PCIE4.0 1TB ，五年质保支持个人送保

纯白定制的HOF OF FAME 曲镜白泳散热器，全铝CNC工艺和曲面设计，不仅散热优秀且马甲曲线灵动感十足

这款HOF EXTREME 30 采用来自群联的8通道主控完全体PS5018-E18，以及3D NAND颗粒，支持NVMe V1.4，能提供高效IOPS和连续读写速度可达7GB/s

这是曲镜白泳散热器与PCB合体的效果，这次使用的1TB版本缓存为1GB，而2TB缓存为2GB

• 美商海盗船 iCUE H150i ELITE CAPPELLIX XT 炫光版360水冷

散热器是美商海盗船新推出的 iCUE H150i ELITE CAPPELLIX XT 炫光版360水冷，作为海盗船的当家花旦H150I ELITE CAPPELLIX 系列，这次更新的XT炫光版360水冷在原有基础上更新了冷头面板与AF120 RGB ELITE 风扇，且标配了450mm超长水管和支持LGA1700,1200,115X,2066和AM5，AM4多种免工具设计安装扣具

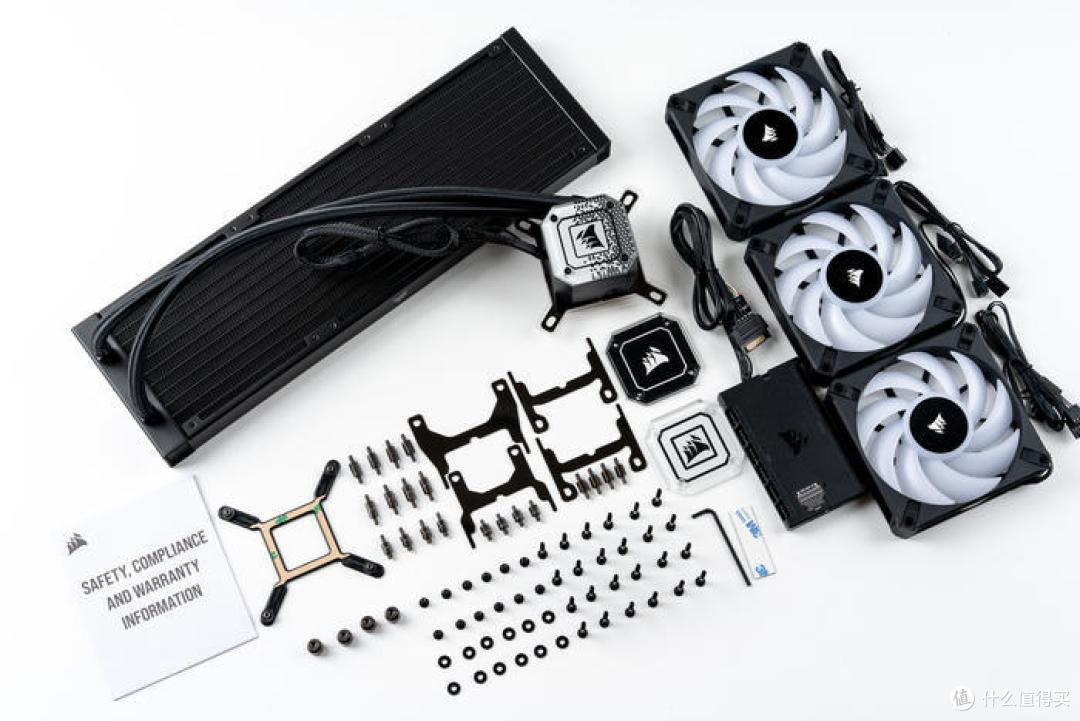

海盗船 iCUE H150i ELITE CAPPELLIX XT 炫光版360水冷的全家福

扣具为免工具设计，支持多平台包括LGA1700,1200,115X,2066和AM5/AM4

还有iCUE COMMANDER CORE RGB灯光和风扇转速控制器支持6颗海盗船RGB风扇，并可检测CPU和水冷液温度等功能，以及两个替换顶盖

AF120 RGB ELITE PWM风扇配备了24颗超亮炫光LED灯珠，并可在iCUE软件中自由配置灯效；其采用AIRGUIDE技术的直吹气流设计，500-2100RPM下提供最大风量65.57CFM、风压2.68mmH2O、噪音34.1dBA，风扇侧面有CORSAIR的logo，螺丝孔也有硅胶脚垫减震，角上还有// AF ELITE型号标识

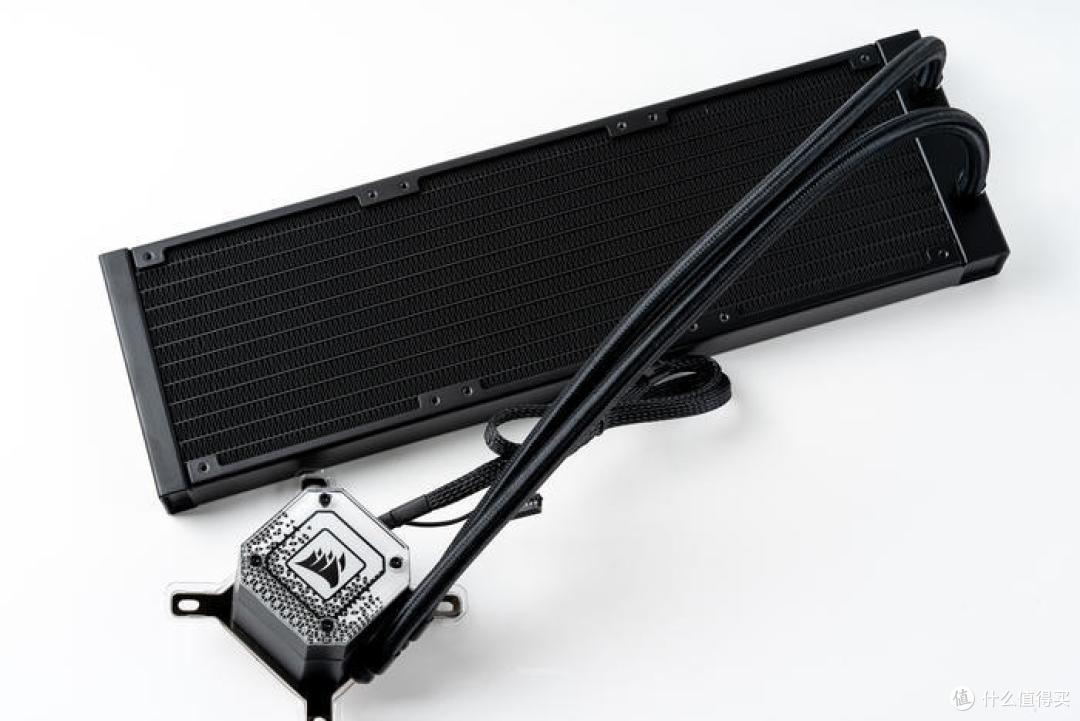

iCUE H150i ELITE CAPPELLIX XT 炫光版360水冷的本体，黑色套管低渗透橡胶的水管配置了450mm长度

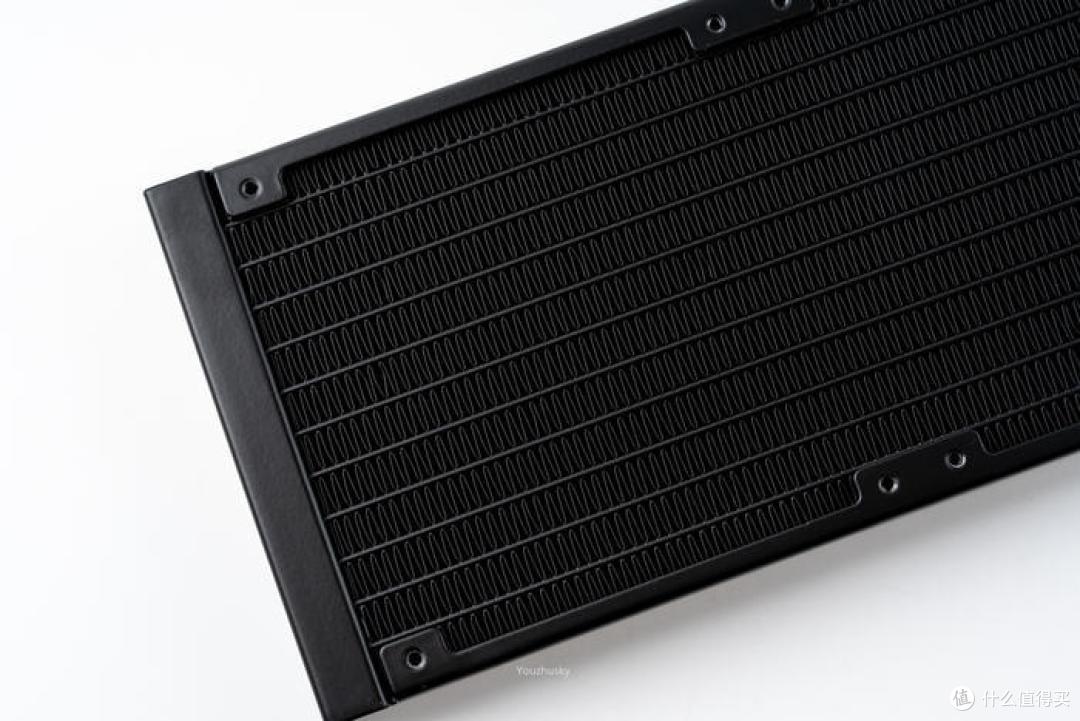

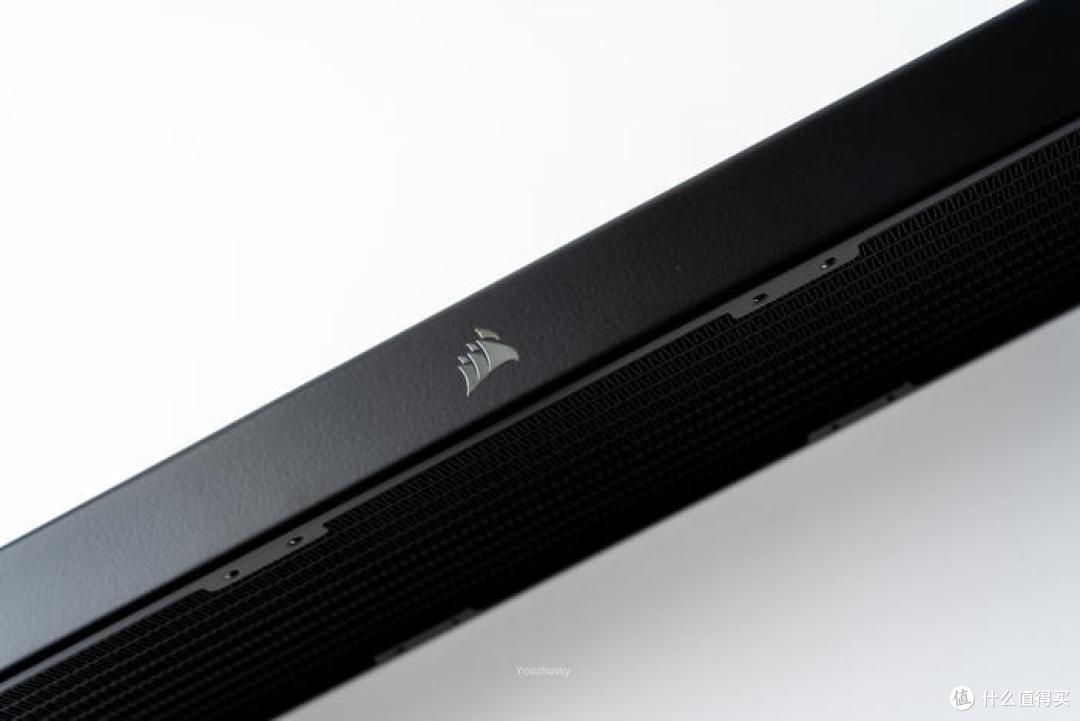

冷排为标准27mm厚度设计，且上面有美商海盗船的金属logo

冷排的大厂做工一览无余相当精致，鳍片无一变形且水室焊接处也没什么大偏差

冷头和风扇分别配备了33颗超亮炫光LED灯珠，iCUE软件下可设置多种色彩效果和多个灯珠设置非常多的灯效设置

冷头出水口可多个方向安装而且转动非常丝滑

冷头为铜底预涂硅脂设计，扣具为快拆磁吸更换设计，换平台非常方便

• 德商德静界（be quiet!）SILENT WINGS PRO 4 120mm/140mm PWM

德商德静界（be quiet!）的SILENT WINGS 系列一直是低噪音风扇的代名词，现在已经更新到了第四代，而其特殊的水波纹扇叶与漏斗状风扇边框设计依然得到了传承，而SILENT WINGS PRO 4严苛的制造工艺使扇叶与边框之间距离再度缩短，这次使用了1把14cm和6把12cm，其中14cm用于显卡前端靠下进风处的前面板正对位置

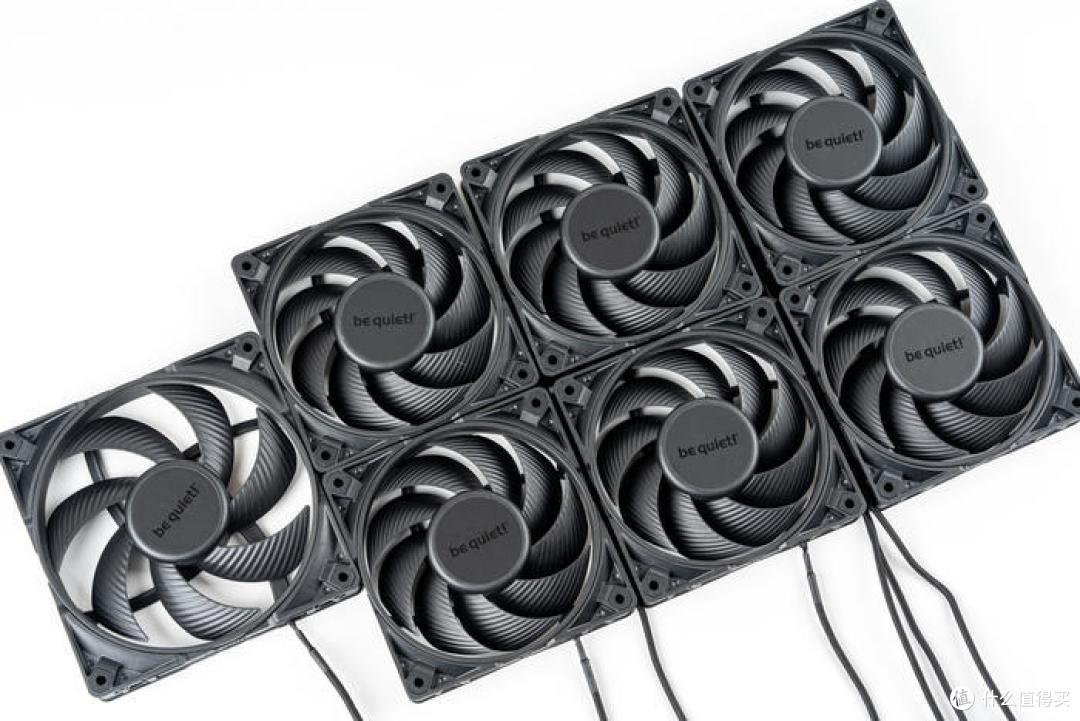

1把14cm和6把12cm，SILENT WINGS PRO 4 PWM 120mm 风扇和140mm风扇，都采用FDB流体动力轴承，六级风扇马达搭配三相交流变频器，低电流低振幅低噪音设计，使用寿命高达30万小时

SILENT WINGS PRO 4 120mm PWM 标准12025风扇，能在3000转下获得142.5m3/h的风量、5.31mmH2O的风压，而噪音只有36.9dB(A)，并且风扇上的M/HS/UHS三档调速开关可限定转速在1600/2500/3000RPM的最高转速；

SILENT WINGS PRO 4 140mm PWM 标准14025风扇，能在2400转下获得165.5m3/h的风量、3.64mmH2O的风压，而噪音只有36.8dB(A)，并且风扇上的M/HS/UHS三档调速开关可限定转速在1100/1900/2400RPM的最高转速

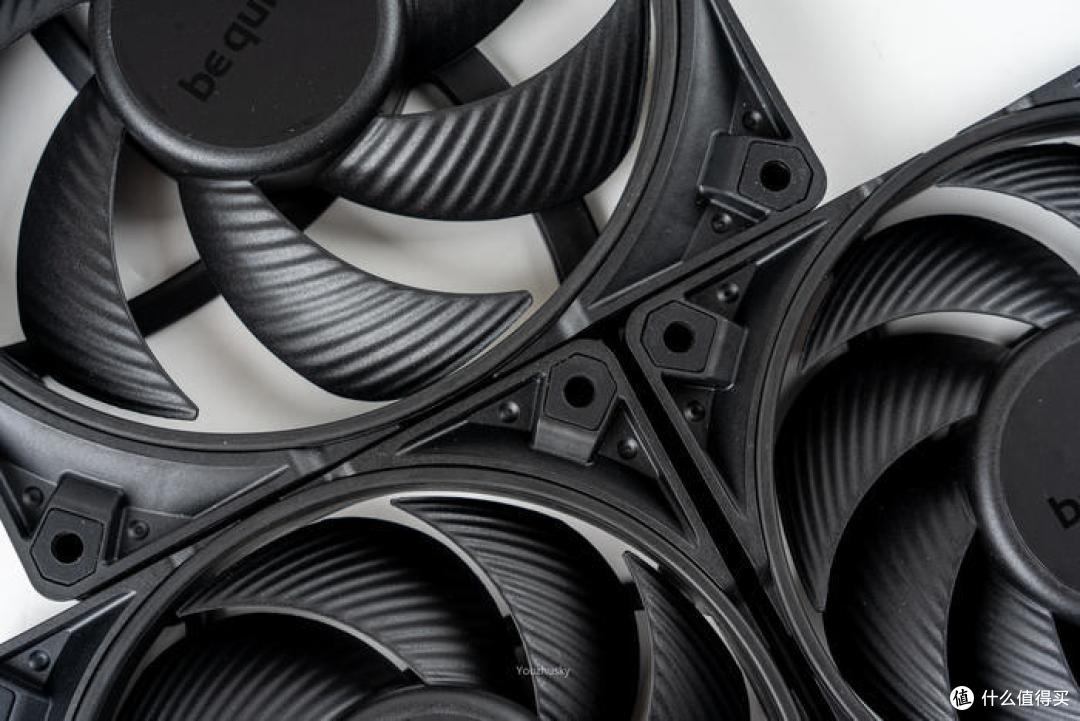

SILENT WINGS PRO 4 的水波纹扇叶与漏斗状风扇边框设计，其中14cm为七7叶设计，12cm为11叶设计

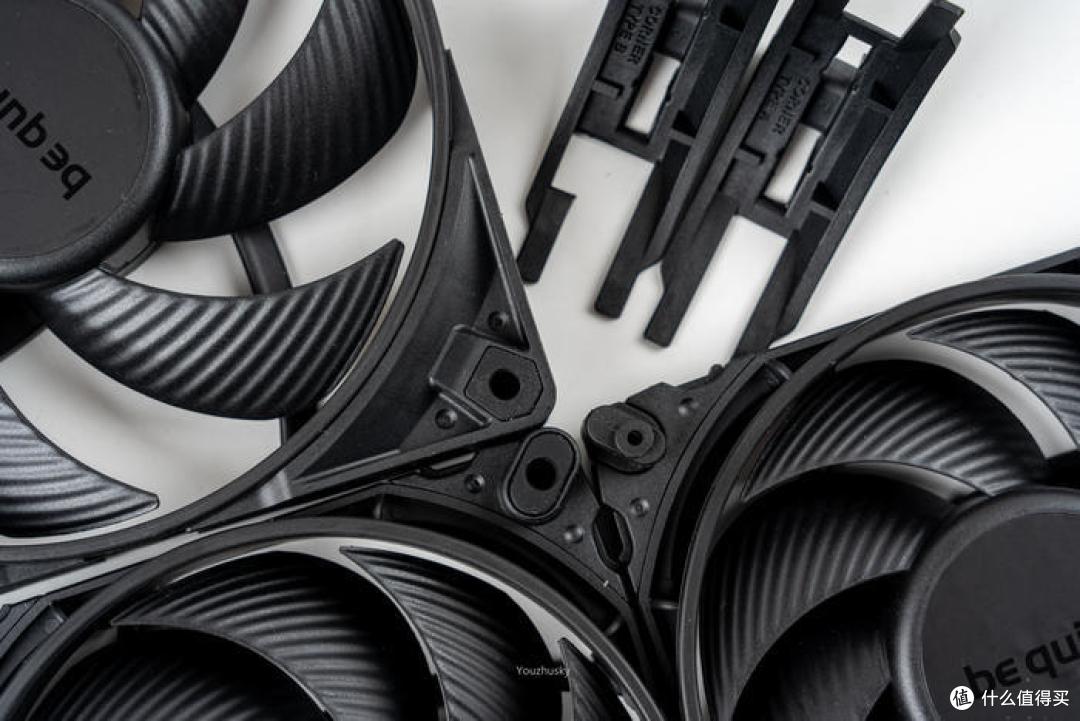

每把风扇都配备了两种不一样的硅胶脚垫，另还有固定螺栓和自攻螺丝

更换脚垫非常方便，每个原装脚垫只要两边锁扣按下向外轻轻一拉即可，不过更换脚垫的时候拆卸需要注意每把风扇有三个CORNER TYPE-A和走风扇线带一个线缆孔的CORNER TYPE-B

三种不同的脚垫的安装效果

每把风扇的侧边都有 be quitet！的logo

• 美商海盗船 (USCORSAIR) RM1000e ATX3.0额定1000w金牌电源

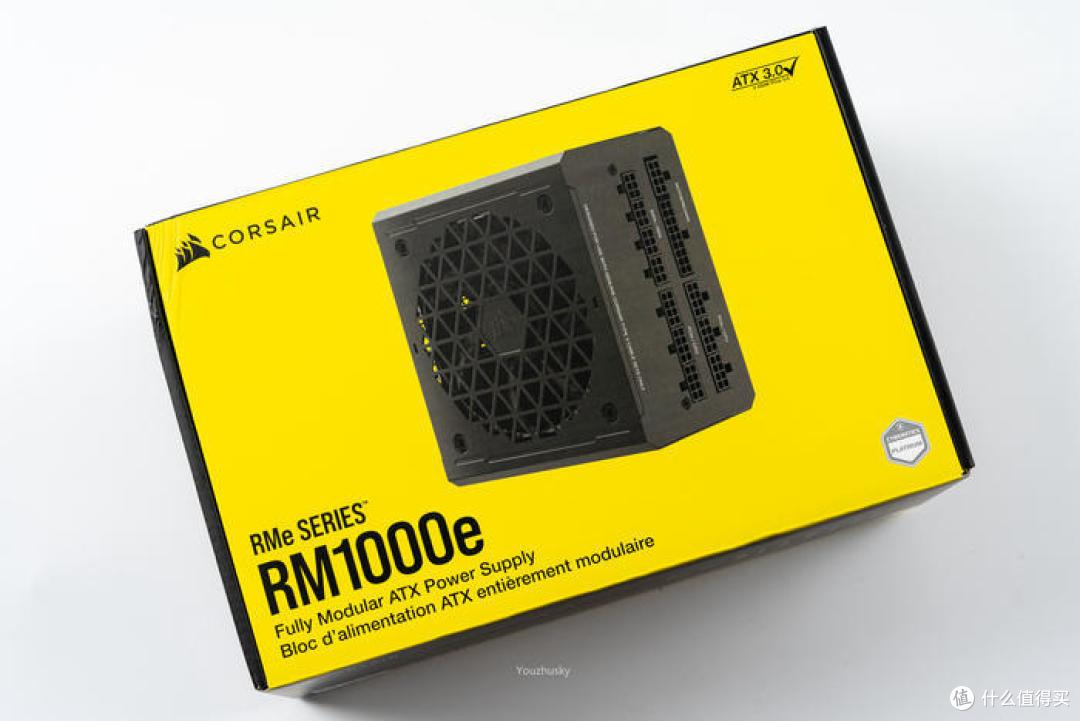

海盗船最新的RMe系列电源，真ATX3.0认证&支持PCIE5.0，,通过intel官方ATX3.0规范认证，采用LLC谐振拓扑电路和DC-DC转换、105°电容和全模组线材，支持超快唤醒和零转速风扇，通过了80PLUS金牌认证和Cybenetics白金认证，具备低耗电、低噪音、低发热的特点，并且还是14cm短身设计和提供七年质保

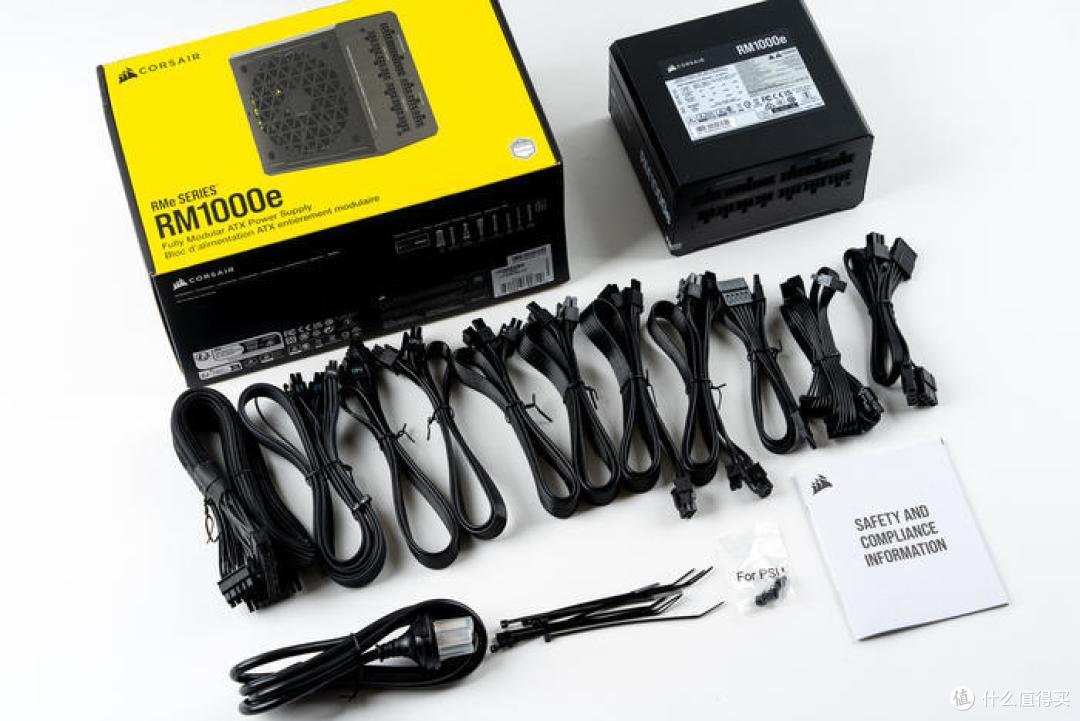

电源的全家福

提供的全模组线缆，其中12VHPWR线材为专门设计，可实现702W的可传输功率，比标准的600W线材规格更高

RM1000e电源的本体，进风口中间有美商海盗船的logo，并且采用三角型镂空散热设计，内部一颗海盗船120mm来福轴承风扇，支持风扇零转速模式和低负载低噪音设计

电源的铭牌上标注了电源所有参数和安规认证，其中1000W额定功率下提供了12V 83.3A、+5V和+3.3V都提供了20A

电源的全模组接口共设计了1组主板，4组SATA，6组PCIE/CPU

电源的出风口上有美商海盗船的logo，以及做了比较大的开关按钮

• 整机测试

CPUZ 测试AMD Zen4 7950X的单核787.9分，多核16003分​

CineBench R24 测试成绩GPU成绩15754， 多核,2194 单核120

CineBench R23 测试成绩单核1912， 多核,38381

美商海盗船 DDR5 6400 C32 统治者泰坦灯条内存 32G 套装，在默认的XMP超频之后测试内存的带宽读取90.7GB/S、写入88.7GB/S、拷贝80.2GB/S，延迟64.4ns

影驰名人堂HOF EXTREME 30 1TB的 Crystal DiskMark的测试成绩基本符合产品标称

PCMARK10测试办公生产力及数位内容创作得分8154

鲁大师综合性能得分 296万

单烤机FPU17分钟之后，设置PBO90°的7950X功耗在200W左右，温度在90°以下，表面温度79°，相对于7950X的性能散热表现非常不错

4070TI金属大师OC显卡在10分钟甜甜圈烤机之后温度为核心72.4°，热点84.4°，显存68°，风扇只有1700转的45%，功耗则已经快接近300W了

3D MARK SPEEDWAY DIRETX12的测试成绩 5522

3D MARK PORT ROYAL 光线追踪测试成绩 14017

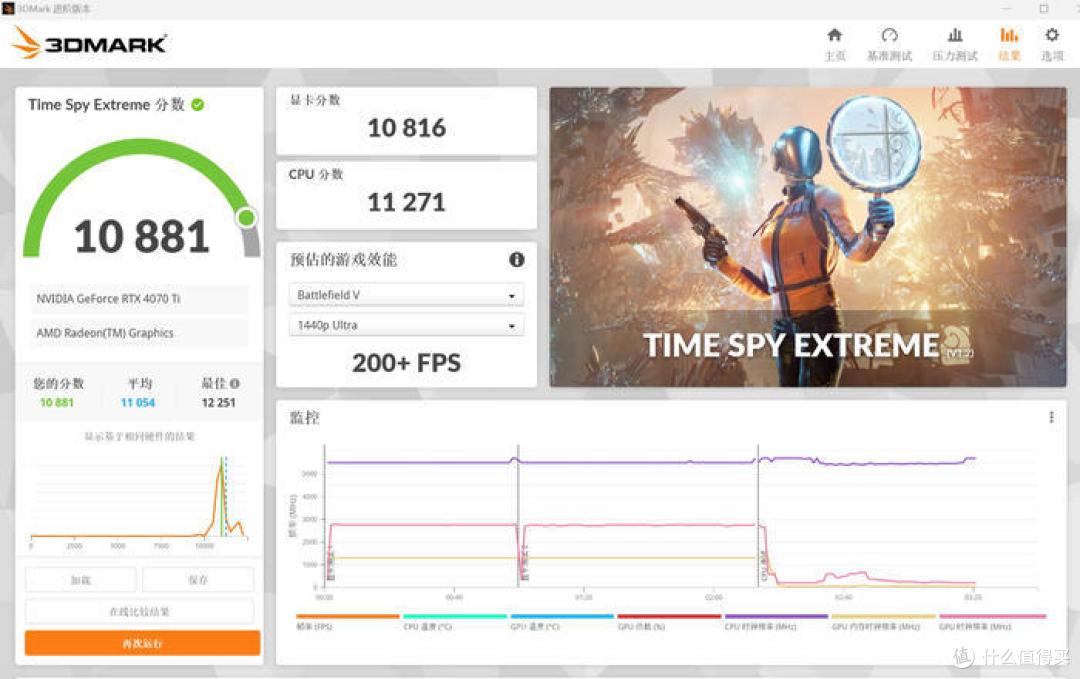

3D MARK TIME SPY EXTREME 测试成绩 10881

3D MARK TIME SPY 测试成绩 21692

3D MARK FIRE STRIKE ULTRA 测试成绩 13449

3D MARK FIRE STRIKE EXTREME 测试成绩 25441

3D MARK FIRE STRIKE 测试成绩 45019

美商海盗船iCUE软件在安装之后自动识别可设置的H150I ELITE CAPELLIX XT水冷和DOMINATOR TITANIUM内存，且目前灯效已支持Murals特效，比之前可设置的种类更多，且还能支持屏幕联动的特效

以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
