Orange Pi 4/4B 开发板的PCIE接口板出来了

2020-01-08 21:13:15 2点赞 15收藏 6评论


购买理由

香橙派最新的两款开发板,Orange Pi 4和Orange Pi 4B,都带有24pin PCIE接口,并且这个接口也是很多小伙伴选择这两款开发板的主要原因之一。



外观展示

Orange Pi 4/4B 开发板的PCIE接口板出来了

Orange Pi 4/4B 开发板的PCIE接口板出来了

Orange Pi 4/4B 开发板的PCIE接口板出来了



使用感受

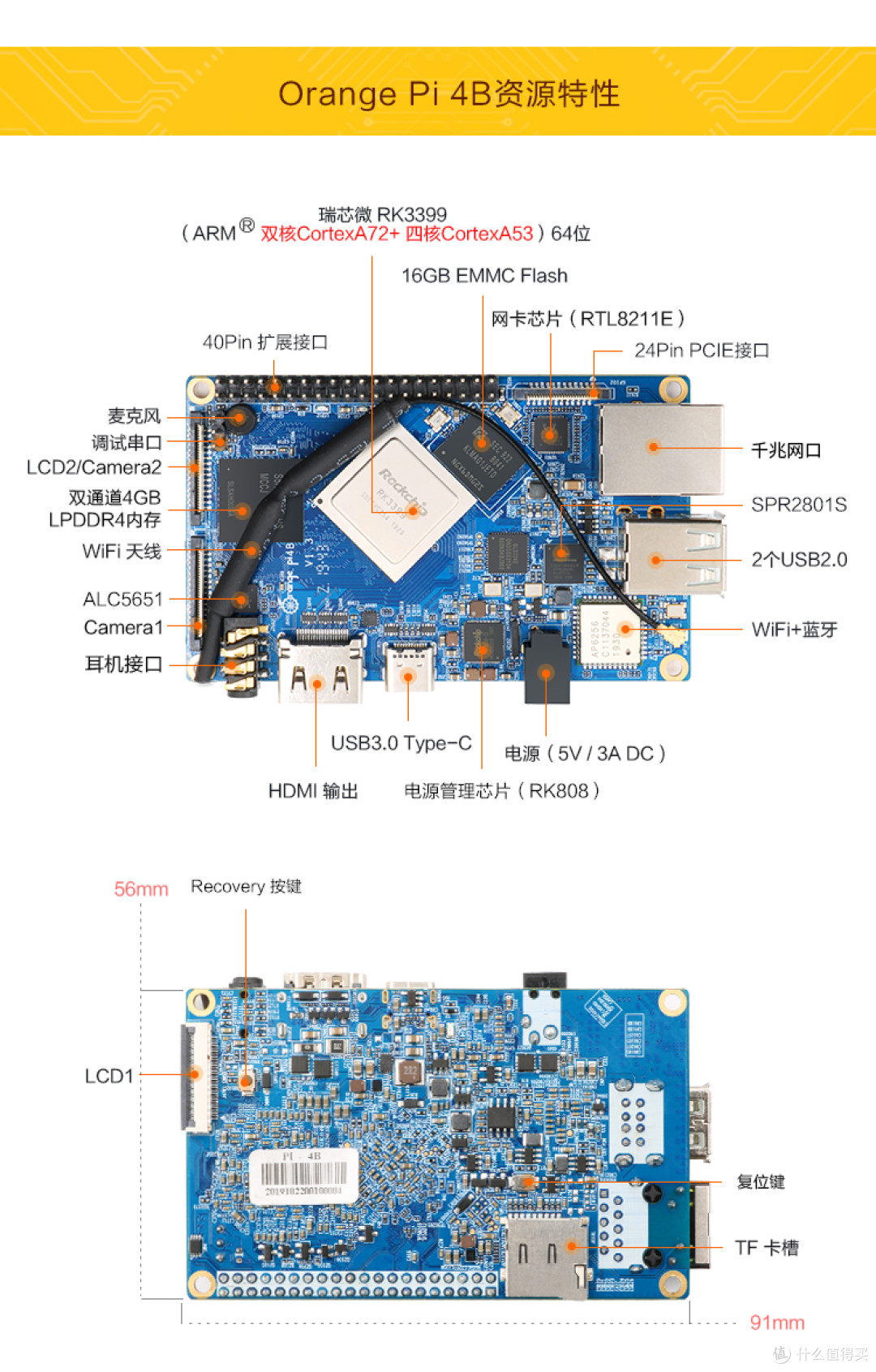

目前开发板的 Android8.1系统适配了PCIE转SATA,Linux系统(v1.2以上版本)适配了PCIE转SATA、RTL8822BE 网卡,其他PCIE器件(例如4G模块,NVME)的驱动暂时还没有适配。关于Orange Pi 4/4B开发板的详细功能模块介绍和参数信息,可以进入官网了解下,小编在前面的文章也介绍过,两款板子的功能类似,主要区别在于Orange Pi内置了NPU功能,大家可以回顾之前的文章了解下。

Orange Pi 4/4B 开发板的PCIE接口板出来了

下面介绍下配合PCIE接口板对开发板的PCIE接口的测试。

1、安卓系统下PCIE转SATA测试

目前 Android 8.1 系统只适配了 PCIE 转 SATA(ASM1062),其他 PCIE 器件的驱动暂时还没有适配。

将 PCIE 小板通过 24pin 反向排线接到板子接口上。再将 ASM1062 小板接到 PCIE小板上,将硬盘接到 ASM1062,启动板子。系统会识别到设备,并自动挂载硬盘。

Orange Pi 4/4B 开发板的PCIE接口板出来了

在安卓系统中可打开文件管理器看到挂载的设备。

Orange Pi 4/4B 开发板的PCIE接口板出来了

2、linux系统下的PCIE接口测试

目前 Linux 系统(v1.2 以上版本)适配了 PCIE 转 SATA(ASM1062)、RTL8822BE 网卡。其他 PCIE 器件的驱动暂时还没有适配。

RTL8822BE 网卡测试

根据下图所示的方法插入 RTL8822BE 无线网卡模块后启动系统,系统将会自动识 别并加载 8822be.ko 内核模块。

Orange Pi 4/4B 开发板的PCIE接口板出来了

通过 lsmod 命令可以查看驱动是否成功加载,通过 IFconfig 命令可以查看 PCIE 无线网卡对应的网络节点。

Orange Pi 4/4B 开发板的PCIE接口板出来了

PCIE 转 SATA 测试

将 PCIE 小板通过 24pin 反向排线接到板子接口上。再将 ASM1062 小板接到 PCIE 小板上,将硬盘接到 ASM1062,启动板子。系统会识别到硬盘设备。

Orange Pi 4/4B 开发板的PCIE接口板出来了

Orange Pi 4/4B 开发板的PCIE接口板出来了




总结

1、目前开发板的 Android8.1系统适配了PCIE转SATA(ASM1062),Linux系统(v1.2以上版本)适配了PCIE转SATA(ASM1062)、RTL8822BE 网卡,其他PCIE器件(例如4G模块,NVME)的驱动暂时还没有适配。

2、连接SATA接口的硬盘,还需要自行购买PCIE转SATA的小板(测试使用的是ASM1062小板)
