手把手教你电赛夺奖

创作立场声明：比赛就是砸钱，但是会花钱有技术就能少砸点 不会花钱就是充再多的钱也不会变强

本文依然是咱以失传技术研究所的名义发布的文章，各位请多关照。

建议BGM：乱世巨星 陈小春

今天是什么日子？

全国大学生电子设计竞赛（National Undergraduate Electronics Design Contest）是教育部和工业和信息化部共同发起的大学生学科竞赛之一，是面向大学生的群众性科技活动，目的在于推动高等学校促进信息与电子类学科课程体系和课程内容的改革。竞赛的特点是与高等学校相关专业的课程体系和课程内容改革密切结合，以推动其课程教学、教学改革和实验室建设工作。

我今天早上正修了一宿仙之后打算再好好看看三上老师的唯章系列本好好反省自己的行为顺带激发自己学习潜能然后过了一会儿突然发现自己有99+条消息

其实自从咱所不再进行活动之后基本日常群消息=0的，因为当年一起的大佬都要么创业去了要么就引退了。剩下的这些新人学习热情也不高，我也很久没有带过人了。今天咋来这么多人都找我要电磁炮？

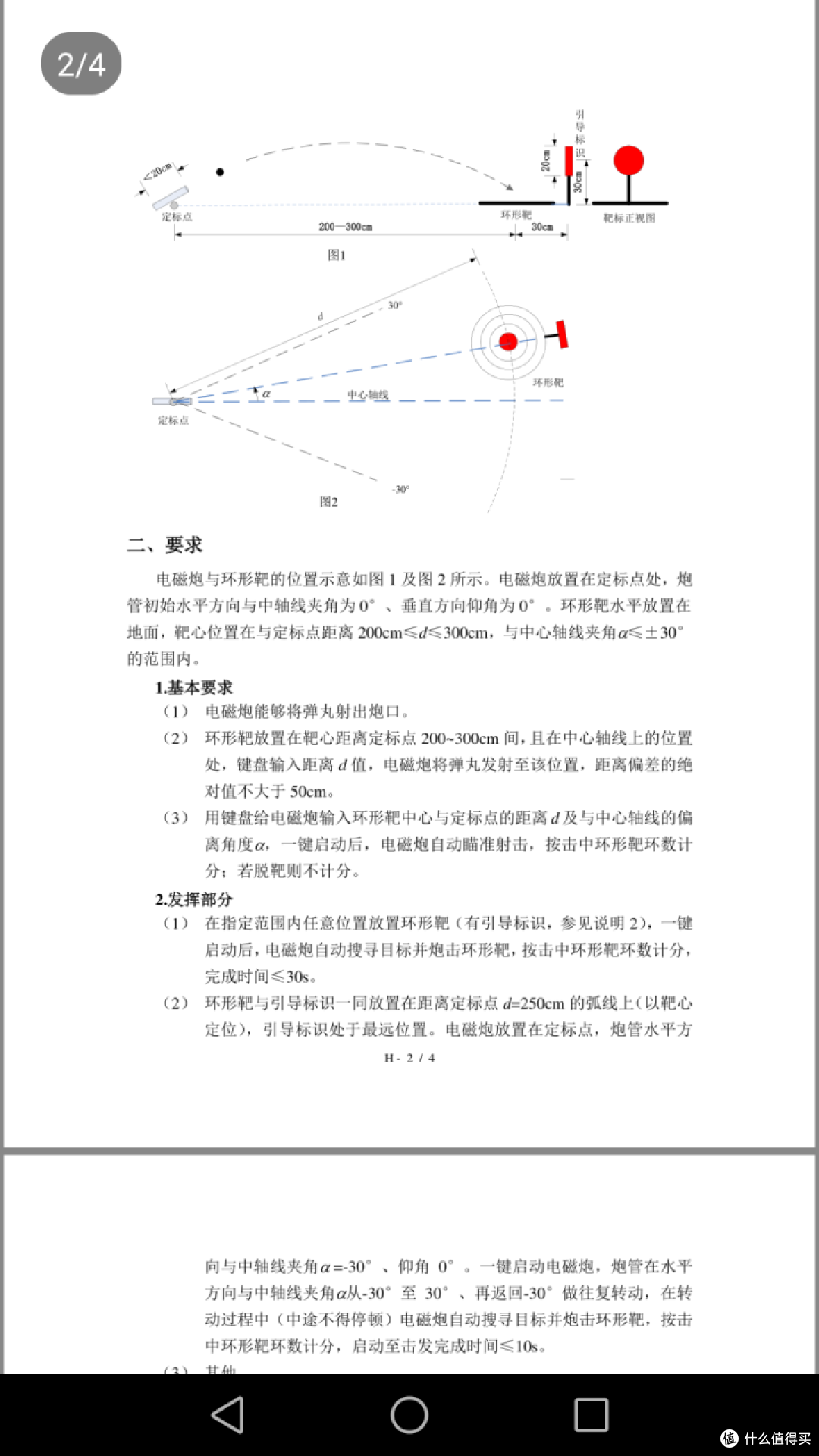

不久我就从沙雕网友口中得知一年一度的全国大学生电子设计竞赛今年居然出了这样的赛题，也难怪大伙都抓心挠肝的来找咱了：

太阳从西边出来了，以前玩不好被奸商坑钱是小事丢了人身自由是大事的电磁炮，居然可以立项了，还是这么正规的比赛，我长这么大反正没见过

两小时后

参加这个汉化组也是想催更本子来着……当时我已经被50多人连续夺命连环问了俩小时了，趁找个群友能解答问题的空子就溜了出来 我当时感觉自己就像自己看的本子女主最后几页的状态一样

其实解答群友的问题确实是好事，但是很多群友仅仅是以前完全没玩过电弹，听到比赛有这个新科目就来找我们要成品或者要元件单和参数就很迷惑——合着宁以为参加电赛就靠砸钱买成品或者打探参数自己造就成了？

咱是有实力可以协助各位完成自己的项目，但是居然还有人找咱要实验报告和资料程序，我寻思这玩意轻易不会有人卖吧，宁那么厉害咋不外包个工作室直接给你做全套呢

总之当时咱还觉得没啥意思，趁这机会多发点资料给各位让他们别空手而归就行了，至于挣钱不挣钱的，emmmmmmmm……图吧垃圾佬果然还是靠捡垃圾才能维持生活，脱贫致富就靠这种快钱不存在的

趁这个机会多宣传电磁感应线圈技术，避免这些人上当受骗就是咱最大的本分了

所谓网上的业余电磁圈咱以前也经常谈起，并不是学术的互助关系，而是奸商把持着知识的入口随意颠倒黑白囤居奇货谋取暴利的局面，知道后来咱决定挺身而出改变这种现状在一段时间内不停的竭尽全力扩大影响力那些恶德商人才有所收敛

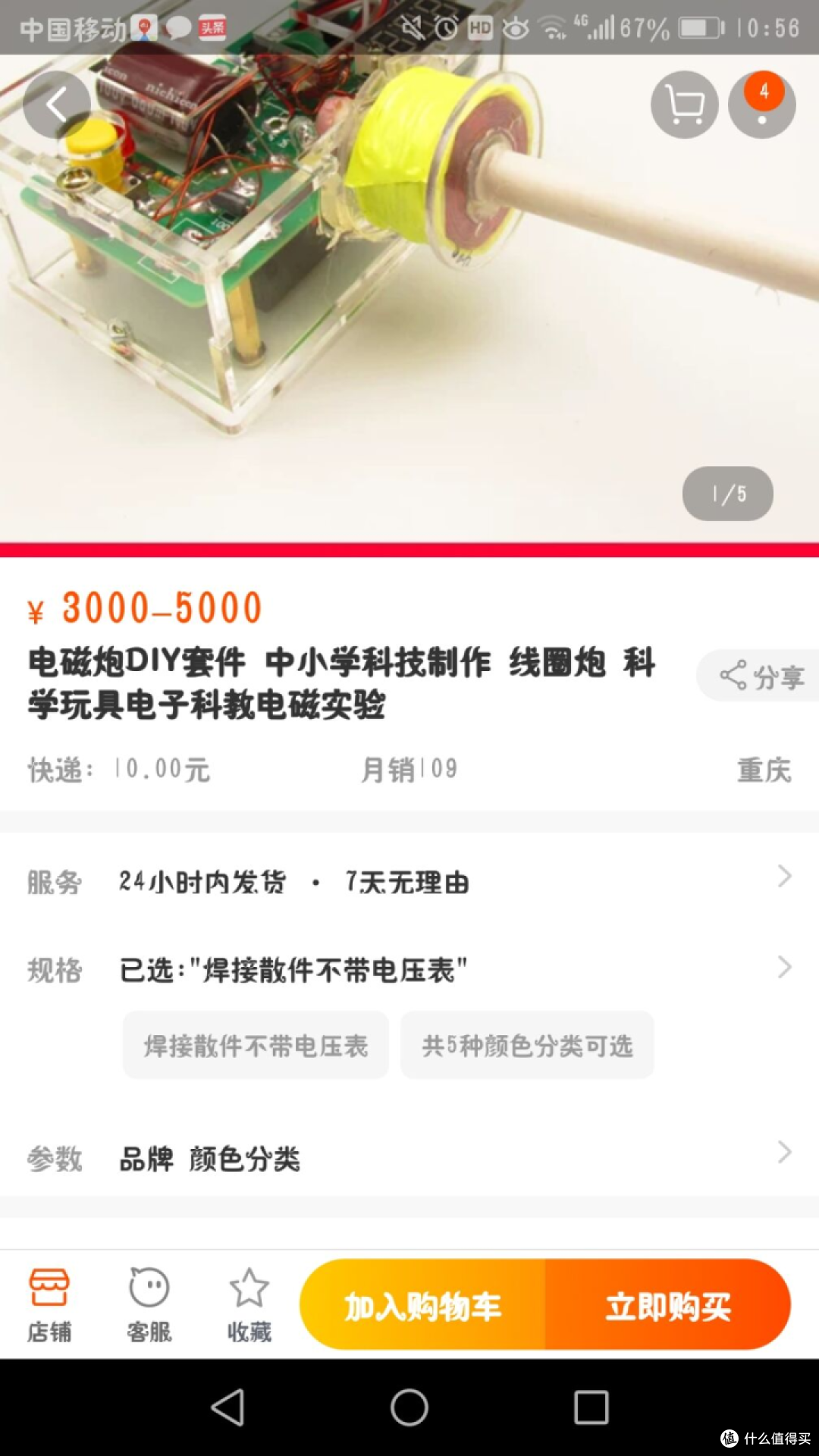

然而还是出现了上图这种早上还50包邮得到消息后立马变5000不补款拒绝发货的奸商，当然个人认为凡是有知识技术的人或集体都不会向这种奸商屈服吧。

总之当时咱就觉得对于这个事态咱可以做到的就只有这些了，直到后来咱自己实验室的同学来找咱咱才发现这事有多直接,别人来找咱咱可以不管，但是实验室的同学不行。人家开口求咱一回，不可能视而不见，何况这些同学是咱和实验室最后的羁绊，咱又怎么舍得放手呢

建议BGM2：それは僕たちの奇跡 ラブライブ! OP2

建议BGM2-1：fantastic dreamer この素晴らしい世界に祝福を! OP

初步商谈之后咱确认了互相之间的职能，咱可以提供材料，这是最基本的。比赛从发题到结束只给了四天时间，很多件网购是没法到的，即使能到也没有那个时间了，咱就得依靠手上现有的存货。

好在咱虽然已经很长时间不玩这些了，但是装备一点都没扔下，全都在呢。其实一开始咱是打算给点装备拉倒的，但是同学盛情难却，没办法拒绝，只好应邀参加制作了

重回这个地方，我发现在同学们的大力建设下又焕发了一些生机。

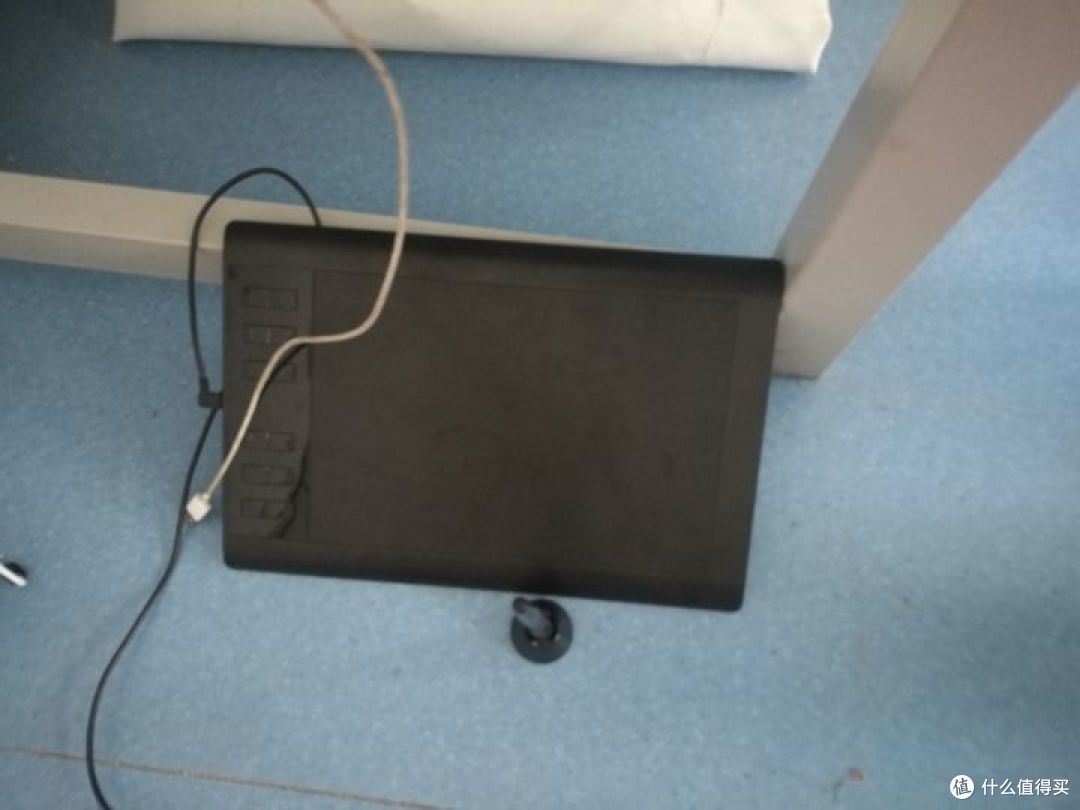

同学自费购买的数位板

其实我还是想说数位板一定要WACOM

以上元件均为同学自费购入（自购）

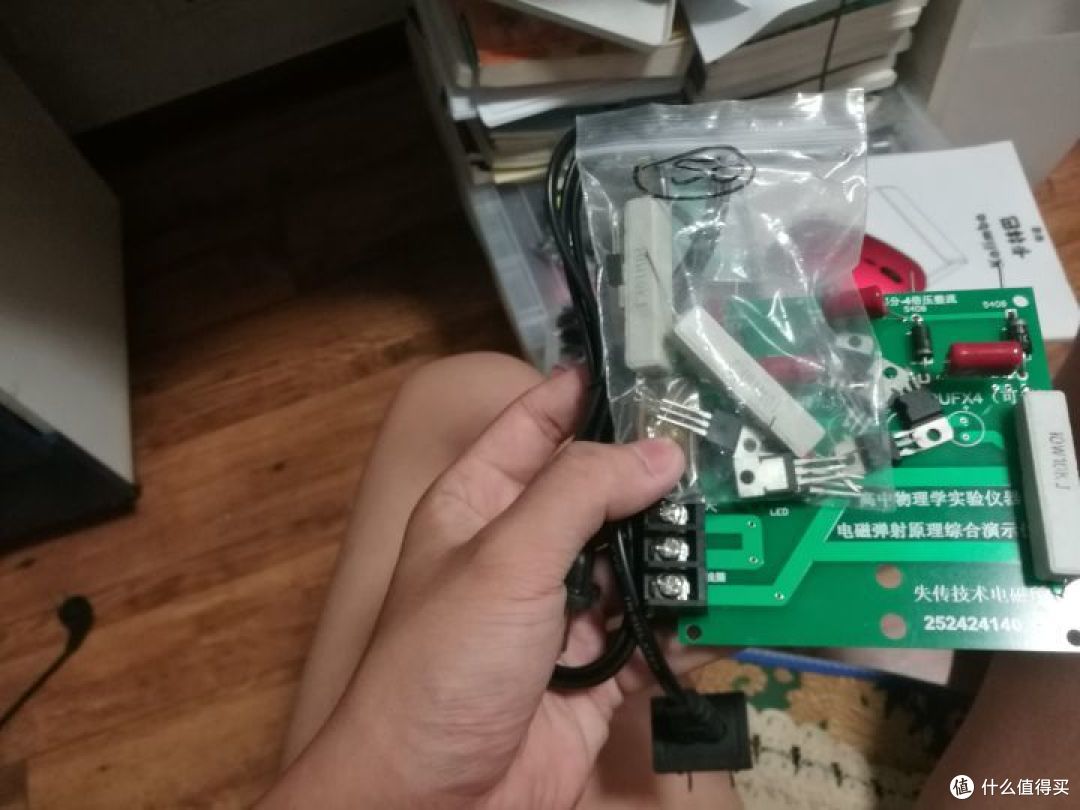

这些是咱这次拿来的基本材料

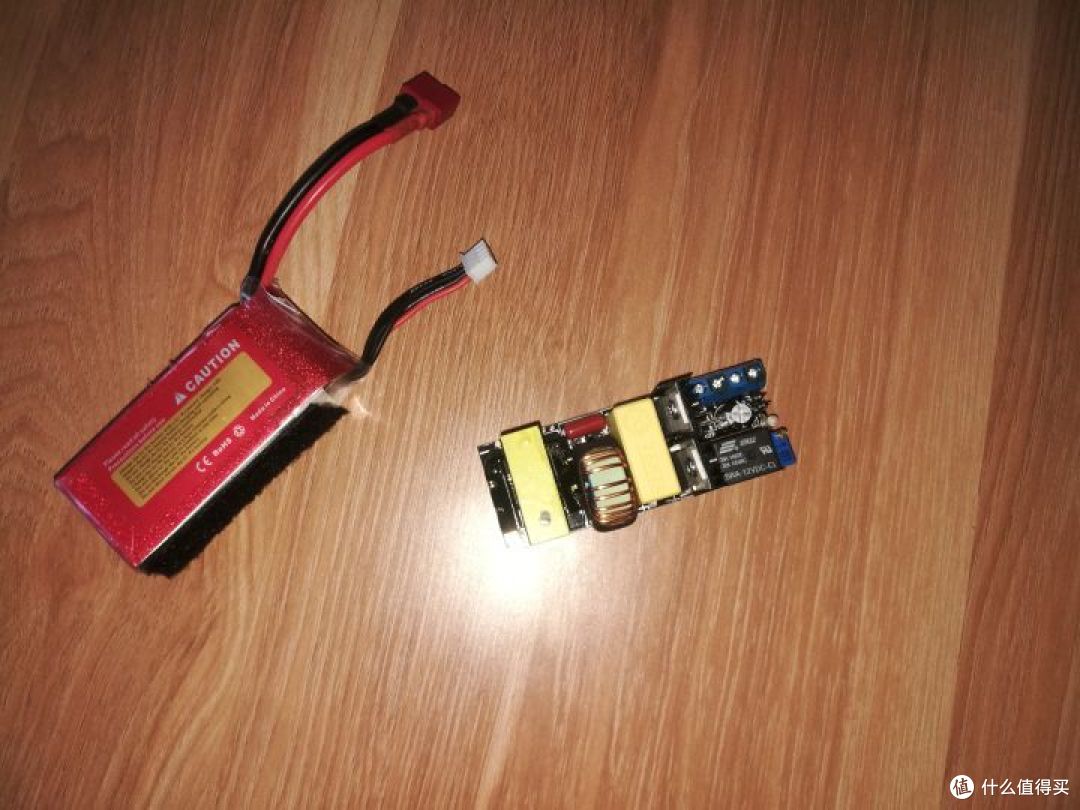

升压模块用的是当时咱所和一个店铺定制的升压模块，12V输入1100V输出且电压可调，有自停功能

基本的套路还是按我们上期的《从零开始的电磁弹射教程》来，先做线圈

只不过这次咱作为监督可以在旁边指导操作细节，不用再自己手工搓线圈了

以上装备均为自购

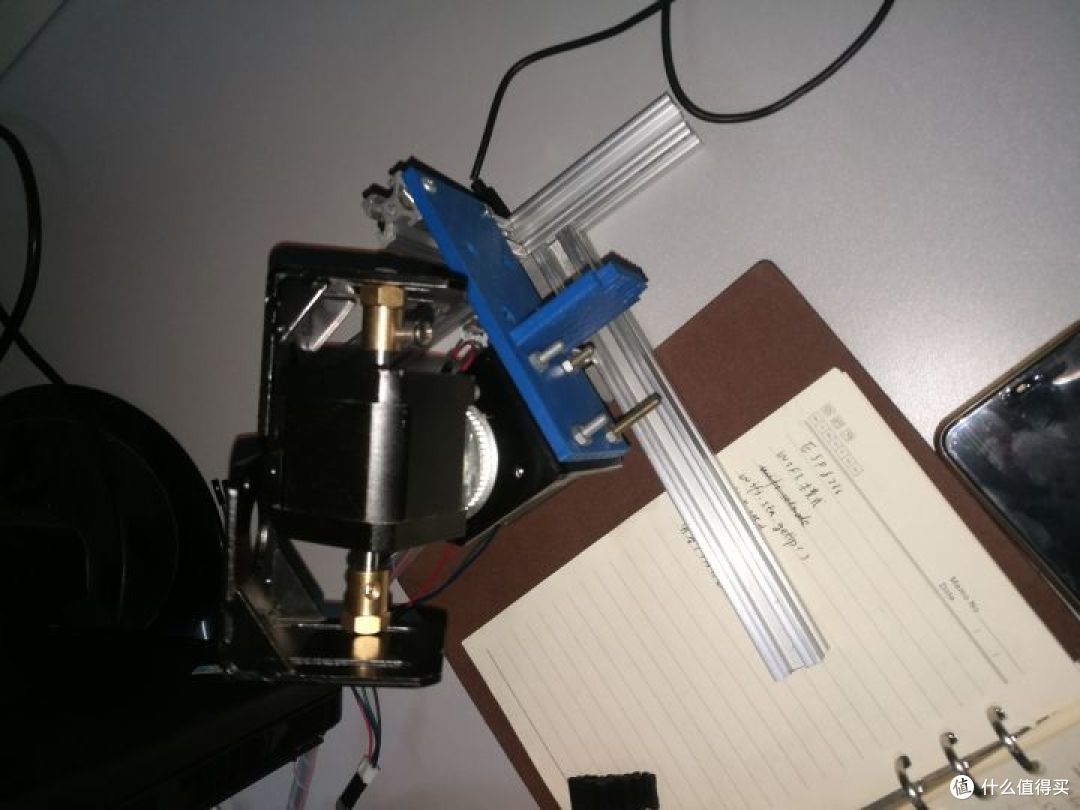

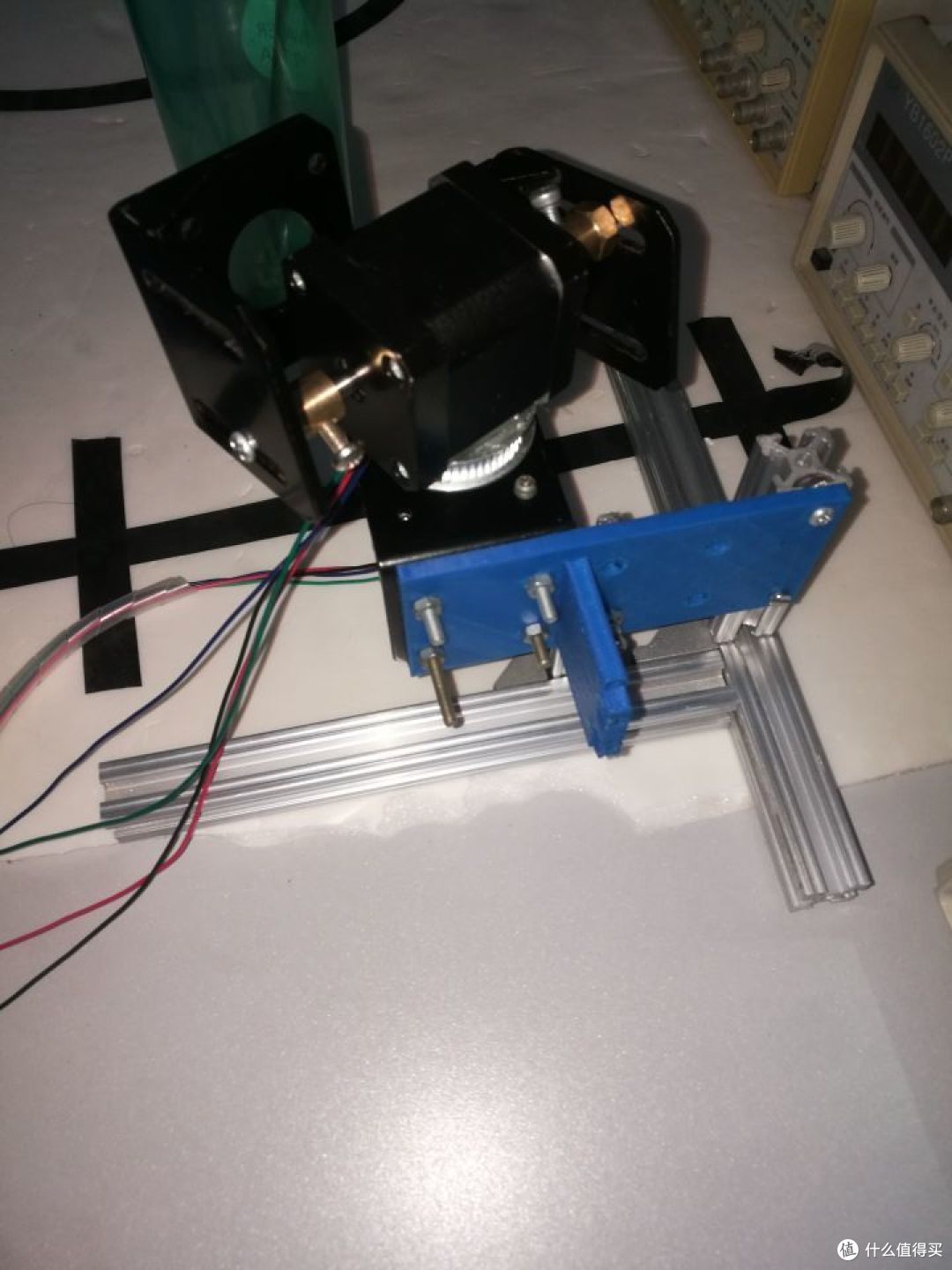

云台也是自费的

这个炮台的步进电机功率不足，开炮后可能会造成炮口跳动，这需要改进硬件或者从软件下手

这不是咱负责，咱负责教同学们搓线圈

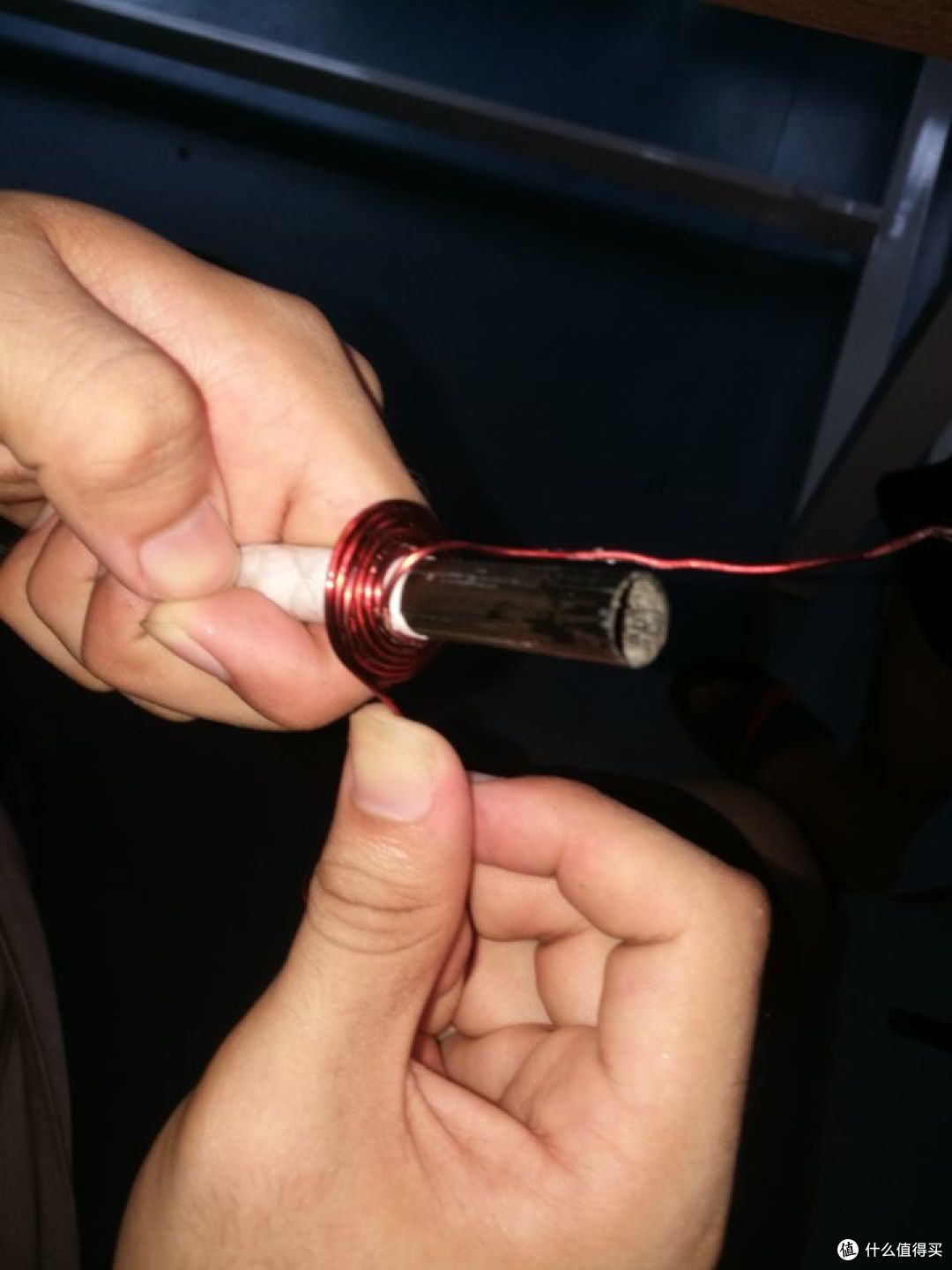

像咱之前说的一样，线圈要紧密无缝隙，手工足够好的话没必要迷信机绕线圈

机绕线圈虽然好，但是就像咱说的一样，如果结构不够牢固打几炮也会散掉

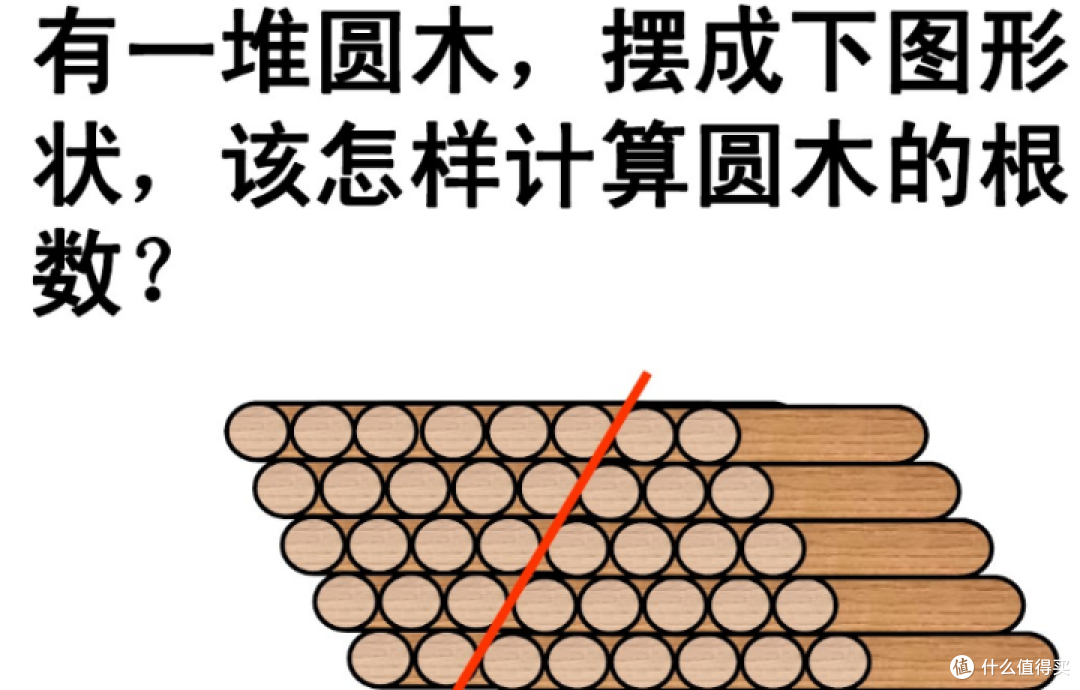

线圈粗略来看截面可以视作上图红线右侧的分布模型，事实上这种分布也能有效提升效率

升压模块

非正规电路，逆变完全靠MOS管自激，谐振电容器选型错误。该电路很容易出现工况不稳炸管的现象。建议各位搭建正规逆变电源，最基本要有一套控制器，管他闭环不闭环的必须要有控制器，不能MOS都烧冒烟了还不停机

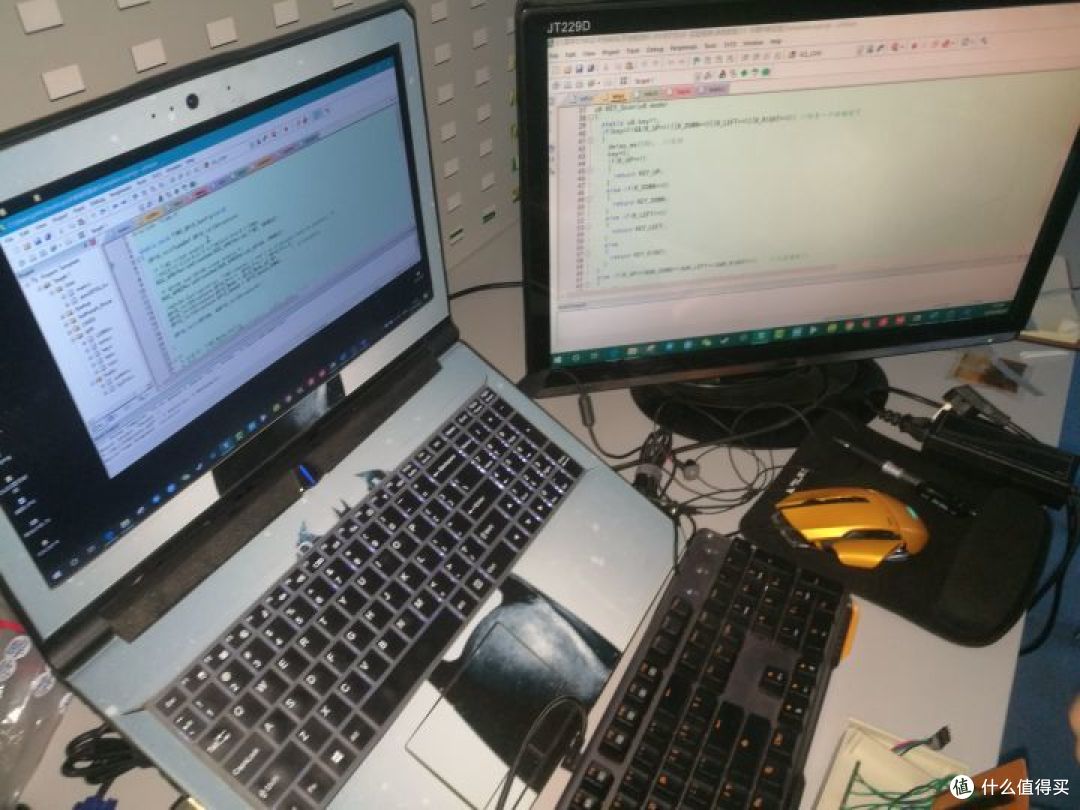

同学自费的屏幕，100元

这桌子够大完全可以上个CRT嘛，50块钱，而且颜色非常好 能达到70%NTSC

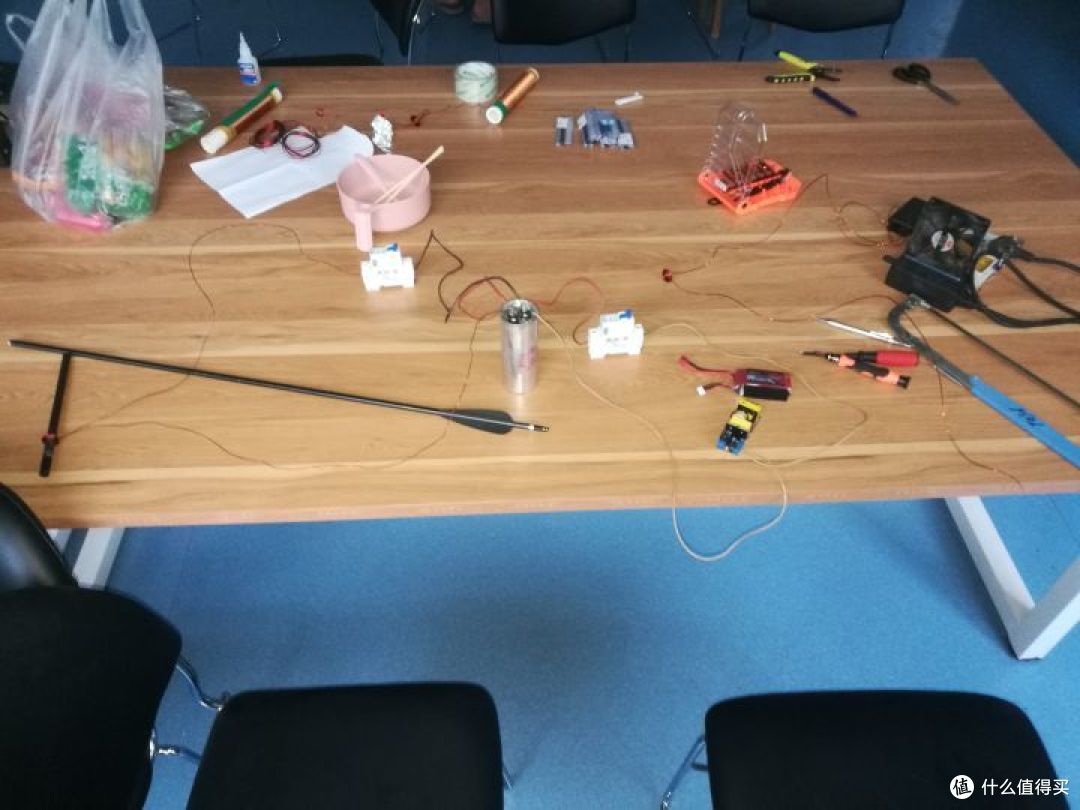

粗略布局

电枢我们这次采用的是铝箭的箭头

铝电枢除了线圈电枢是理论效率最高的电枢之一，密度低导电率高，这次用切割机截短铝箭即可

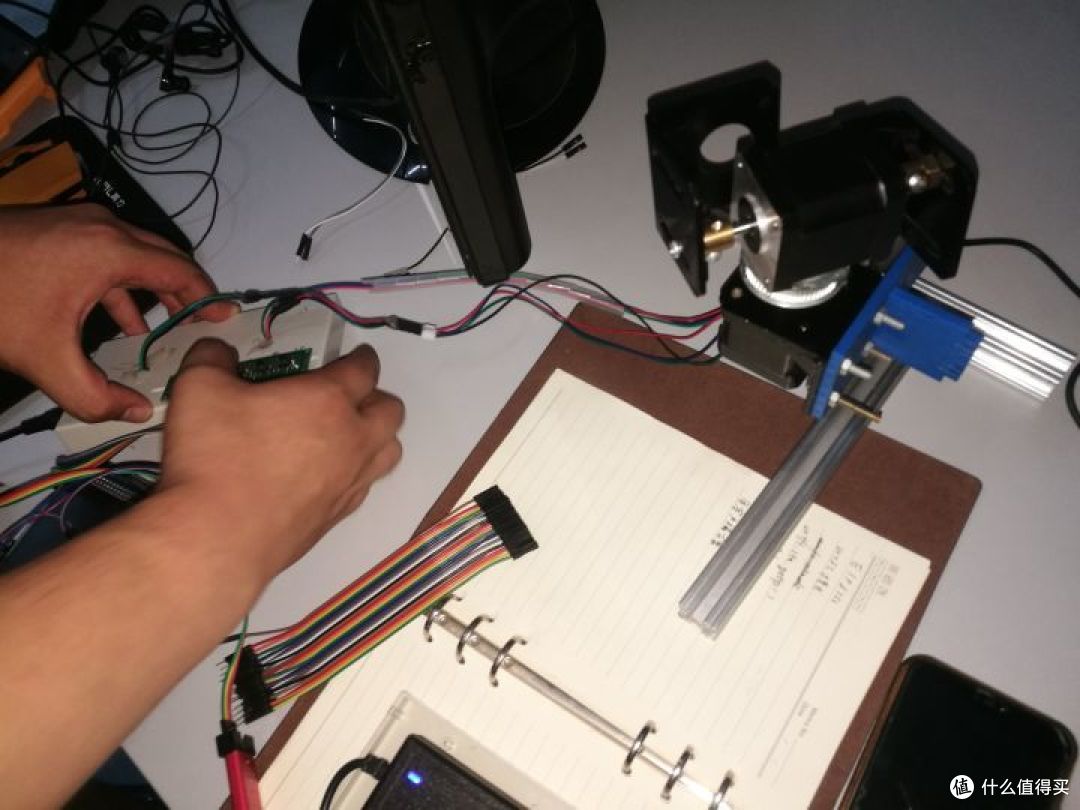

云台调试中

此外标靶制作也在如火如荼的进行中，团队工作是快啊 要是我一个人光整这些最快就得折腾大半天

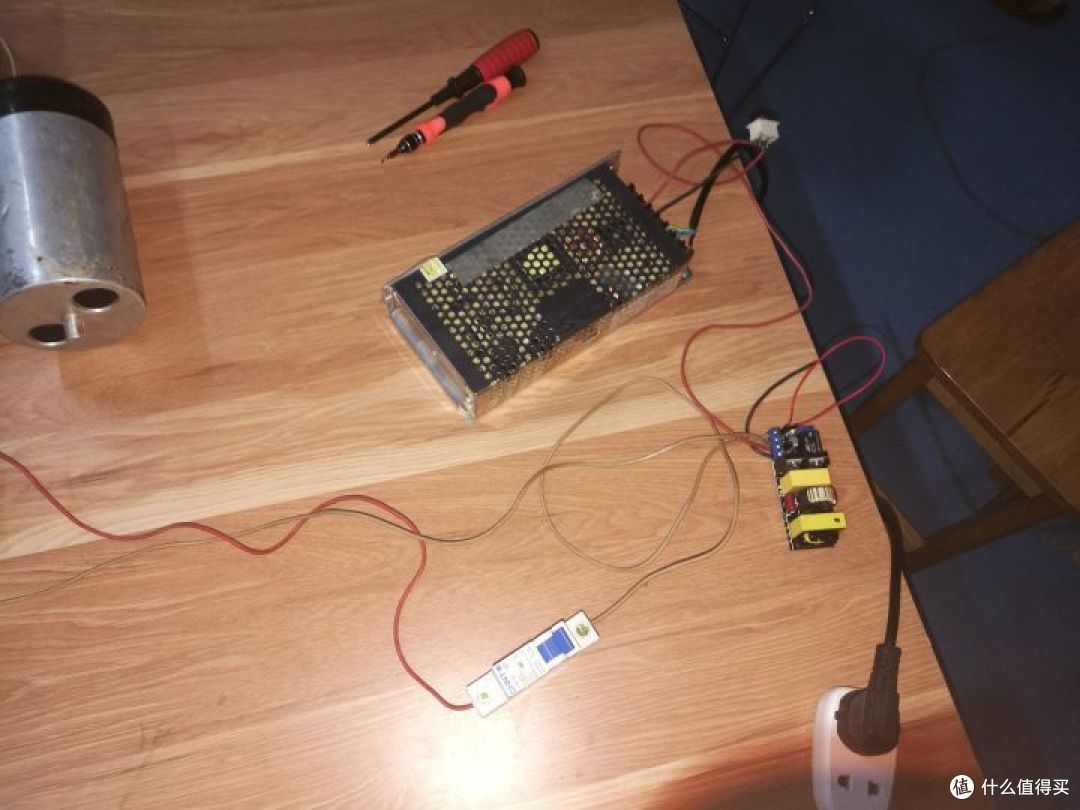

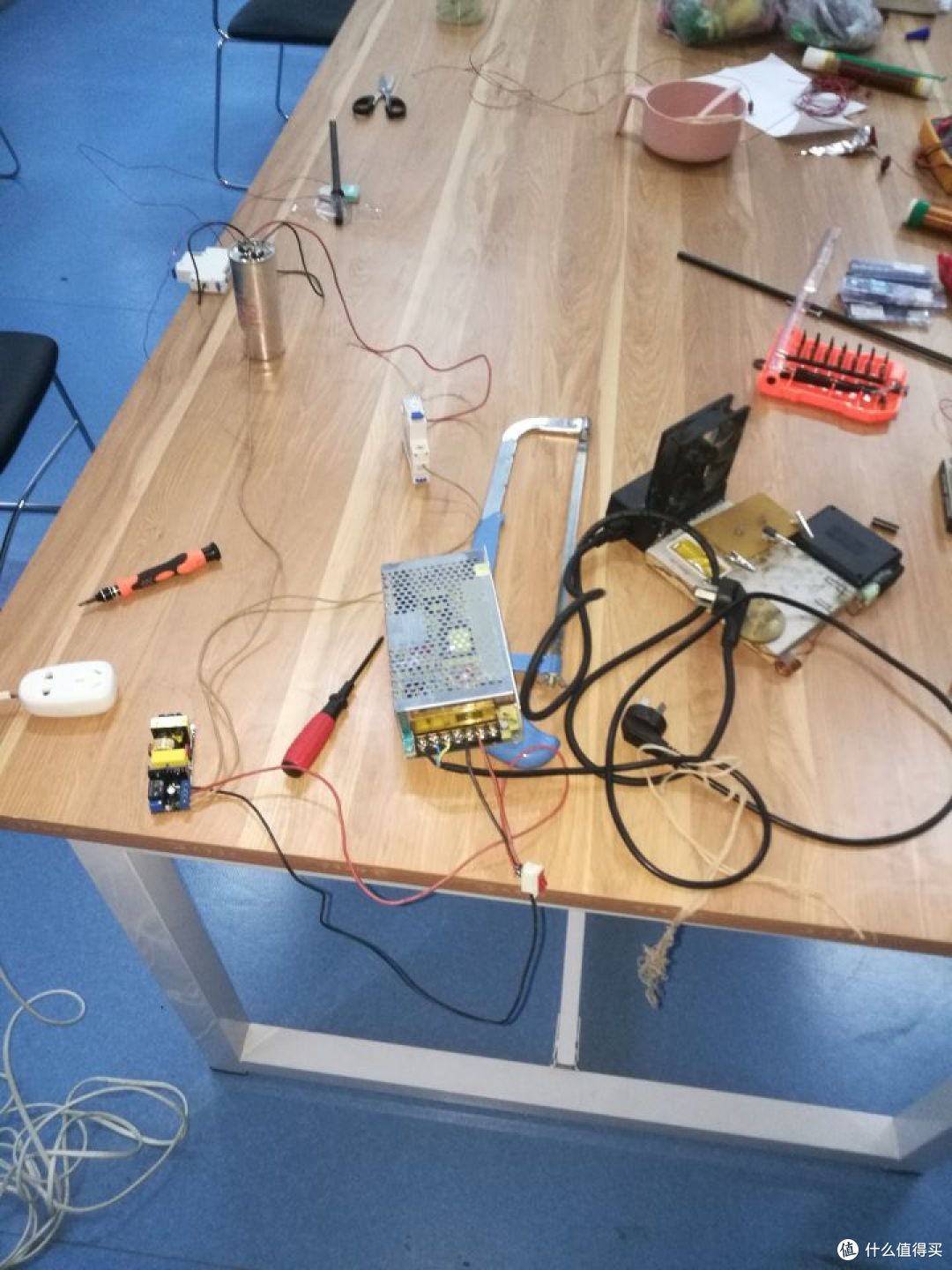

12V10A的开关电源供电，充电回路有空开隔离以免开火过程中的震荡电流损坏升压模块

事实上用高压包当充电器就不怕这个

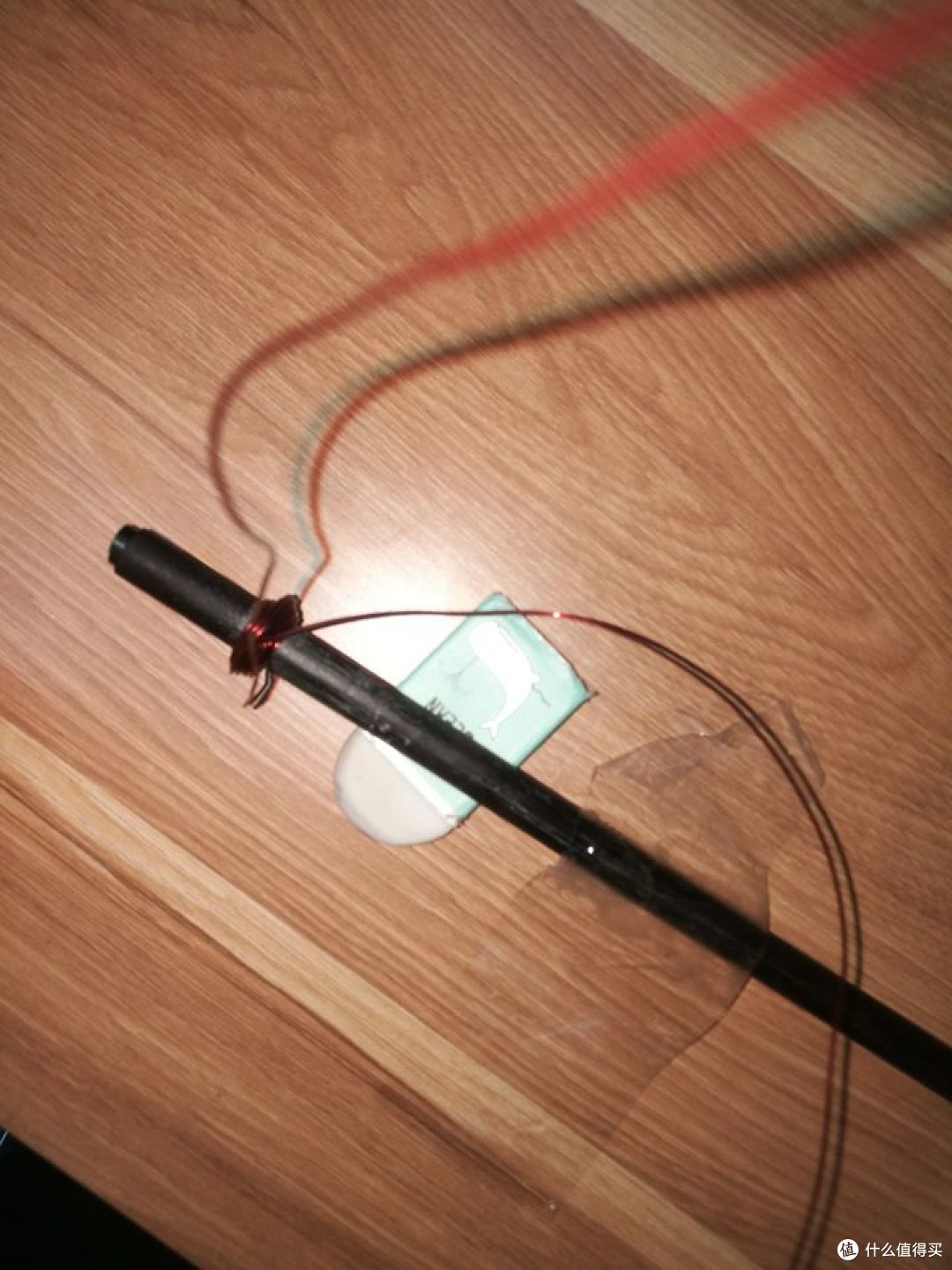

这次因为限制口径，所以线圈也非常小，好在我们有足够细的管材和合适电枢

多亏了聊天的时候顺嘴一提这小子还玩弓箭我才想起来用铝箭当电枢不就可以吗

卡住了

虽然线圈制作工艺上我们都用的可拆卸设计，但是线圈终究是要临时或永久固定在炮管上的 这次项目要求射击精度

所以就不能像以前弹射的时候那样随便满天乱飞了

此外以前我们弹射的时候除了铝散热器各种各样的材料我们都尝试过，甚至包括老硬盘盘片

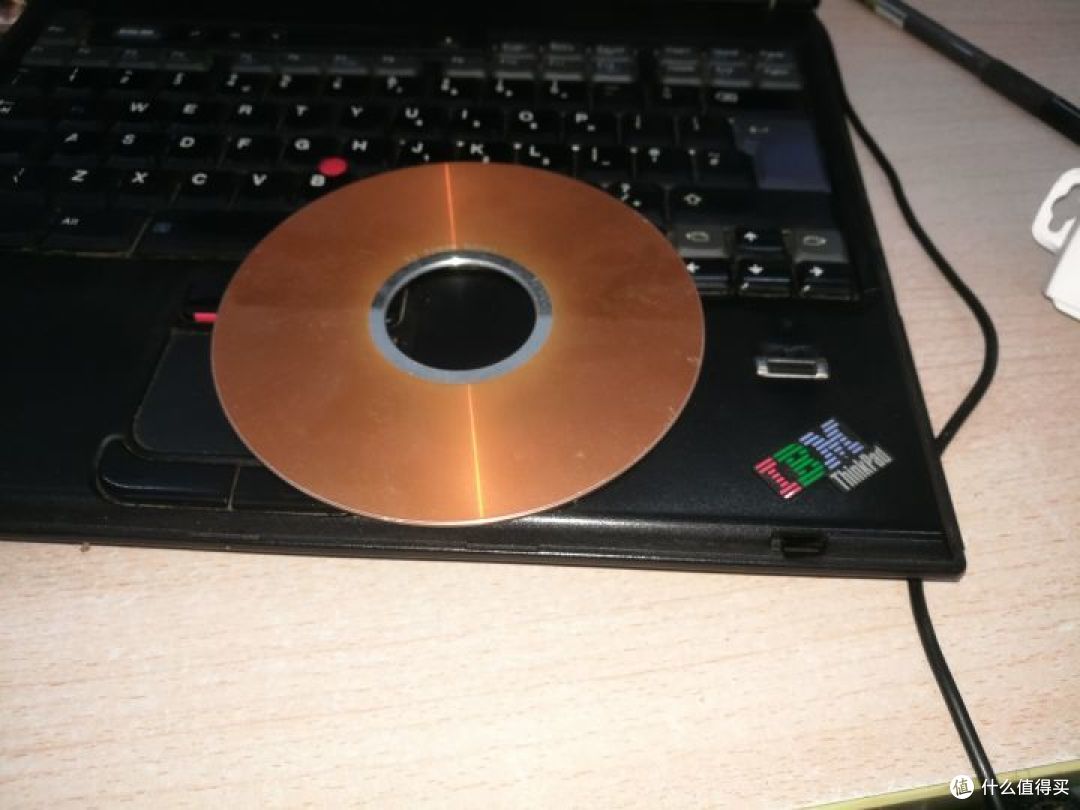

这应该铝镀铜的吧，IBM硬盘，40G

虽然是电磁感应线圈炮，但是弹射的时候初始位置依然重要，对效果影响很大，要通过实验确定最近初始位置

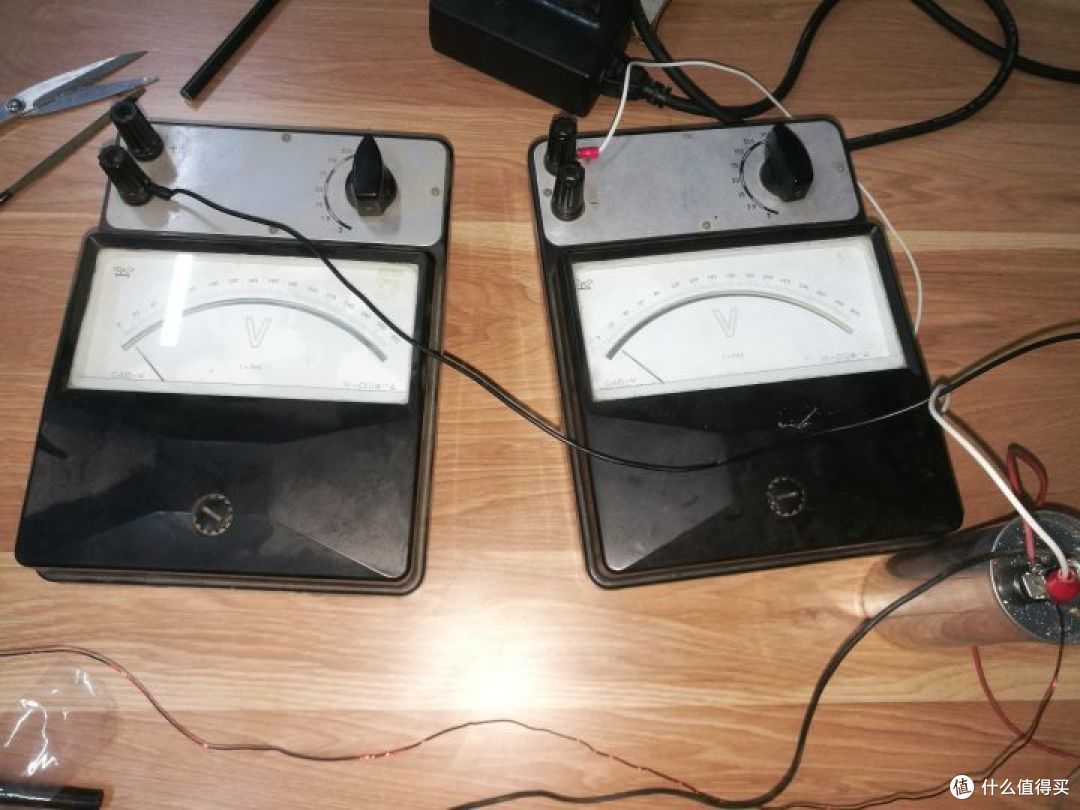

电压表因为一般实验室的数字表都只有1KV，低于1100V，因此用两个750V上限的指针表串联使用

这个水平的动能基本抛射2-3米还是可以的，剩下的调试工作其实就和咱没啥太大关联了，咱只是负责提供材料和方案

震惊 七夕节全国各大高校男女大学生深窝实验室一整天竟打不出一炮

圈内对于选型的争论也没停过，一般人认为线圈吸铁钉钢珠的磁阻式就可以满足需要，毕竟能量级不高，但是实际来看感应式稳定性更高，电阻率比磁导率控制更容易

至于轨道炮和重接炮，emmmmmm……一炮给你标靶打飞

理论分析和计算

上期我们提出了高中理科水平就能看懂的初等计算通式，这次咱就参考下《电磁感应线圈炮原理与技术》的控制方程吧

感应式线圈炮具有简洁明了的计算式，和轨道炮一样很容进行易笔算。磁阻式是不太好算的，抄公式都没地方 算不出数，比赛中是要扣分的

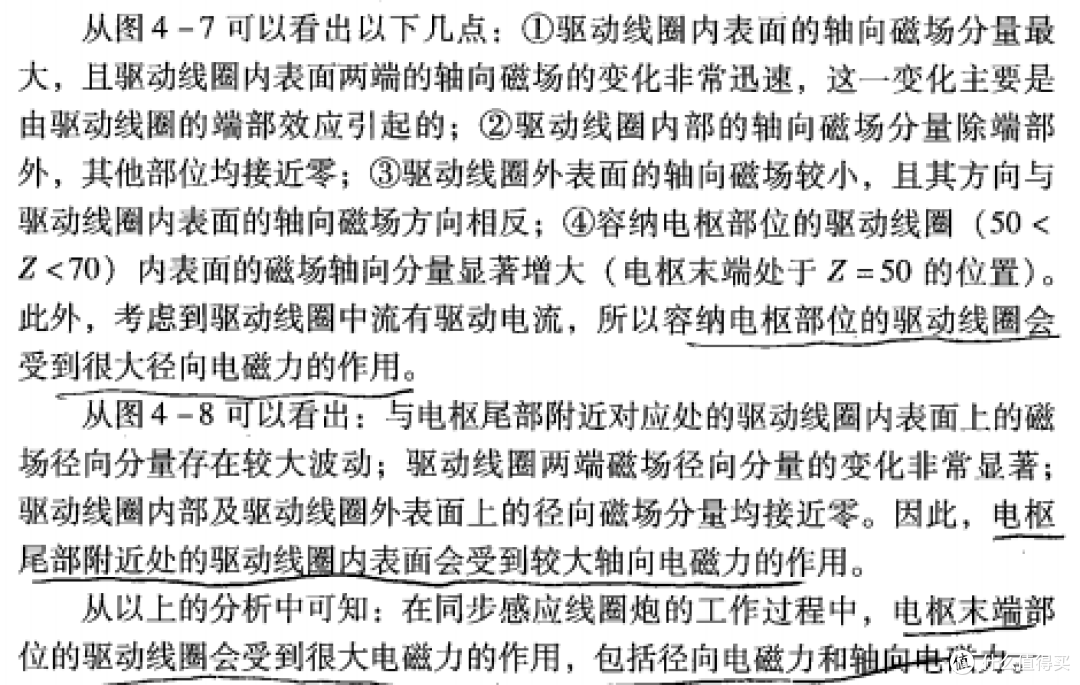

最后咱再看看书上关于仿真结果的一些分析

事实证明，电枢末端应加厚，对应到咱用的简易电枢自然是应该用厚实的箭头部分作为底了，至于剩下的精细的铝箭管基本没用了 这样基本就能定型了，也就是说我的工作基本结束了

小插曲：最后我们组成员很高兴，把玩了一会儿开了几炮之后，升压模块烧了……

最后发现是管子炸了 炸管乃兵家常事，换管再战重头来过，或者干脆换个方案 逆变器+倍压整流器怎么样？

最终建议BGM：TOMRROW

祝各位都能拿奖

以上
