锂电池制作 篇二:自制小牛U1系列48V28A三元锂电池(中)

2020-04-18 14:48:35 25点赞 94收藏 47评论

创作立场声明:本人纯粹是名DIY爱好者,有些知识以及动手方面存在错误,欢迎大家讨论交流

大家好,电池制作已经大半个月了,由于初次制作,虽然之前做了很多功课看了很多视频,还是不可避免地踩了好多坑,期间又经历了重新买一些材料,耽误了时间。到今天电池还没完成,但想把自己的踩坑经历以及总结的经验分享给大家,望大家指正与交流。

好了,那就开始吧,下面文字以顺叙开展。

电芯验收

用内阻器一一检测了80颗电池,我都用签字笔标注了,其中3.48V79颗,1颗为3.47V,内阻14.5。之前以为没用的电池架排上了用场,刚好可以拿来归类这些电池。

自制小牛U1系列48V28A三元锂电池(中)

79颗3.48V内阻分布如下

自制小牛U1系列48V28A三元锂电池(中)

由于并联要内阻相近,故除去最大内阻和最小内阻,13个并联如图所示

自制小牛U1系列48V28A三元锂电池(中)

另随机抽取的两个电池检测容量都是足容的,为了节省时间就没有一一检测了。

随机抽取测得容量4890随机抽取测得容量4890

随机抽取测得容量4979随机抽取测得容量4979

电池焊接

第一个踩坑:镍带尺寸不对,由于之前买了电池支架,所以买的镍带尺寸是符合电池支架的,但后来我去掉了电池支架,那原来的镍带就偏大了,所以又重新买了无电池支架的镍带。

下面一个镍带电池支架,上面一个无支架下面一个镍带电池支架,上面一个无支架

等了两天,新的镍带到了,咱们开始焊接把。由于是第一次制作,在焊接电池前我已经在贴片上练习了很多,对于初学者这很有必要!

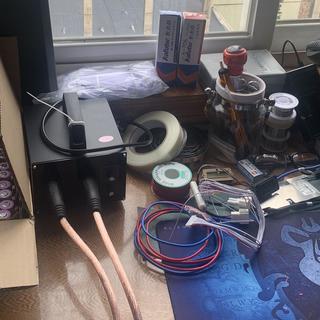

练习场景练习场景

焊接我调的是电流80,时间5,因为是第一次,所以每个面焊的是6个点,其实没有必要,4个点就够了。为什么我会知道呢,后面大家就会知道了自制小牛U1系列48V28A三元锂电池(中)

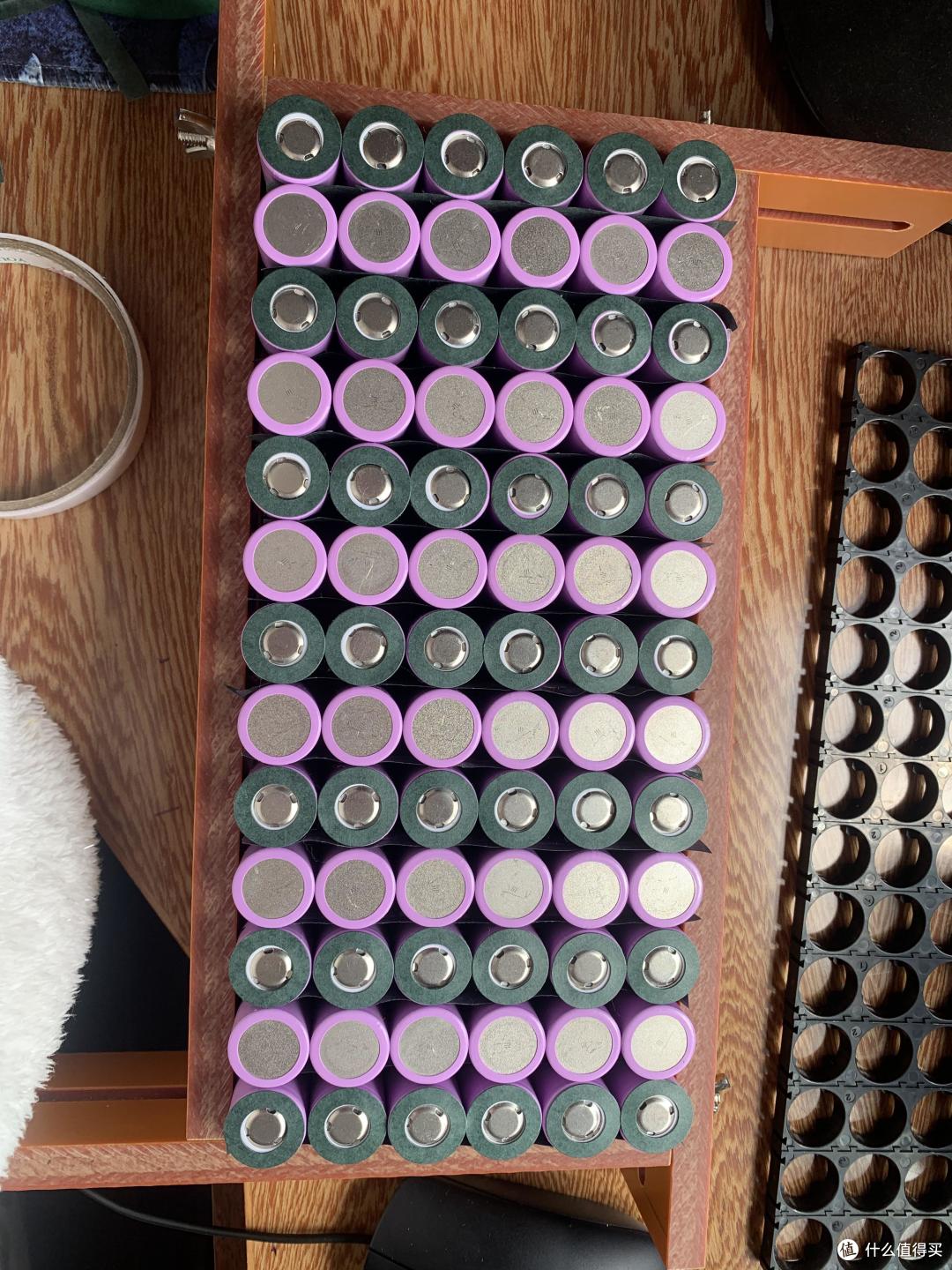

焊接前焊接前

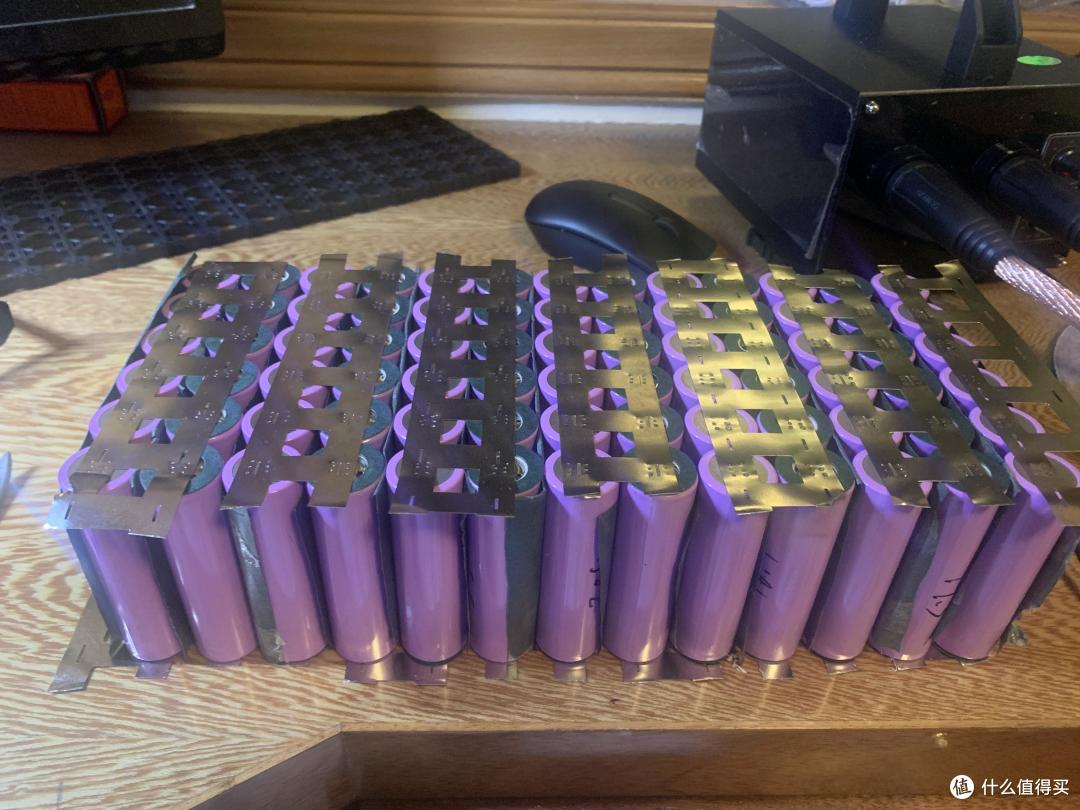

焊接后焊接后

准备焊接排线准备焊接排线

焊接的很完美!接下来就是焊接排线了,排线也安装的不错,然后就是检测排线。

第二个踩坑:我买的是与值友同款的保护板和排线,顺便也一齐买了这品牌的LED检测灯板。买检测灯板图省事,不想用万用表两个两个的测排线电压。在检测排线时问题出现,LED灯板插进排线时,只有11颗灯亮。

11颗灯亮,中间两颗是灭的11颗灯亮,中间两颗是灭的

因此我开始检测排线,来来回回检测了多次,把排线拆下来又装上去仍旧如此,期间有造成镍带短路,有些镍带烧了一点。再折腾了半个小时后,迟钝的我终于用万用表两两检测,万用表显示正常,都是有电压。这时候我才发现该品牌的排线中间有两个是空的。当时发现这真相的我有点凌乱自制小牛U1系列48V28A三元锂电池(中) ,并去询问客服,客服回答我买的是智能保护板(200多块钱),它所对应的排线都是如此。。。额,那我买个LED灯板还有啥用。自制小牛U1系列48V28A三元锂电池(中)

从下往上数,第二个 与第七个口是空的从下往上数,第二个 与第七个口是空的

由于我在多次检测排线时,烧短了一些镍带,我怕放任不管做成电池后会过载。因此我决定再焊接一些镍带。但是我没有做好绝缘,镍带再一次短路,这下烧的比较厉害,有三到四个电池漏液了。

短路,镍带燃烧,电池漏液短路,镍带燃烧,电池漏液

这下我可不敢继续了自制小牛U1系列48V28A三元锂电池(中) ,决定放弃这批所有电池,又重新买了78颗新电池(两个月的酒钱没了自制小牛U1系列48V28A三元锂电池(中) )。然后在拆卸这批电池时,我发现我焊接的蛮结实的,拆都不好拆自制小牛U1系列48V28A三元锂电池(中) ,所以我才说一般焊4个点足够了。

在这里我要告诉大家的是一定要做好绝缘!一定要做好绝缘!一定要做好绝缘!

来来去去,等新电池又是两天。在等电池的两天中,我准备裁出几块绝缘板。之前X宝买的好硬,不好用剪刀,又跑去五金店买了锯子来切割。

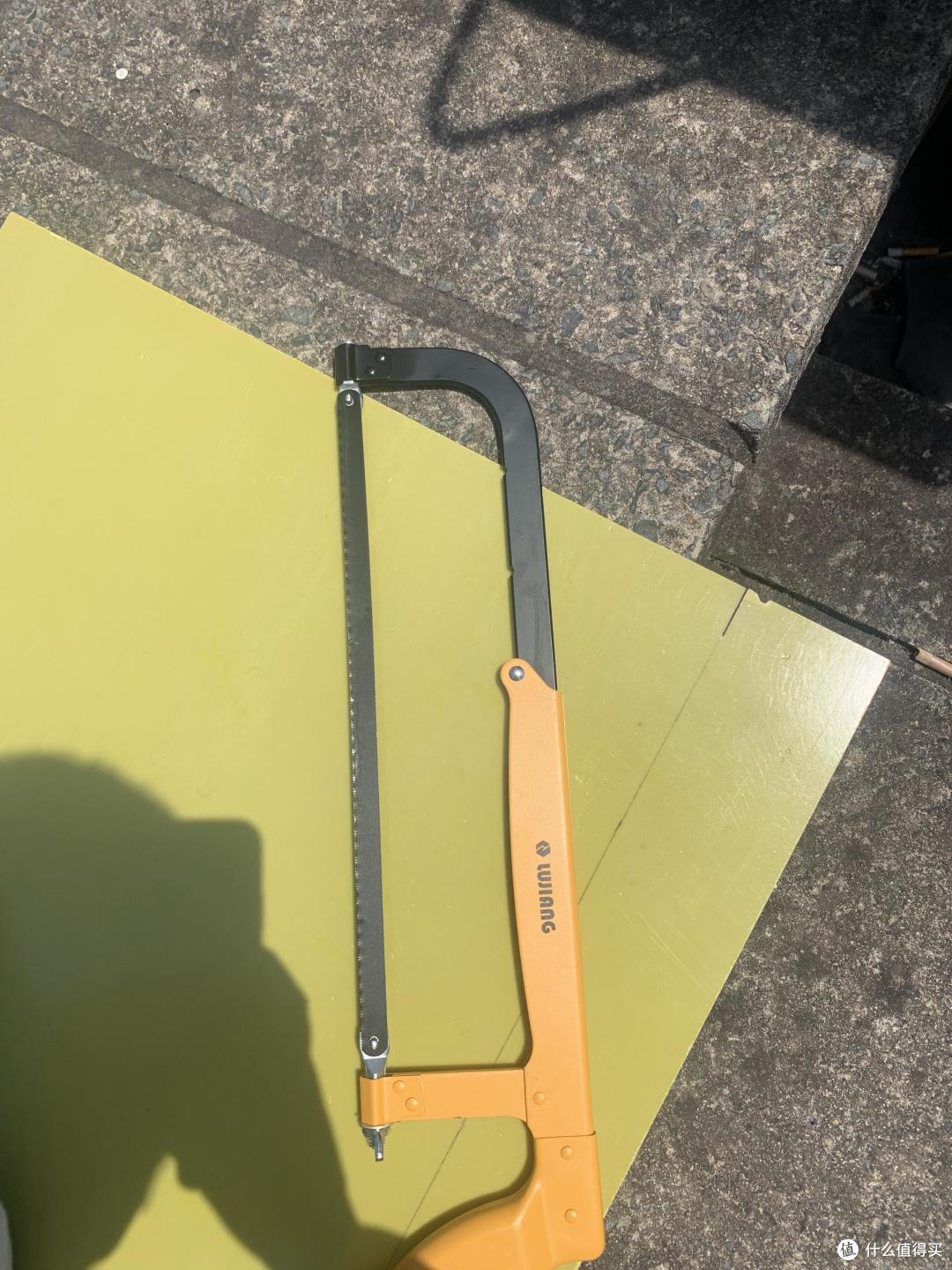

绝缘板与锯子绝缘板与锯子

两天后,新电池到了。电池验收,完美过。电池焊接,完美过。排线焊接,完美过。电池绝缘,完美过。焊接排线,完美过。保护板安装,不过。

自制小牛U1系列48V28A三元锂电池(中)

电池绝缘电池绝缘

排线安装排线安装

保护板安装 将保护板插在排线上,总正极与总负极电压测量为45.3V,将保护板B-安在总负极上,B-与总正极也是45.3,但是C-与总正极的电压却是14.3,测了两遍都是如此。后来我就不测了,根据之前踩的第二个坑,我觉的可能是保护板出问题了,之前做第一个电池时保护板貌似短路过,但不知道是不是真坏了,所以又在X宝上买了保护板,万一两个都是14.3,那我得另寻原因了。当然,这又得花两天时间了。

所以,大家下一篇文章见自制小牛U1系列48V28A三元锂电池(中) 自制小牛U1系列48V28A三元锂电池(中)
