樱桃MX BOARD 2.0机械键盘维修（飞线案例）

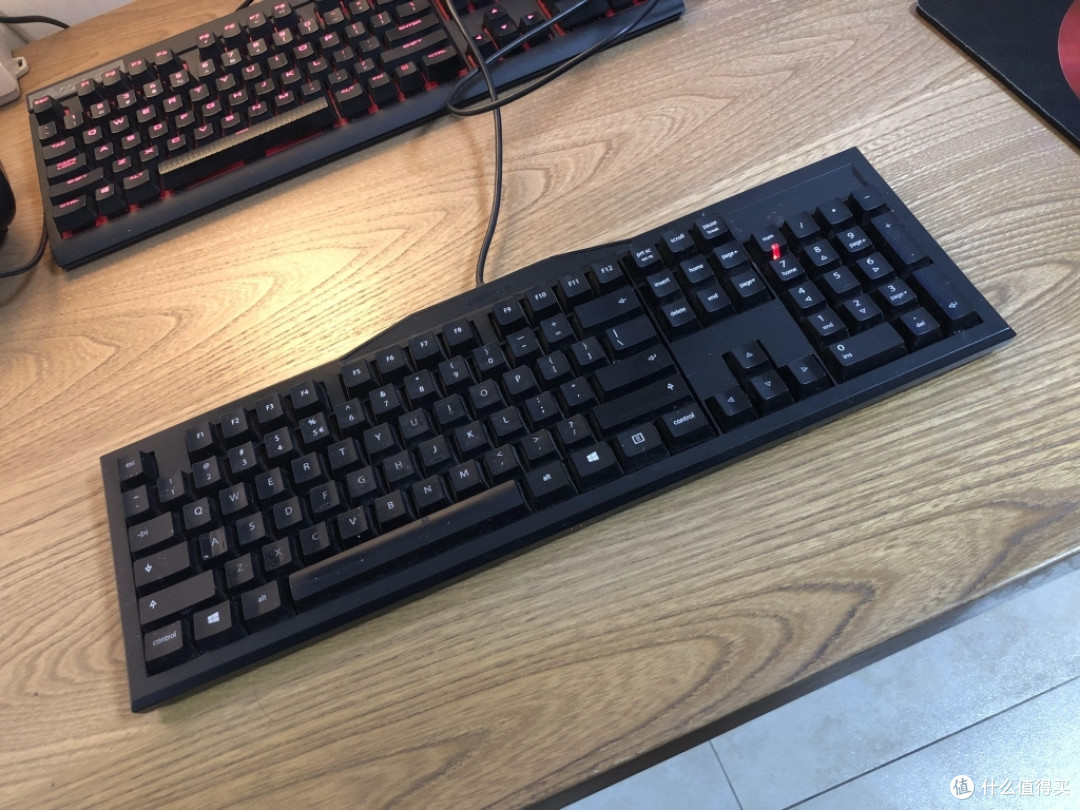

首先需要说明的是这是一把网友的键盘，通过在网上搜索维修帖子找到我的。不知不觉这几年真是写了不少维修的内容，键盘发过来有十多个按键失灵，这种失灵是怎么按都不会触发的那种，所以我判断肯定是键盘的电路部分出了问题。也就是我俗称的断线。

这是用软件测试到底有几个按键失灵，看来樱桃这键盘是一条线跑了这么多按键。

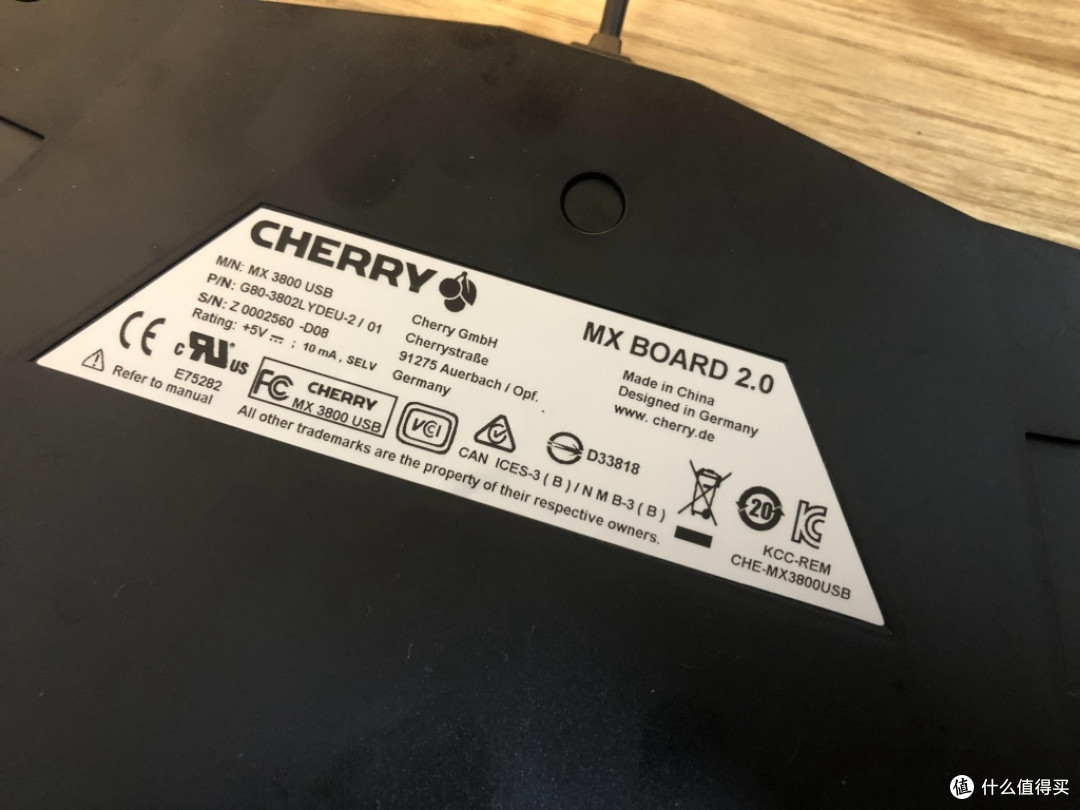

拆之前看下键盘的铭牌

拆解不多说比较简单，拆开以后检查一下电路板看看有没有受潮痕迹，有没有明显的损伤，检测发现有轻微受潮问题。

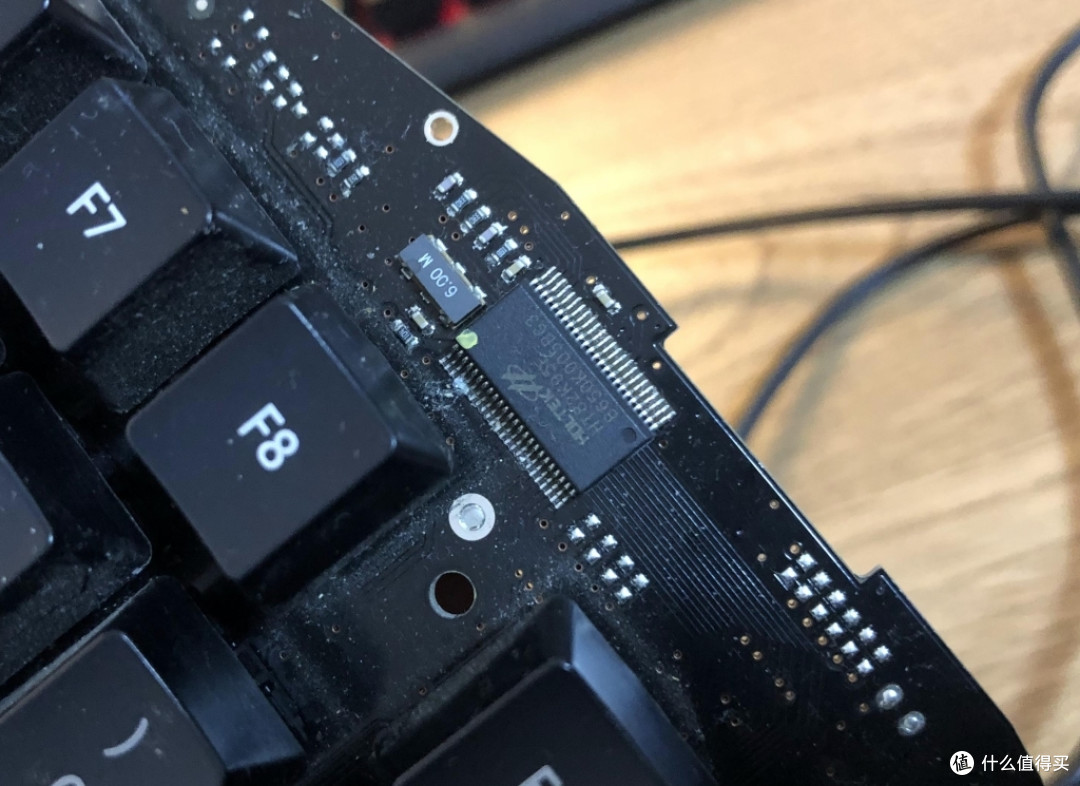

主控如果你没在PCB背面发现，那它一定在正面。

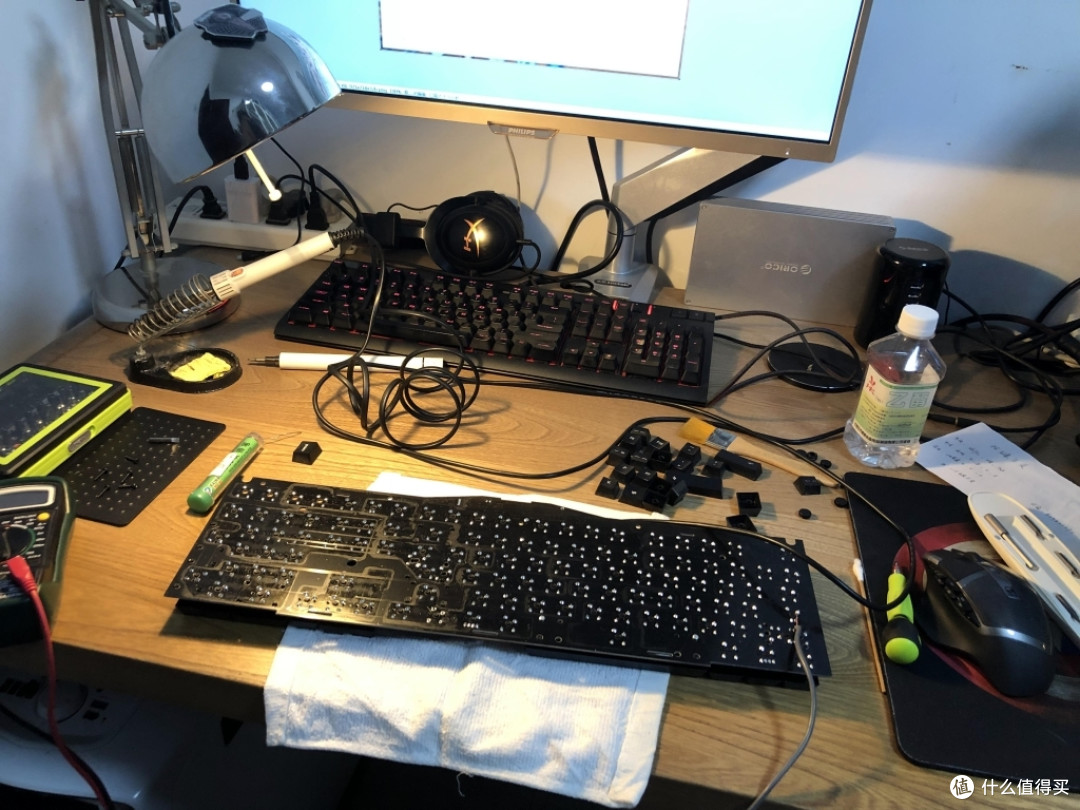

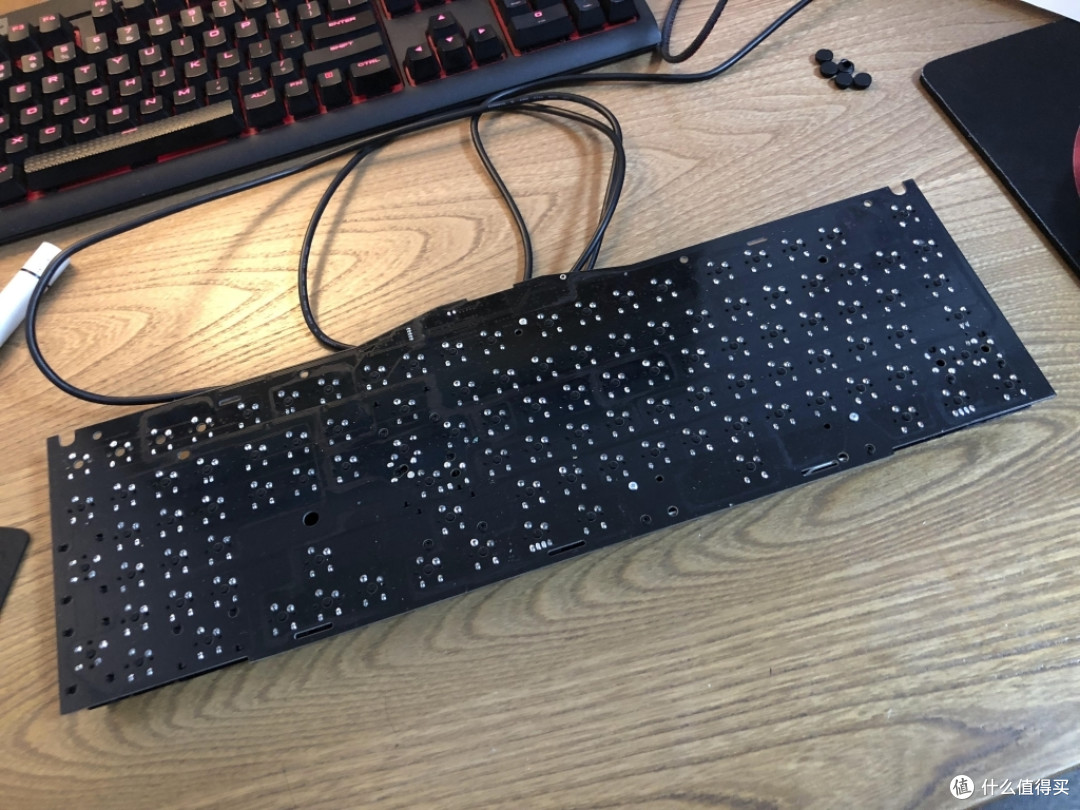

一切就绪准备开始跑线，因为键盘没有钢板，所以用万用表跑线相对简单一些。

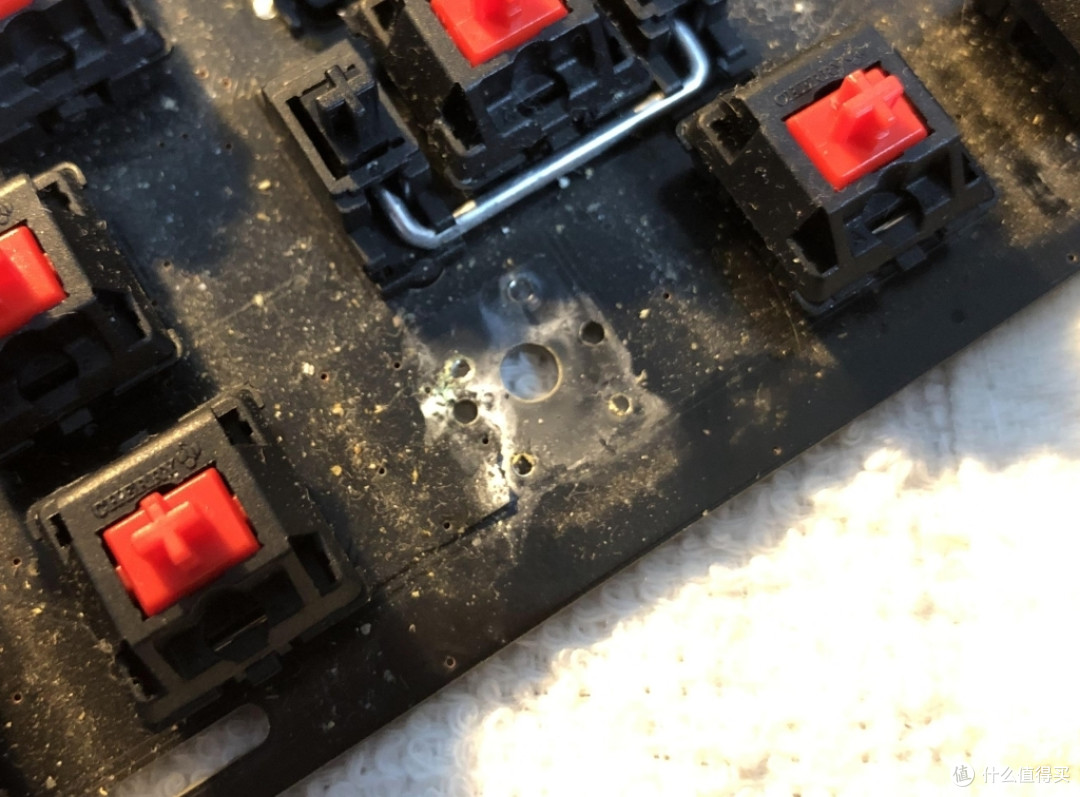

跑线跑到右下角的ctrl按键上，轴下引脚有明显受潮痕迹，PCB保护漆的皮都翻起来了。

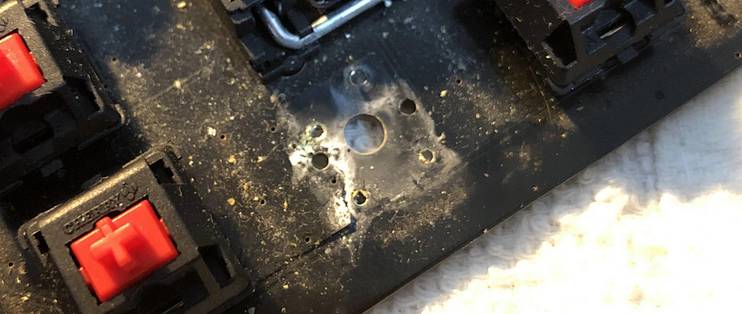

从侧面看会比较明显，虽然漆皮起来了但是线路是没有问题的，那问题肯定不是出在这里，而且跑线经过了大半个键盘进入了死路，之前肯定是中间有线路的跳转，所以放弃正常思路，准备有点触法对主控下手。我把失灵轴引脚焊一条飞线，飞线另一个点在键盘通电的情况下点触主控上的每个引脚，只要按键触发就说明找到了对应的线路。在从主控延伸出的线路下手进行飞线，之所以不能飞到主控引脚上是因为引脚间距很小，很可能会把两个引脚焊短接了。

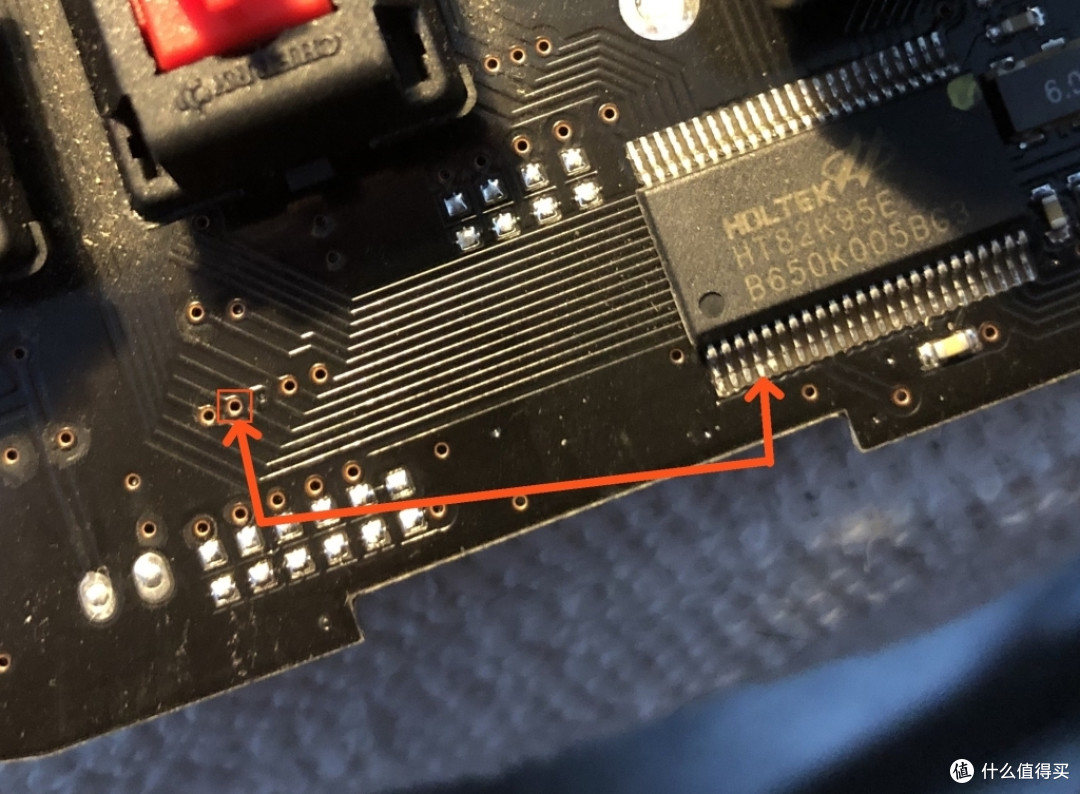

首先找到键盘出问题的线路，飞线到照片中主控下面左数第四个引脚可以触发按键，通过测试发现标记的穿孔点跟主控引脚相同，所以这个点可以用作维修飞线用。

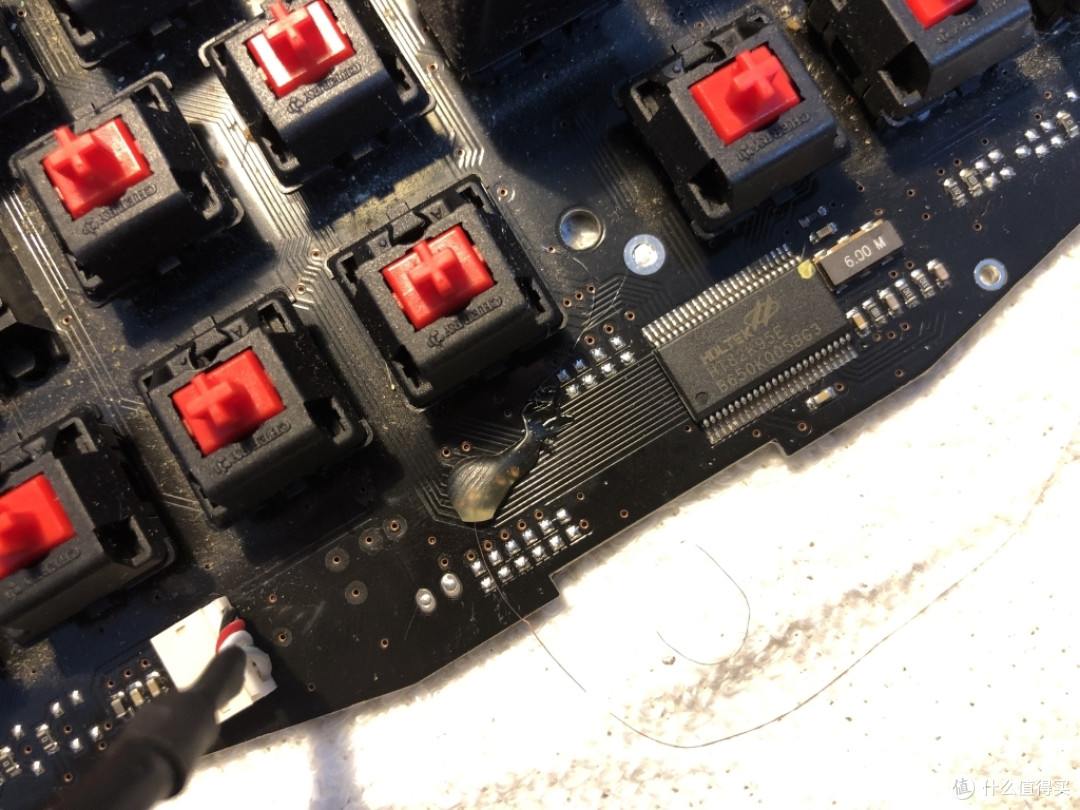

用飞线焊接到这个点上，因为焊点比较脆弱所以用手中的热熔胶固定一下。

另一个点飞线到失灵轴的引脚上，其实还有临近的轴内跳线点，但是因为引脚比较小，建议新手找点大的地方飞线，就是为了方便操作，距离原点到是无所谓。

最后给漆皮翻起的地方用绝缘胶布贴一下，避免这地方受潮或者进水导致键盘再出问题。

最后经过测试键盘按键一切正常，小伙伴们，这次学到了吗？如果真的跑线跑不出来，点触法就是一个找到对应飞线点的捷径。
