蘑菇爱拆解 篇十八：或是5900X的首选座驾、微星MAG X570 TOMAHAWK WIFI战斧导弹主板 评测
2020-12-24 16:07:30
5点赞
14收藏
24评论
创作立场声明：朋友购入，搭配5900X的，羡慕。
一、 前言
俗话说的好，瘦死的骆驼比马大！因此很多小伙伴在抢到一颗5900X之后，都会去看一看X570主板，毕竟其在AMD的定位是要比B550主板高一些。
但说实在话，B550主板和X570主板的区别很小，仅仅在处理器和南桥的连接通道上有那么一点点小区别，一个是PCIe3.0，一个是PCIe4.0。这点区别丝毫不会影响到性能，也对绝大多数玩家装机使用产生不了任何影响，仅仅是在极限情况下，主板的拓展能力会有些许差异，也仅仅于此了。
因此，小伙伴们根据售价和主板的用料、细节等方面的表现来选择主板就好，不必拘泥于X570还是B550。
但话又说回来了，很多小伙伴还是比较信奉“瘦死的骆驼比马大”这套理论的，如果售价接近、配置、定位、外观相差不大，很多用户还是倾向于选择一块X570主板，就比如蘑菇的这个朋友。
预算不高，但是想要一块X570主板，那么，一块高性价比的X570主板，肯定就是他的最佳选择。悄咪咪的说一句，朋友的入手价格貌似不到一千大，性价比很高。
二、 微星MAG X570 TOMAHAWK WIFI战斧导弹主板 开箱
▼主板的包装还是很熟悉的，一个大盒子。
▼盒子中间印着战斧导弹，下面是主板的型号。
▼包装背面，介绍了主板的各种信息，散热、供电、用料、拓展等等。
▼主板的包装很不错，主板放在防静电袋中，侧面有纸质的卡扣压着。
▼将盒子里的配件全部拿出来，除了天线之外，还有两根SATA线。
三、 微星MAG X570 TOMAHAWK WIFI战斧导弹主板 外观
▼主板的外观非常漂亮，虽然微星这块X570主板的定位不高，但是主板正面覆盖了大量的金属件，金属件的表面都有黑灰色涂层，看起来很漂亮。
▼特别是主板的散热部分，覆盖有体积巨大的散热片，左侧那一整块，都是金属的被动散热片，非常夸张。
▼主板的供电部分，简单看看，规模也是很可观的，电感、电容的数量均不少，看着就很踏实。
▼左上角的CPU辅助供电插槽，8+4的配置。
▼右侧有两个灯效接口，一个5V三针ARGB，一个12V四针RGB。旁边还有两个风扇插座，一个用于风扇供电，一个用于水泵供电。
▼内存插槽部分，四条，上下卡扣设计，日常拆装内存很方便。
▼旁边是主板的24Pin供电插座，插座上面有微星当家的EZ Debug灯，告诉我们主板的一些状态，方便快速排故。
▼供电插座的下面，一个前置Type-C的插座。
▼主板的下半部分，覆盖有大量的金属散热件。两个M2插槽部分，均有金属散热件覆盖，主PCIe插槽部分，也有金属加强件包裹。
▼南桥部分的散热覆盖件的体积巨大，搭配有一个主动散热的风扇。另外，这个风扇的位置相对比较靠下，日常使用完全不会有被显卡挡住的问题。并且这个风扇支持低温停转功能，在南桥温度不高的时候可以停转，降低整机运行噪音。
▼南桥的左下角，有两个USB3.0的前置插座，拓展性不错，搭配高端机箱也不会有拓展性的问题。
▼主板的左侧，音频部分，有物理屏蔽设计，旁边还有一圈的金色音频电容。
▼主板的左下角，还能看到一个4针12V的RGB灯效插座。虽然X570战斧导弹这块主板的定位不高，但是其下部依然配有4个机箱风扇插座，很良心。
▼右侧除了USB2.0接口之外，还有一个三针5V的ARGB灯效插座。
▼主板的IO接口部分，USB2.0、3.0、3.1均有，2.5G有线、2.4G无线网络接口，以及音频接口。
▼主板的背面，相对而言就简单了一些。
四、 微星MAG X570 TOMAHAWK WIFI战斧导弹主板 拆解
▼主板的外观挺漂亮的，初看也很不错，想要详细的了解细致的用料，还需要简单的拆解一下。
▼主板正面的金属散热件还挺多的，但是拆解很简单，很轻松的就可以全部取下。
▼这块主板的覆盖件都非常的简单直接，全金属的，并未看到有塑料材质。
▼全部的金属散热件的重量在585g，很扎实。
▼并且其中供电部分左侧的一块散热覆盖件，重量就在308g左右，非常给力。
▼拆掉主板上所有的覆盖件之后，可以看到主板上有漂亮的装饰性涂装。
▼左上角依然是熟悉的8+4Pin的CPU辅助供电，旁边有一颗电感、一颗电容。
▼供电电路的两侧，也可以看到高压侧的滤波电容。
▼在辅助供电插座的旁边，可以看到供电的核心元件，PWM控制器，丝印ISL69247，输出6+2相控制信号。
▼左侧的供电Mos是清一色的DrMos，丝印ISL99360，最大稳定输出电流为60A，左侧有10相。
▼上侧的供电Mos同样也是清一色的DrMos，丝印ISL99360，最大稳定输出60A，数量有四颗，总共是14颗。
▼翻到主板的背面可以看到倍相器，左侧5颗，上侧一颗。
▼倍相器丝印17AF，应该是ISL6617A，可以把一相PWM控制信号倍相成两相，供后面的DrMos使用。
▼上侧部分也有一颗倍相器，总共是六颗。那么，微星这块X570战斧导弹的供电就是，Vcore有12相，6+6倍相设计，Vsoc供电两相，总共是14相供电。
▼但是微星宣传说自己是12+2+1相供电，剩下的1相供电在M2插槽的旁边。
▼电感使用的是微星的第三代钛金电感，看起来很不错的样子。
▼低压侧的滤波电容，同样是尼吉康的，用料不错。
▼处理器旁边有风扇插座，有独立的驱动IC芯片。
▼内存供电为1相，上下桥设计，但是是两上两下，也是挺不错的了。
▼旁边就是四个EZ Debug指示灯，简单明了的告诉我们开不了机的问题出在哪。
▼在下面是前置的Type-C接口插座，后侧是供电的电路，左下是主控芯片，Ti的HD3SS3220。
▼主板CPU插座的左下角，有一颗主板BIOS存储芯片，32MB的。
▼主板的左上角还有一颗up7537B8芯片，用于USB供电。
▼下面就是一些信号桥接和供电芯片，给主板后面的USB接口等提供供电和信号。
▼USB接口后面，有一颗P13EQX信号中继芯片。
▼再往下还能看到一颗小螃蟹，RTL8125B，2.5G以太网主控芯片。
▼主板的左下角是音频部分，音频部分除了整体和主板有物理分割之外，主控芯片还使用金属屏蔽罩罩起来了，屏蔽效果一流。
▼左下角的X570芯片，长得就跟一个小处理器一样，顶部有导热垫。
▼上部是供电部分，貌似有两相。
▼PCIe插槽下面，也能看到一个小芯片，右上角还有一个晶振，应该是用于PCIe4.0的。
▼第二个M2插槽旁边，还能看到一个单片机芯片，丝印NUC126NE4AE，ARM架构的，应该是用于主板的灯效。
▼USB3.0的前置插座附近，都有供电电路，细节不错。
▼旁边还有一颗GL850G芯片，USB2.0的HUB芯片。
▼左侧还有一颗GD75232，串口芯片。
▼主板背面，各种焊点，看起来非常工整。
▼左侧部分还能看到LED灯珠，用于提供主板的RGB灯效。
▼右侧能看到清晰主板音频部分物理分割线，保证音质。
▼主板的PCB层数，6层，用料很棒。
五、 微星MAG X570 TOMAHAWK WIFI战斧导弹主板 装机
▼主板的安装就非常简单了，先把处理器、固态、内存等装到主板上。
▼内存使用的是扎达克的SPARK，8G*2 3600MHz，内存的外观非常漂亮。
▼接着将主板塞进机箱，机箱是安钛克的冰钻P120。
▼顺手再把水冷、IO接口等线材插好。
▼显卡使用影驰的RTX3060Ti金属大师OC，显卡的正面使用了全金属的风扇罩，质感非常棒。
▼整机效果还是挺不错的，银白色的影驰金属大师OC太抓眼球了。
▼显卡的风扇罩是全铝合金材质的，表面有打磨和倒角处理，整体的质感很棒。
▼显卡顶部还能看到RTX和影驰的GALAX的字样，显卡的金属背板部分还有弯折，可以一定程度的保护显卡的散热鳍片。
▼开机，一次点亮，整机的效果还是很漂亮的。
▼主板有两个5V三针的ARGB灯效插座和两个12V四针的RGB灯效插座，可以接很多有RGB灯效的设备。
▼水冷的冷头部分，主板上的内存部分，都有幻彩的ARGB灯效。
▼另外主板的背面部分也是能看到一部分灯效的，还是挺不错的。
六、 微星MAG X570 TOMAHAWK WIFI战斧导弹主板 测试
▼整机配置，处理器是5900X，显卡是RTX3060Ti，整机的配置还是非常不错的。
▼简单跑个分，整机得分164W，处理器88.4W，显卡48.4W。
▼处理器是5900X，性能非常强劲，但是比较难抢。
▼简单跑个测试，单核680、多核9781，性能很强，单核、多核都强。
▼简单跑一下R23，单核1623、多核22273，表现很不错。
▼内存直接开XMP，频率就能上到3600MHz，很简单。
▼跑一下读写测试，读取写入都能去到53000MB/s左右，延迟63ns左右，整体性能表现不错。
▼跑一下3Dmark的FSE，物理得分36044，很强大。
▼TS模式也是一样，CPU得分12700，这是蘑菇看过的最流畅的物理测试画面。
▼另外，5900X还有一定的超频能力，可以轻松拉到全核4.6GHz。
▼单核639、多核9964，多核差点破万，单核性能降了一点。
▼再跑一边R23，多核超过了23000，有点厉害。
▼最后是散热测试，日常待机，处理器温度32℃左右，还是很低的。
▼主板的左侧供电温度29.2℃，上侧供电温度31.5℃，室温22℃左右。整体的供电温度还是非常低的，特别是左侧供电部分。
▼简单的跑个CPU-Z的压力测试，模拟下轻度全核满载的情况。处理器温度74℃，功耗在170W左右。
▼主板的左侧供电34℃，上侧供电37.1℃，稍微用了那么一点点力量。
▼跑一下单烤FPU测试，处理器核心温度最高78℃，功耗176W。

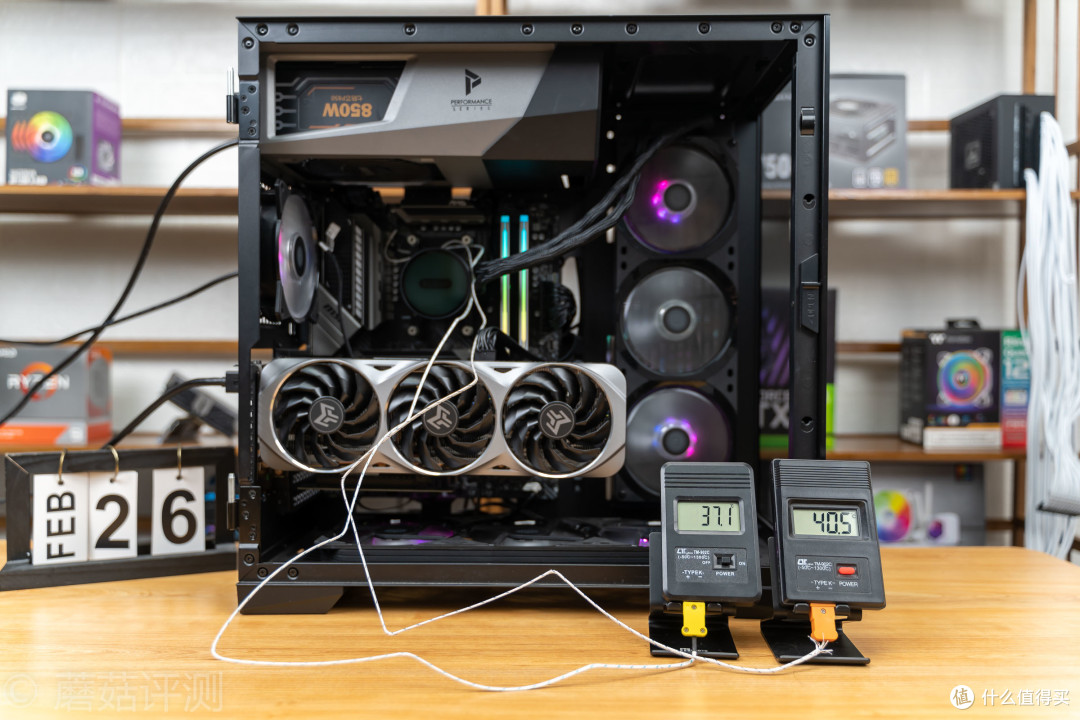

▼主板左侧供电37.1℃，上侧供电40.5℃，温度很低。
▼简单超个频，将5900X的全核拉到4.6GHz，单烤FPU测试，处理器温度90℃，功耗200W左右。
▼处理器左侧供电40.4℃，上侧供电42.9℃，整体的温度表现非常出色。供电的规格、散热都挺棒的，可以轻松满足5900X的供电需求，并且整体的供电温度很低，不错的一块板子。
七、 总结
微星这块X570火箭炮主板还是非常不错的，整体的性价比非常高。供电方面的用料很给力，12+2的供电配置，且均是60A的DrMos，电感和电容部分的用料也很棒。并且在供电散热部分，左侧和上侧均有大面积的金属散热片覆盖，在应付满载200W左右的5900X的时候，供电部分的温度表现非常优秀。
主板的拓展性方面的表现也很不错，有前置的Type-C插座，还有两个前置USB3.0插座。风扇接口、灯效接口均齐备，且数量不少，网络方面有2.5G有线和2.4G无线，M2接口也有两个，并且均有散热片覆盖，整体的表现很不错。
不过，虽然主板的南桥部分的散热风扇支持低温停转，但是转起来的声音还是挺明显的。
谢谢大家！
