拆解报告:UUD SHARE 无线蓝牙耳机音响

2020-11-19 16:00:00 1点赞 2收藏 0评论

市面上在售的头戴耳机和各类音箱产品种类丰富,外观、性能各异以供不同需求的消费者自由选择。我爱音频网此前也拆过众多头戴耳机和音箱产品,但今天将为大家带来的一款打破头戴耳机和音箱界限的产品——UUD SHARE头戴耳机。

UUD是深圳梦想工坊科技有限公司于2017年创建的自主品牌,旗下产品以独特的设计和高还原度的音质为重心打造。UUD SHARE便是凭借着独特的外观和头戴耳机音箱二合一的特点,吸引到了我爱音频网的关注,拿来为大家做详细的拆解报道。

这款产品在外观设计上最吸引眼球的当属硕大的耳机本体,这是由于为了实现耳机音响一体化内置了内外两颗扬声器单元,从而牺牲掉了体积。不过头梁结构功能性上比较完整,能够实现拉伸、旋转以及折叠等;耳机采用了蛋白耳罩记忆海绵填充,提升佩戴舒适度;配置上支持CVC降噪系统,支持有线无线模式;耳机续航达到了55小时,音响续航时间6小时。下面就让我们一起来看看这款产品的内部构造吧~

一、UUD SHARE 耳机音响开箱


拆解报告:UUD SHARE 无线蓝牙耳机音响


包装盒采用了深灰色的背景,背景印制有产品外观图片。正面右上方为UUD品牌LOGO,中间大面积展示产品外观,右下方有产品名称UUD SHARE,以及图文展示的多项产品功能特点。


拆解报告:UUD SHARE 无线蓝牙耳机音响


包装盒顶部展示有UUD SHARE的折叠和展开姿态。


拆解报告:UUD SHARE 无线蓝牙耳机音响

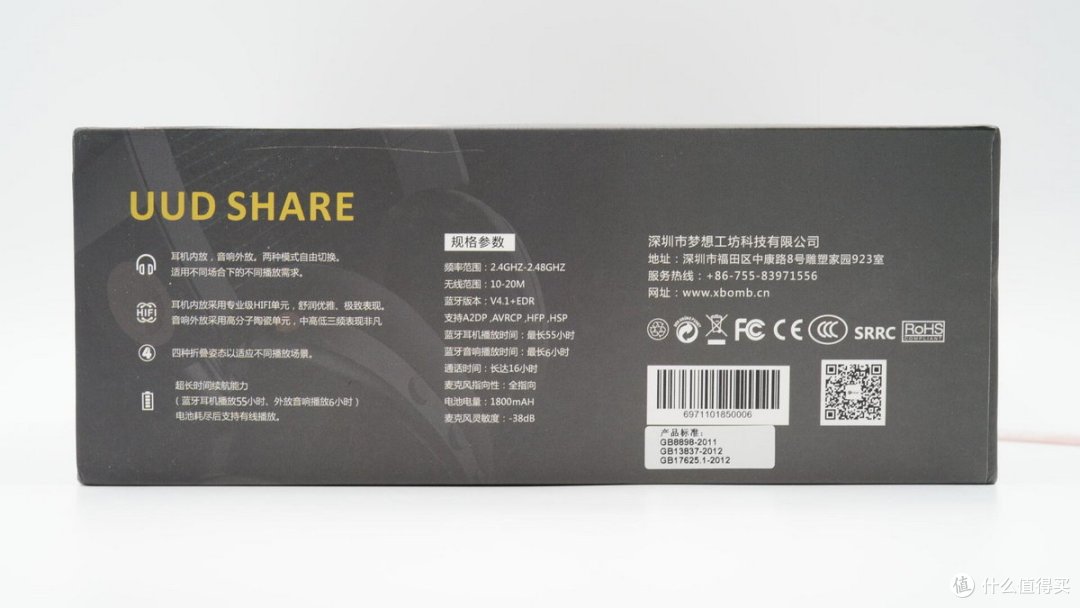

底部信息有四项功能特点介绍:耳机内放,音响外放,两种模式自由切换;耳机内放采用专业级HIFI单元,耳机外放采用高分子陶瓷单元;四种折叠姿态;超长续航时间。和产品部分规格参数,频率范围:2.4GHZ-2.48GHZ;无线范围:10-20M;蓝牙版本V4.1+EDR以及多种模式下的续航时间等,还有深圳市梦想工坊科技有限公司信息。


拆解报告:UUD SHARE 无线蓝牙耳机音响


包装盒内有收纳盒、合格证和产品说明书。耳机和配件置于收纳盒内。


拆解报告:UUD SHARE 无线蓝牙耳机音响


收纳包内耳机音箱处于折叠状态,Micro-USB充电线,3.5mm音频线放置在网格袋内。


拆解报告:UUD SHARE 无线蓝牙耳机音响


3.5mm音频线特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


USB-A to Micro-USB 充电线特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


取出耳机音响,折叠状态外观一览。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机展开佩戴状态一览。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机折叠铰链结构特写,下方有L标识。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机外观厚度展示。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机外侧特写,金属网罩外壳,金属网罩内可以看到音响扬声器单元。


拆解报告:UUD SHARE 无线蓝牙耳机音响


头梁结构处UUD品牌LOGO特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机音响内播外放切换键特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


三颗LED指示灯特写,旁边设计有标识。


拆解报告:UUD SHARE 无线蓝牙耳机音响


三颗功能按键特写,实现蓝牙连接、暂停/播放、上下曲切换等功能。


拆解报告:UUD SHARE 无线蓝牙耳机音响


一颗麦克风开孔,用于通话拾取声音。


拆解报告:UUD SHARE 无线蓝牙耳机音响


3.5mm音频线接口特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


Micro-USB充电接口特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


右侧折叠结构铰链特写,下方有凹印的R/右标识。


拆解报告:UUD SHARE 无线蓝牙耳机音响


头梁内侧标签信息有产品名称:UUD耳机音箱,型号:MX03,以及CE、FCC认证,中国制造、深圳市梦想工坊科技有限公司等。


拆解报告:UUD SHARE 无线蓝牙耳机音响


头梁内侧头垫特写,采用蛋白皮材质,内部填充物较为柔软。


拆解报告:UUD SHARE 无线蓝牙耳机音响


头梁外侧特写,采用钢琴烤漆工艺处理。


拆解报告:UUD SHARE 无线蓝牙耳机音响


折叠结构铰链处设计有银色装饰环。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机拉伸结构特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机金属折叠结构特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对UUD SHARE 无线蓝牙耳机音响进行有线充电测试,输入功率约为2.46W。

二、UUD SHARE 耳机音响拆解


拆解报告:UUD SHARE 无线蓝牙耳机音响


来到拆解部分,首先取掉卡扣式固定耳罩。


拆解报告:UUD SHARE 无线蓝牙耳机音响


取掉耳罩耳机扬声器单元外还有一层盖板防护。


拆解报告:UUD SHARE 无线蓝牙耳机音响


卸掉扬声器单元,可以看到右耳腔体内电池单元。


拆解报告:UUD SHARE 无线蓝牙耳机音响


电池被黑色密封胶水固定在腔体内。


拆解报告:UUD SHARE 无线蓝牙耳机音响


各路导线焊接在连接小板上,便于组装。


拆解报告:UUD SHARE 无线蓝牙耳机音响


取掉电池单元,腔体内部结构一览,腔体盖板打胶密封。


拆解报告:UUD SHARE 无线蓝牙耳机音响


扬声器单元一览。


拆解报告:UUD SHARE 无线蓝牙耳机音响


扬声器单元调音孔特写,有防尘网覆盖,保持音腔内空气流通。


拆解报告:UUD SHARE 无线蓝牙耳机音响


扬声器单元正面特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


扬声器背部T铁上丝印信息有16NG16,阻抗32Ω。


拆解报告:UUD SHARE 无线蓝牙耳机音响


经我爱音频网实测,扬声器尺寸为40mm,与官方宣传一致。


拆解报告:UUD SHARE 无线蓝牙耳机音响


锂离子电池型号:523450P;容量:1000mAh/3.7Wh;标称电压:3.7V;充电限制电压:4.2V;制造商:深圳无限能源科技有限公司;以及注意事项等信息。


拆解报告:UUD SHARE 无线蓝牙耳机音响


电池背面信息与正面一致。


拆解报告:UUD SHARE 无线蓝牙耳机音响


电池保护板特写,提供电池过压过放以及过流保护。


拆解报告:UUD SHARE 无线蓝牙耳机音响


拆掉音响音腔盖板,内部结构一览。


拆解报告:UUD SHARE 无线蓝牙耳机音响


扬声器导线采用漆包线连接,两根线之间有海绵支撑缓冲。


拆解报告:UUD SHARE 无线蓝牙耳机音响


取掉耳机背面金属网罩。


拆解报告:UUD SHARE 无线蓝牙耳机音响


音响扬声器单元正面特写,采用了陶瓷振膜。


拆解报告:UUD SHARE 无线蓝牙耳机音响


经我爱音频网实测,音响陶瓷单元外胶圈测量尺寸约为48mm,这款单元外圈设计了一圈低频辐射器的结构,用于提升低频效果。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机金属旋转结构特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


来到左侧耳机,卸掉耳罩。


拆解报告:UUD SHARE 无线蓝牙耳机音响


取掉扬声器单元,腔体内除了主板单元外还有一块电池。


拆解报告:UUD SHARE 无线蓝牙耳机音响


电池型号:602844P;容量:800mAh/2.96Wh;标称电压:3.7V,充电限制电压:4.2V;制造商同样为深圳无限能源科技有限公司。


拆解报告:UUD SHARE 无线蓝牙耳机音响


电池背面信息与正面一致。


拆解报告:UUD SHARE 无线蓝牙耳机音响


电池同样设置有电路保护板,提供电池过压过放以及过流保护。


拆解报告:UUD SHARE 无线蓝牙耳机音响


耳机主板正面元器件一览。


拆解报告:UUD SHARE 无线蓝牙耳机音响


主板背面一览,左下角焊有4颗滤波电解电容。


拆解报告:UUD SHARE 无线蓝牙耳机音响


四颗三种规格的滤波电容特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


主板上功能按键特写,其它三颗采用相同规格。


拆解报告:UUD SHARE 无线蓝牙耳机音响


主板上延伸出来的驻极体麦克风特写,外部有硅胶套防护。


拆解报告:UUD SHARE 无线蓝牙耳机音响


取掉橡胶罩,麦克风正面还有防尘棉覆盖。


拆解报告:UUD SHARE 无线蓝牙耳机音响


印刷蓝牙天线特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


LED指示灯特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


无标数字功放芯片特写,用于驱动耳机音响。


拆解报告:UUD SHARE 无线蓝牙耳机音响


一颗无标IC特写。


拆解报告:UUD SHARE 无线蓝牙耳机音响


输入端贴片自恢复保险丝。


拆解报告:UUD SHARE 无线蓝牙耳机音响


UN8HX 锂电池恒流恒压线性充电IC。


拆解报告:UUD SHARE 无线蓝牙耳机音响


SS54B和6R8升压电感,为功放芯片升压,提升输出功率。


拆解报告:UUD SHARE 无线蓝牙耳机音响


DIODES PAM P8908立体声耳机放大器,无需使用外部直流阻隔输出电容器,用于驱动耳机单元。


拆解报告:UUD SHARE 无线蓝牙耳机音响


DIODES PAM8908详细资料。


拆解报告:UUD SHARE 无线蓝牙耳机音响


主控芯片采用蓝色PCB邮票板焊接在主板上,旁边有一颗晶振为蓝牙芯片提供时钟。


拆解报告:UUD SHARE 无线蓝牙耳机音响


中星微Vimicro WS9623蓝牙音频SOC,支持蓝牙版本V4.1+EDR,内置24bit DAC 及噪声抑制和回音消除功能,可播放高品质手机音乐;平均工作功耗15mA-20mA、待机功耗0.5mA;支持来电语音报号,电量语音提示;支持一拖二功能,可以同时连接到 2 个蓝牙设备。


拆解报告:UUD SHARE 无线蓝牙耳机音响


UUD SHARE 无线蓝牙耳机音响拆解全家福。

三、我爱音频网总结

UUD SHARE 耳机音响在外观设计上可以看出很是用心,整体结构交接处均做了精致的处理,并同时增加装饰性结构;黑色钢琴烤漆工艺处理的机身搭配银色装饰环,金色LOGO以及微透的音响扬声器橙色陶瓷振膜,整体外观精致,质感丰富。最大的缺点是这超大的耳机体积,看到同事佩戴止不住的想笑。

内部配置上,两侧耳机分别配备了两个扬声器单元,负责耳机内放和音响外放;电池也一侧各配置一块,总容量1800mAh,为耳机播放提供长达55小时的耳机续航时间,6小时的音响播放时间;主板上,采用了中星微Vimicro WS9623蓝牙音频主控芯片,PAM P8908立体声耳机放大器,以及一颗无标功放芯片,两颗放大器分别负责耳机驱动和音响外放。
