最近有学医的朋友吐槽：投了一篇公共数据库的回顾性研究，数据方法都没毛病，结果卡在了 Figure 1 上——审稿意见冷不丁来一句"please provide editable source figure"，要求提供可编辑的源文件。他当初是在 PPT 里一个框一个框描的人数流程图，想改成期刊要的矢量格式，等于整张重画。这事在科研圈真不是个例，投稿公共数据库类的回顾性研究，几乎绕不开这条审稿意见：附的人数流程图是 PNG 图片，审稿人要 editable source figure，也就是可编辑的源文件。知乎很多临床医生这一步最痛——要改字号、改配色、换矢量格式，PPT 里描出来的图根本改不动。
很多人第一反应是"图被退 = 图太丑"，于是花大把时间调配色、学顶刊配色方案。但真相是：大部分时候，退图不是审美问题，是格式问题。一张拍扁的位图，在期刊眼里等于三件事都做不了。
审稿人要"可编辑"，到底在要什么
期刊和审稿人执着于可编辑源文件，主要是三个原因：一是排版时要按版式微调尺寸、字号、线宽，PNG 改不动；二是要矢量格式（PDF/SVG/EMF）保证印刷不糊；三是要核对流程图里每一步人数是否和正文 Methods 对得上。知乎一张拍扁的位图，这三件事都做不了，所以才会被退回来要源文件。
这三条其实把论文插图的标准说透了。有经验的科研人会直接给结论：如果是 SCI 论文，尽量用矢量图，比如 PDF、SVG、EPS。知乎色彩模式也有讲究：在线用 RGB，印刷用 CMYK；位图别放大，矢量图随便拉，投稿前翻一翻期刊指南比什么都管用。知乎
换句话说，"可编辑源文件"不是审稿人刁难你，而是这张图在接收之后还要被排版编辑、印刷流程、数据核查反复折腾。你交上去的如果只是一张截图，后面每一步都是死路，只能退回来让你重做。而 revision 阶段审稿人最爱改的就是图：合并两个框、改一个箭头、补一行人数——这时候手里有没有源文件，决定了你是十分钟回邮件，还是重画三天。
你手头的工具，为什么全卡在这一步
先说最扎心的事实：大部分人画论文图用的是 Word 和 PPT，或者被 Visio 高昂的价格劝退之后就没再折腾过工具。小红书不是不能用，而是它们的产出物是位图——导出那一刻就"拍扁"了。导师说"这个框里的字再大一号"，你的选择只有重画。
再看这两年火起来的 AI 一键成图。效果确实惊艳，科研绘图相关的内容在社区里收藏量动辄上万，但它们的死穴也同样明显：生成的是一张"看起来专业"的成品图，不是可编辑的源文件。审稿人让你把第三步的样本量从 214 改成 213，AI 图只能重新抽卡，还未必改得出来。
至于专业工具，各有各的门槛：
Visio：能出矢量 EMF，但价格贵、软件重，Mac 用户直接没戏；
BioRender：生物医学示意图确实漂亮，但订阅制收费，免费版导出和发表授权都有限制，发一篇论文的成本不低；
ProcessOn：国产在线工具里算好用的，但高清无水印导出、批量管理、超大画布等进阶功能，都需要开会员才能解锁。知乎免费账户的文件数量也卡得很死，最典型的付费痛点就是文件数量默认只有 9 个，画着画着就要付费。知乎
有句大实话我挺认同的：如果你只是偶尔需要画个流程图，完全没必要去开 Visio 或者 ProcessOn 的会员。知乎论文绘图这个需求，频次低、时效强、要求刁钻，为它买年卡，大概率是买了个心理安慰。
draw.io 凭什么成为零成本解法

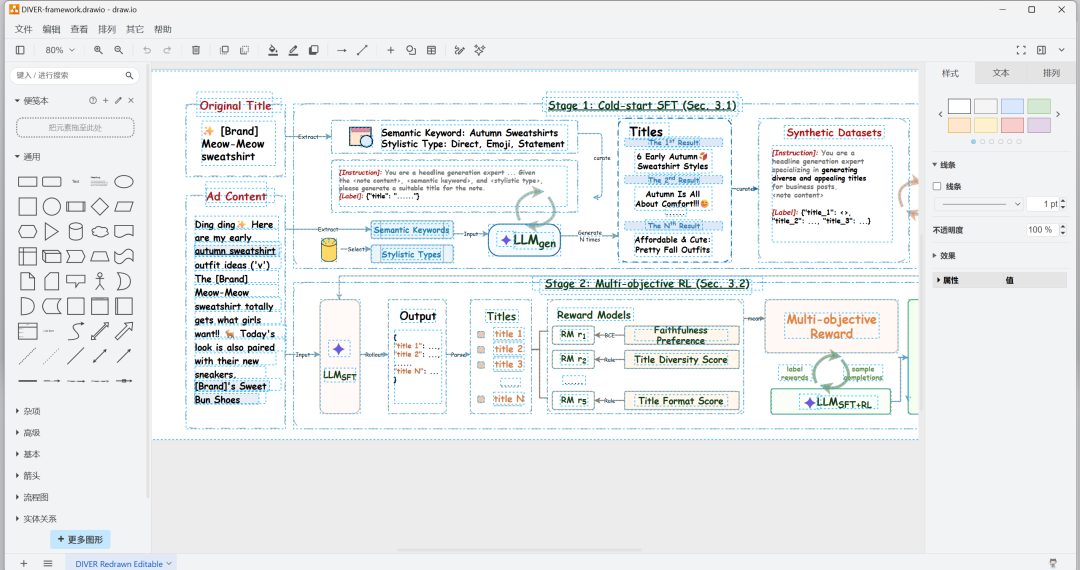

把需求拆开看：免费、可编辑源文件、矢量导出、不用学太久。四个条件全中的，数来数去就是 draw.io（现在官方名叫 diagrams.net）。它是一款开源免费、无广告、免登录的跨平台绘图工具，一直被当作微软 Visio 的免费替代。知乎打开 app.diagrams.net 网页就能画，不用注册；也支持桌面离线、VSCode 和笔记软件插件，甚至企业内网私有化部署，数据本地自主保存。对担心课题数据不外泄的科研人，这一点很加分。
关键是它对"可编辑"这件事的支持是原生的：
第一，文件本身就是源文件。draw.io 保存的 .drawio 文件本质是 XML，随时打开随时改，还可以直接扔进 GitHub 做版本管理。revision 阶段审稿人每提一条意见，你都能在源文件上精确修改，而不是对着位图叹气。

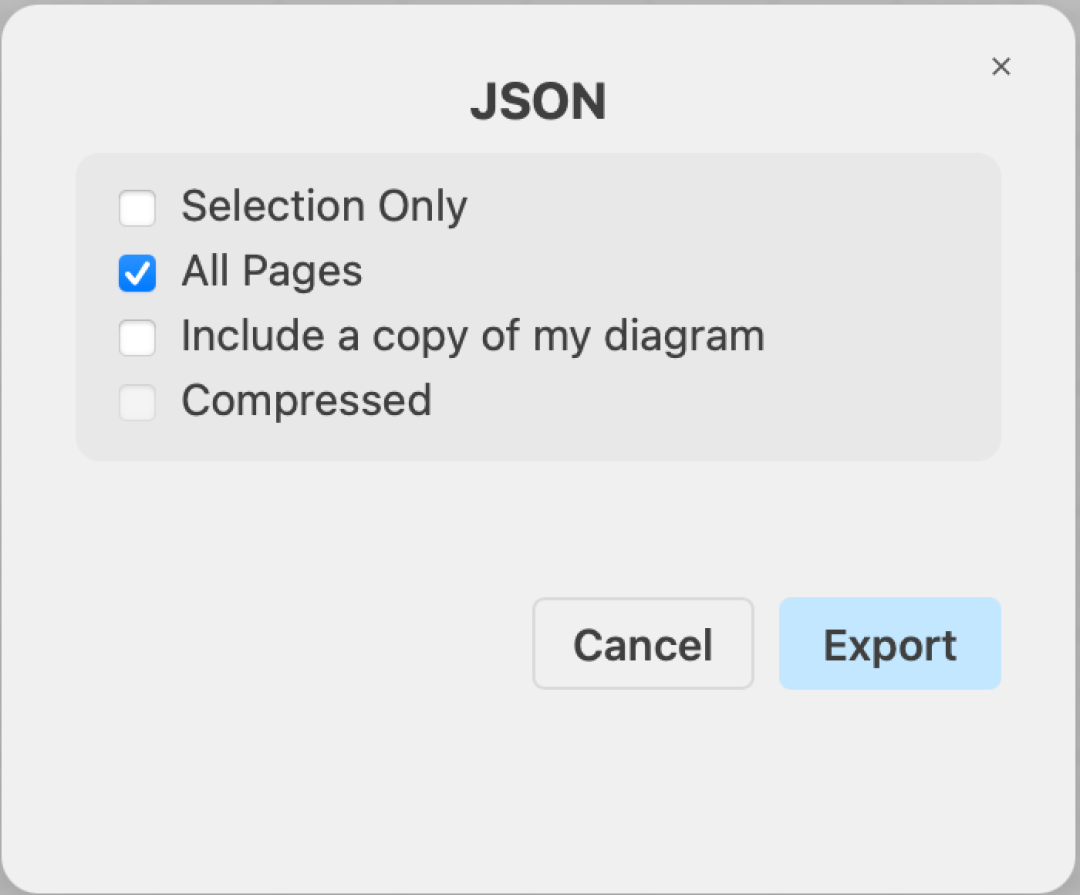

第二，导出格式覆盖期刊要求。SVG、PDF 矢量格式原生支持，插入论文放大不糊；需要位图时把导出缩放比例拉到 300%、400%，分辨率也能顶到投稿要求，全程无水印。2026 年 7 月官方还新增了 JSON 导出——相比原生 .drawio XML，JSON 给大模型解析和处理更省开销，需要把图交给 LLM 二次加工时尤其有用。draw.io官方博客
第三，模板和图形库够全。流程图、泳道图、组织结构图、UML、网络拓扑都有预设形状，CONSORT 人数流程图那种"筛选-排除-入组-随访"的结构，用模板拼出来比 PPT 手描快得多，线还会自动吸附对齐。
三条实操路线，按你的情况选

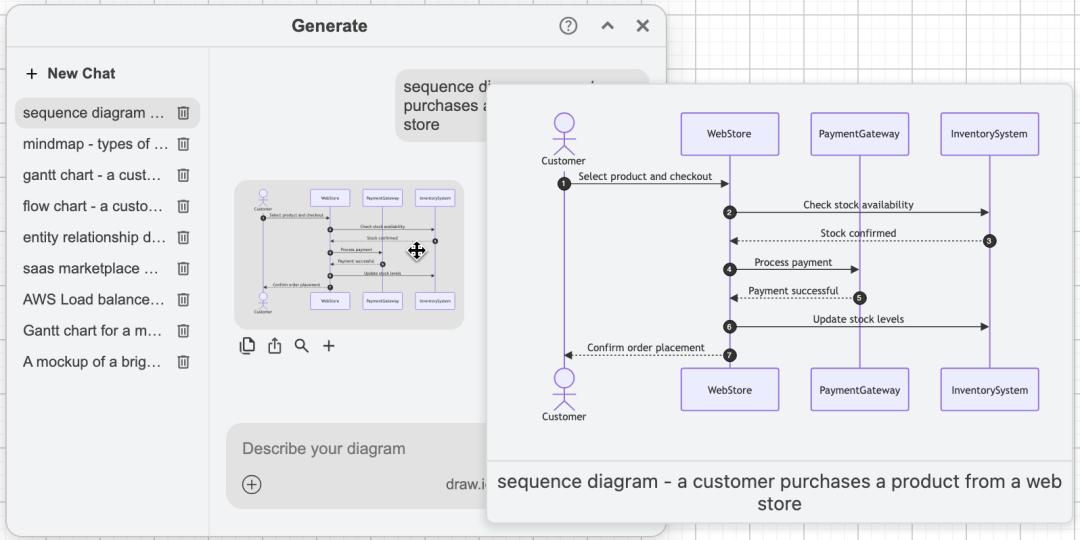

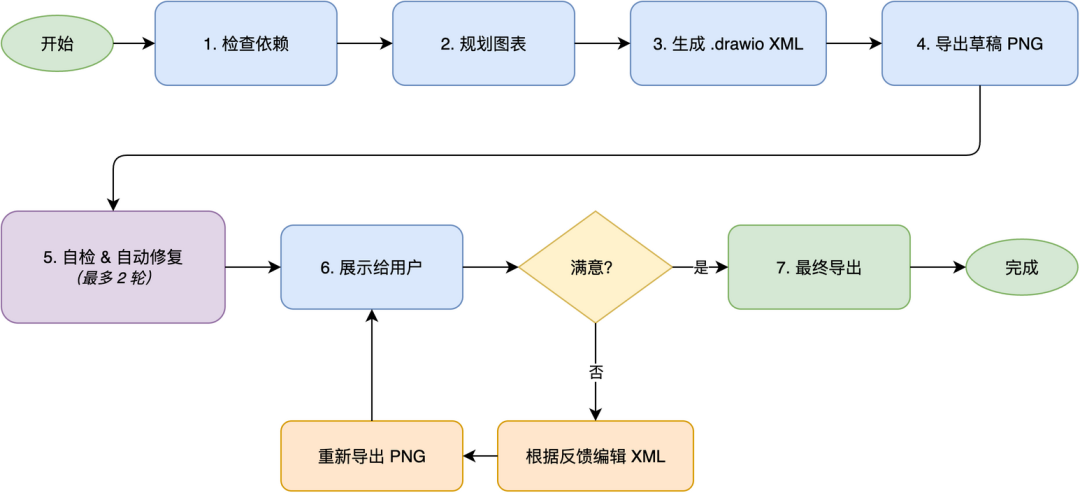

路线一：AI 生成 + 人工精修（最快）。draw.io 自己就内置了 AI Generate 工具，官方在 2026 年还专门做了一轮升级，不想折腾外部模型的话，直接在软件里描述需求就能出图。draw.io官方博客也可以把研究内容喂给大模型（Gemini、DeepSeek、Claude 都行），让它直接输出 drawio 的 XML 代码，导入 draw.io 就能编辑。有博主验证过一套可以直接抄的提示词模板，核心是要求模型扮演 drawio 代码生成器，把需求转成 drawio 能正常打开和编辑的 xml 代码。哔哩哔哩模板原文："你是一个drawio代码生成器，你需要将我的需求转换成对应的xml代码，并且需要确保drawio能够正常打开和编辑你提供的内容。"后面还可以追加让它阅读 PDF、仿照目标图的排版生成标准学术技术路线图的指令。生成之后在 draw.io 里精修布局与配色，最后导出 SVG/PDF 矢量格式，直接插入论文不模糊。这条路线适合技术路线图、研究框架图这类结构清晰的图，从空白画布到成图真的只要几分钟。
路线二：模板手画（最稳）。打开模板库选流程图或泳道图，照着顶刊的结构搭。适合 CONSORT 人数流程图这种每一步数字都要和 Methods 严格对账的图——数字这件事，永远不要交给 AI 代劳，框可以让工具画，数必须自己填。
路线三：旧图抢救。手里只有一张 PNG 老图也别慌：把位图拖进 draw.io 当底图，照着描一遍，比在 PPT 里重画快，而且从此有了源文件；现在也有不少工具支持截图转可编辑图，可以先转再校。
无论走哪条路，导出前记住三件事：投稿优先交 SVG/PDF 矢量；期刊只收 TIFF/PNG 就把缩放比例拉高再导；.drawio 源文件一定留档，那是你 revision 阶段的保命符。
不同人群，一句话结论
本科/硕士毕业论文：路线一打底 + 手动微调，半天搞定全部插图，零花费；
冲 SCI 的科研人：路线二为主，矢量导出，配色参考目标期刊风格，源文件进版本管理；
临床研究、CONSORT 图：老老实实路线二，人数逐步核对，别让 AI 碰数字；
偶尔画一张的轻度用户：网页版直接用，不用装软件、不用开会员，画完导出即走。
最后说句值得留意的事：AI 生成可编辑图表这条赛道正在快速进化，围绕 draw.io 的技能、插件这半年冒出来一堆，"一句话生成可编辑架构图"已经不是概念演示。
但不管工具怎么变，"手里留一份可编辑源文件"这个底层逻辑不会过时——它决定了下次审稿意见来的时候，你是十分钟回邮件，还是熬夜重画。
