在线粘度计选型及注意事项
2026-08-27 13:28:34
0点赞
0收藏
0评论
在石油化工、精细化工、涂料、胶粘剂等行业中，在线粘度计是实现过程控制与质量管控的重要工具。然而，不同原理的在线粘度计在选型思路和测量注意事项上差异显著，选型不当不仅影响测量结果的可靠性，还可能导致设备频繁故障、维护成本攀升。本文从测量原理出发，梳理选型与测量中需要关注的要点，供行业用户参考。

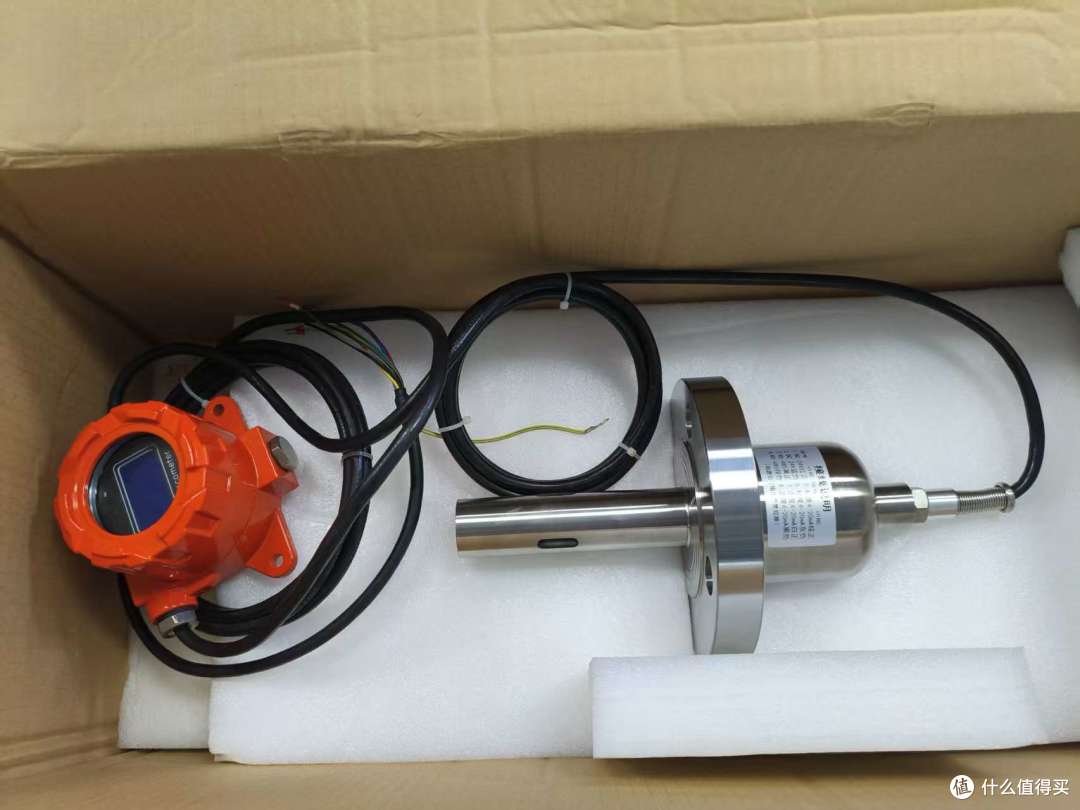

分体式粘度计一、主流测量原理及特点
目前工业在线粘度测量主要有毛细管式、旋转式和振动式三种技术路线。
毛细管式基于哈根-泊肃叶定律，通过测量流体流经毛细管时的压差或流量来计算粘度。美国Brookfield（博勒飞） 的KV-100系列是这一原理的代表产品，覆盖0-2000 mPa·s的中低粘度范围，精度可达±1%，内置PT100温度传感器实现实时温度补偿。其结构相对复杂，对流体洁净度有一定要求，适合牛顿或近牛顿流体的在线监测。
旋转式通过测量浸入流体中的转子旋转所需扭矩来换算粘度。Brookfield的TT-200采用同轴柱体设计，测量范围10-500,000 cP，提供标准的4-20mA信号输出便于集成DCS/PLC系统。旋转式在中高粘度范围表现良好，但转子存在磨损和挂料问题，维护周期相对较短。
振动式基于振动阻尼效应——传感器探头在流体中振动，流体粘性阻尼导致振幅衰减或频率变化，电子系统检测该变化并换算为粘度值。英国Hydramotion（海默生） XL7系列采用扭转振动式原理，全焊接一体式结构，无活动部件、无密封件、无轴承，粘度范围覆盖110⁹ cP，精度±1%，重复性±0.3%，传感器耐温可达400℃。法国Sofraser MIVI系列同样采用振动式原理，测试范围0~1,000,000 mPa·s，温度可达300℃，重复性±0.2%。国产上海创造者CZZNDJ-062DZ同样基于振动阻尼效应原理，粘度测量范围1~1,000,000 cP，精确度和重复性均为1.0%。传感器最高耐温可达450℃，压力范围通常为6.4MPa（更高压力可定制）。防护等级IP66，防爆等级Ex db IIC T6，输出支持4-20mA和RS485。材质方面标配316L不锈钢，可选哈氏合金、钛、蒙乃尔合金等。该产品采用全密封焊接结构，无活动部件、无轴承设计，从源头降低了磨损和结垢风险。
二、选型与测量需要关注的几个方面
1. 流体特性与测量原理的匹配
这是选型的首要考量。牛顿流体的粘度不随剪切率变化，而非牛顿流体的粘度与测量时的剪切条件密切相关。对于聚合物溶液、涂料等非牛顿流体，需特别关注在线测量剪切率与实际工艺是否一致。振动式粘度计对流体剪切较小，对非牛顿流体的适应性相对更广；旋转式可提供精确的剪切率控制；毛细管式则更适用于牛顿或近牛顿流体。
2. 工况条件的兼容性
化工现场工况复杂，温度、压力、防爆等级都是选型硬指标。Hydramotion XL7标准型工作温度-50℃至150℃，高温型可达400℃，压力可定制。Sofraser MIVI系列温度可达300℃，压力可扩展至500bars。上海创造者CZZNDJ-062DZ传感器耐温可达450℃、耐压6.4MPa（可定制更高），防爆等级Ex db IIC T6。选型时需确认仪器的耐温耐压范围是否覆盖工艺全工况，防爆等级是否满足现场要求。
3. 安装位置与流场影响
安装位置不当会导致测量值波动。应优先选择直管段安装，上游直管段长度建议≥5倍管径，避免安装在弯头、阀门或泵出口等湍流区域。振动式探头需垂直于流体方向安装，确保探头完全浸没。安装方式方面，各品牌均支持法兰、螺纹等多种方式。
4. 维护需求与长期可靠性
不同原理的在线粘度计在维护需求上差异显著。毛细管式结构相对复杂，对流体洁净度要求较高。旋转式存在转子磨损和挂料问题，需定期清洗维护。振动式由于无活动部件、无密封件、无轴承，维护需求相对较低。Hydramotion XL7为全焊接一体式结构，无活动部件；Sofraser MIVI系列同样免维护；上海创造者CZZNDJ-062DZ采用全密封焊接结构，无轴承设计。对于含颗粒、易结晶的介质，振动式方案的后期维护成本优势较为明显。
5. 系统集成与信号输出
在线粘度计需与DCS/PLC系统对接。目前主流产品均支持4-20mA模拟信号输出，部分产品支持RS485 Modbus通信。选型时需确认信号类型与控制系统的兼容性。
三、小结
化工行业在线粘度计的选型与测量，核心在于流体特性、工况条件、安装维护、系统集成四个维度的综合权衡。毛细管式精度较高，适合中低粘度牛顿流体，代表品牌Brookfield KV-100系列；旋转式在中高粘度范围表现良好，代表品牌Brookfield TT-200系列；振动式凭借无活动部件、免维护、抗干扰等特点，适用工况范围较宽，进口代表有Hydramotion XL7系列和Sofraser MIVI系列，国产品牌中上海创造者CZZNDJ-062DZ在核心指标（精度1.0%、重复性1%、传感器耐温450℃、防爆Ex db IIC T6）上与进口产品处于同一水平。建议用户根据实际工艺条件、介质特性和预算范围，选择最适合自身需求的技术路线和产品方案。
