惠普服务器电源转接板解析

前言

随着 AI 硬件、显卡性能测试、多卡推理平台的普及，大量拆机惠普大功率服务器电源凭借功率足、价格低廉的优势，被爱好者二次利用。

但惠普服务器电源多采用专用64Pin大功率输出接口，无法直接对接普通 PC 显卡的 PCI‑E 供电接口，因此衍生出 ATX64P6‑N02 这类专用电源转接板。

本板是面向HP DPS‑750RB、DPS‑1200FB等64Pin服务器电源的功率分配转接板，早期多用于 GPU 挖矿场景，现在广泛用于DIY多显卡供电、硬件测试台搭建。下面我们来看看产品的具体设计。

服务器电源转接板ATX64P6-N02外观

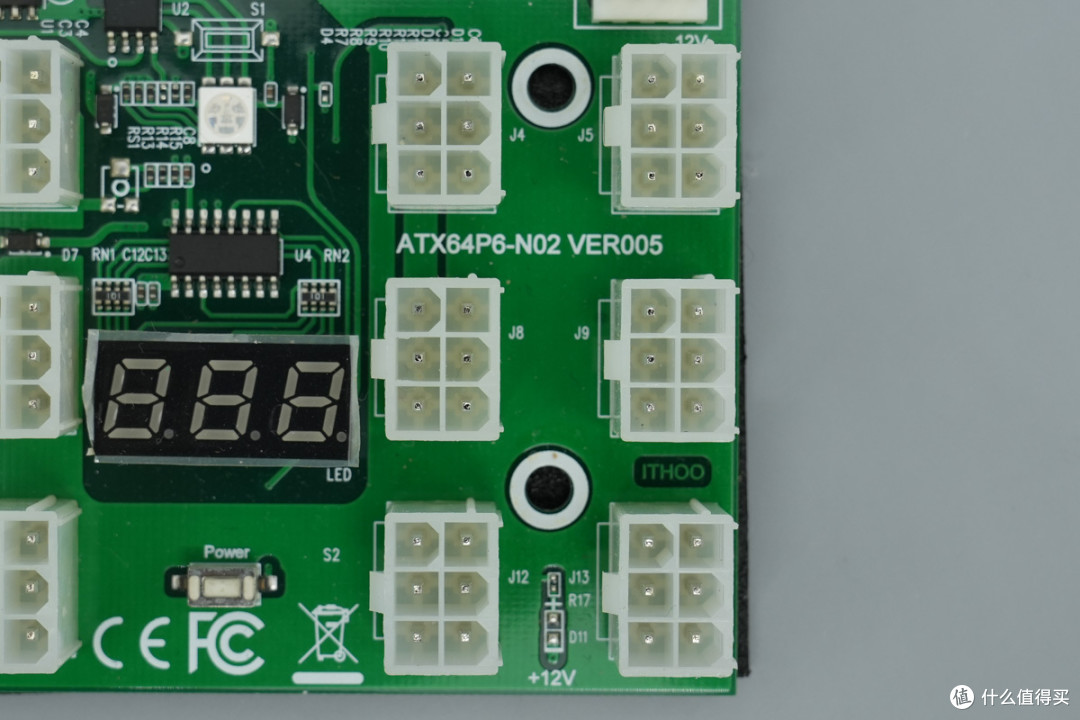

服务器电源转接板专为惠普电源设计，同时配置12个PCIe 6Pin母口。

背面贴有一块泡棉垫。

实测转接板长度为90.1mm。

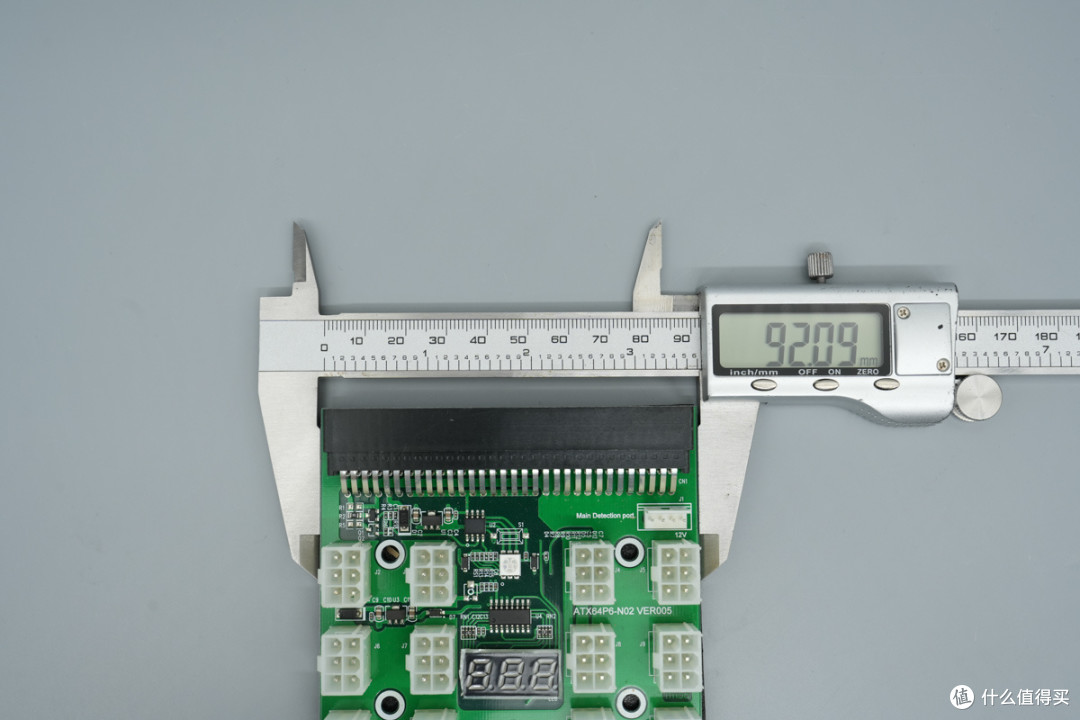

宽度为92.09mm。

最大厚度为18.72mm。

另外测得产品重量约为71g。

服务器电源转接板ATX64P6-N02解析

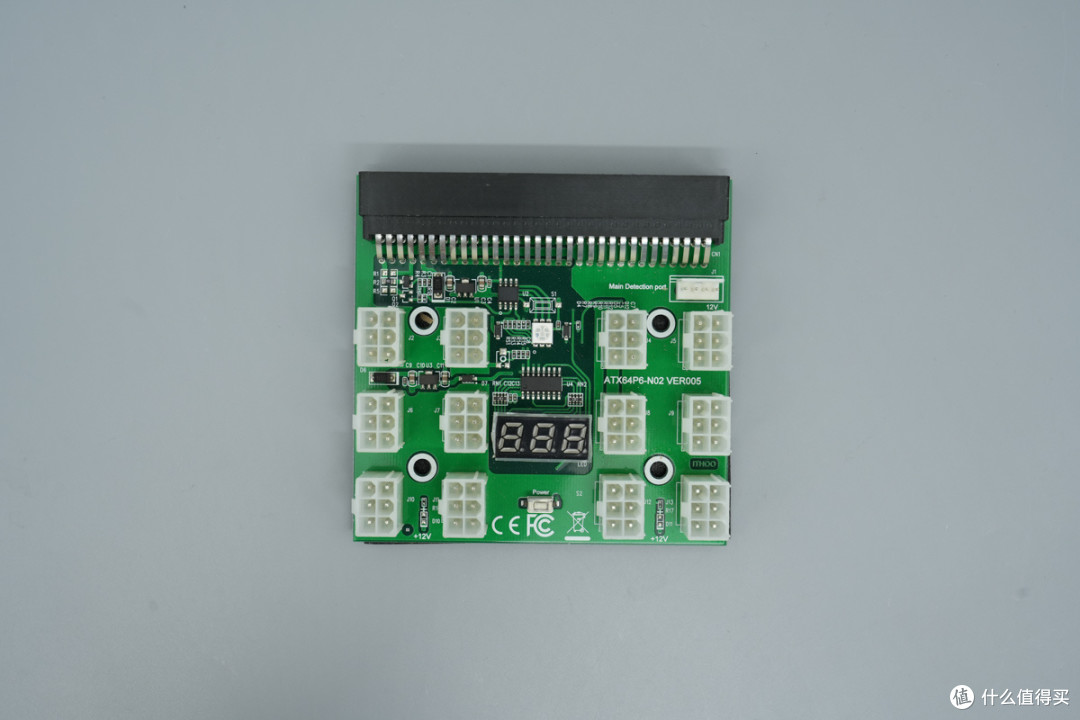

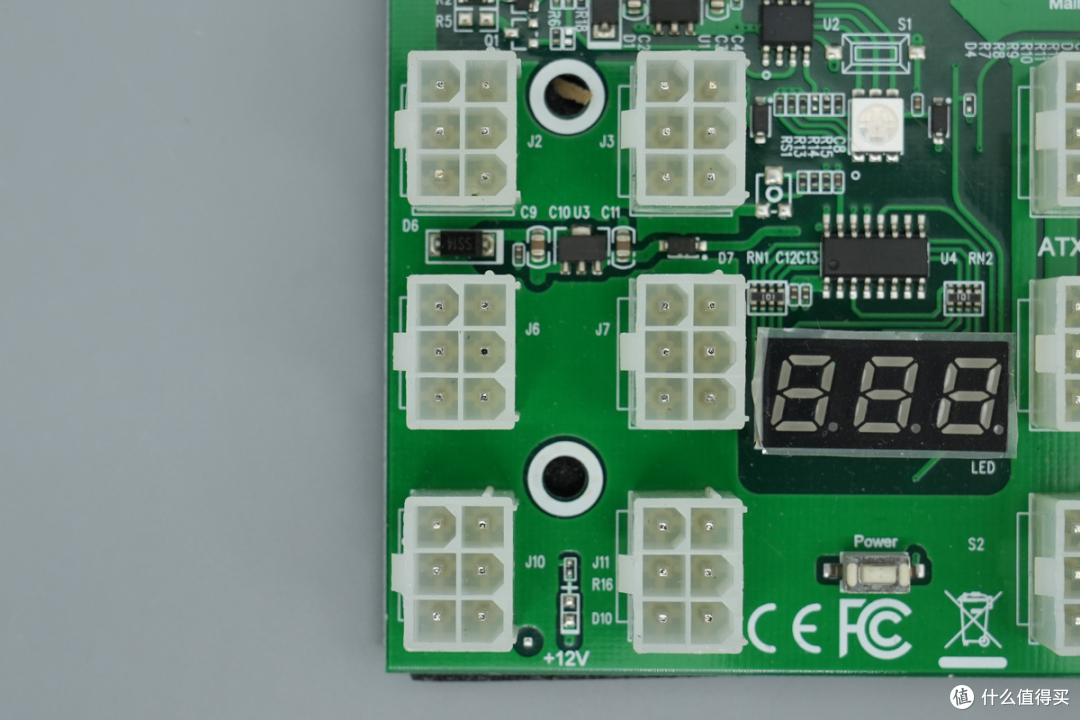

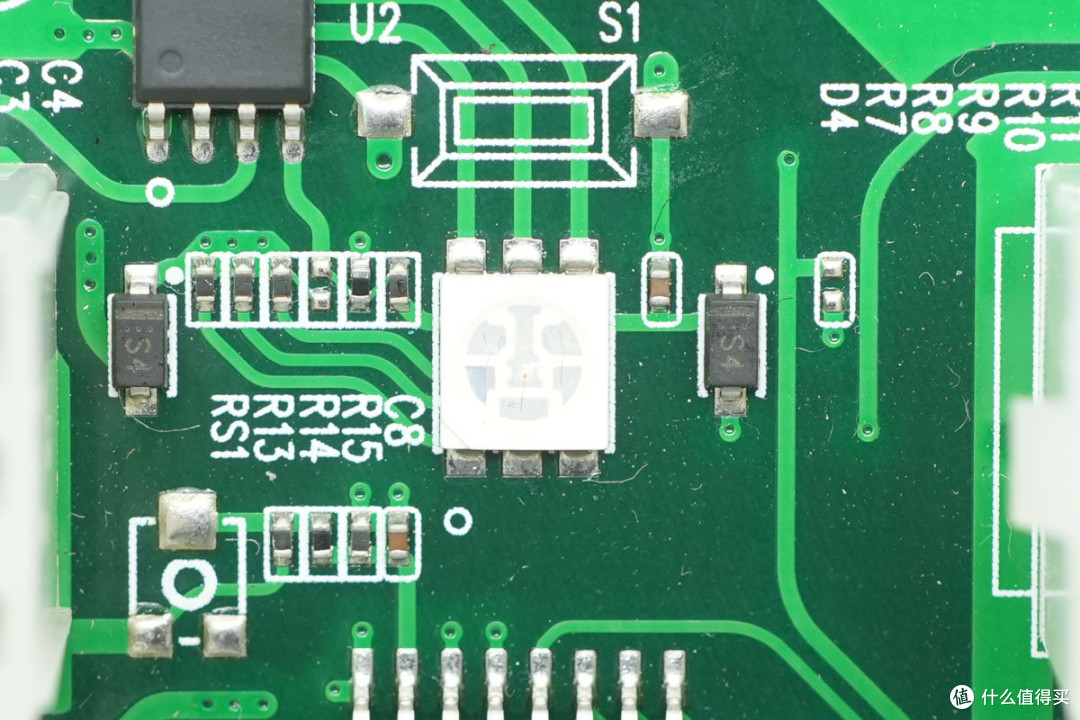

转接板正面一览，设有线性稳压器、主控MCU以及驱动器等器件。

PCB板背面无器件。

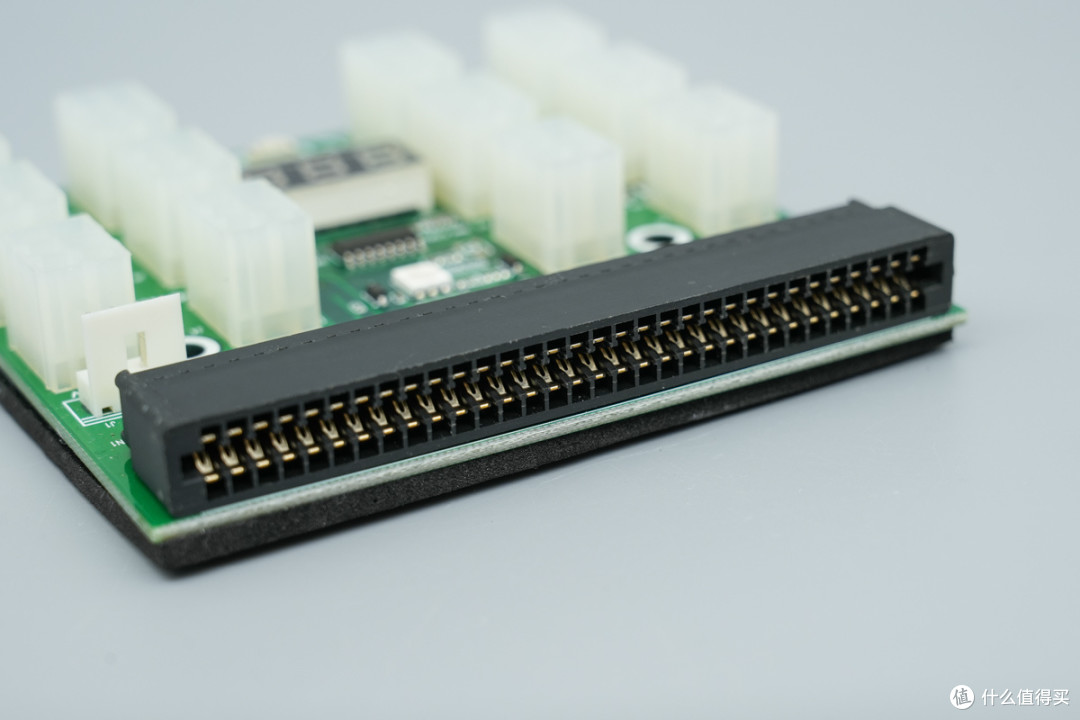

金手指插槽特写，专为适配惠普64Pin服务器电源设计。

多电源同步启动接口采用4Pin直针插座，属于XH2.54mm间距4P公座。

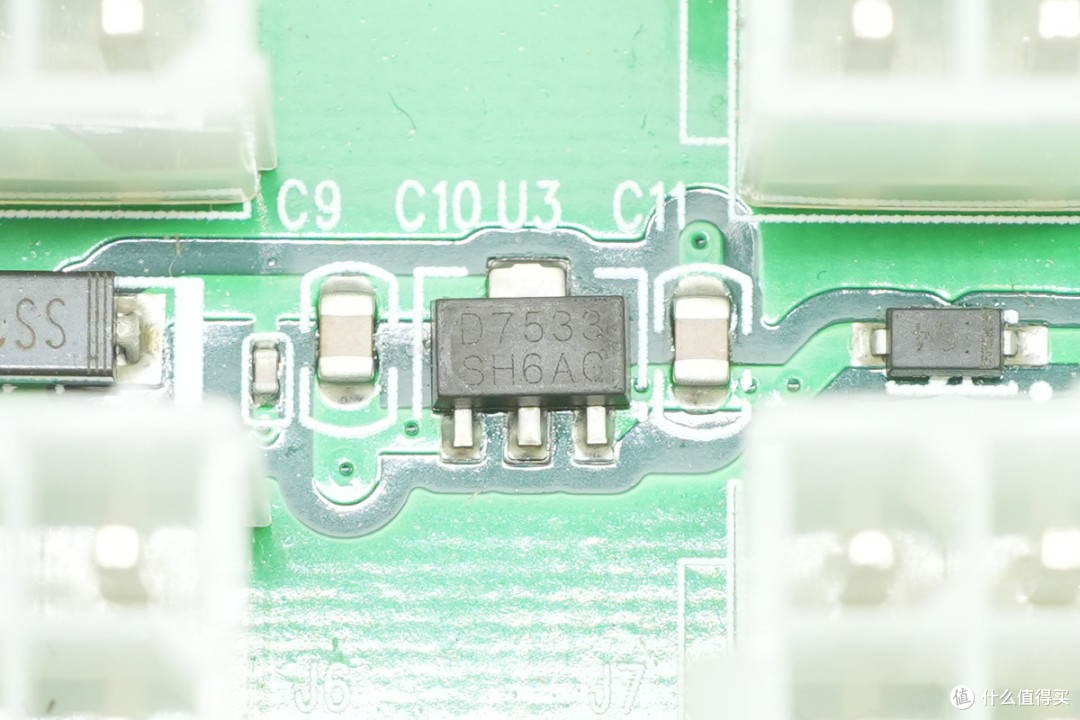

线性稳压器丝印D7533，采用SOT89封装。

另一颗特写。

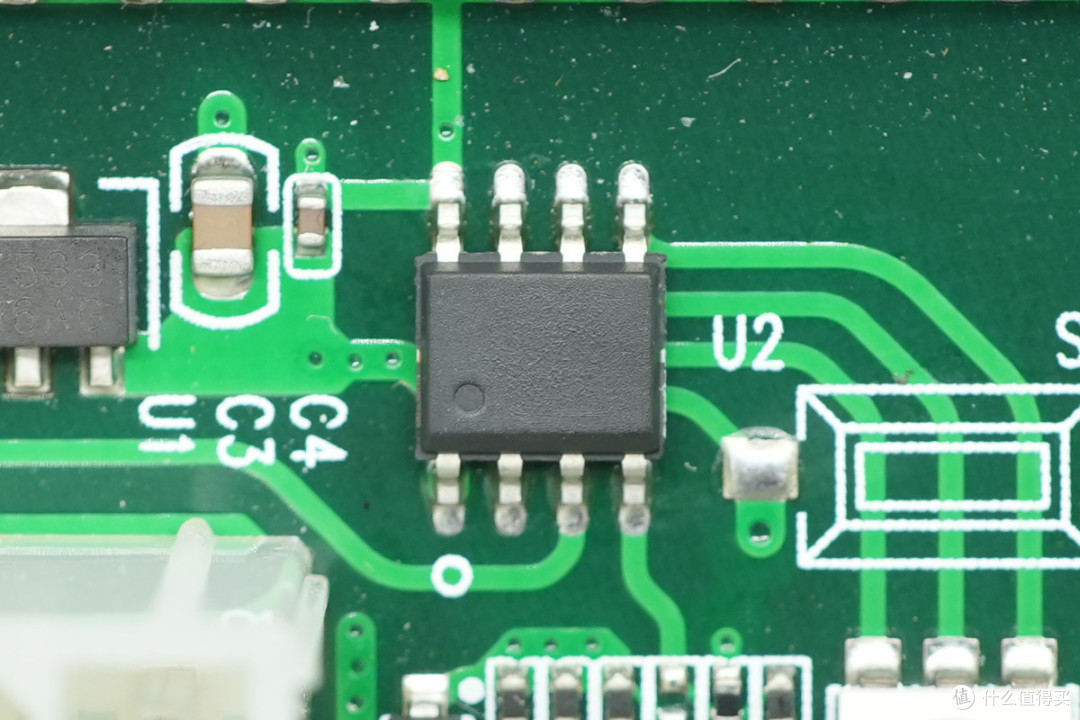

主控MCU采用SOIC-8封装。

光耦特写。

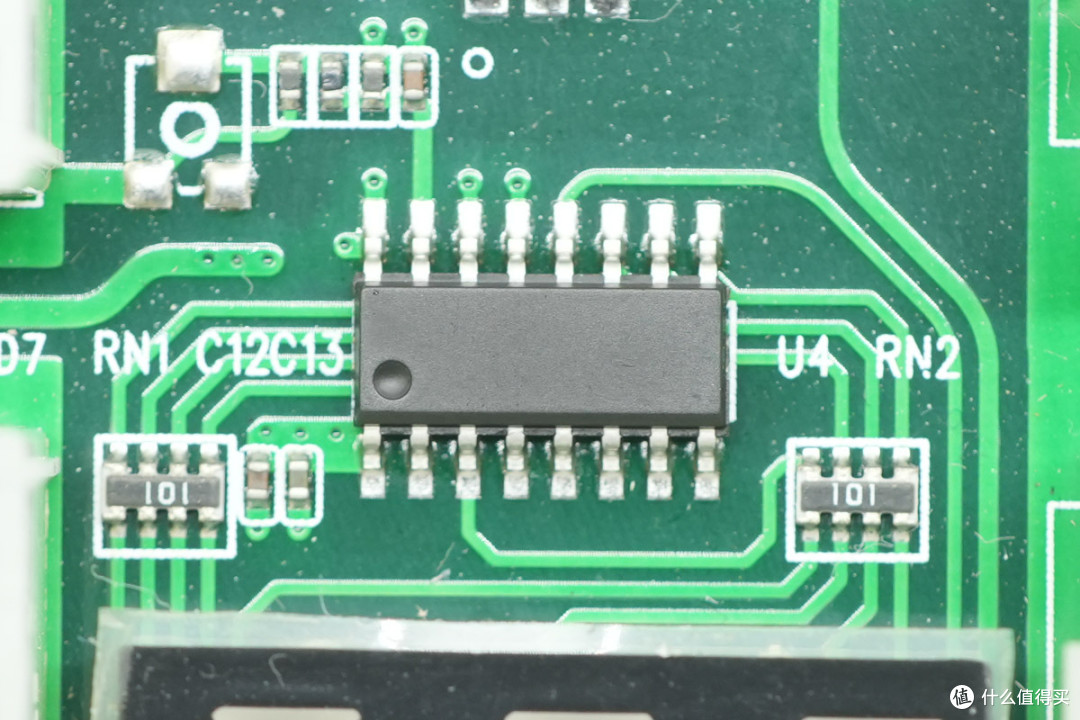

数码管驱动器特写，信息不详。

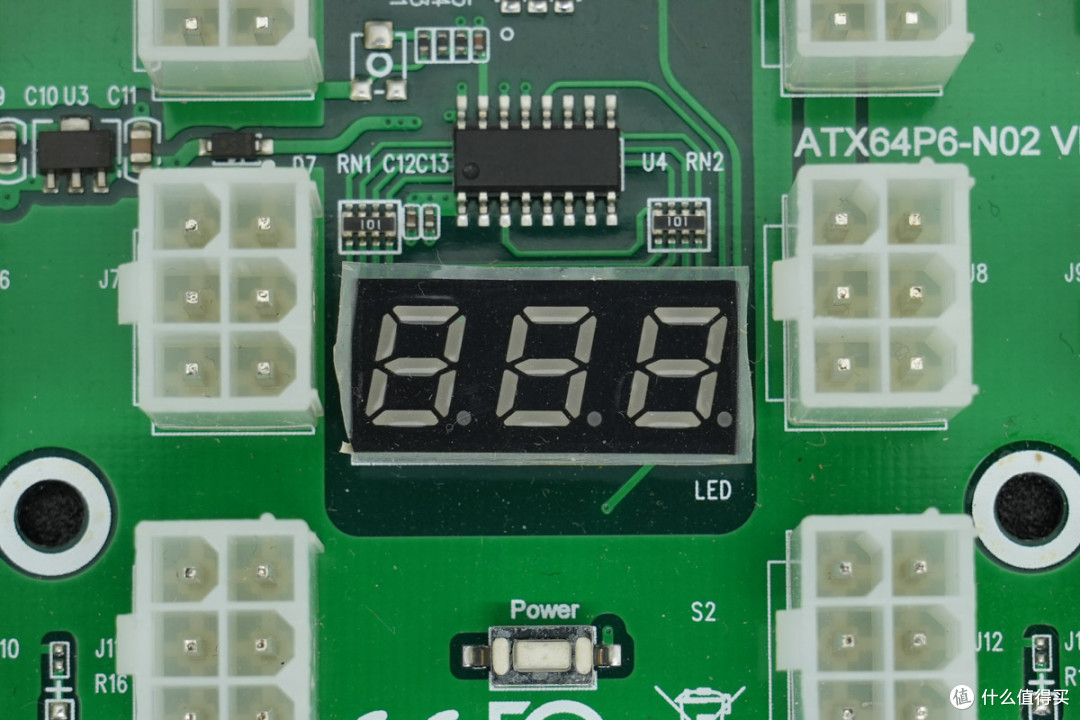

数码管特写。

12路PCIe 6Pin插座特写，均分焊接在板子两侧。

另一侧6组插座特写。

服务器电源网总结

ATX64P6‑N02是一款定位低成本的HP 64Pin服务器电源功率转接板，使用场景上，它适合搭建显卡测试平台、低功耗多卡推理供电，不适合长时间满载高功率 GPU 集群。

产品整体分为大功率功率分配回路与小信号控制监测回路两大模块。功率侧仅做12V母线并联输出，实现1路输入扩展为12路PCIe 6Pin显卡供电。

小信号部分由线性稳压器提供3.3V辅助电源，搭配主控MCU完成按键开机、母线电压采样、多电源同步启停，通过光耦隔离实现服务器电源PSON信号安全驱动，再由数码管驱动芯片完成电压数码管动态扫描显示。
