很多刚入坑电路板维修的朋友，卡点根本不在烙铁——板子往那一放，白字黄字密密麻麻：R1、C7、D2、Q5、U3、J4……一个都不认识，连"从哪查起"都没开始。
真相是：板子早就把答案写在明面上了，只是用的是PCB行业的"黑话"。 修板带学员的老维修人说得很直白：90%的故障都不是主芯片损坏，问题往往就出在这些不起眼的基础元件上面。今天把它翻译成人话，二十来个字母，一次说清。知乎

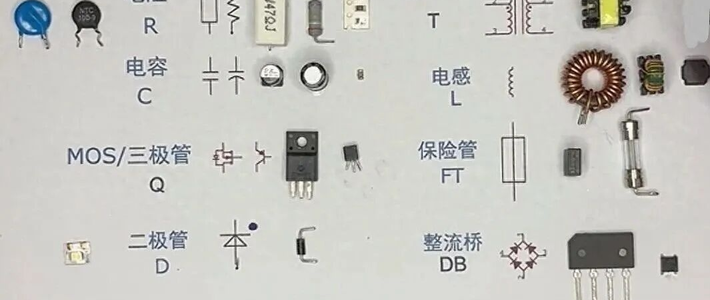

先记三组：字母只有这几家
第一组，被动三兄弟：R、C、L

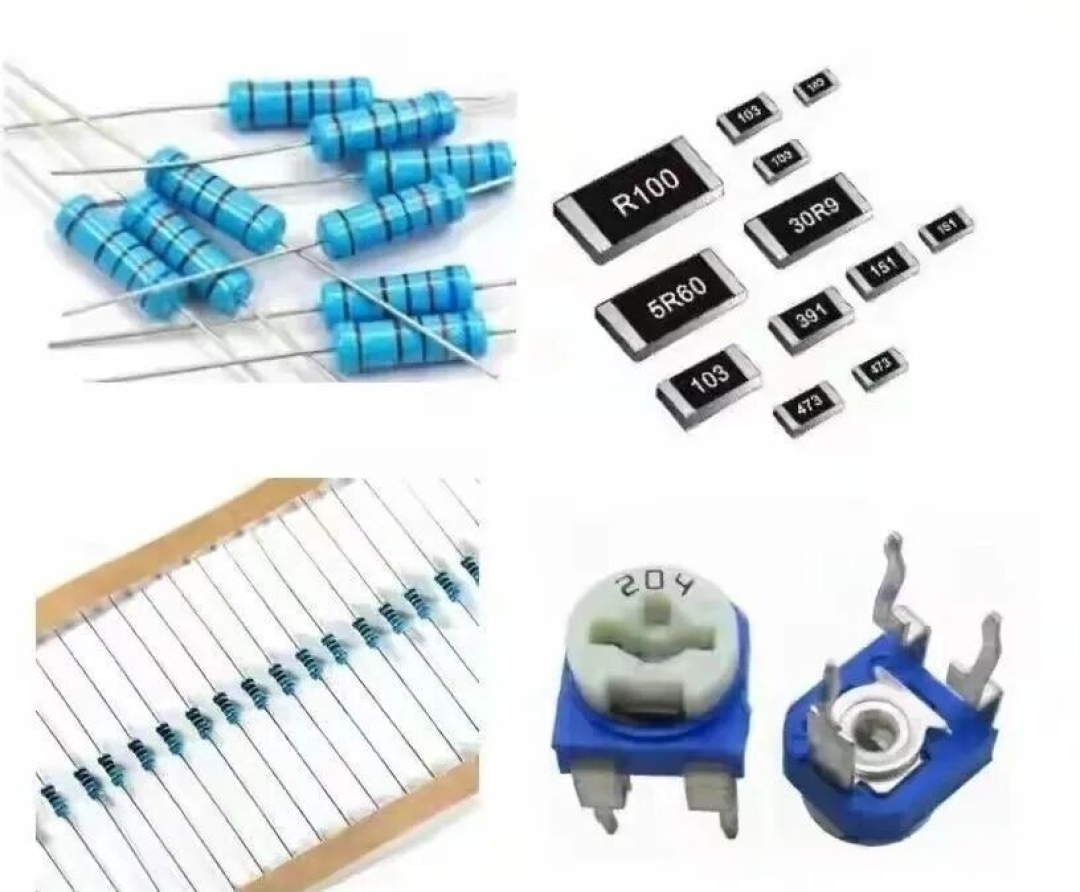

R＝电阻：限流、分压、采样。无穷大＝开路，接近0＝短路，这是最基础的一课。知乎
C＝电容：电源滤波的大头。不开机、供电不稳，先怀疑它，鼓包、容值衰减是常见病。
L＝电感：LC滤波里的"慢"角色，线圈断了常表现为一侧根本没输出。
第二组，半导体四兄弟：D、Q、U、Z
D＝二极管：单向导通，万用表二极管档正向压降约0.55~0.7V、反向截止才算好；正反都通＝击穿。肖特基二极管压降更低，常见约0.15~0.3V。知乎知乎
Q＝三极管/MOS管：控制大电流的"开关"，开关电源、变频板上最容易被打穿的功率器件。
U＝集成电路：那些黑方块。但别一上来就想动芯片——九成故障坏的都是外围小件，不是主芯片。
Z＝稳压二极管：给一小块电路"定电压"的。
第三组，接口与保护：F、J/CN、TP、SW、X、K
F＝保险丝：维修的单行道入口。记住铁律：保险烧了绝不盲目换新，必然后级有短路，换了还会炸。知乎
J/CN＝连接器、插针：接触不良、不开机、不通讯，先查这。
TP＝测试点：设计师故意留给你的考点，测电压波形都从它下手。
SW＝开关，X＝晶振，K＝继电器。晶振万用表测不出好坏，怀疑就直接代换。
字母后面那串数字是位号，按画板子的顺序排的，不代表重要程度——R17不比R1金贵。这套编号是设计软件里一路排下来的，元件摆哪儿，号就发到哪儿。
数字也会"说话"

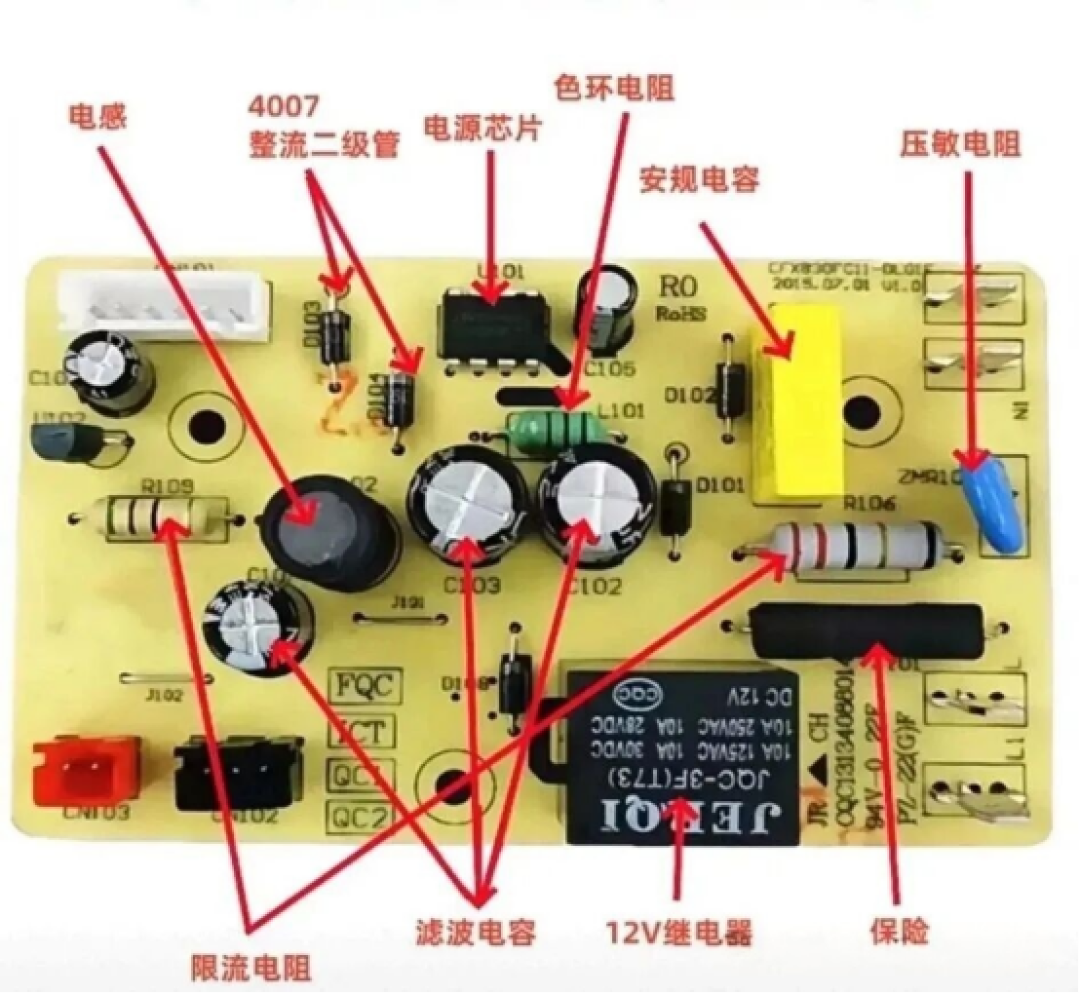

会认字母只是第一层，布局才是第二层：
U周围密密麻麻排着R、C、L：那是控制核心，先盯着这颗U的供电路径查；

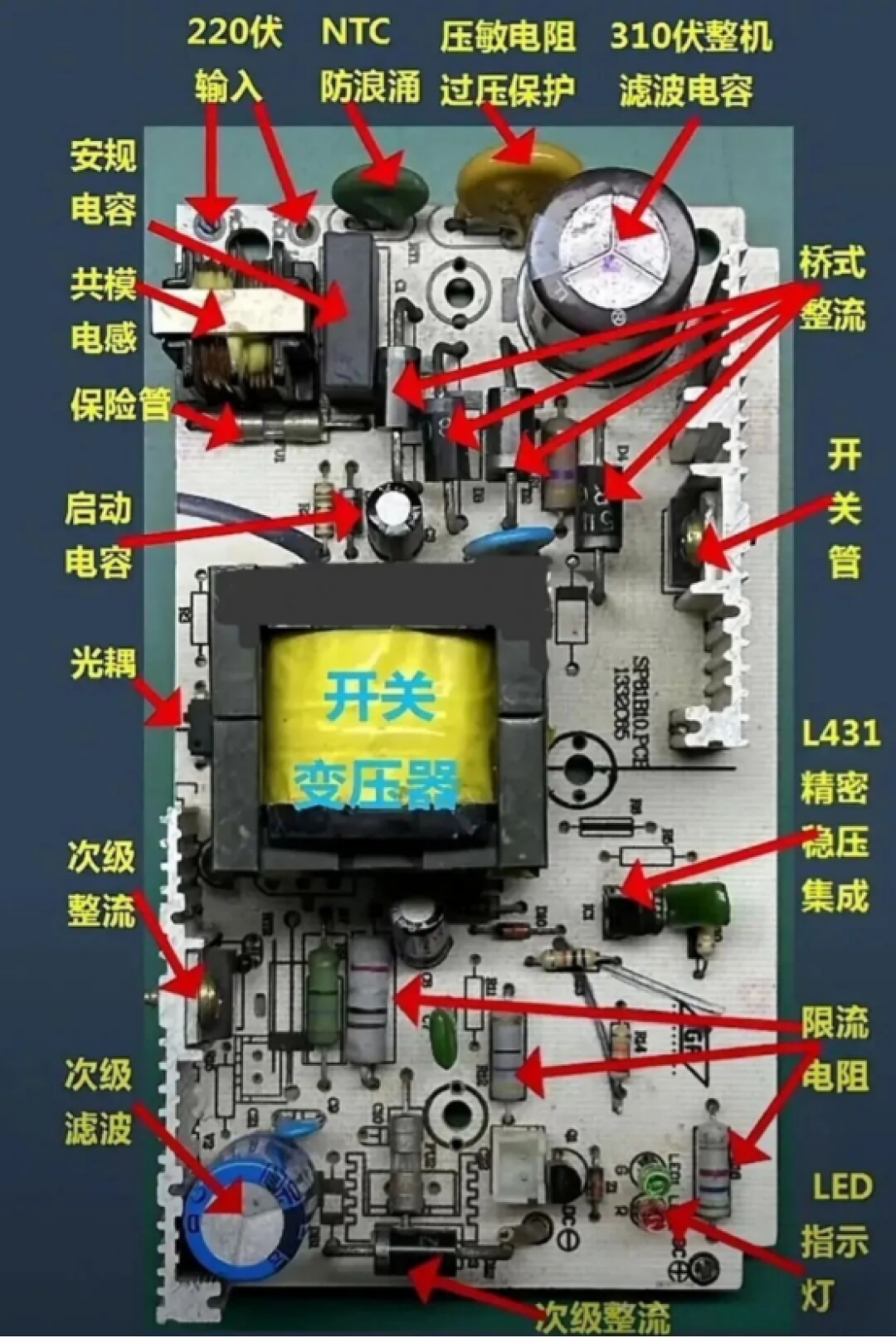

紧挨F有一排L、C、D：那是强电入口、滤波防浪涌区，故障率最高的一角；
板边的J/CN：外接线路和接触不良的第一嫌疑人。
但最关键的一句在后面：丝印会说谎
评论区老玩家早就提醒过：有的设计师不按套路出牌，给接插件安个"C"；有的板子丝印直接隐藏、不给标；贴片板上黑乎乎两脚小件，电阻电容肉眼根本分不开。

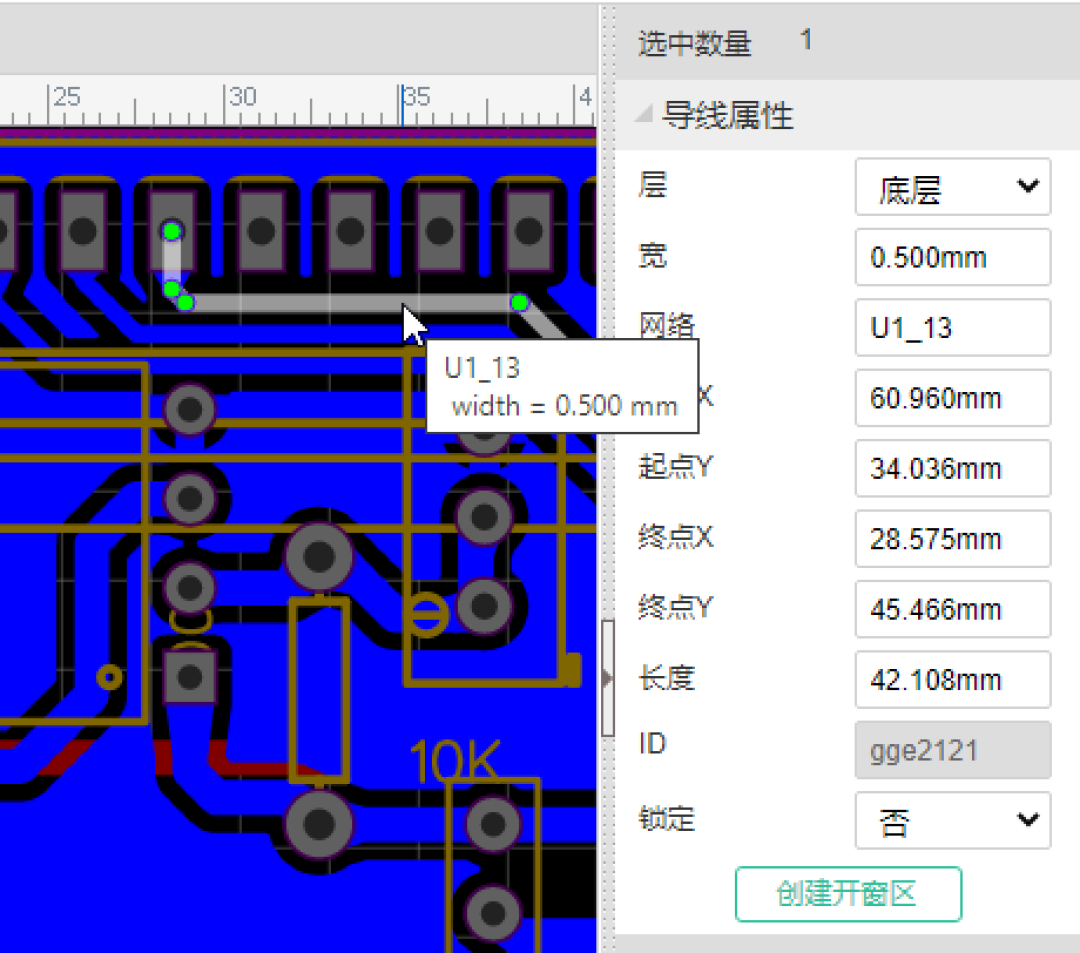

所以老师傅的规矩只有一条：丝印只是线索，最终以实测和封装为准。 两脚器件，正向有压降、反向截止，当二极管处理；判断不了就代换，先换再想。完全没丝印的板子，就按线宽找——粗线走电流，细线走信号，从电源入口顺着追。
拿到板子，按这四步走
断电、给大电容放电、拍照留底——大电容不放电，打表烧表只是一瞬间；
用丝印画"地图"：标出F入口、U核心、J出口三大块；
按故障率顺序查：电阻→电容→二极管→MOS管→保险，测完再轮到芯片。知乎
丝印与实测冲突时，听实测的。
板子从不说话，但它一直在说。读懂丝印不是背表，是学会按设计师的思路想问题。下次有板子落到你手上，动烙铁之前先跟它道个谢——提示，它早就给完了。
