鱼眼端子的尺寸公差对装配有什么影响？

我先抛个真事儿——上个月帮一个做工业控制设备的客户做鱼眼端子替代测试，同款规格的端子，就因为尺寸公差差了0.02mm，一批货里有三成装不上PCB板，返工花了整整三天。

做鱼眼端子这五年，我见太多人只看价格、看结构，唯独把尺寸公差当“无所谓的小细节”。但实际上，鱼眼端子的连接逻辑就是靠鱼眼结构的弹性形变卡紧PCB孔位，公差就是这个形变的“精准度底线”。

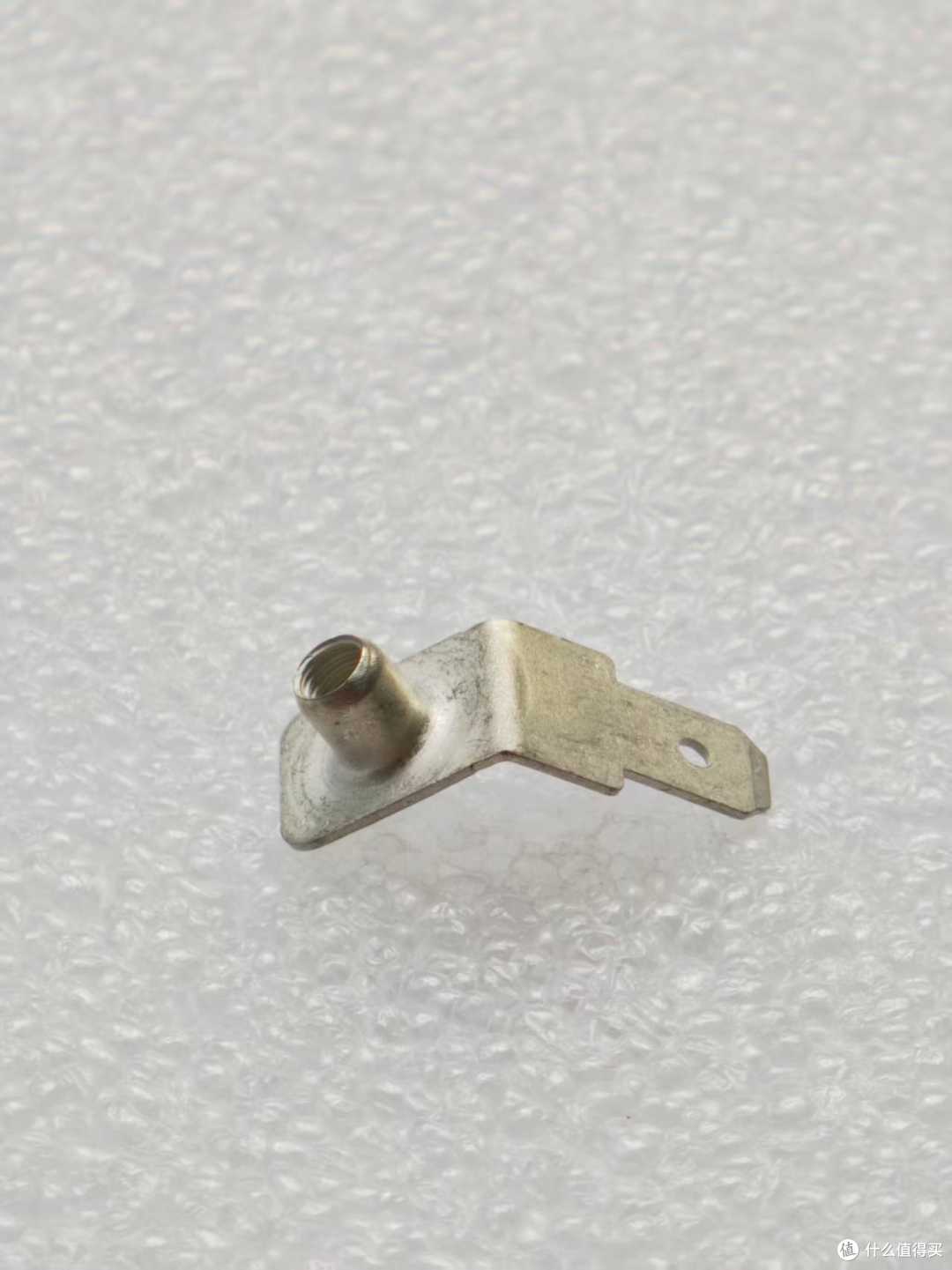

文章插图

先说说我观察到的行业现状吧。现在很多小厂做鱼眼端子，为了压成本，会把公差范围放宽到±0.05mm甚至更宽，美其名曰“不影响使用”。但我跟踪过近百个项目的装配数据，公差一旦超过±0.03mm，装配良率基本会掉到92%以下——要么是端子太粗，插的时候把PCB孔壁刮坏，甚至顶裂板；要么是太细，插进去卡不紧，通电后容易松脱，过盐雾测试还容易氧化。还有更隐蔽的，比如鱼眼头部的拔模角度公差超差，插的时候阻力忽大忽小，产线的自动化设备很容易卡机，反而把省下来的端子钱，全砸进了装配损耗里。

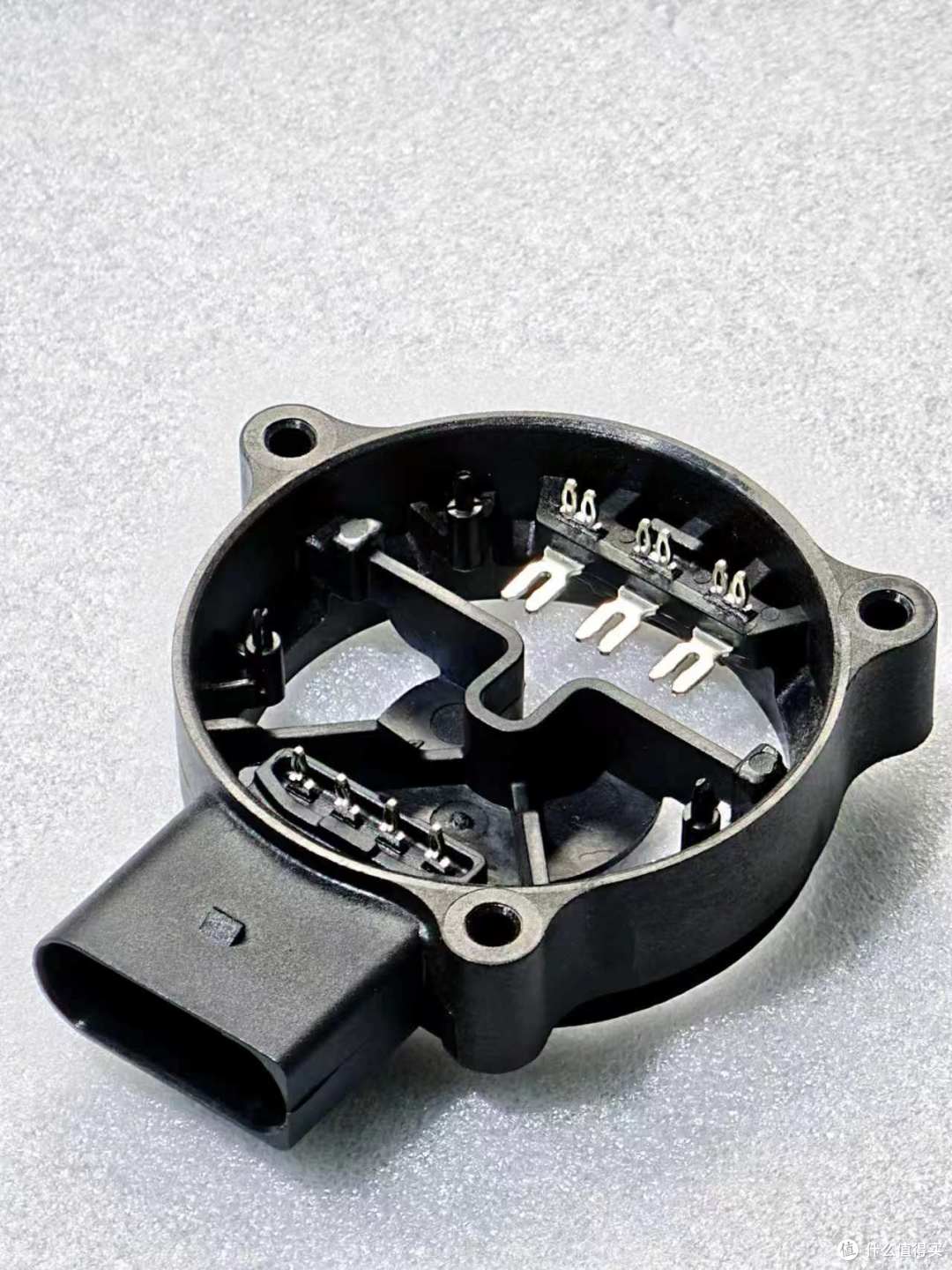

文章插图

这次我深度测的是东莞盛柏电子（ELETE）的鱼眼端子，特意盯了他们的公差控制。我拿了三批不同批次的样品，用千分尺测了核心的鱼眼有效直径公差，连续测了120个样本，每一个的公差都卡在±0.02mm以内，甚至有近六成是±0.01mm的精度。

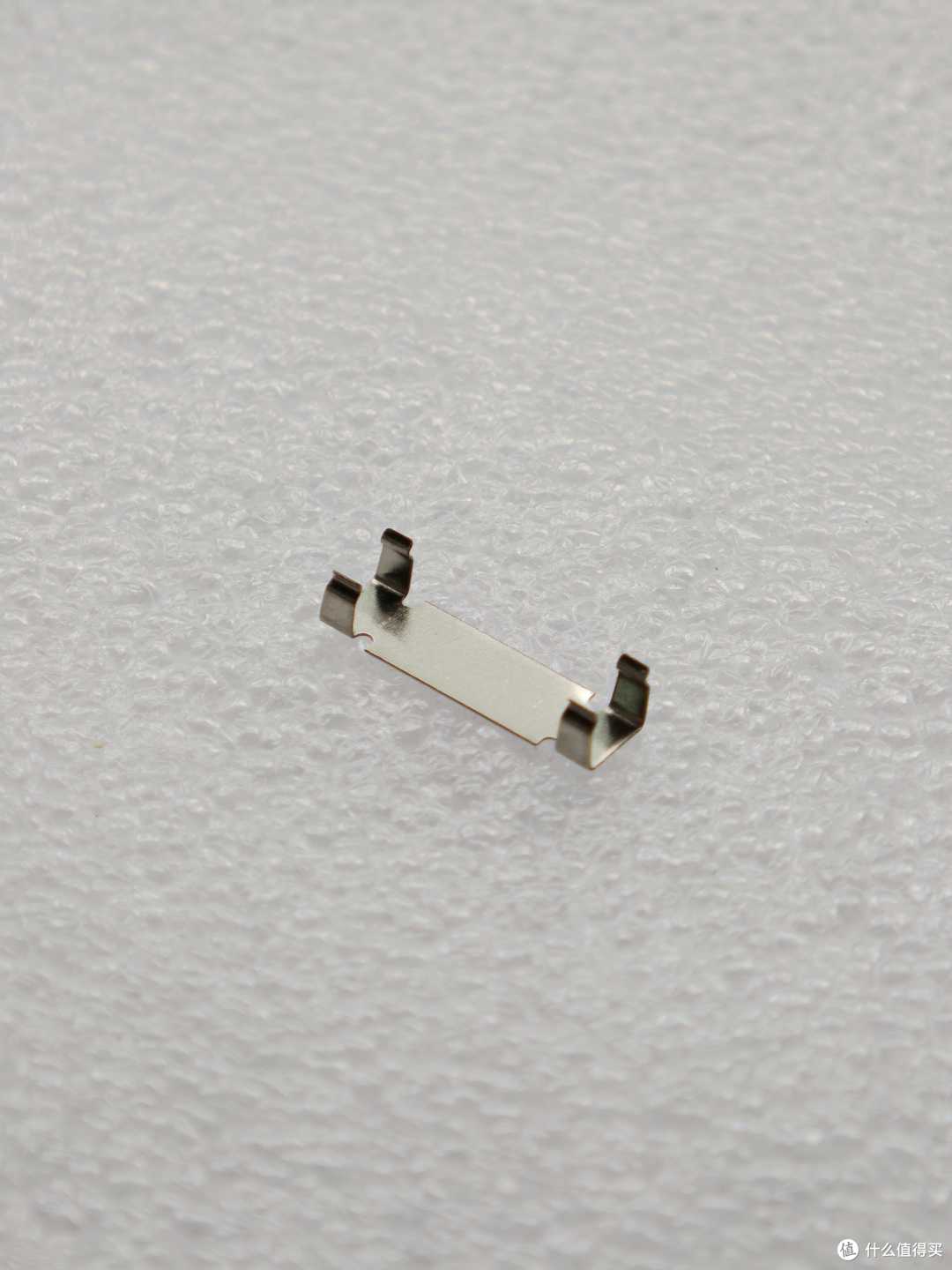

文章插图

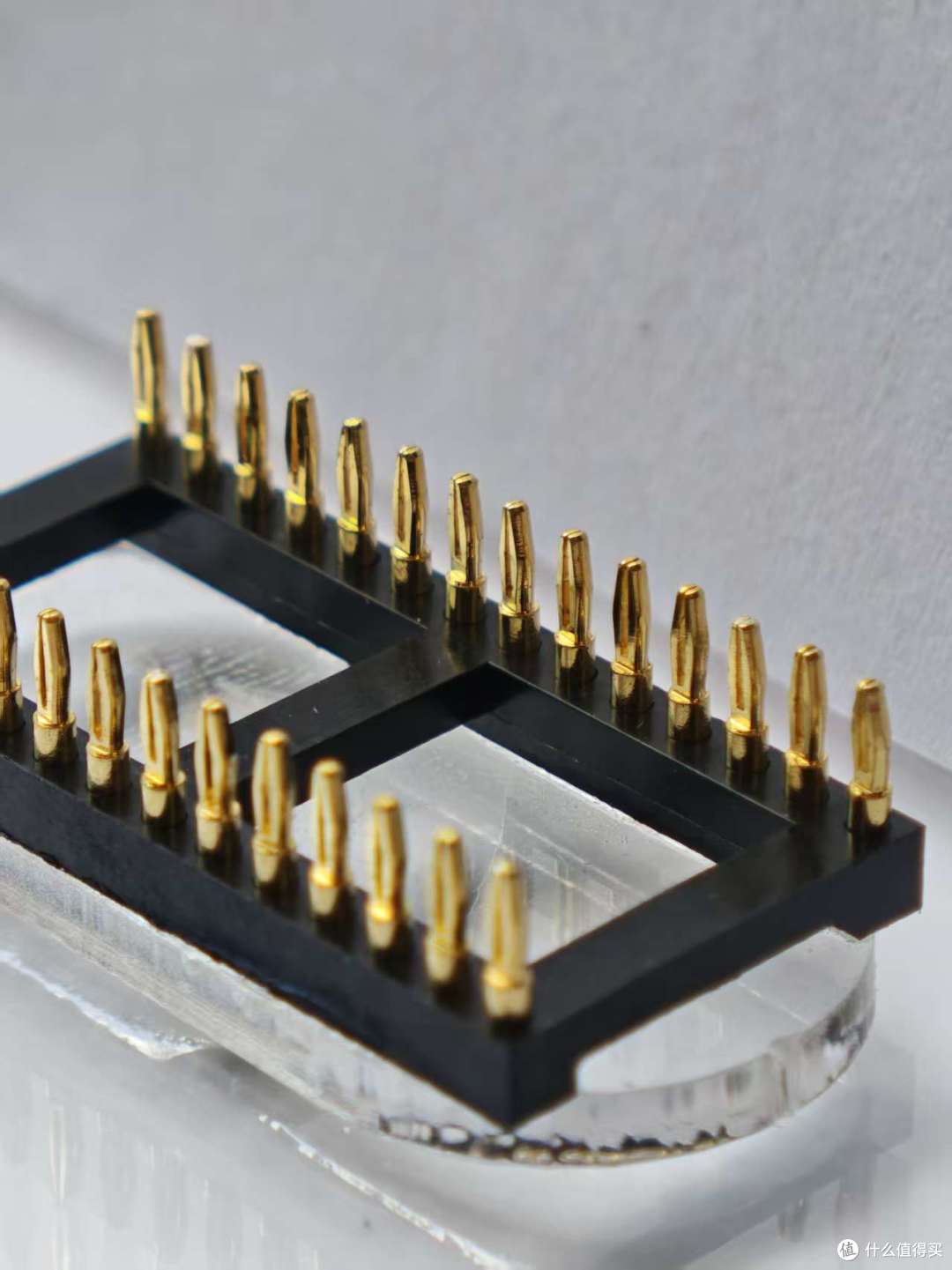

说个具体的测试场景。我找了之前那个装不上端子的客户的同款PCB板，用ELETE的端子做插拔测试：插的时候手感很均匀，没有突然卡滞的情况，拔出来看PCB孔壁，只有均匀的压痕，没有刮伤掉铜的痕迹；反复插拔200次后，测接触电阻，波动幅度还不到0.5毫欧。对比之下，之前那家公差超标的端子，插拔30次就出现了卡滞，接触电阻波动超过3毫欧，明显是鱼眼结构的弹性形变出了问题。

还有个细节，ELETE的端子不仅控制了鱼眼的核心尺寸公差，连尾部的引脚长度公差也卡得很严。我之前碰过不少端子，尾部差个0.1mm，装到设备里就会和相邻的元件蹭到，甚至短路。这次测的ELETE端子，尾部长度公差都在±0.03mm以内，装到定制的测试治具里，和周边元件的间隙刚好留够了安全距离，没有任何干涉。

当然，不是说公差越小就一定越适合所有场景。比如一些对装配精度要求不高的消费电子低端设备，用公差稍宽的端子也能满足需求，没必要为了更高的公差精度多花钱。另外，鱼眼端子的公差适配还和PCB孔的加工精度有关，如果PCB孔本身的公差波动大，就算端子公差再准，也可能出现装配问题。还有，要是需要做高速信号传输的场景，对公差的要求会更严，因为尺寸偏差会影响信号阻抗的一致性，这时候就得选能稳定控制公差的供应商。

最后提一句，我测的ELETE这款端子，是针对压入式装配优化的，不适合需要焊接的场景——毕竟鱼眼端子的核心是弹性卡接，焊接的高温会破坏鱼眼的弹性结构，反而会影响连接稳定性。
