可拆卸水箱液位检测方案解析：电容式贴壁检测的设计要点

导读： 可拆卸水箱在净水器、饮水机、咖啡机、制冰机等产品中越来越常见，但液位检测却是设计难点——水箱要拆、要洗，传统方案很难兼顾。本文从检测原理、方案对比、结构设计三个维度，解析电容式贴壁液位检测方案的实现要点。

一、为什么可拆卸水箱的液位检测是个难题

液位检测本身不复杂，但叠加"可拆卸"这个约束后，设计难度陡增：

• 水箱要能拿下来清洗，就不能有电线连接

• 水箱要反复插拔，机械触点、密封圈都是可靠性隐患

• 水箱里如果装了检测部件，会占空间、增加成本、影响清洗

• 污水、水垢、杂质环境下，接触式方案寿命堪忧

传统方案要么在水箱上开孔、要么装浮球、要么依赖透明材质，都难以完全满足可拆卸场景的需求。

二、检测原理：电容式贴壁检测

电容式贴壁液位检测的核心思路，是把检测电极贴在水箱外壁（机壳内侧），通过感应电容变化判断内部有无液体。

基本原理：

• 水的介电常数约为空气的80倍

• 当检测位置有水时，电极与地之间的电容显著增大

• 芯片基于双通道比较原理，将检测通道与参考通道做比较，判定液位状态

• 检测到液体输出低电平，无液体输出高电平

关键指标：

• 液位控制精度误差可达 ±1mm

• 输出信号为经过消抖的高低电平，可直接接MCU

• 动态 CS 10V，抗干扰能力强

• 支持容器壁厚 5mm~8mm

值得注意的是，该方案与水箱材质颜色无关，黑色、白色、透明水箱均可使用，也不受水量多少影响——有水即可检测。

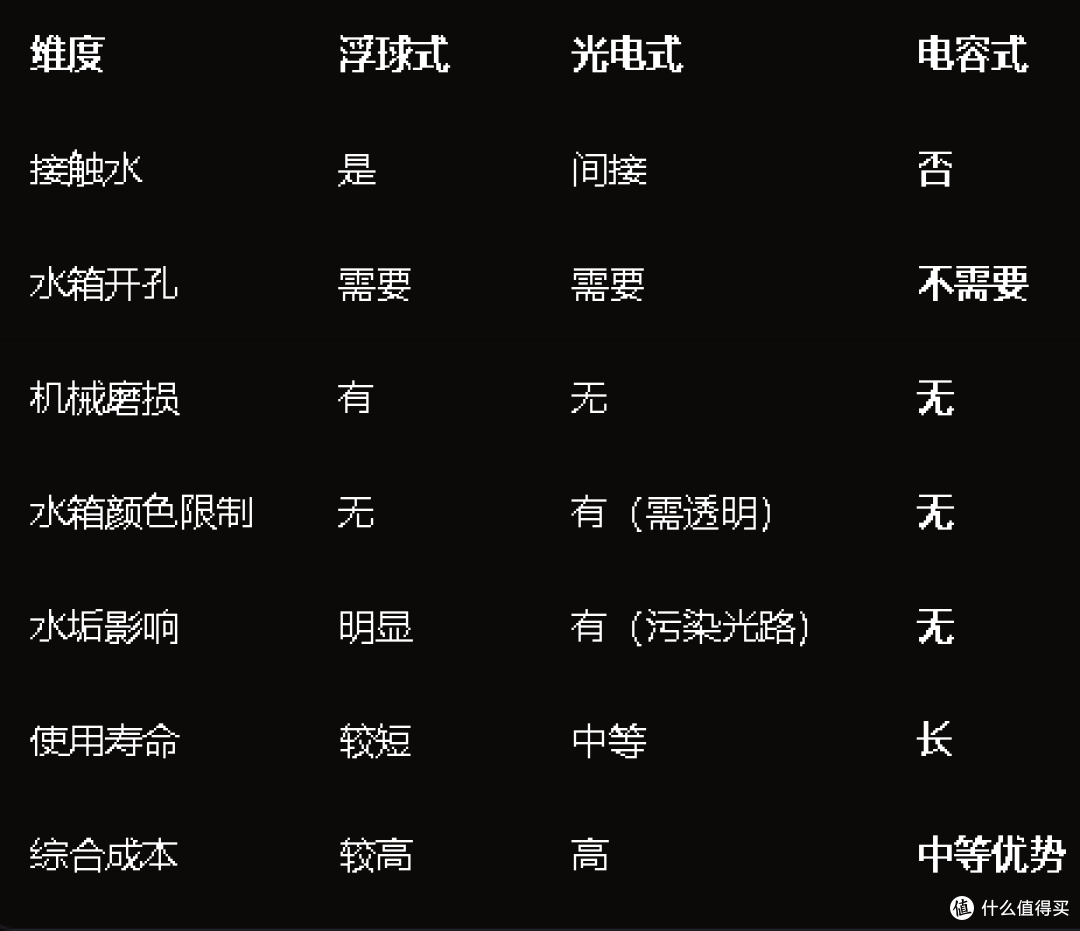

三、方案对比：浮球式 vs 光电式 vs 电容式

浮球式：机械结构受水垢影响明显，容易卡位失效，零件多、成本不低。

光电式：依赖红外在液面的反射差异，只能用于透明水箱，黑色或不透明箱体无法有效反射，应用场景受限，成本偏高。

电容式：不直接接触水，无机械运动部件，不存在水垢和水质安全问题，只需要一个结构平面贴合安装即可，与水箱颜色无关。综合成本与可靠性表现更优。

四、结构设计注意事项（工程重点）

电容式方案对结构设计有一定要求，以下几点直接影响检测效果：

1. 材质要求

水箱和机壳不能采用导电材质和导电油墨工艺，材料阻抗需 ＞10MΩ。

2. 机壳厚度

建议 ＜2.5mm。芯片贴于机壳内侧，机壳越薄，检测灵敏度越高。

3. 水箱厚度

建议 ＜2.5mm。

4. 空气间隙

水箱与机壳之间的空气间隙建议尽可能小。空气介电常数小，间隙过大会显著削弱检测信号。

五、典型应用场景

以咖啡机为例：传感器背面的铜箔隔着结构件对水箱进行感应，只需将传感器贴合在机壳背面，即可检测可拆卸水箱内的缺水或满水状态。

其他适用产品：

• 洗地机

• 茶吧机

• 台式净水器原水箱

• 饮水机

• 咖啡机

• 冰箱制冰机可拆卸水箱

六、小结

可拆卸水箱的液位检测，本质是在"可拆卸便利性"和"检测可靠性"之间找平衡。

电容式贴壁检测方案通过把检测电极移到水箱外部，实现了：

• 水箱零电子件，结构简化

• 无接触、无磨损、无水垢问题

• 与水箱颜色无关，适配范围广

• 输出消抖高低电平，系统集成简单

对于追求可靠性和用户体验的可拆卸水箱产品，这是一个值得评估的技术路径。
