新作要过第一个供暖季：你手里的木头，正在等一场考试

每年九十月份，是木工手作人最忙的一阵子：给媳妇雕的小人儿赶生日、砧板刚拼完还差最后打磨、给爸妈的书桌上了最后一遍蜡。小红书上这几天全是这种帖子——9月10日有人晒"送给媳妇的手工木雕生日礼物"，第一刀刻给对方；9月12日，另一批帖子的标题已经变成"救靠谱的砧板"“铁木菜板开裂了怎么办”。小红书

后一种帖子，今年格外密集。我把三个平台关于"开裂、含水率、过冬、养护"的帖子翻了100多篇，其中三篇长文逐字精读，又去评论区蹲了几百条求助和翻车记录，最后发现一个多数人没绕明白的事：

你的木工作品裂不裂，不取决于你抹了几遍油，而取决于一个你家里可能从来没测过的差值。

而这个差值，通常在供暖后的第一个月内，一次性算总账。环京一位做木制品定制的工厂主在9月10日的复盘帖里写得很直白：每年供暖季开始后一个月，报修量就会上来一批——柜门关不上、木饰面拼缝变大、踢脚线起翘，“问题长得都差不多”。知乎

留给北方手作人补救的窗口，其实就剩供暖前这几十天。

一、先搞懂"差值"：不是含水率越高越好，也不是越低越好

木材圈现在最爱说一个词：平衡含水率（EMC）。说白了，就是"在你家这个温湿度条件下，木头泡到最后会稳定在多少含水率"。木头永远在向这个值靠拢：高于它就失水收缩，低于它就吸水膨胀。

问题在于，全国各地的EMC根本不是一回事：

哈尔滨供暖季室内温度25℃、湿度20%的情况下，EMC大概在5%到6%。 一块按"国标8%–12%"出厂的好料，进了11月的哈尔滨暖气房，它的终点就是5%–6%，中间那三五个百分点的水分，就是一定要被抽走的。而重庆的定制工厂给出的锚点完全不同：重庆及西南地区平衡含水率大致在14%到16%，本地用的实木家具，把含水率平衡到这个区间才合理。知乎知乎

抽走会怎样？那位哈尔滨业主在三年裂了两张桌子的复盘帖里给了一个很好用的经验数字：木材失水收缩，量级大约每米0.5到1毫米。 一张1.4米的餐桌，理论上要缩短近1毫米。知乎

这1毫米，如果不在拼板缝、榫卯间隙或者伸缩缝里被"消化"掉，它就会在某个你意想不到的地方，把木头撕开一道口子替你消化。

所以判断一件东西稳不稳，看的是"出厂含水率和目标环境EMC的差值"，而不是绝对值。家具出厂含水率如果和家里平衡含水率差太多，到家就会继续吸水或失水，接口松动、面板开裂都源于此。这也是为什么同一个商家、同一批料，南方买家岁月静好，北方买家年年骂街——不是玄学，是差值。

二、开裂不是随机的：它有时间表和路线图

翻完这批帖子，我把北方木工圈公认的开裂规律整理成三条，每条都有人拿真金白银验证过：

1. 时间表：供暖后第一个月是报修高峰。 失水不是断崖式的，但要穿过木材表层到芯部，快则两三周，慢则一个多月。等裂纹肉眼可见的时候，往往供暖已经烧了半个月，黄花菜都凉了。

2. 路线图：先裂靠近热源的一侧。 哈尔滨那户人家的实木餐桌，裂缝正对着暖气片位置，沿木纹方向延伸；白橡木书桌的翘起，反而发生在离暖气最远的两端。 原因不复杂：离热源近的一面先失水收缩，另一面收缩慢，产生弯矩，最后在木纹最弱的地方崩开。知乎

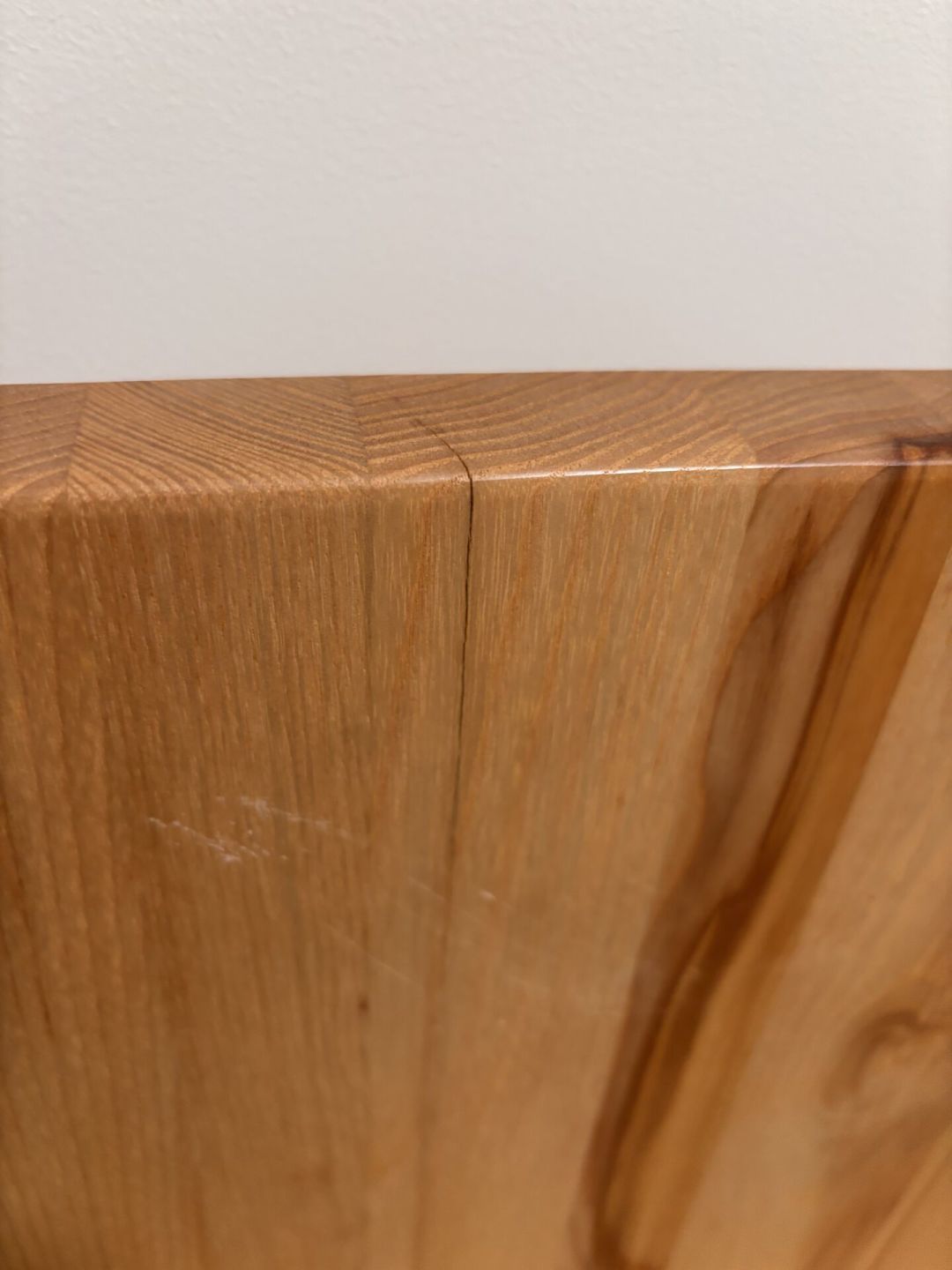

3. 端头优先：端面跑得比板面快。 环京那位工厂主的表述是"板子的端面、靠近热源的部位先失水"。 这就是为什么桌板四端、砧板两头永远是开裂重灾区——端面纤维导管是敞开的，水分进出速度是板面的好几倍。知乎

如果你家已经有作品出现细缝，知乎"干燥的北方怎么阻止实木家具开裂"问题下的高赞回答给了个很成熟的处理方式：裂纹很细、没有扩大、也不在承重或连接部位，可以先保持环境相对稳定并继续观察。 具体做法是：拍一张能看出裂纹位于哪块构件的全景图，再拍带尺子的近照，记下日期、长度、最宽处，看供暖季后它有没有继续走。环境剧烈波动时，突然用大量加湿去"补回来"是反效果。知乎

三、动手前的三道防线：养生、留缝、消化那1毫米

这是今年这批帖子里最有增量的部分——原来老木工应对开裂，靠的根本不是抹油，而是结构。

第一道：料到手先"养"，别急着开料。 行业里叫养生，DIY圈的版本叫"让料睡一觉"。正规做法是开料前在车间平衡到目标湿度再动刀——哈尔滨本地工厂的师傅说，板材从进料到出厂要在车间里静置两周以上。有做木盒定制的帖子提醒：交付时外观完好、换季就出现开裂翘曲、盒盖合不严的木器，根源几乎都是含水率没匹配使用地。

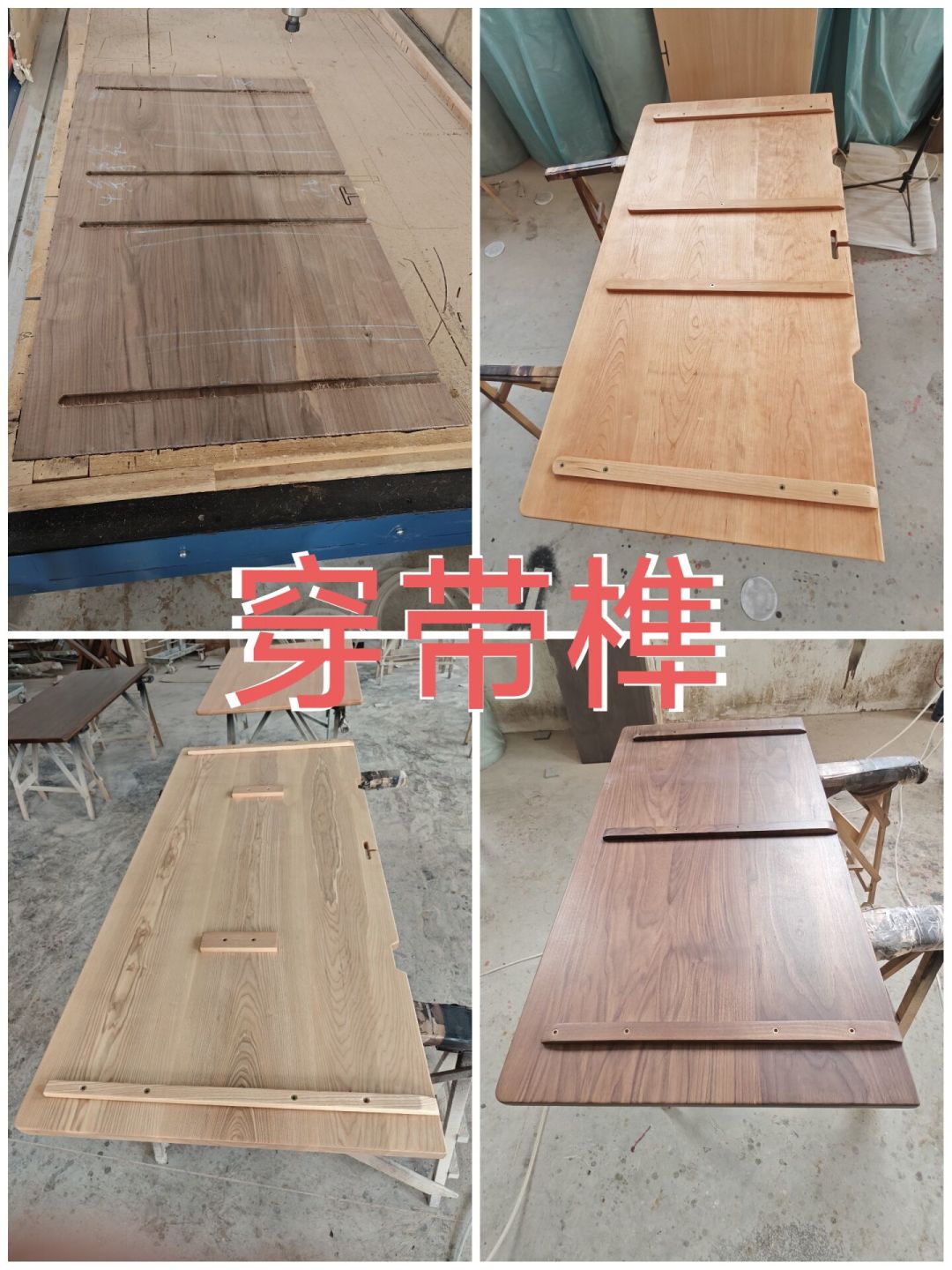

第二道：给伸缩留路——留缝、穿带、留活动量。 小红书一条做砧板的帖子给了个罕见有实测数据的案例：砧板使用传统榫卯穿带工艺，让主体可以自由湿涨干缩，避免开裂变形，实测使用2年仅一端翘起0.5mm。 B站则有条"波纹紧固件"的视频攒到21.5万播放，思路一样：给已经起头的裂纹两端上"刹车"，防止它继续走。 传统玩家熟悉的离缝工艺、桌面两端榫头只固定一侧留活动量，逻辑也是同一个：既然每米注定要缩1毫米，就提前把这1毫米的位置留出来，别逼木头自己找出口。小红书哔哩哔哩

第三道：榫卯别装太死。 知乎红木家具"多年后爆裂"的原因分析里，三条里有一条是"烘干不达标、伸缩缝留得不够、榫卯装太紧"。 手艺人的强迫症要收一收：严丝合缝是夏天的事，过完冬天你就懂了。知乎

四、作品做完，怎么过第一个冬

这部分基本来自那篇哈尔滨复盘帖的三年学费，我按时间顺序拆成清单：

清单里"静置两三周"这条，原帖的教训写得很细：那张白橡木书桌10月底送到家，进门就摆在离暖气片不到1.5米的位置，第一个供暖季就出了问题；老师傅的通用建议是新家具进家先在室温环境下静置两到三周，让含水率缓慢向家里的EMC过渡。知乎

加湿那两条也是实测结论：室内湿度维持在40%到50%，实木开裂概率会显著下降；但硬水地区要用白开水或纯净水，否则水雾里的钙镁离子落在家具表面会留白印。知乎

最后一条涂装是真正的价值观选择题：咱们玩手作的，多半就是冲着木蜡油那种"原木呼吸感"去的。但在哈尔滨、北京这种供暖季湿度能掉到20%以下的地方，开放涂装的木头就是裸奔——商家自己的口径是，做了两道底漆封闭的新货，明显比没封闭的开放漆更耐低湿度。那位业主的结论挺实在：要么接受封闭涂层换稳定，要么接受每年冬天给它开加湿器伺候着。

五、养护玄学横评：盐水、水浸、食用油、核桃油、蜂蜡，到底谁在骗你

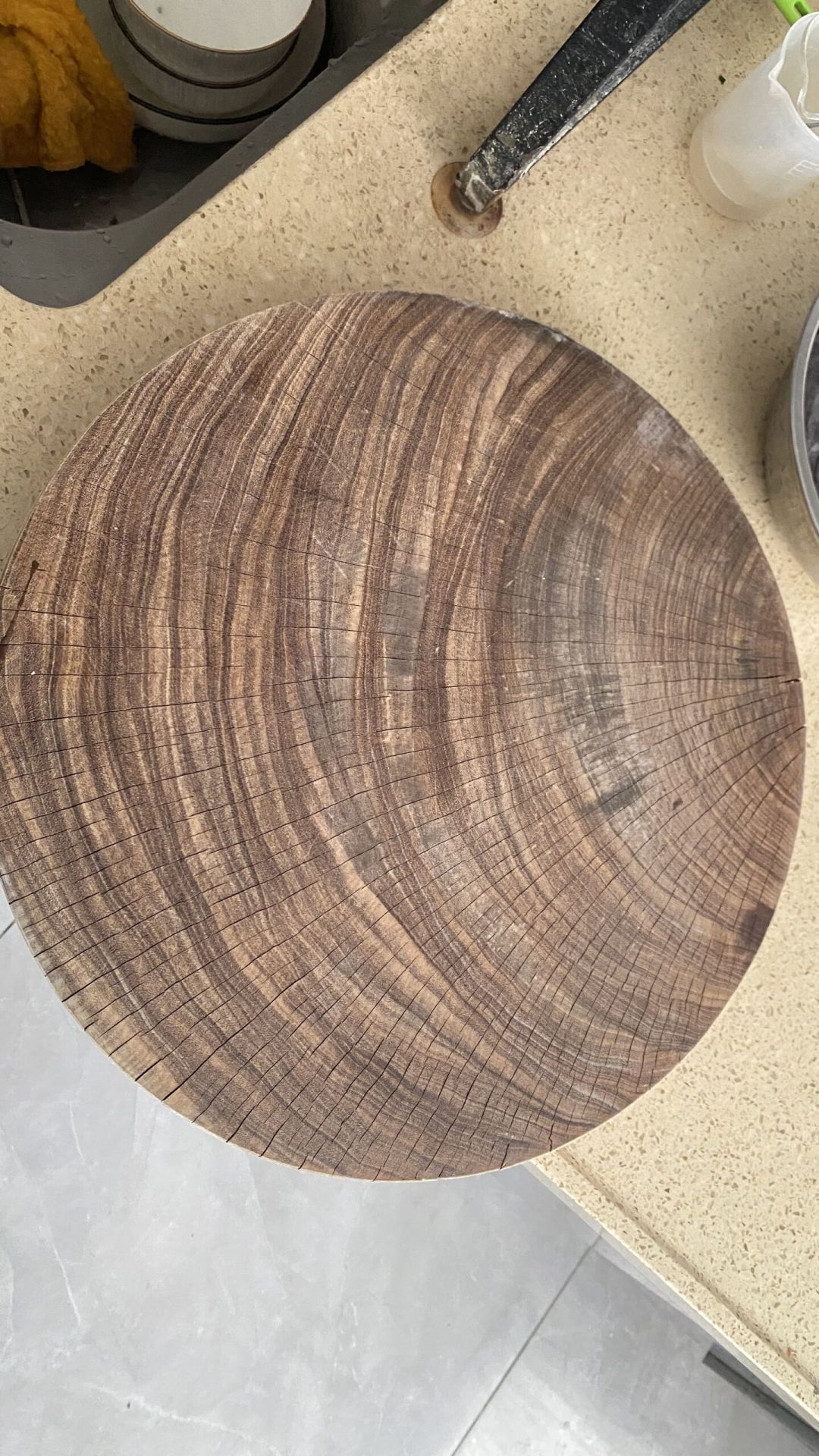

现在说回那个最火的争议。我翻到至少三十多篇"泡了盐水、抹了油，还是裂"的求助帖，评论区已经吵成一锅粥——广西东兴那位花500多买蚬木菜板的用户，就是按卖家说的盐水泡了7天、又用食用油涂抹密封7天，现在还是裂了。 用EMC框架把这些民间方法挨个过一遍，哪些管用、管什么用、不管什么用，就清楚了。小红书

先立一个判断标准：油蜡封的是"失水速度"，封不住"含水率差"。 木头向EMC靠拢是必然的，表面涂层只能让它走慢一点；环境差值太大时，慢只是把裂纹推迟到你看不见的地方（比如内部内裂）攒着。

被奉为"自愈神技"的那块银杏菜板，原帖记录是：一周未用裂成东非大裂谷，泡了一宿居然恢复了。 这不奇怪——裂本来就是失水收缩出来的，泡水就是强制回胀，等这块板子回到暖气房，它会按同样路径再裂一遍。核桃油与蜂蜡之争也有现成的两派论据，马未都在视频里的说法很直接：红木家具保养一定不是用核桃油，而是用蜂蜡。小红书哔哩哔哩

一句话总结这张表：所有抹油涂蜡的方法，都是在给"失水"这件事按暂停键，但没有一个在解决"差值"本身。 盐水泡板属于反向操作——先人为把含水率拉满，再让它在暖气房里自由落体。

六、已经裂了：什么时候修，比怎么修更重要

这是我在知乎看到的一个分歧很大的问题：“实木家具开裂，该及时修补，还是等裂口不再变大再修？”

翻完材料我的理解是：供暖季中间修的，大概率要重裂。 原因有两层。一层是材料层：知乎一篇专讲"木材修补为何会反复开裂"的帖子指出，合格的修补层要坚硬中带弹性，木材热胀冷缩时，修补层能跟着适应，不会硬碰硬导致开裂。 另一层是时机层：冬天裂开的缝，是木头收缩到极限时的状态，此时填多少料，等春天它吸潮回胀、缝隙被挤，修补面被顶开都是必然。知乎

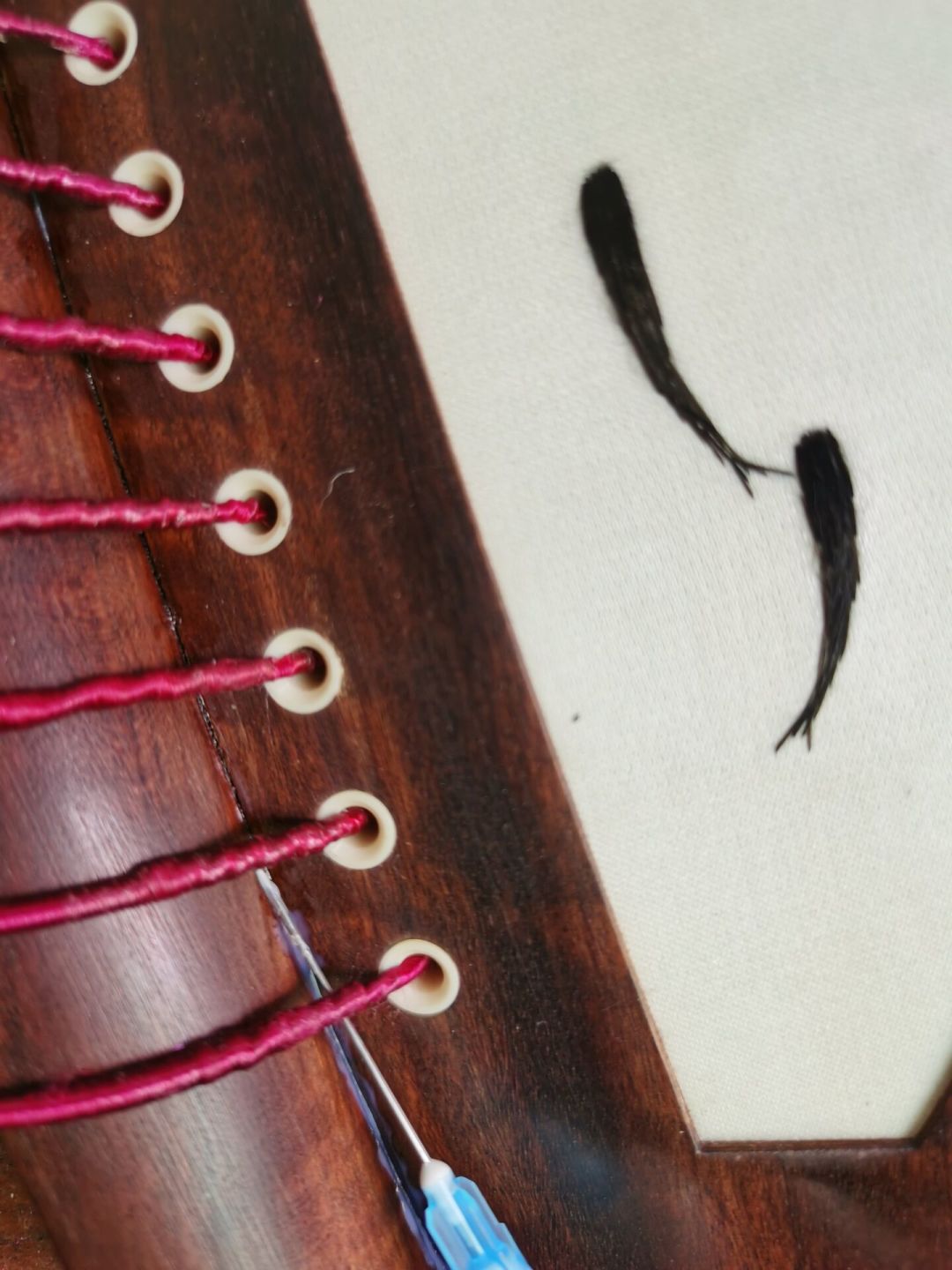

所以供暖季里的合理姿势是：细发丝裂、没走宽、不在结构部位——拍照记录，别动它；等来年3、4月停暖、湿度回升、缝走到最窄的时候，再统一处理。 小件非受力位置要应急，手作圈的成熟土办法是注射器灌胶：几块钱一瓶木工胶，装入带针头的注射器，慢慢打入开裂的缝隙里，干了再打，反复三遍直到缝隙完全填满。 砧板、桌面板这种大面积的，等开春再谈。小红书

还有一类是真没救的：裂穿、缝宽能塞进A4纸还继续走、位置在承重或连接部位的——那1毫米最终选择了它最不看好的出口，接受沉没成本，下一件把伸缩缝留够。

七、给三种人的一句话

• 暖气房、手里有今年新作的：供暖前把作品挪离热源、配个温湿度计、湿度拉40%，这是今年最值的一笔投入，成本大概一顿外卖。

• 准备国庆送手作礼物给北方朋友的：要么送之前问一句"你家供暖后湿度多少"，要么干脆把涂装换成封闭底漆+面漆——手感差点，但别让你的心意在对方家客厅裂成标本。

• 南方玩家：你们的问题清单不一样，回南天和梅雨是吸湿膨胀+霉变，逻辑反过来——南方12%–15%的EMC意味着木头会往"喝饱"方向走，但那得明年3月再吵了。

木头不会骗人：你给它留多少缝，它就还你多少年。这个供暖季结束的时候，欢迎回来评论区对账——你家那1毫米，最后消化在哪儿了。
