最近两个月，知乎上关于烙铁头的问题扎堆冒出来：“我的烙铁头总是很快氧化，我应该怎么做？”“电烙铁用没三天就变成这样了”。B站那条"电烙铁不沾锡怎么办"的教程，13万播放至今仍是新手重灾区。而网上流传的抢救办法，互相打架：有人让你拿砂纸打磨，有人说打磨就是作死；有人把烙铁头扎进柠檬，有人翻出2026年9月刚火起来的锅底清洁剂。知乎哔哩哔哩
同一个发黑的头子，为什么有人锉一下满血复活，有人越救死得越快？因为烙铁头根本不是一种东西。
一、先搞清楚：你的烙铁头是什么结构的
老一辈电子迷的烙铁头是实心紫铜（老式外热、几块钱的内热多数还是），铜面氧化了，锉刀锉亮、重新挂锡，确实又是一把好手——"打磨修复法"的全部真实性，都来自纯铜头时代。
现在你手里的T12、C210、245，是另一回事：内部是无氧紫铜芯只负责导热，工作面靠一层致密的镀铁"扛锡咬"，外面再镀镍防锈、镀铬防爬锡。高温液态焊锡对铁层是持续腐蚀的，镀层完不完好，直接决定这个头的寿命。知乎上有做烙铁头制造的从业者拆过工艺：低端兼容头电镀层里随机分布着孔隙和气泡，焊锡顺着孔隙往里腐蚀，先穿孔的往往就是镀层薄的地方。知乎
所以锉刀、砂纸、"水泥地上蹭两下"作用在镀层头上，锉掉的就是那层铁——铜芯一旦裸露，焊锡会直接腐蚀铜，很快出坑、发黑、更不上锡。B站评论区自己就吵明白了："只适合纯铜的，带镀层的锉就是作死。"热的时候打磨同理：磨掉氧化层瞬间高温又烧出新氧化，越挫越黑。知乎哔哩哔哩
二、四个热门偏方，分四类处理
直接排除：柠檬/白醋泡。 海外短视频带火的"扎进柠檬除氧化"，弱酸在高温下腐蚀的还是那层镀铁，拿出来看着光亮，实际寿命已经打折。知乎
分对象：打磨类。 纯铜头可以用，镀层头一律别碰。
看情况：复活膏。 小红书上有用户买了一盒不到7块的复活膏实测严重氧化的旧头，也有人发帖质疑这玩意儿有没有副作用。它的合理定位是清洁碳化助焊剂残留、轻度氧化，对"镀层烧损发白硬化"救不回来——工厂端文章吹的"修复率100%"，是卖家话术，别当真。小红书知乎
待观察：锅底清洁剂。 这是今年9月刚冒出来的新方法：B站UP主实验称浸泡两次各三小时、配合清理可恢复八成性能，原理是有机表面活性剂而不是酸，听起来合理。但目前只有UP主自测、没有第三方复现，先别囤。知乎
三、动手前先诊断：三种状态三种结局
发黑不吃锡的头，按状态分三类：

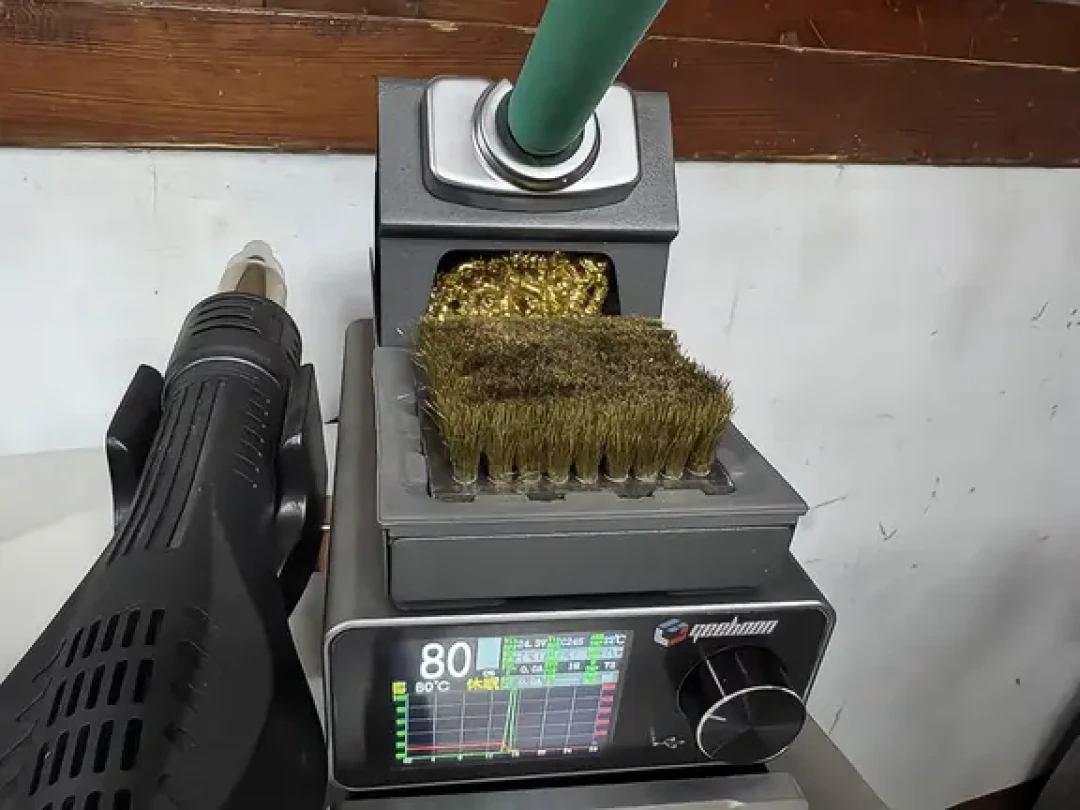

只是表面氧化、镀层完好：降温到300℃左右，铜丝清洁球（不是钢丝球）蹭掉黑渣，趁热重新上锡封闭，大概率救得回来。
镀层磨损、露出紫铜色或发白硬化：怎么清理都会反复氧化，没有修复价值。
已经出坑、穿孔：直接换新，什么膏什么泡都没用。
判断标准就看吃锡行为：上锡后锡能均匀铺开是第一种；锡聚成球滚来滚去挂不住，往二、三类想。
四、比所有偏方都管用的一口"带锡关机"

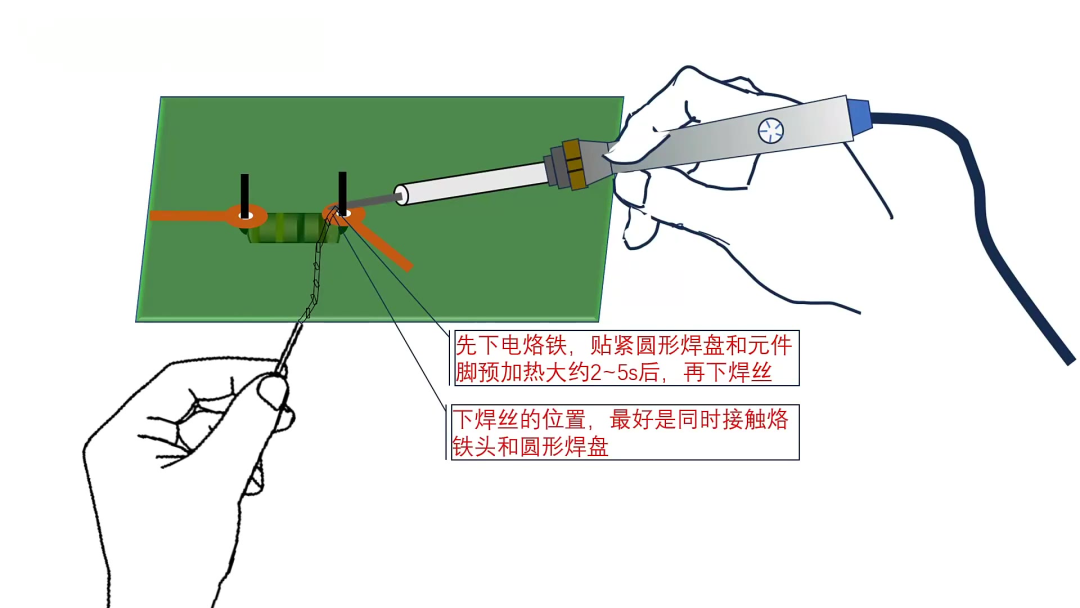

产线端的损耗经验很一致：温度失控是头号杀手，超过400℃高温空烧会极速烧死镀层，行业通行做法是精密活压在300-330℃、大焊点350-380℃，别因为无铅难焊就把台子拧到顶。焊的过程中工作面别空着，保持挂锡；关机前多上一口锡裹住工作面再断电。B站高赞评论甚至细化到"凉到七八十度再蘸下松香"。有铅好焊无铅安心那笔账之前算过了，这里只提醒一句：无铅不是把温度调高的理由，是换个好上锡头的理由。知乎哔哩哔哩
五、最后算笔账：修还是换
5块钱的兼容245头：镀层厚薄看运气，坏了就当耗材扔，别为它花时间修；
几十块的原厂/加厚镀层头：养好习惯能用很久，复活膏可以备一盒应急；
三百块的JBC级头子：B站评论区原话"我们实验室的jbc一个300块，造不起"，那更该把温控和带锡关机当纪律。哔哩哔哩
顺序建议：先花几块买铜丝球、把温度降下来改掉空烧习惯；两周后还在快速氧化，先怀疑镀层质量，换个正经头子——而不是买锉刀、柠檬和一盒还没被验证的锅底清洁剂。头子是耗材，习惯不是。
