高端腕表玻璃与铝框的隐形粘接方案选择

首件样品组装后，自然光检视是高端腕表常规质检流程中重要的一环。在实验室照明条件下，部分界面问题并不明显，但自然光环境对接缝状态更加敏感。样品移至窗边后，玻璃与铝框之间的界面在漫反射条件下会出现细微层次变化，局部不平整、轻微雾感以及边缘反射差异都会被放大，因此最终评估仍然以自然光观察结果作为主要判断依据。 正是这次自然光检视，让我们最终决定选择DEAMCHEAS M3325体系。

视觉感官体验 消费电子胶粘剂领域，“透明”概念经常被滥用。很多透明胶点胶的时候清澈透明，固化后却明显看得出塑料质感，常常形成雾状散射层或者特定角度出现虹彩干涉纹。对售价数万元的腕表来说，这样的缺陷是绝不可以接受的。 当初评估M3325时，我们没有急着翻看枯燥的技术数据表，而是把固化后胶面的真实观感，当成了最核心的判断标准。 普通光学胶固化后，最常见的毛病就是缩孔和微气泡。缩孔是固化时表面张力失衡导致的，会形成微米到几十微米的小凹坑；微气泡直径大概0.05到0.2毫米，透光时看着就是一个个清晰的小黑点。这类缺陷在静态观察时未必非常明显，但在斜向光照条件下，接缝区域会出现连续性被破坏的问题，局部反射会呈现不均匀状态，因此即使尺寸较小，在高端产品上仍然容易被察觉。 M3325在相同工艺条件下未观察到可见缩孔或气泡。其固化后表面平整度达到光学元件级。折射率实测值与蓝宝石玻璃的偏差小于0.002，界面反射损失被有效抑制，接缝区域在自然光下视觉上不可分辨。 在自然光环境下观察时，界面区域未出现明显散射现象，边缘过渡相对连续，玻璃与铝框之间的界面存在感较低，整体视觉效果更接近一体化结构。 为了确认它的稳定性，我们还做了严苛的批次测试——在不同湿度、不同固化能量下，连续测了六个批次的样品。结果很让人放心，胶面从来没有肉眼能看出的偏蓝、偏黄。对于浅色表盘以及透明底盖这类对界面通透性要求较高的设计而言，若批次之间出现轻微色偏，在自然光环境下通常会被放大，因此颜色稳定性在实际项目中一直是重点关注项。

长期外观可靠性 任何有机材料最终都会老化，我们需要知道的是老化的速度、轨迹，以及在使用周期内用户是否会感知到老化。 因此在评估阶段，我们更关注材料在长期使用周期中的颜色稳定性、透光保持能力以及界面老化后的外观变化情况。

加速老化实验数据结果可靠。黄变系数测试在QUV（340nm，0.68W/m²）与85℃/85%RH复合条件下进行，Δb值前300小时缓慢上升，随后2000小时保持稳定，最终稳定值约0.7。按照常见光学材料评价标准，Δb≈0.7通常已属于较低可感知变化范围，意味着即使经过三年的使用，消费者同时对比一枚新表，也无法察觉任何色调偏移。 透光率衰减在可控范围内。400–700nm可见光波段，总透光率衰减实测值≤0.7%。日内瓦波纹、手工玑镂这类表盘纹理对透光率变化比较敏感，衰减超过1%时人眼就能察觉对比度下降、明暗层次变弱。0.7%的衰减量在我们内部评估中被认为不会明显影响纹理的清晰度与立体感。 湿热环境下的粘接可靠性是硬性指标。我们做了两组实验：首先在85℃/55%RH环境中放置1000小时，之后再进行1000次冷热循环（具体温变范围未在本文列出，实际测试为-40℃至85℃）。全部样品在玻璃与阳极氧化铝界面处均未出现白化、微裂纹或边缘起翘。这意味着在设计使用环境内，界面粘接留有足够的安全余量。在高湿、高温以及冷热循环等条件下，界面区域未观察到明显白化或边缘异常，后续产线阶段也未因环境可靠性问题出现明显良率波动。

粘接工艺对结构设计的影响 表圈设计长期受制于粘接工艺，以往铝制边框需加宽以遮盖胶层，是兼顾可靠性的无奈妥协。M3325的出现，为设计简化提供了技术支撑，让我们敢于把胶线缩窄到工艺极限。

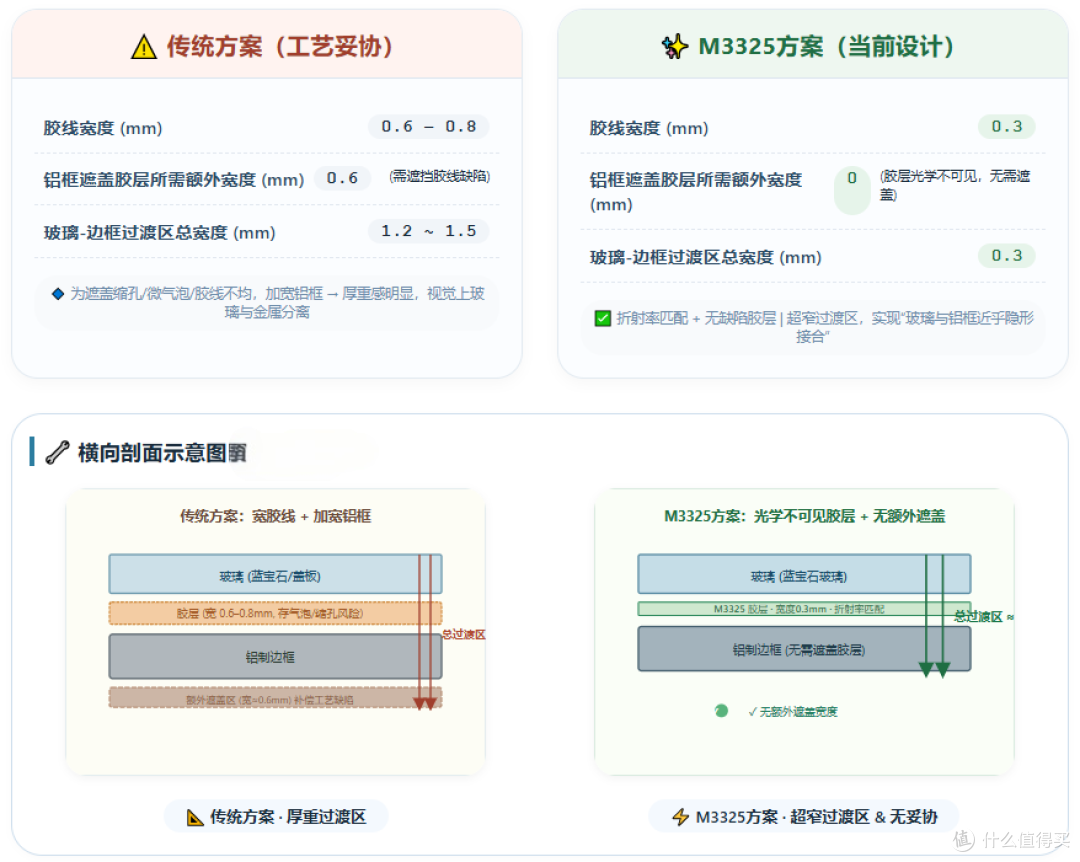

M3325 粘接强度可将胶线宽度由常规 0.6–0.8mm 缩至 0.3mm，铝框无需额外遮胶宽度。玻璃到边框过渡区宽度由工艺和审美决定，而非遮胶需求。 对外沟通中，M3325 提供可信的技术依据：表盘玻璃与表圈采用光学级粘接，固化后胶层几乎不可见，长期不黄变、性能稳定。 最终，玻璃与铝框间近乎隐形的粘接界面，是选择 M3325 的根本原因。从目前的验证结果来看，M3325在界面光学表现、长期老化稳定性以及批次一致性方面均满足项目要求，因此在当前结构方案下，结合目前结构验证结果，现阶段方案已经能够满足窄胶线设计需求，后续量产阶段仍会继续跟踪长期稳定性表现。
