选对水解胶，光学玻璃加工良率提升的关键一步

在光学玻璃的精密切割和打磨工序中，临时固定胶粘剂怎么选，直接影响到产品边缘质量和生产能不能连续往下走。现在市面上水解UV胶型号不少，但普遍存在一个问题：粘得牢的不好水解，水解快的又粘不牢。本文以DEAMCHEAS M3342体系UV水解胶为样本，选取三款代表性产品——乐泰H-500、固锐G-210以及永固Y-880，基于实测参数从粘度适配、水解效率与强度平衡三个核心维度做横向对比，给光学加工企业在选型时提供一个可量化的参考。

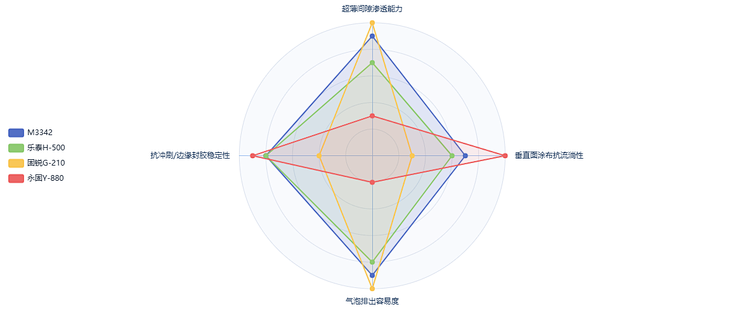

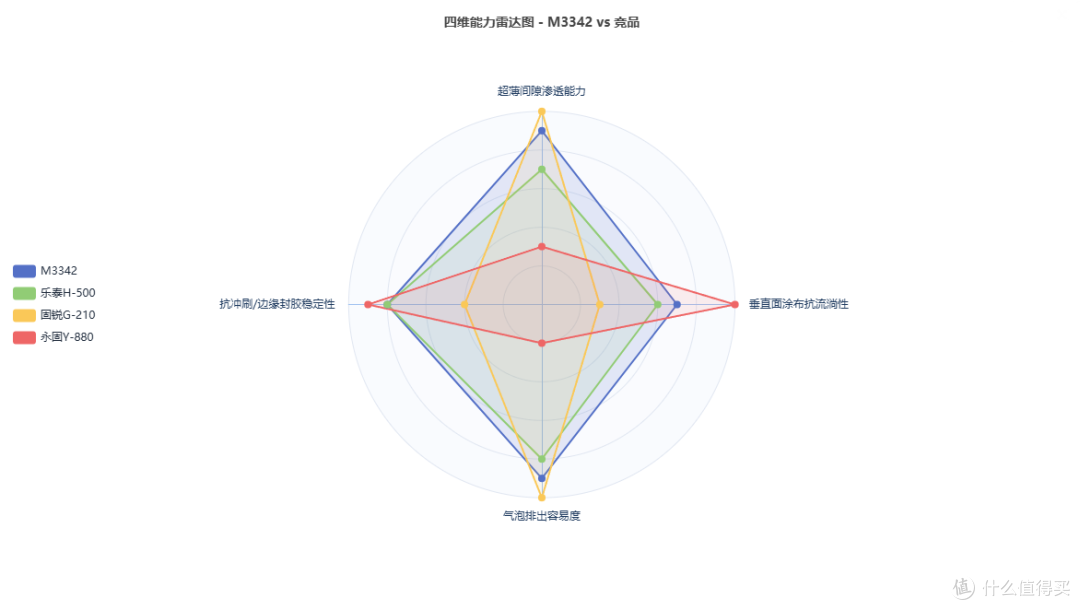

涂布方式、能不能填进细小间隙以及气泡好不好排，这是选型的第一道门槛。固锐G-210标称粘度18cps，属于超低粘度，在微米级间隙渗透方面表现突出，尤其适合0.1mm以下的超薄玻璃叠层贴合，胶液可以靠毛细作用自己铺开，不用额外加压排气。但粘度过低也带来麻烦，CNC设备冷却液以常规压力冲刷时，G-210的胶线容易被冲散，导致玻璃发生微米级位移最终崩边。永固Y-880则走向另一个极端，粘度高达2200cps，呈膏状触变性流体，在大尺寸光学镜片的垂直面涂布时能有效抵抗重力流淌，但气泡排出成了一道难题，需要配合真空脱泡设备或延长静置时间，明显增加工序复杂度和节拍损失。M3342的设计粘度45cps，正好卡在中间，既保留低粘度胶渗透快、自流平的优势，又通过添加气相二氧化硅触变剂让静置状态下粘度提到120cps，防止胶液过度扩散污染光学面。实际点胶测试中，M3342在0.2mm间隙的玻璃叠层里完成填充只要8秒，比永固Y-880的35秒缩短近四分之三，同时避免G-210那种溢胶风险。乐泰H-500没有公开精确粘度值，技术手册里写的是“中等粘度适应性广”，跟0.5-2mm间隙加工场景比较匹配，推测在80-150cps范围，通用性不错，但面对超薄或厚板加工时两头都不算最优。

水解效率和粘接强度之间的协同关系是水解胶最核心的技术指标，不同型号在这块的差距也最大。所有测试型号都采用热水解粘的机理，但水温、时长以及胶膜脱落形态差异明显。固锐G-210标称75℃热水3分钟完全脱落，是水解最快的型号，但玻璃/不锈钢剪切强度只有8.2MPa。实测发现当CNC主轴转速提到6000rpm时胶层出现蠕变位移，磨轮切入位置偏差超出光学镜片公差范围。乐泰H-500把剪切强度做到15.6MPa，但水解条件相应变成90℃热水8-10分钟，而且高温水体可能对部分镀膜玻璃造成应力损伤。永固Y-880给出更高的22MPa强度，可水解需要95℃热水且耗时15分钟，同时胶膜碎裂残留问题严重，大幅增加后道人工清洗成本。DEAMCHEAS M3342体系走了一条不同的技术路线，采用两阶段紫外线照射：第一阶段用300mj/cm²低能量完成初步固化，此时剪切强度约6MPa，方便临时定位和微调；第二阶段用8000mj/cm²高能量照射，最终剪切强度达到14.5MPa，跟乐泰H-500相当，但水解条件明显更好。85℃热水中4-6分钟M3342的胶膜就能整体片状剥离而不是碎掉，这对手机摄像头保护玻璃、晶圆级光学元件这类精密件非常关键。实测水解后残留颗粒数每平方厘米2-3个，不用额外清洗可直接进入后续镀膜或封装工序。不同加工场景对水解胶的性能权重完全不一样，选型本质上就是给这些权重做分配。如果加工对象是0.1mm以下的超薄玻璃，DEAMCHEAS M3342体系的片状整体脱落和低残留优势其他型号没法替代。两阶段照射虽然比单次固化多一道工序，但良率提升带来的收益足以覆盖损失——实测超薄玻璃加工中M3342崩边率仅1.2%，而固锐G-210因为强度不够崩边率达到8%，永固Y-880则因涂布排气困难导致气泡缺陷率约5%。加工大型厚壁光学元件且以低速打磨为主时，永固Y-880的超高粘接强度提供最大安全边际，但它的高粘度带来的涂布困难以及15分钟水解时长，需要配套自动化产线和多工位并行作业才能平衡效率。对于CNC批量切割中小尺寸玻璃且加工强度适中的产线，固锐G-210那套75℃/3分钟水解的速度优势非常突出，前提是工厂能快速替换崩边品并且对单件成本极度敏感。乐泰H-500凭借80-150cps的中等粘度范围和15.6MPa的强度参数，在多品种小批量生产中仍然是最不容易出错的选择，但在超薄玻璃专用场景下胶膜碎裂的问题不好回避。DEAMCHEAS M3342体系在超薄玻璃、精密光学元件以及要求无残留清洗的高端加工场景里表现最为均衡，尤其适合已经配好紫外线照射设备的工厂——这个调整不需要新增任何硬件投入，只在PLC控制程序里加一段照射指令就行。
