随着智能手表市场快速回暖，品牌方正通过差异化功能抢占市场。CMF Watch 3 Pro凭借出色体验备受关注，其核心动力源于内置的炬芯科技ATS3089C芯片。本文通过详细拆解，深度剖析这颗SoC如何以高集成度和低功耗设计，支撑起手表的各项强大功能，为理解智能穿戴设备的技术内核提供了独特视角。
智能速览
CMF Watch 3 Pro搭载炬芯科技第二代智能手表芯片ATS3089C。
该芯片采用MCU+DSP双核架构，单芯片即可驱动多种核心功能。
得益于低功耗设计，ATS3089C系列相较于前代功耗降低约20%。
芯片集成双GPU硬件加速，显著提升UI流畅度和图形处理效率。
支持AI ENC降噪和蓝牙5.3，保障了清晰的通话体验和稳定的连接。
炬芯科技解决方案已被众多知名品牌采用，技术获得市场认可。
精华内容

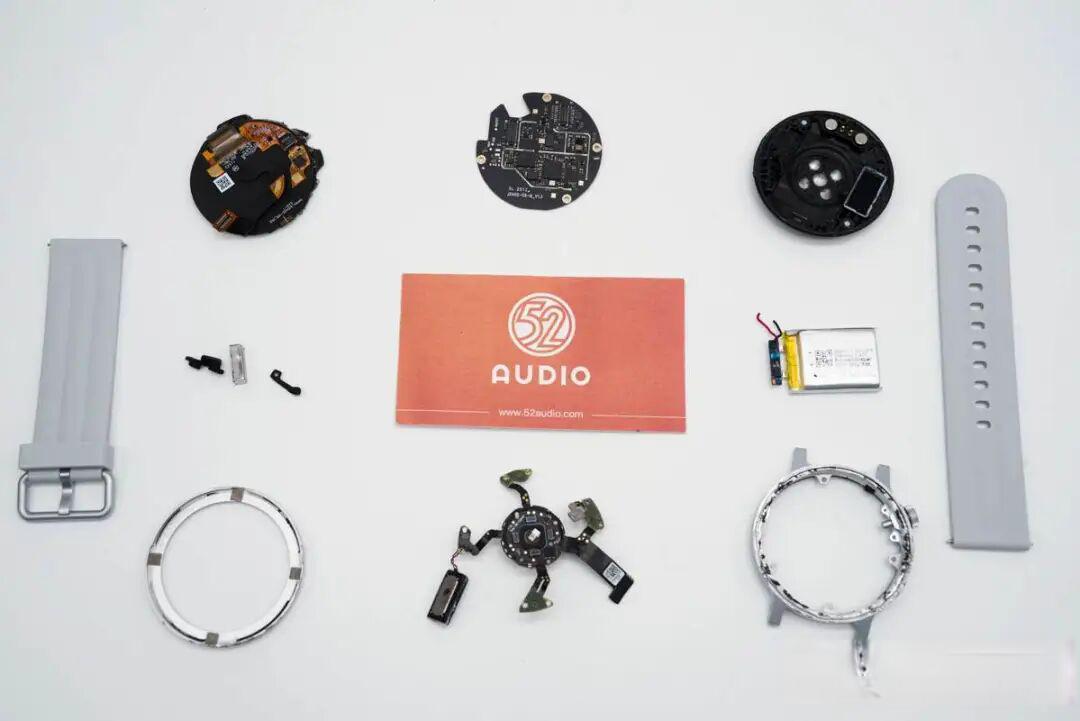

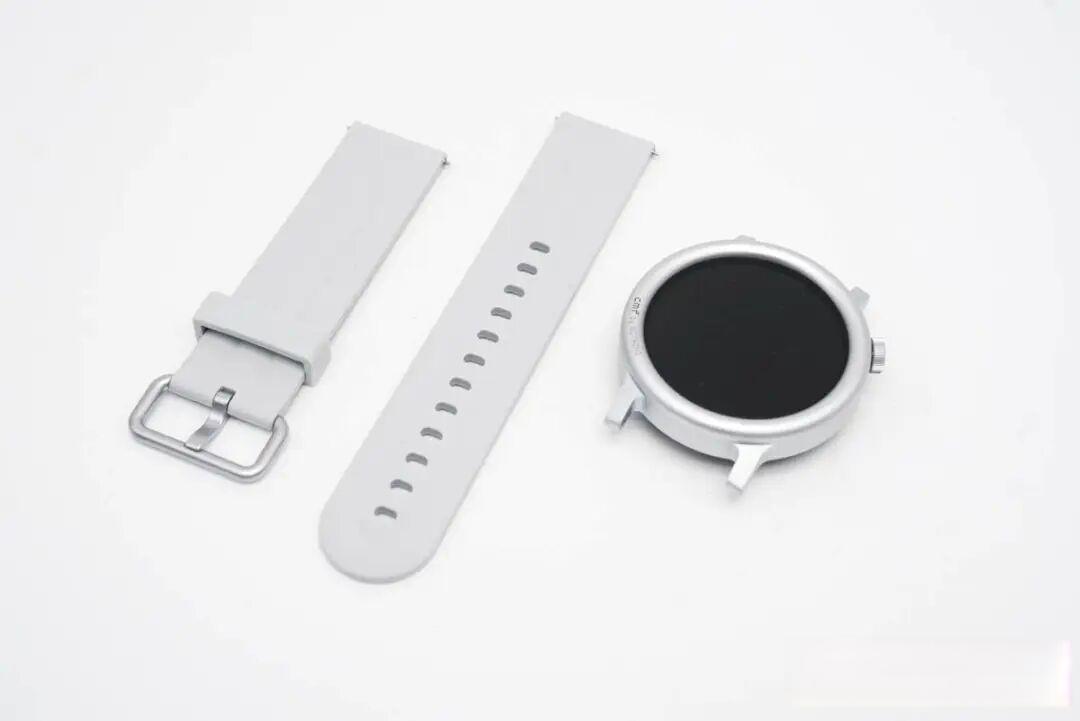

一款智能手表的流畅体验与丰富功能，背后离不开一颗强大且高效的“心脏”。通过对主板的细致观察，这颗来自炬芯科技的ATS3089C SoC的秘密被逐一揭开。
双核高集成
ATS3089C芯片的一大亮点是其MCU+DSP双核架构。这种设计并非简单的堆砌，而是通过高度集成，将图形加速引擎、Sensorhub模块、蓝牙射频、电源管理单元（PMU）、音频编解码器以及各类外设接口整合于单颗芯片之上。
这意味着，从驱动1.43英寸AMOLED屏幕的流畅显示，到处理131种运动模式的健康算法，再到实现蓝牙通话、本地音频解码和蓝牙推歌等复杂功能，均可由这一颗SoC独立完成，极大地简化了智能手表的内部结构设计，为更紧凑的机身和更稳定的性能提供了基础。
性能与功耗
在保证强大性能的同时，低功耗是智能穿戴芯片的生命线。ATS3089C系列沿袭了炬芯科技的低功耗设计技术，实测数据表现亮眼。
其MCU的功耗低至12uA/Mhz@3.8V，而在蓝牙BR和BLE保持双连接的状态下，功耗也小于100μA@500ms。相较于第一代产品，在典型应用场景下，其整体功耗降低了约20%。这一显著优化，直接转化为CMF Watch 3 Pro长达10天的强劲续航能力，解决了用户对电量焦虑的核心痛点。
视觉与交互
为了提升用户在视觉和交互上的体验，ATS3089C在图形处理能力上投入了大量资源。芯片采用了2D+2.5D的双GPU硬件加速配置，在保持低功耗的同时，能大幅提升图形处理效率，确保了UI界面的流畅顺滑。
此外，新增的JPEG硬件解码功能，让图片的压缩率提升了50%，而解码速度则提升100%。这不仅让图片加载更快，也为实现更为酷炫、动态的视频表盘功能提供了硬件基础，极大地丰富了手表的个性化体验。
连接与音频
作为一款智能设备，连接的稳定性和通话质量至关重要。ATS3089C支持最新的蓝牙5.3标准，并向下兼容，支持LE Audio（LC3编解码器），保证了数据传输的高效率和低延迟。
在音频处理方面，芯片集成了AI ENC（环境音消除）降噪技术。这项技术能够有效过滤通话过程中的背景噪音，显著提高声音的传输质量，为用户带来了稳定清晰的通话和录音效果，弥补了智能手表因拾音距离远而易受干扰的短板。
CMF Watch 3 Pro的拆解，清晰地展示了ATS3089C SoC作为技术核心的关键作用。它不仅在性能与功耗间取得了出色平衡，更以高度集成化的方案，为产品带来了流畅的视觉体验和可靠的交互能力。这颗芯片的应用，是否预示着未来智能穿戴设备将更加注重内部核心SoC的深度定制与优化？
