这是一份基于航空工程师实测经验的深度技术梳理，系统解析发泡与超轻质3D打印线材的工作原理、性能边界与真实打印表现。它不讲概念堆砌，而是用温度、流速、密度、强度等可验证参数，说明轻量化如何从材料端切实落地。
智能速览
发泡线材通过热激活膨胀实现体积倍增，ColorFabb LW-PLA体积膨胀近3倍，eSun ePLA-LW发泡体积比达220%
实测显示，优化打印参数后，零件密度可低至0.43 g/cm³，较标准PLA（1.25 g/cm³）减重达66%以上
主动发泡线材（如ColorFabb LW-PLA-HT、PolyLight 1.0）支持温度调控发泡程度，而非主动型则密度固定
轻质代价明确：拉伸强度下降，但1公斤发泡线材可产出约2公斤普通PLA等效体积的零件，单位体积成本反降
打印需更高温度（200–270°C）、更低流速（50–65%）、关闭风扇，并配合专用切片策略，否则易出现烧焦或层间弱粘
轻量化效果依赖‘材料+设计’协同：单纯换材仅解决部分问题，蜂窝填充、拓扑优化与发泡线材结合才能释放最大潜力
精华内容
当重量成为飞行器、遥控模型甚至穿戴装备不可妥协的硬约束，材料本身开始‘呼吸’——发泡线材不是简单变轻，而是通过可控微孔结构重构力学与热学边界。
为何必须减重
对空中应用而言，每克重量都直接影响升力效率与续航表现。作者作为飞行员兼航空工程师，其打印目标始终围绕‘能飞的东西’：儿童小飞机、自研遥控机、无人机原型。标准PLA密度约1.25 g/cm³，而ABS虽略轻但翘曲严重、有毒气体风险高，且需110°C加热床——多数桌面级设备无法满足。轻质PLA（LW-PLA）因此成为首个实用解，实测密度约为标准PLA的一半，即0.6–0.7 g/cm³，使初代空中打印件真正具备可行性。
发泡机制与实测密度

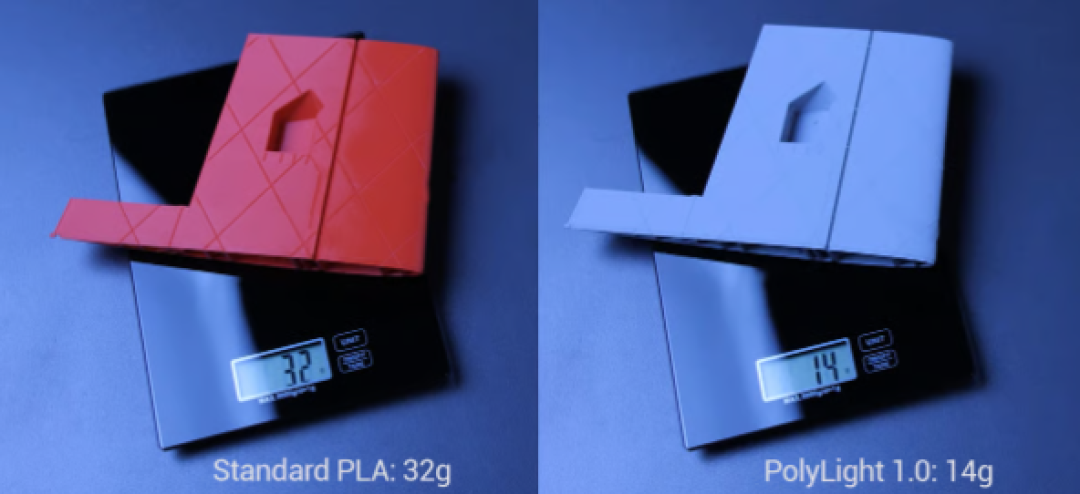

发泡并非随机起泡，而是由线材内嵌发泡剂在特定温度区间（如eSun ePLA-LW为210–270°C）受热分解产气所致。ColorFabb LW-PLA在250°C下体积膨胀近3倍，理论零件密度可压至0.42 g/cm³；其LW-ASA标称线材密度1.07 g/cm³，发泡后实测低至0.43 g/cm³，减重率达60%。对比PLA的1.25 g/cm³，该数值意味着相同体积零件重量下降65.6%，接近文中所提‘高达70%’的工程上限值。PolyLight 1.0同样实现2倍以上体积膨胀，验证了多品牌技术路径的一致性。
性能取舍与实测反馈
轻量化伴随明确性能折损：所有发泡线材拉伸强度均低于标准PLA，且非线性下降——减重50%不意味强度保留50%。实测中，eSun ePLA-LW在关闭冷却风扇时易产生烧焦点，但仅需开启5–10%风扇即可消除；ColorFabb与3DLabPrint线材则一次成型成功率高，表面哑光多孔均匀。值得注意的是，1公斤发泡线材在50–65%流速下，可产出约1.8–2.2倍体积的零件，单位体积材料成本实际低于PLA，抵消了单卷售价偏高的劣势。
可靠打印的关键参数

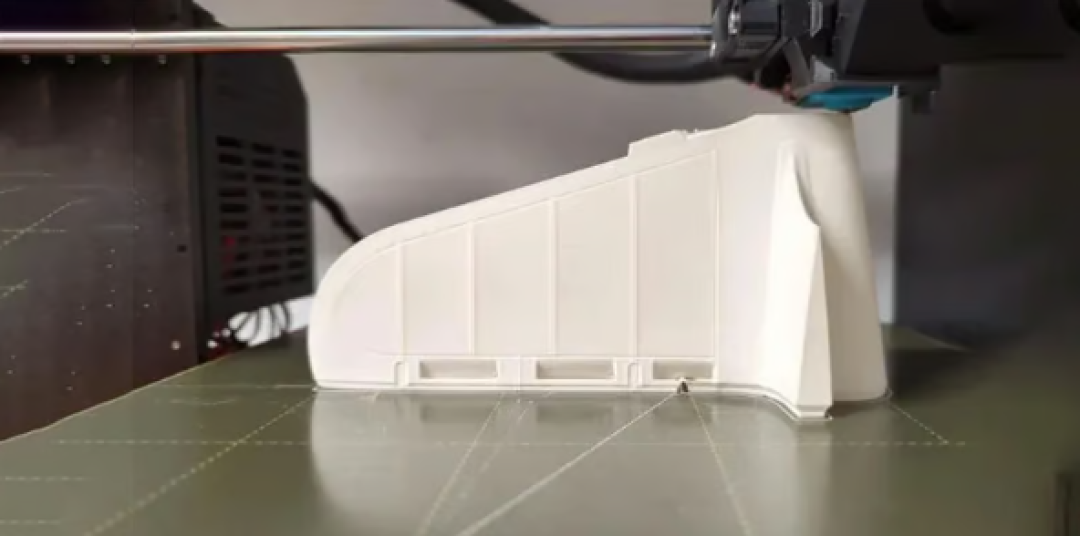

成功打印依赖四组硬性条件：热端温度必须≥200°C（eSun推荐250°C），否则发泡剂不激活；挤出流速需设为50%（切片软件中常称‘挤出倍率0.5’）；风扇必须关闭或极低速（≤10%），避免表层过冷抑制发泡；打印速度应降至标准PLA的50%。此外，ColorFabb提供2.85mm线径版本，配合0.8mm喷嘴可实现单层厚达0.6mm，体积打印速度提升40%以上。若参数失配，将导致层间粘结弱、尺寸收缩异常或表面粗糙。
材料与设计不可割裂
作者强调：‘轻质材料 vs 轻质设计’的讨论若脱离协同，便失去意义。在空客A380项目经验中，减重必须匹配MSNS（制造序列号）强制测试节点，存在‘足够好’的工程临界点。CAE软件可驱动拓扑优化与蜂窝填充，但生成式设计需以材料真实性能为输入——例如发泡TPU（VarioShore）在200–250°C下邵氏硬度可调，同一模型通过温控即可获得软包或硬壳两种终端特性。这意味着，最优解不在材料或设计单点突破，而在二者参数闭环验证。
发泡线材的价值，不在于替代PLA成为万能材料，而在于为重量敏感场景提供一条经实测验证的技术路径。它把‘减重’从结构设计的单一维度，拓展为材料行为、工艺窗口与功能需求三者的动态平衡。未来轻量化竞争，或将不再是‘谁更轻’，而是‘谁能在指定载荷、温域与寿命下，让轻量真正可靠落地’。
