拆解报告：LETRON立创普65W 2C1A氮化镓充电器LC-A301

前言

65W多口充电器通常都具备两个USB-C口和一个USB-A口，能够满足绝大多数场合的充电需求，得益于USB-C的通用性，一个充电器能够为笔记本和手机充电，深受用户青睐。充电头网拿到了立创普推出的一款2C1A三口65W氮化镓充电器，两个USB-C口支持功率盲插，并支持智能功率分配，非常实用。

下面充电头网就对立创普这款3口65W充电器进行拆解，看看内部使用了哪家的方案组合。

立创普65W氮化镓充电器外观

充电器采用PC材质白色外壳，表面磨砂抗指纹，整体风格简约。

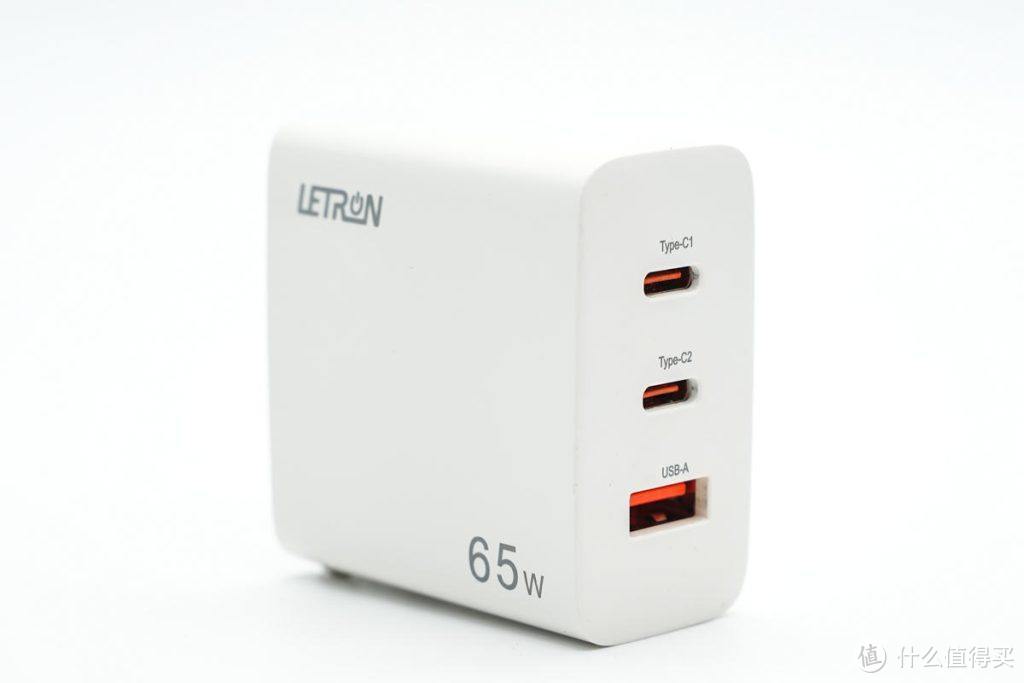

机身正面印有LETRON品牌和65W字样，表明充电器支持最大65W快充。

输入端外壳上印有充电器参数

型号：LC-A301

输入：100-240V~50/60HZ 1.5A Max

单口输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A、5-20V3A

USB-A：5V3A、9V3A、12V3A

双口输出：

USB-C1+USB-C2：45W+18W（63W Max）

USB-C1+USB-A：45W+18W（63W Max）

USB-C2+USB-A：5V3A（15W Max）

三口输出：

USB-C1+（USB-C2+USB-A）：45W+15W

制造商：深圳市立创普电源技术有限公司

充电器已经通过了CCC认证。

充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

另一端设有2C1A三个USB接口，均为红色胶芯，接口旁还印有区别标识方便使用。

测得充电器机身高度为52.59mm。

宽度为53.66mm。

厚度为28.1mm。

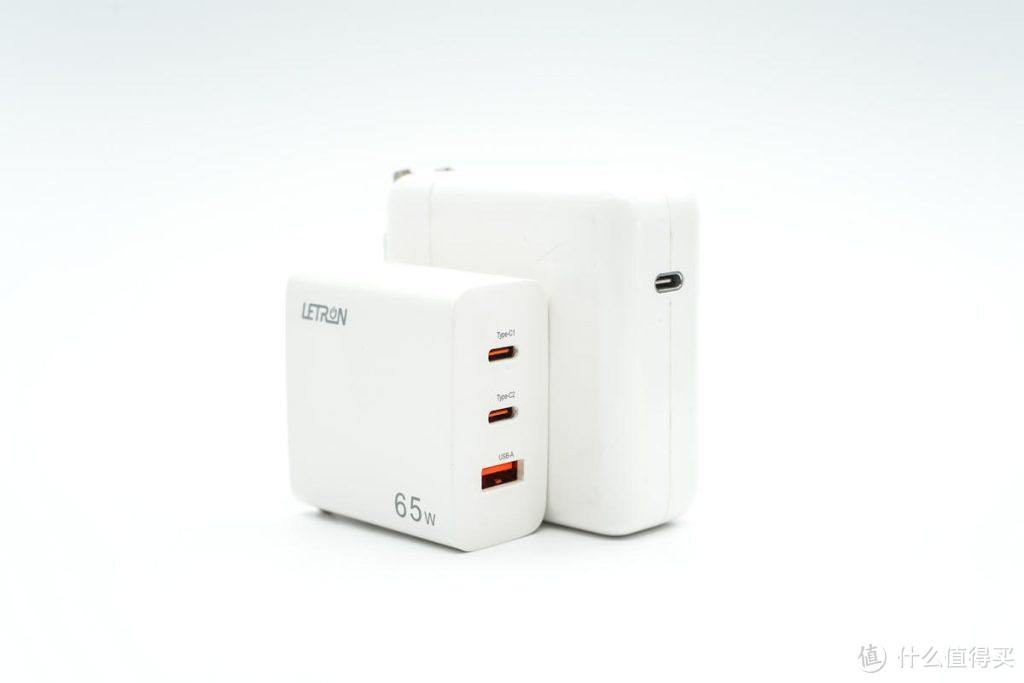

和苹果61W充电器对比，体积优势明显。

拿在手上的大小直观感受。

充电器净重约为111g。

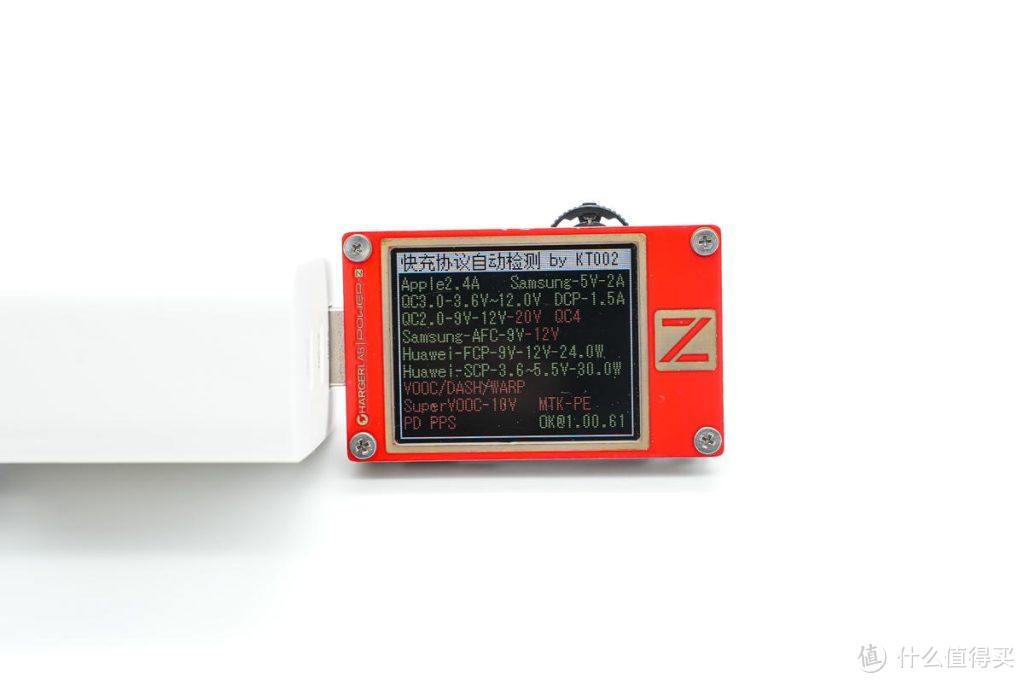

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

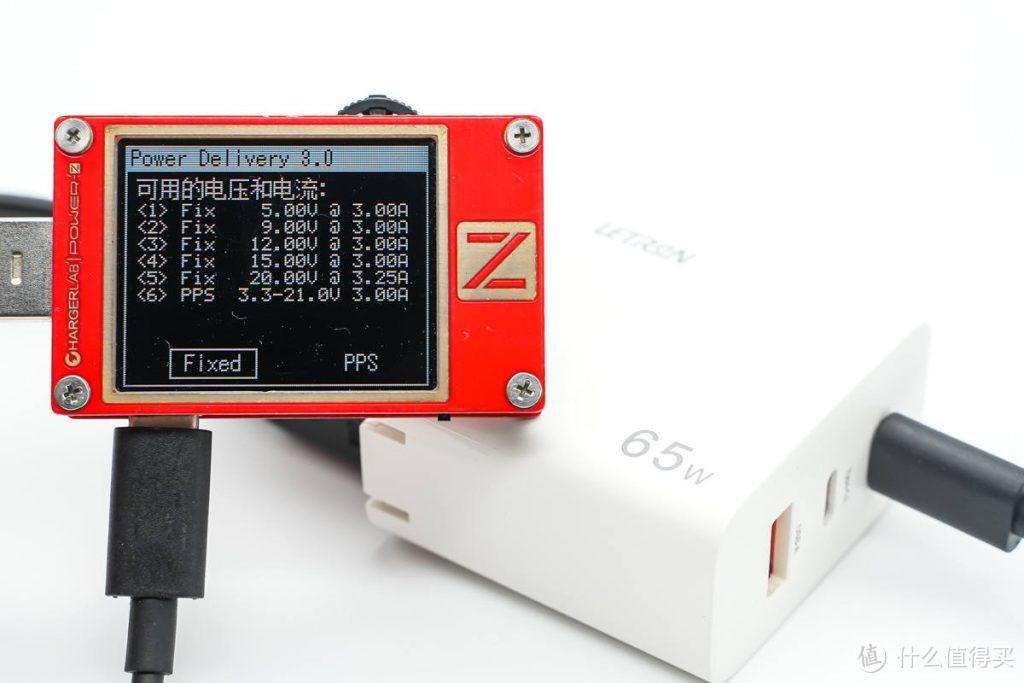

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

测得USB-C2口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

并且具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。

立创普65W氮化镓充电器拆解

对立创普65W氮化镓充电器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。

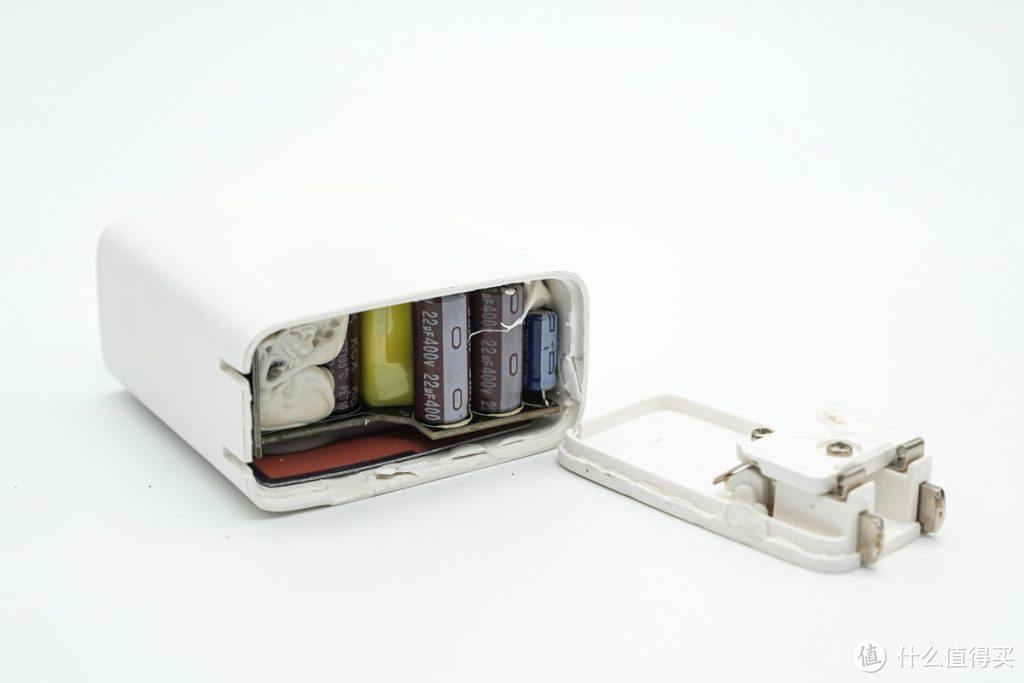

沿外壳接缝拆开充电器，插脚采用塑料板固定，通过金属弹片连接到PCB供电。

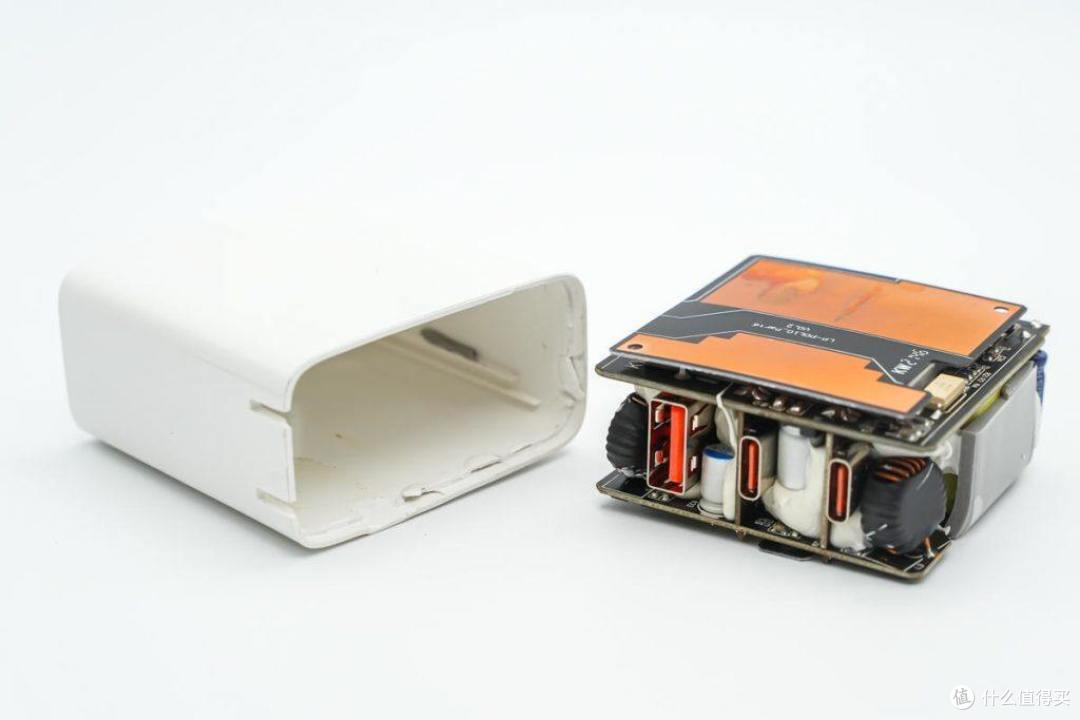

抽出充电器PCBA模块，PCBA模块通过导热垫粘贴两片PCB用于散热。

充电器PCBA模块背面粘贴的PCB特写，单面覆铜，起到屏蔽和散热作用。

另一面也粘贴PCB用于散热，侧面变压器位置还贴有导热垫。

使用游标卡尺测得PCBA长度约为48.16mm。

PCBA模块宽度为48.72mm。

PCBA模块厚度为24.17mm。

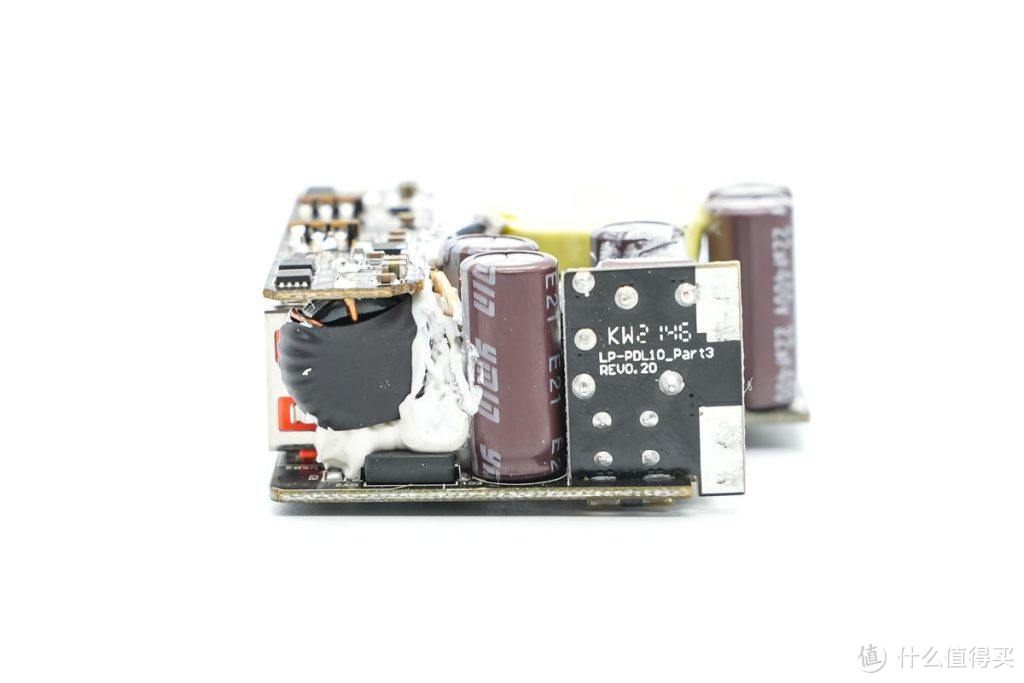

充电器PCBA模块输入端焊接一块小板，小板上焊接保险丝和EMI电路。

次级侧垂直焊接USB-C输出母座小板，并在小板上焊接降压电路小板。

PCBA模块正面一览，变压器采用黄色胶带包裹绝缘，上方和右侧是高压滤波电容，右侧小板上焊接保险丝和EMI滤波电路。下方小板上焊接二次降压电路。

PCBA模块背面焊接整流桥，合封氮化镓芯片，反馈光耦和同步整流电路。初次级之间镂空开槽插入麦拉片加强绝缘。这款充电器采用反激开关电源设计，固定电压输出，输出电压通过两路独立的降压芯片，由协议芯片根据负载需求，调节输出电压，下面我们就从输入端开始了解各个元器件的信息。

充电器PCBA模块上垂直焊接一块小板，用于连接插脚供电。

输入端垂直焊接的小板上焊接保险丝，安规X2电容和共模电感。

小板背面没有元件，两片大面积触点用于输入取电。

输入延时保险丝来自贝特电子，出料号932，规格为3.15A 250V。

灰色安规X2电容特写。

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘。

输入端整流桥来自晶导微，型号ULBF810，是一颗8A电流，耐压1000V的整流桥，具有高浪涌电流能力。

高压滤波电容来自永铭，KCX系列小体积快充电容，规格为22μF 400V，5颗并联，总容量为110μF。

差模电感外套热缩管绝缘。

初级主控芯片内部集成氮化镓开关管，芯片丝印EGL8 SKD1399D1，来自Elevation Semiconductor，提供集成GaN的合封芯片。芯片实际型号为HL9550，内置170mΩ氮化镓开关管以及多模式PWM控制器，集成高压启动，降低待机功率，外围元件精简。

HL9550采用DFN5*6封装，独特的焊盘设计将功率走线和控制走线分开，降低快充设计布线难度。芯片具有不同开关频率和模式可选，满足多种场合应用。

三颗0.56Ω 1206封装电阻并联，用于检测初级电流，左侧RCD吸收电路用于吸收变压器初级绕组的漏感能量。

为HL9550供电的电解电容，来自AiSHi，规格为50V 10μF。

变压器采用绝缘胶带严密缠绕，输出采用多层绝缘线，采用ATQ2417磁芯。

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1471K，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

另一颗贴片Y电容同样来自特锐祥，规格相同。

同步整流控制器来自华源半导体，丝印903A，实际型号为HY903，是一颗数字多模式同步整流控制器，支持低侧应用，无需辅助线圈供电，芯片支持DCM，CCM和QR工作模式，支持3-25V输出电压范围，满足USB PD快充应用。

HY903内置的驱动器具有高电流驱动能力，可搭配低导阻的同步整流管获得更低的损耗。栅极驱动器钳位电压为8V，适配多种同步整流管。高集成度多功能的设计降低了成本，并优化了用户体验。

充电头网通过拆解了解到，该芯片已经被绿联65W 2C1A快充充电器、LETRON 45W 1A1C双口快充充电器、魅族手机30W充电器等产品采用，获得市场认可。

同步整流管来自长晶科技，型号为CJAC80SN10，是一颗耐压100V的NMOS，导阻为6.2mΩ，采用PDFN5*6封装。

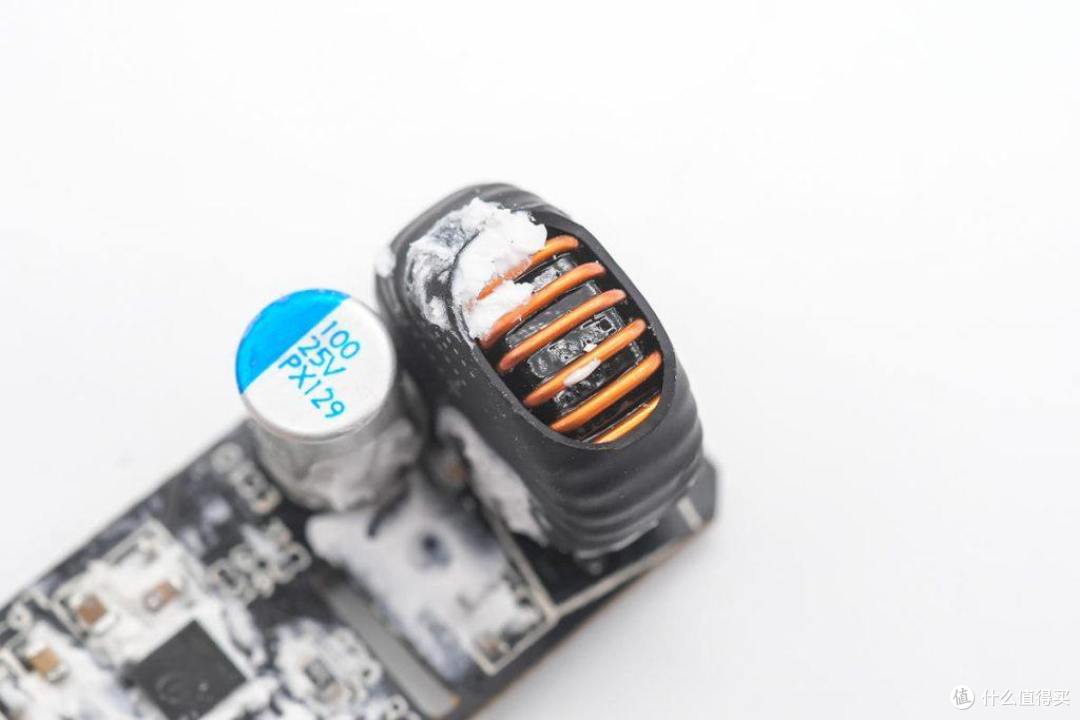

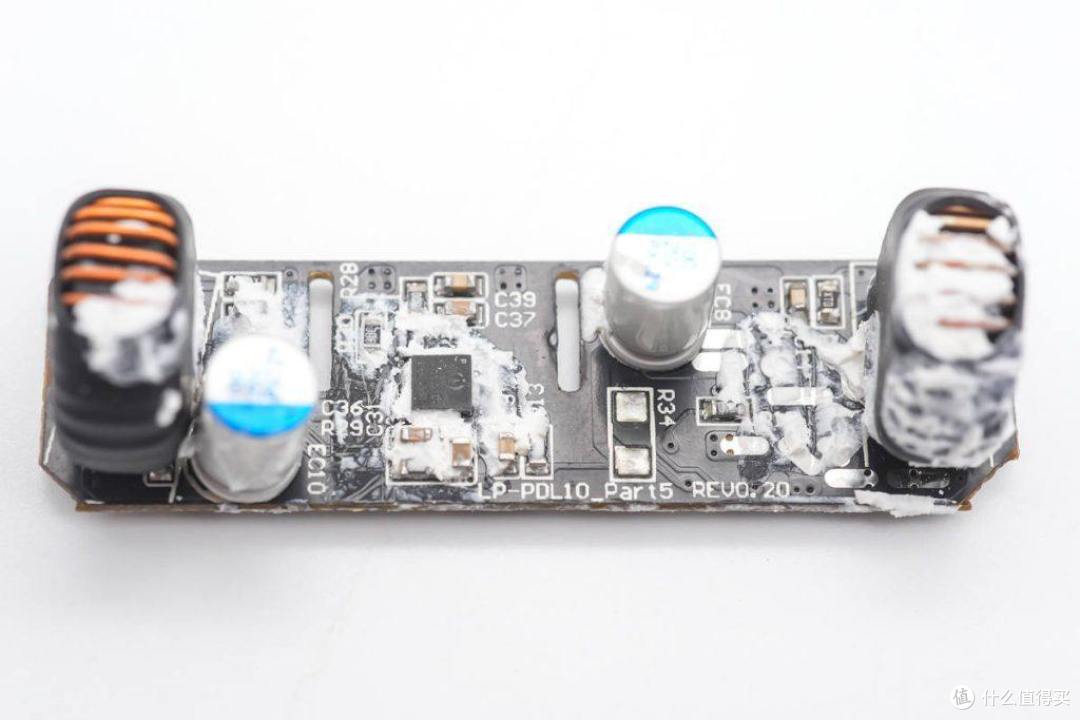

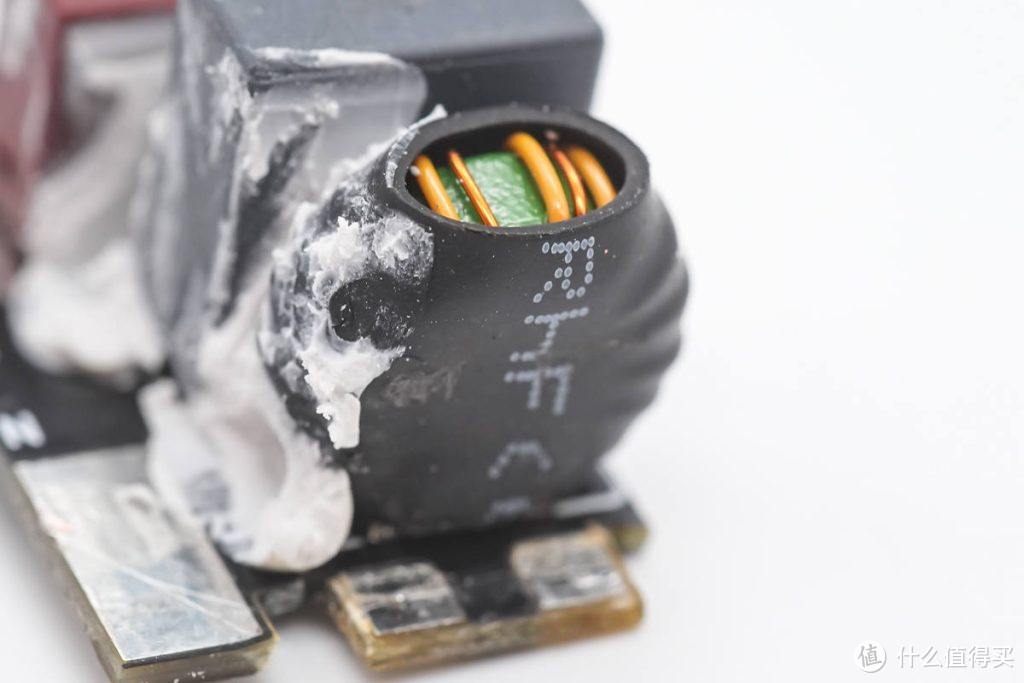

输出侧两个USB-C母座焊接在小板上，小板上方是一条PCB板，上面焊接两路降压电路，分别用于三个接口的降压输出。在小板之间的空间内是降压电感与滤波电容，并大量打胶固定。

两颗滤波电容来自丰宾，PM系列贴片固态电容，规格为270μF 25V，两颗并联用于同步整流输出滤波。

USB-C1母座小板特写，正面焊接USB-C母座。

小板背面焊接一颗协议芯片。

USB C1协议芯片采用云矽半导体XPD737，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外，还支持小米CHARGE TURBO 27W协议，华为10V高压SCP协议。

XPD737内部集成 10mΩ VBUS 通路管，并且集成10mΩ电流检测电阻，支持完善的保护功能，降低外围元件数量，同时支持云矽半导体私有的XPD-LINK通讯，支持多颗协同使用，满足多口充电器应用，从而简化电路，降低成本。

充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

USB-C2母座小板特写，正面焊接USB-C母座和一颗VBUS开关管。

背面焊接一颗协议芯片和电流检测电阻。

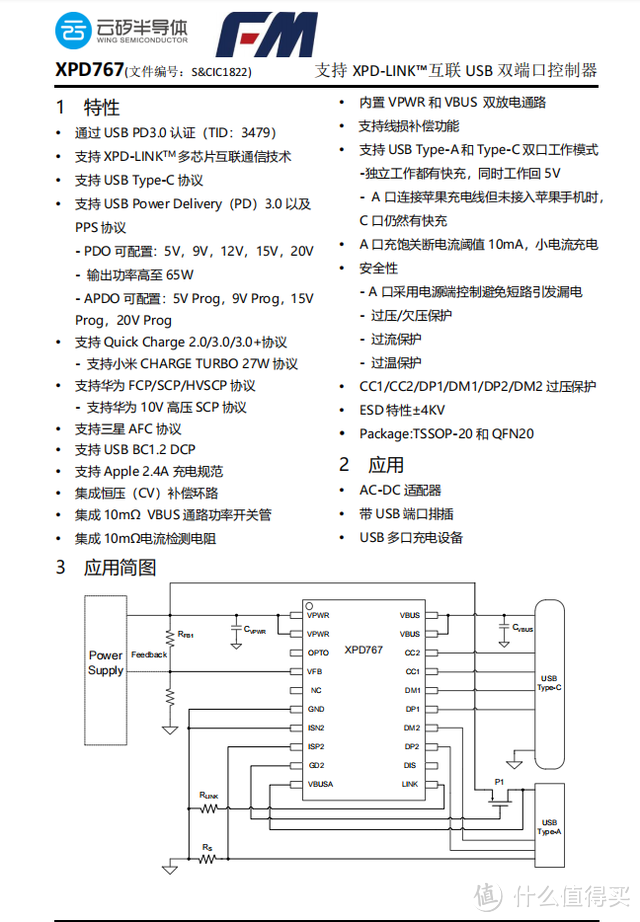

USB-C2和USB-A口的协议芯片采用云矽半导体XPD767，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本，具有TSSOP-20和QFN20封装。

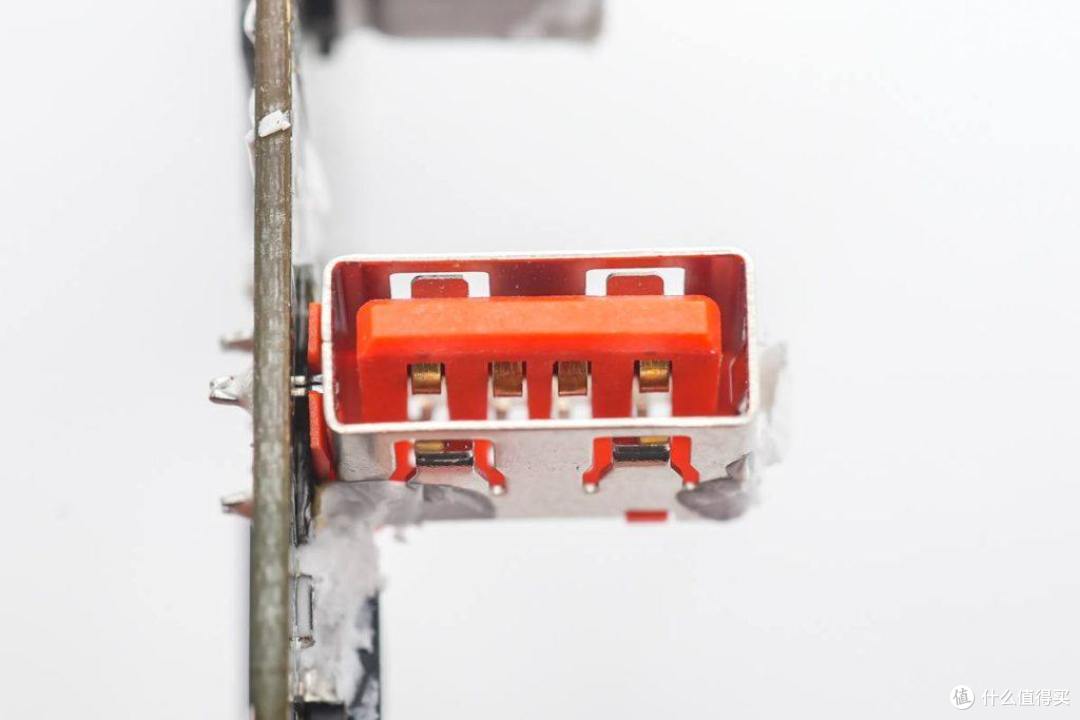

其中XPD767内部集成的VBUS管和检流电阻用于USB-C2口输出，外置的VBUS开关管和电流取样电阻用于USB-A口过流保护和输出控制。
