写在前面

昨天发布了一篇威联通的QNA-T310G1S/G1T的评测文章，大家可能有点被价格劝退了吧。





OWCThunderboltProDock扩展坞带SD卡雷电3USBTYPE-C万兆网口4788元京东去购买



威联通（QNAP）QNA-T310G1SThunderbolt3雷电3转换10GbE万兆网络、存储转换器1599元京东去购买

顺便提一嘴，昨天关于该网卡的万兆测速翻车严重，10G的网卡硬是就跑了7个G出来，我还以为是Mac mini雷电带款的问题。结果今天事实啪啪打脸，两台Mac同时接上万兆，双向均能跑满万兆。

今天本薇先教大家如何在Mac上手搓一张万兆网卡，至于怎么翻车就请看最后一部分测试结果了。

注：本文适用于Mac支持的所有外接PCIE设备，比如采集卡、intel芯片Mac外接显卡等，不仅仅限于万兆网卡。带雷电接口的小主机可选用本方案获得更大的扩展性能，比如外接独显等。

配件准备

首先，你需要准备一张雷电核心板卡，最好是雷电转M.2，通俗点来讲就是雷电硬盘盒，最好使用JHL7440芯片；

阿卡西斯USB4.0硬盘盒NVMeM.2移动固态硬盘盒雷电3适用Type-c笔记本台式机电脑SSD固态外置硬盘盒TBU405629元该硬盘盒尺寸为100*52*14mm，材质为铝镁合金，硬盘协议为NVME，接口兼容雷电3/4，向下兼容USB3.2/3.1/3.0.2.0。京东去购买

雷电核心板

然后，准备一个M.2转PCIE插槽的配件，大概长这样；

pci-e转固态硬盘延长线支持3.0x4m.2转pcieNVMESSD转接线4X9.8元天猫精选去购买

M.2转PCIE

还需要准备一个为万兆网卡或其他设备供电的电源（DC转大4pin），这种一般是给外接风扇用的。除了大型独立显卡外，30W的一般够用了。如果是无需外接供电的独显，需要75W电源。大型独显就请直接准备独立电源即可；



科铂12V风扇外接电源DC12v转大4P小4pin变压器220V转D型口大4P接口12V-2A73.1元京东去购买

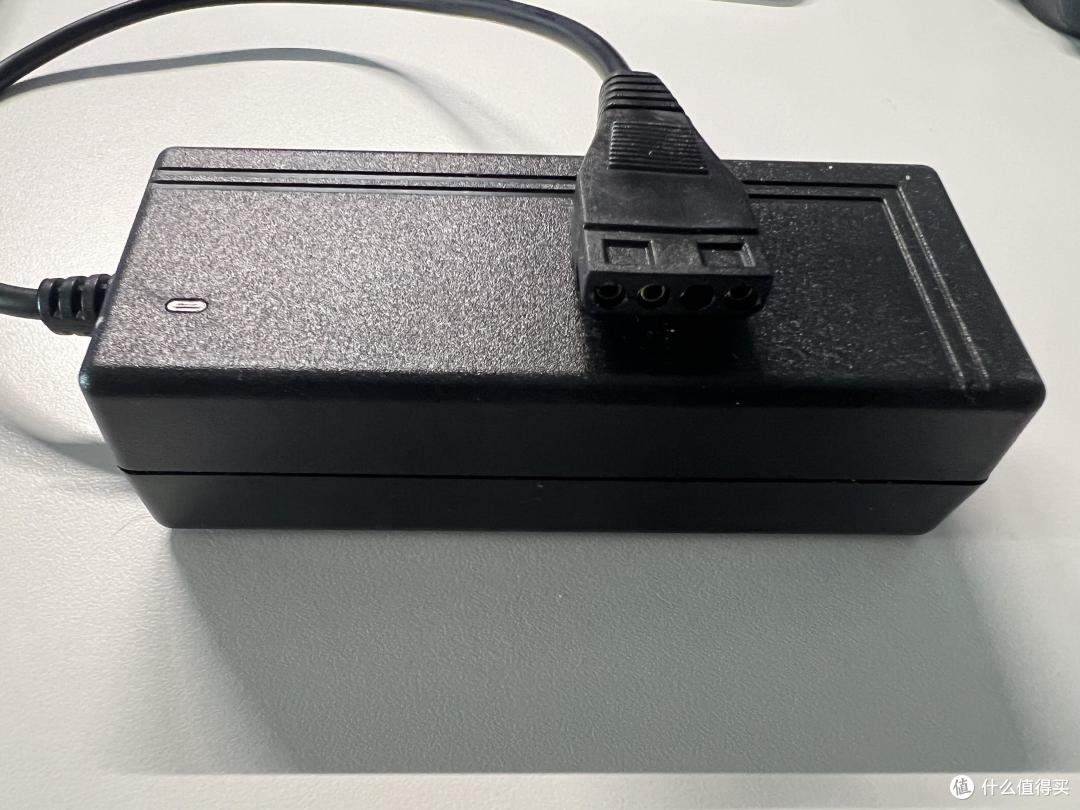

大四pin外接电源

然后再根据你的M.2转PCIE插槽的电源接口，加一根电源转接线连接电源（如上图所示，这个卖家一般会提供，一般是SATA接口），所以这里还需要一根大4pin转SATA电源线；



山泽SATA电源线台式主机电脑硬盘连接线大4pin转15pin转接线转换线延长线UK-205.8元京东去购买

最后，准备一张万兆网卡（推荐威联通同款AQC107，hpe万兆网卡等X520方案需要刷ID才能支持），再加一根便宜大碗的雷电3数据线即可。



EB-LINKPCI-EX4万兆单口服务器网卡AquantiaAQtionAQC107芯片10G电口网络适配器支持速率自适应780元京东去购买

就本方案再次感谢某位小黄鱼大佬，这位大佬提供了本次全部配件以及刷好ID的万兆网卡。

成品展示

零件有点多，稍微有点凌乱，组装效果：

成品效果

如果有能力的小伙伴可以自己3D打印个壳子自己装进去固定一下。

顺便⚠️一下各位：万兆网卡在不加散热的情况下运行时温度非常高，不要随便碰网卡表明，不要问我是怎么知道的！

测试

系统显示

系统识别到PCI设备：

系统识别PCI设备

以太网设备

雷电设备识别

再看一下网络设置：

网络设备显示

插上即免驱，非常方便，这里x540网卡已经改过ID，所以可以免驱识别。

美中不足的是，这张网卡只支持100M/1000M/10000M网速，不支持五速。而且这类网卡MTU最大只能开到2034，比较遗憾。

手动更改模式

测速

本次测速设备使用Mac mini外接威联通万兆网卡，磊科G6S交换机，两款产品评测详见下面链接。

内网speedtest服务器测速：

内网speedtest测速

所以昨天Windows端糟糕的测试成绩只是八字不合吗？

Mac mini做服务端：

单线程测速：

单线程测速

8线程测速：

多线程测速

MacBook Pro做服务端：

单线程测速：

单线程测速

8线程测速：

多线程测速

事实证明，两台Mac之间万兆打流是能跑满带宽的，昨天只是因为用了Windows测速，所以跑不满。昨天文章大翻车啊。

所以威联通QNA-T310G1S/G1T的测速结果以本文为准。

总结

手搓雷电三万兆网卡价格大概是威联通雷电三万兆网卡的三分之一左右，效果大致能达到80%左右（因为不是五速且不能开9000巨帧所以扣分），但是万兆网速是可以跑满的。因此实际效果相较于这个价格已经很值了。个人测试了几天，使用都比较稳定，预算不足的小伙伴可以尝试一下。
