逢6必火？13600KF与 B760M首发测试
2023-01-04 10:26:30
4点赞
6收藏
1评论

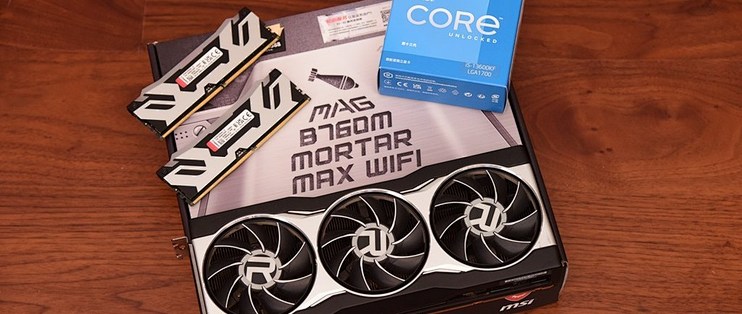

一、逢6必火？
在12代酷睿的日子里，i5-12490F和低端B660M，12600K与高端B660M，上下通吃，打出了一片天。INTEL这边的产品好不热闹。
到了13代酷睿，一直缺少一款能打的”6”系列主板，千呼万唤，B760M终于出来了，它到底怎么样呢？
二、硬件

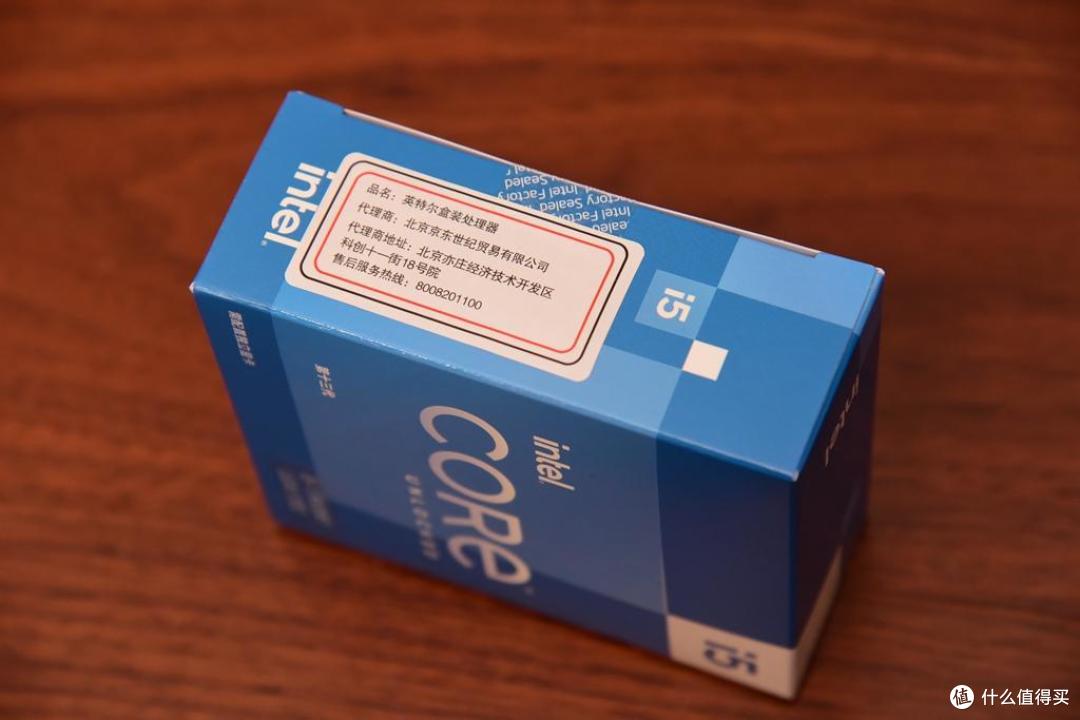

CPU

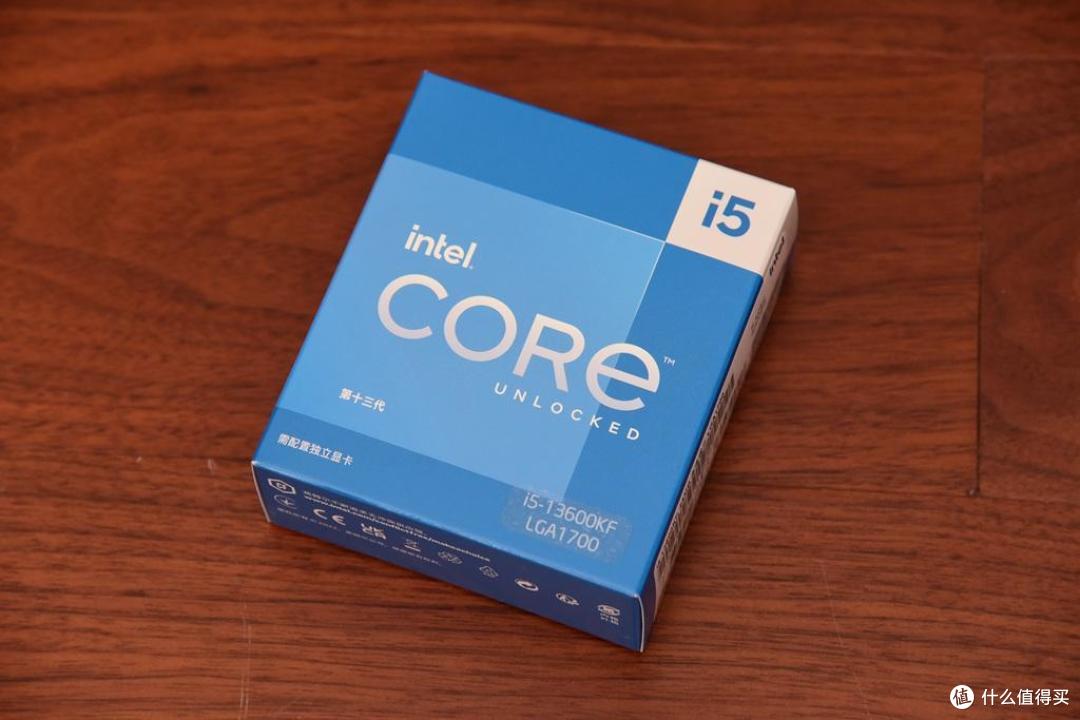

逢6必火！13600KF是INTEL的13代酷睿主力产品，少量了核显，可以降低成本和售价，核心代号为“Raptor Lake”，采用了LGA 1700插槽。Alder Lake使用了7nm ESF增强版制造工艺。架构方面，13600K继续使用了大小核心的架构方式，拥有6个大核心和8个小核心，其中6个高性能核心支持超线程技术。所以，13600KF的最终规格是14核心20线程，二级缓存20MB，三级缓存24MB。基础频率3.5GHz，睿频模式下5.1GHz，TDP为125W。
在内存规格方面，支持DDR4-3200和DDR5-5600两种规格，同时还支持PCIe5.0规格，最高支持256GB的内存。指令集方面支持 FMA3 等指令集最。
主板：
主板使用了微星代号为迫击炮的B760M MOTRAR MAX WIFI主板，微星的迫击炮系列一直都主打性价比，方便了预算有限同时有一定需求的玩家。而代号MAX的产品，配置是最全面的。
微星迫击炮B760M MOTRAR MAX WIFI主板，支持TPM2.0，全面兼容WIN11。售后方面，依然支持个人送修，非常良心。
开箱

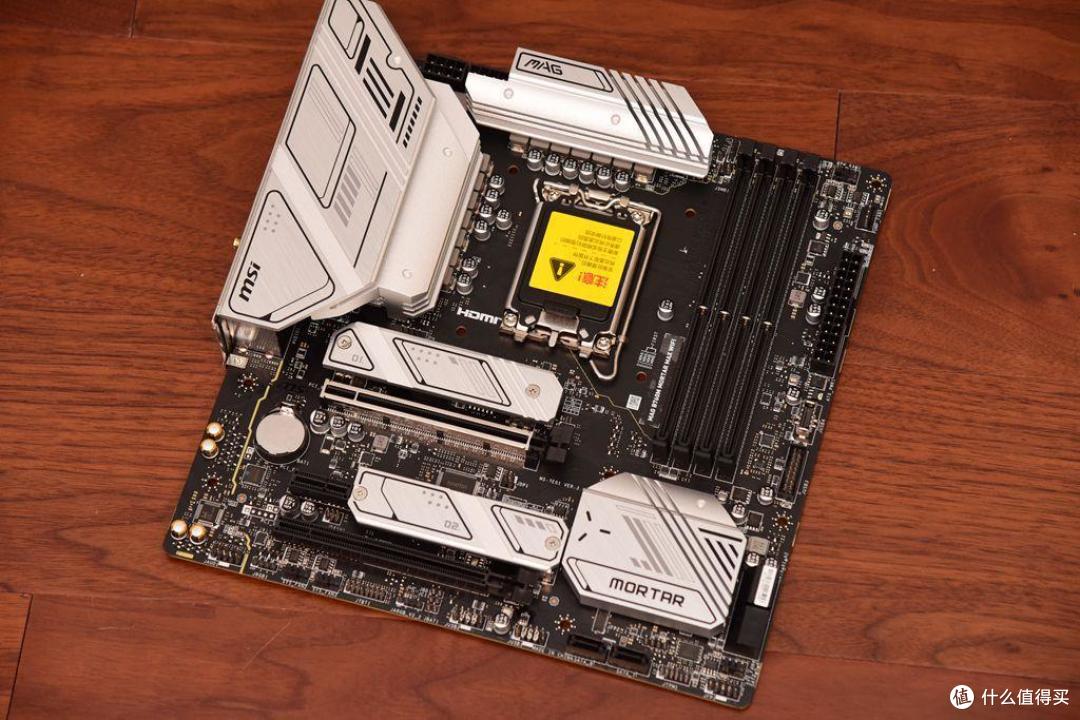

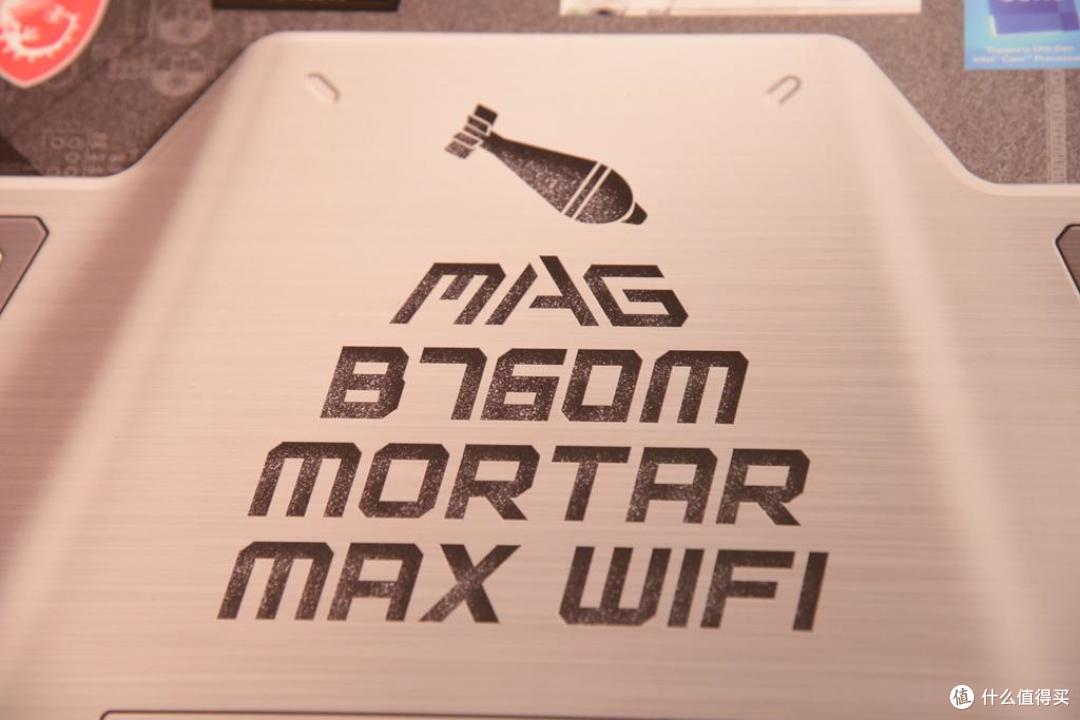

微星B760M MOTRAR MAX WIFI采用了6层PCB设计，继承了迫击炮系列的黑白灰三色风格。
主板的供电电路部位都分别覆盖了扩展型银白色铝质散热片，除了颜值好看，散热性能也非常可靠。
针对13代酷睿性能的提升，对供电的要求也进一步提升，主板的CPU供电部分得到了加强，采用了12路数字供电设计，最大可提供75A电流，为CPU提供充分的能量动力。
主板的CPU独立供电接口为8+8PIN形式。

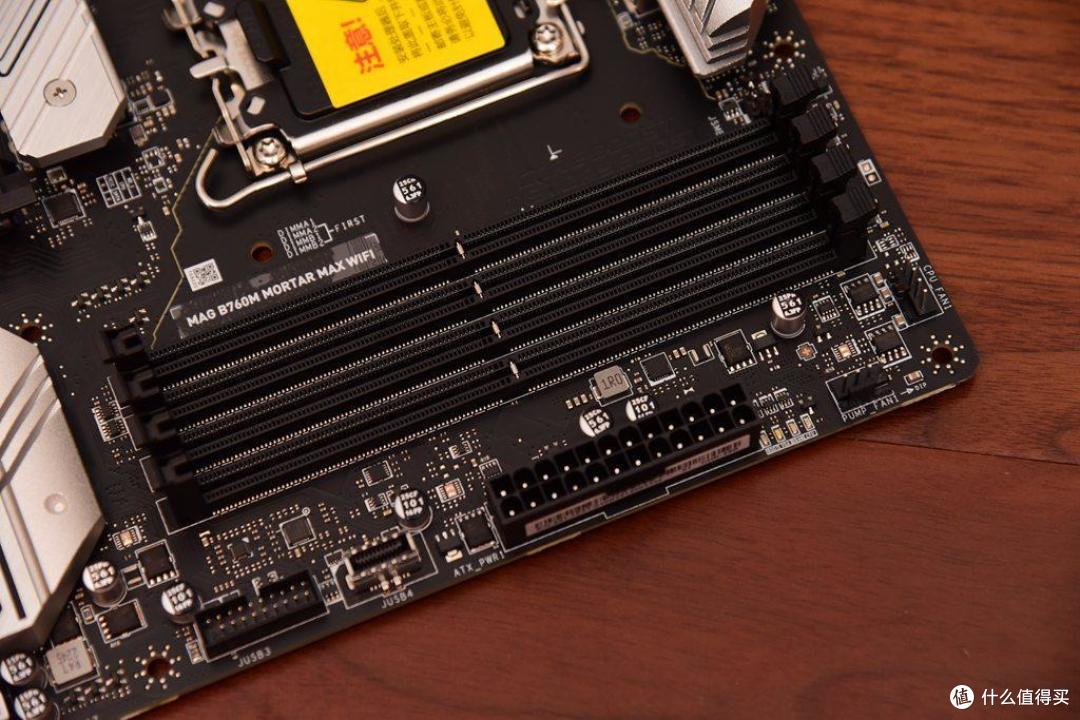

内存插槽数量为4条，支持DDR5内存，加强了CPU和内存供电，超频频率最高可达70000MHz，双通道组建位置已经标注。可惜缺少了合金装甲的插槽保护。旁边有USB3.2 GEN2 TYPE-C前置插槽。
主板的南桥芯片覆盖有小面积散热片，下方有6个SATA接口，采用了4横2纵的设计。

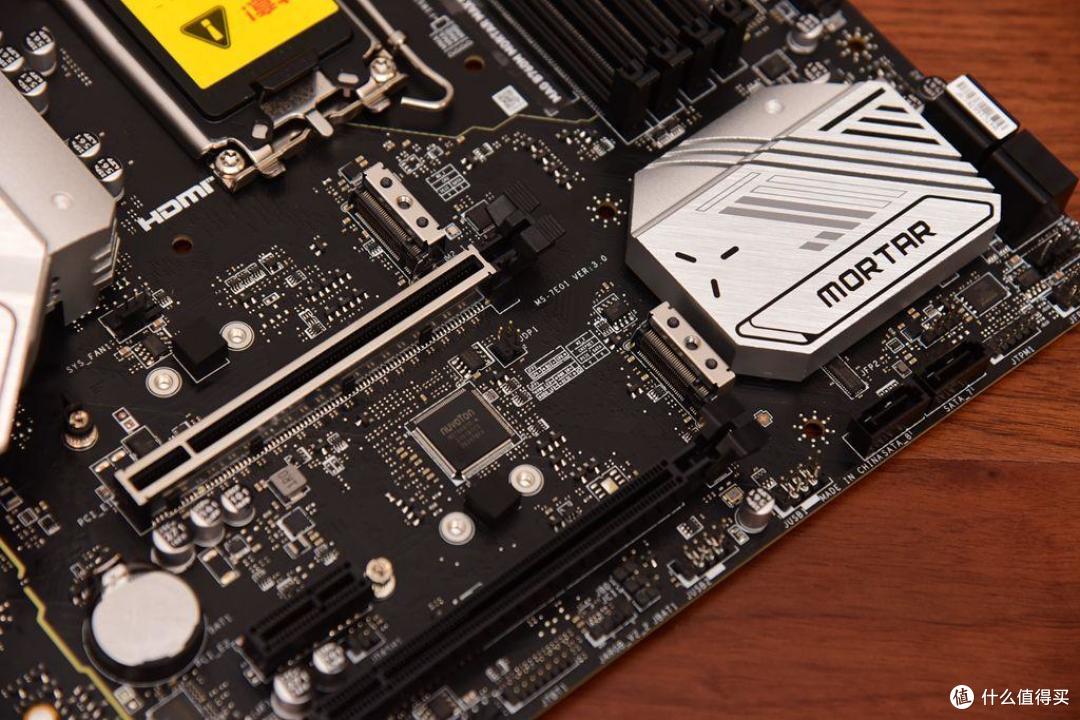

主板配备了3条PCI-E标准插槽和2个M.2插槽。音频部分与其他部分采用了分隔式设计，避免干扰产生杂音。
3条PCI-E插槽中，最上方1条为PCI-E5.0x16插槽，为加固合金插槽，最下方1条为PCI-E4.0x16插槽，中间1条为PCIE3.0x1插槽。
2条M.2插槽都是GEN4x4规格，最大可实现64Gbps传输速度。
主板的IO区安装了护盾，主要有1组音频接口。网络方面有INTEL的AX201网卡及天线接口，支持WIFI6E传输标准，1个2.5G LAN接口。视频方面有HDMI 2.1和DP 1.4接口。USB方面，主板后置提供了8个USB接口，4个USB2.0接口，3个USB3.2 GEN2 A型10Gbps接口，1个USB3.2 GEN2x2 20Gbps TYPE-C接口。
内存：
HYPERX品牌打包出售之后，金士顿在内存领域启用了自己的FURY品牌。FURY品牌有多个系列的产品，叛逆者RENEGADE属于FURY的高端产品。
金士顿一直以来的终身质保完全延续了下来。
打开包装

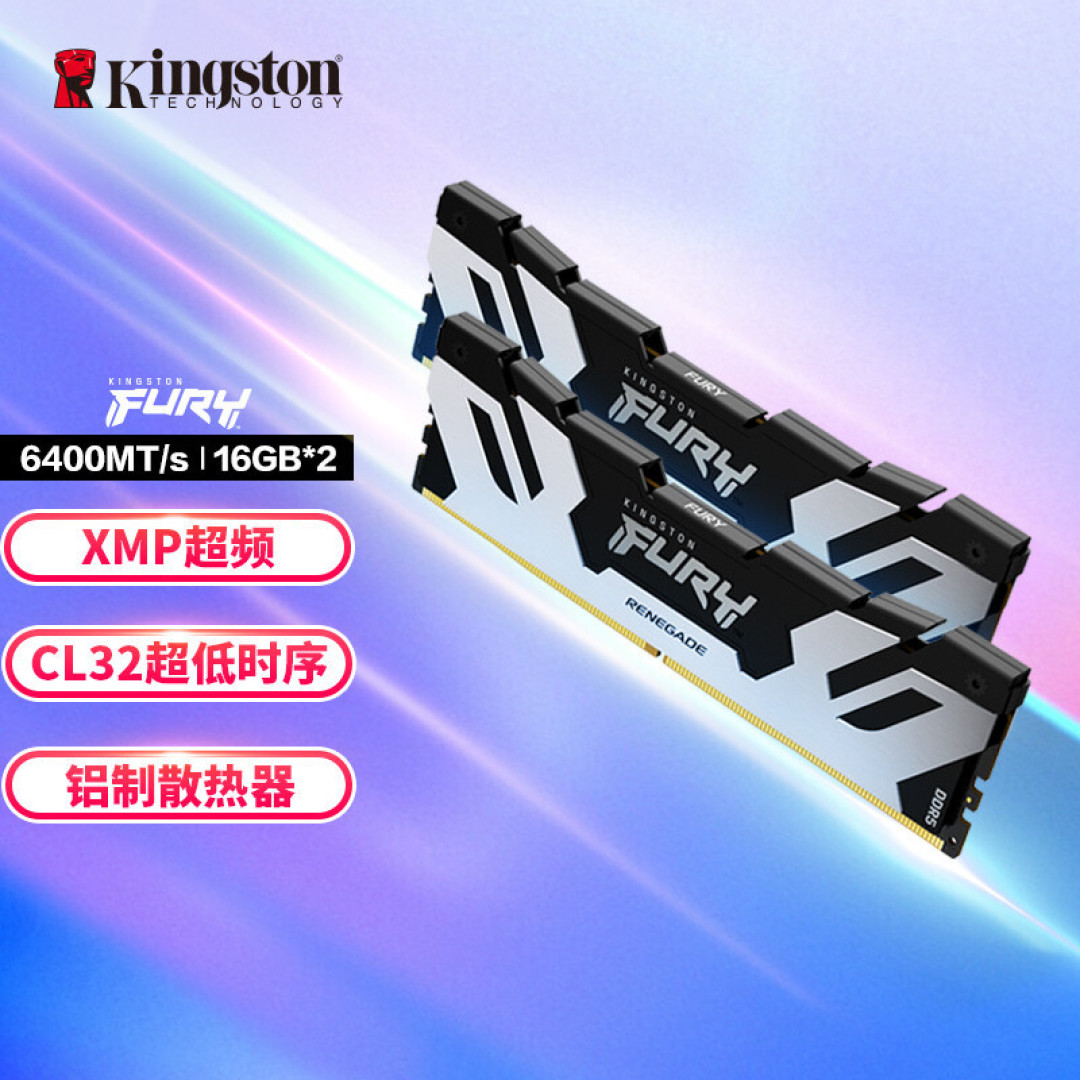

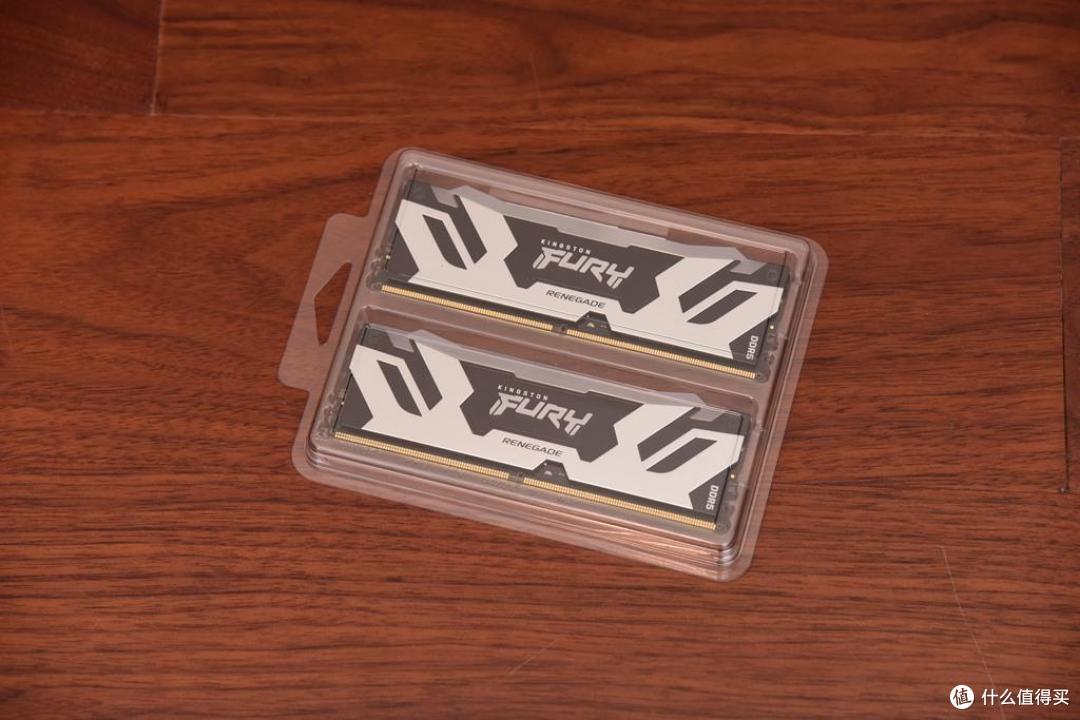

看到FURY叛逆者RENEGADE内存的第一眼，非常霸气。
内存的外面依然走的是凶悍风格，另外更加突出了FURY品牌。

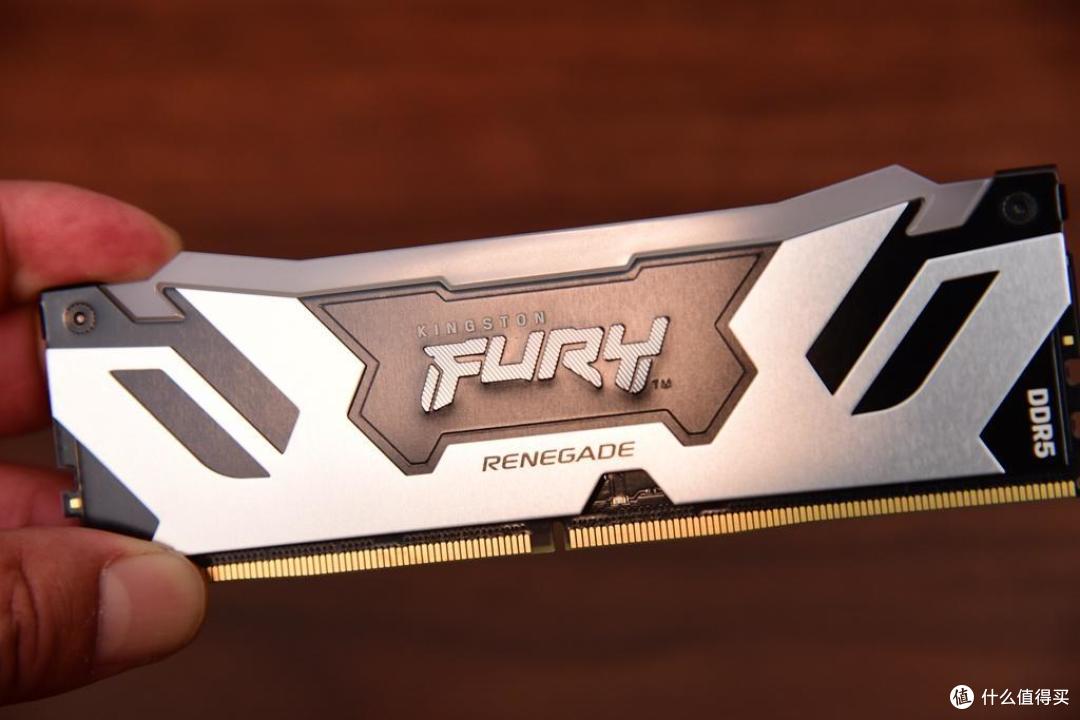

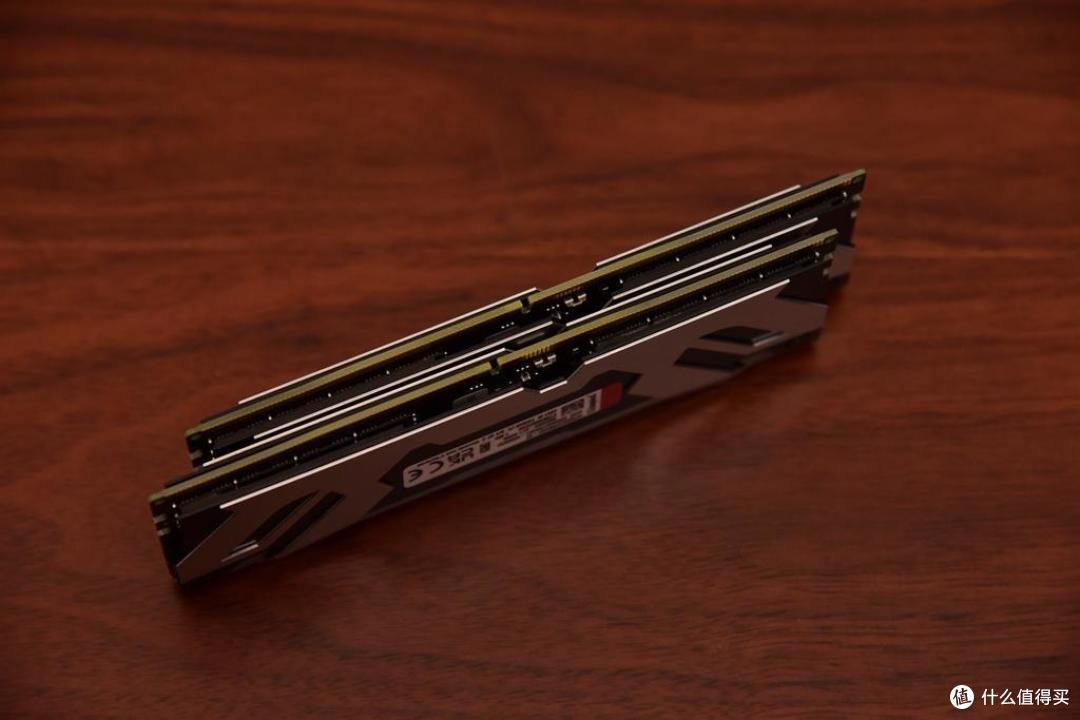

内存外侧附加了散热片，黑色金属材质，非常厚实，棱角比较分明，非常凌厉。散热片正面为FURY字样，正面顶部为RENEGADE字样。
叛逆者RENEGADE内存，支持EXPO和XMP2.0技术，无需设置即可实现理想频率，最高工作频率为6000MHz。
内存条支持RGB灯光效果，散热片非常厚实。内存的默认工作频率为4800，打开EXPO功能后，可以直接到6000MHz频率。
显卡：
显卡没什么多说的，前一段时间收来的矿卡RX6800，价格还算OK，2K出头。

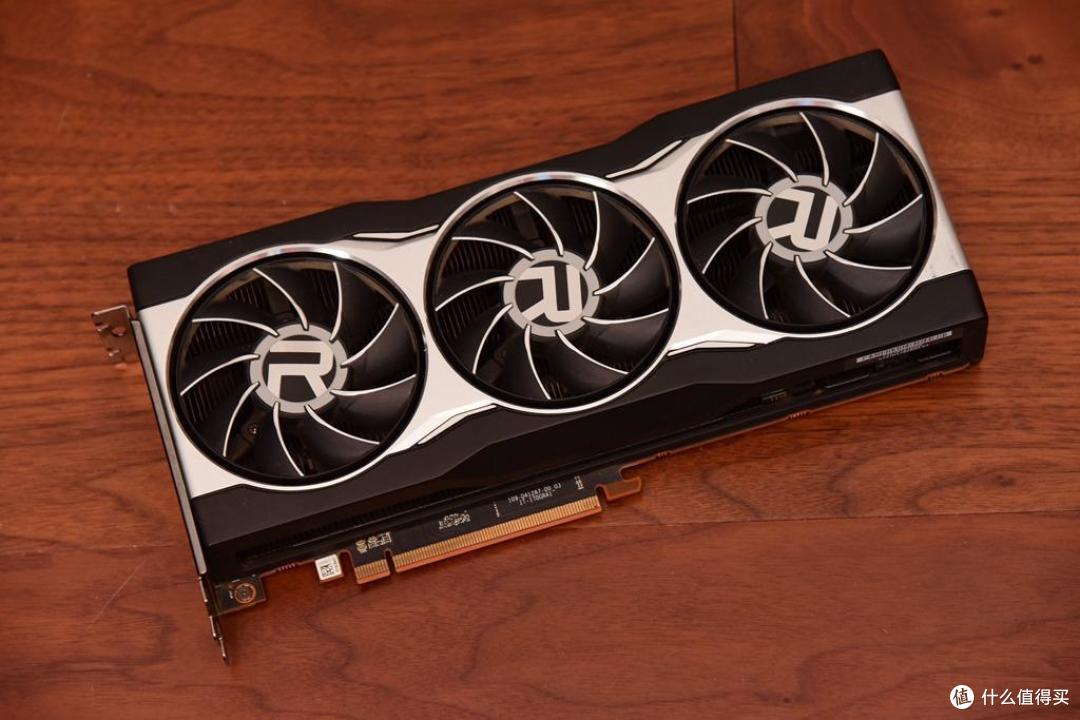

AMD公版RX6800造型为三风扇，RX6800核心为NAVI 21，渲染单元单元3840个，光栅单元96个，纹理单元240个，默认频率1815MHz，BOOST频率2105MHz。显卡位宽256Bit，显存容量16GB，规格GDDR6，等效频率16000MHz，供电接口8+8PIN。
公版RX6800用料扎实，非常沉，RX6800最大的优点是只占用了2个PCIE位置，对于小机箱来说，兼容性难能可贵。

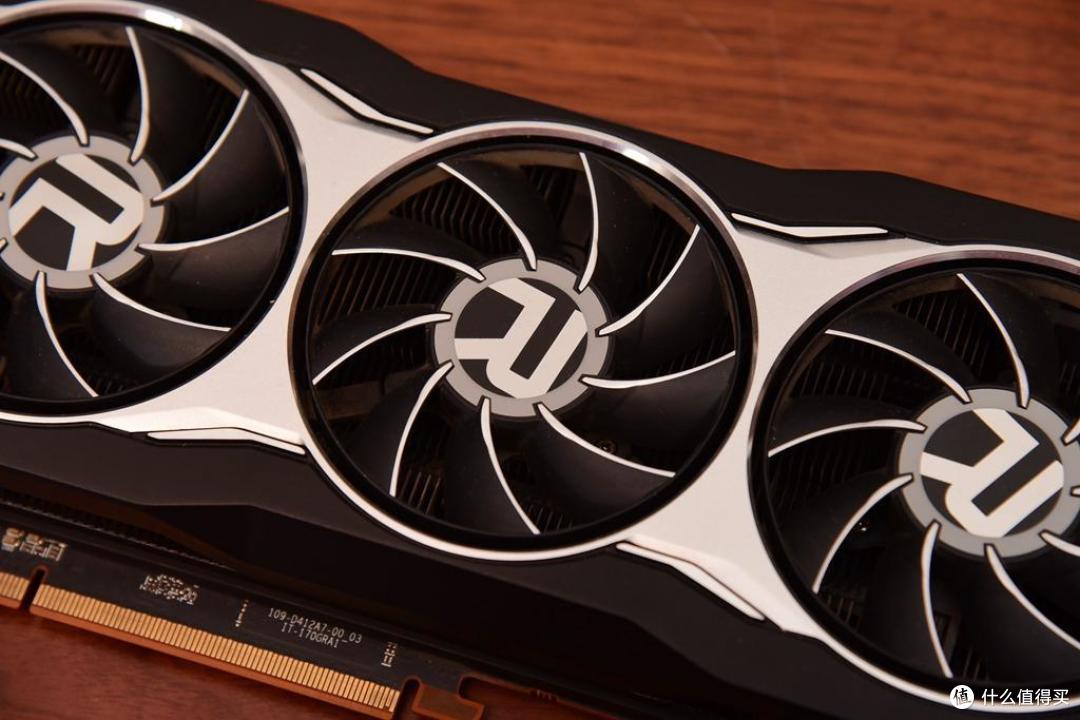

散热器方面，公版RX6800采用了三风扇直触一体式解热器，风扇直径为8厘米，支持智能停转技术。

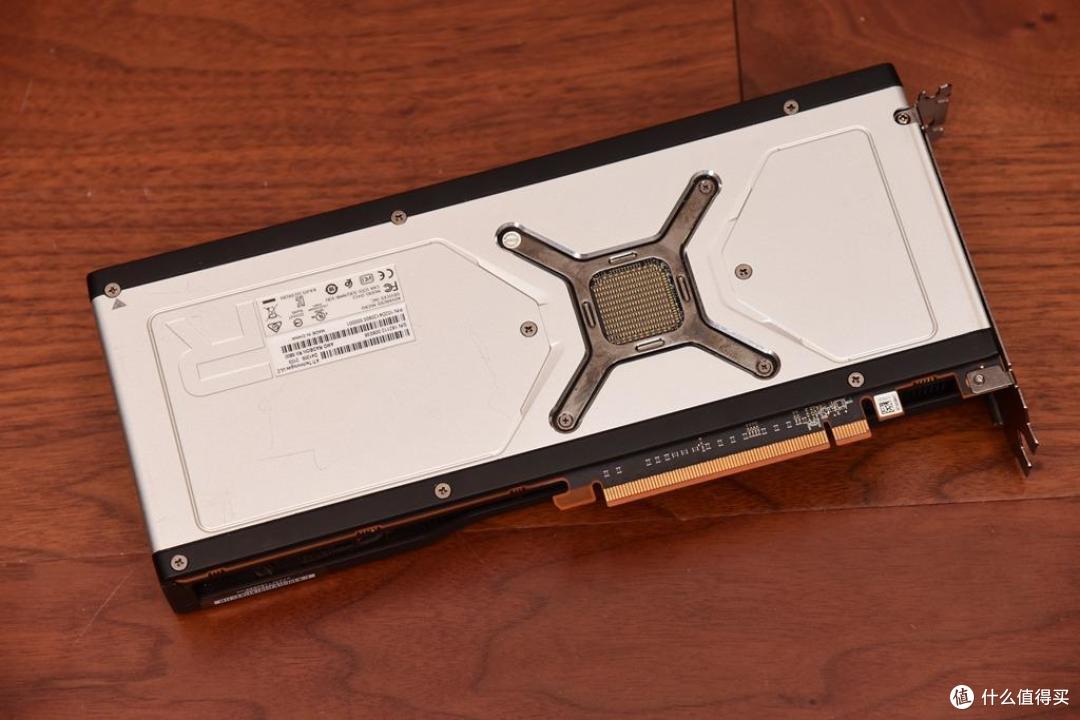

显卡供电接口为2个8PIN接口，显卡配备有金属背板，避免了长时间使用后PCB变形。
显卡的输出接口为1个TYPE-C规格的视频接口，1个HDMI 2.1，2个DP 1.4，比较全面。
电源

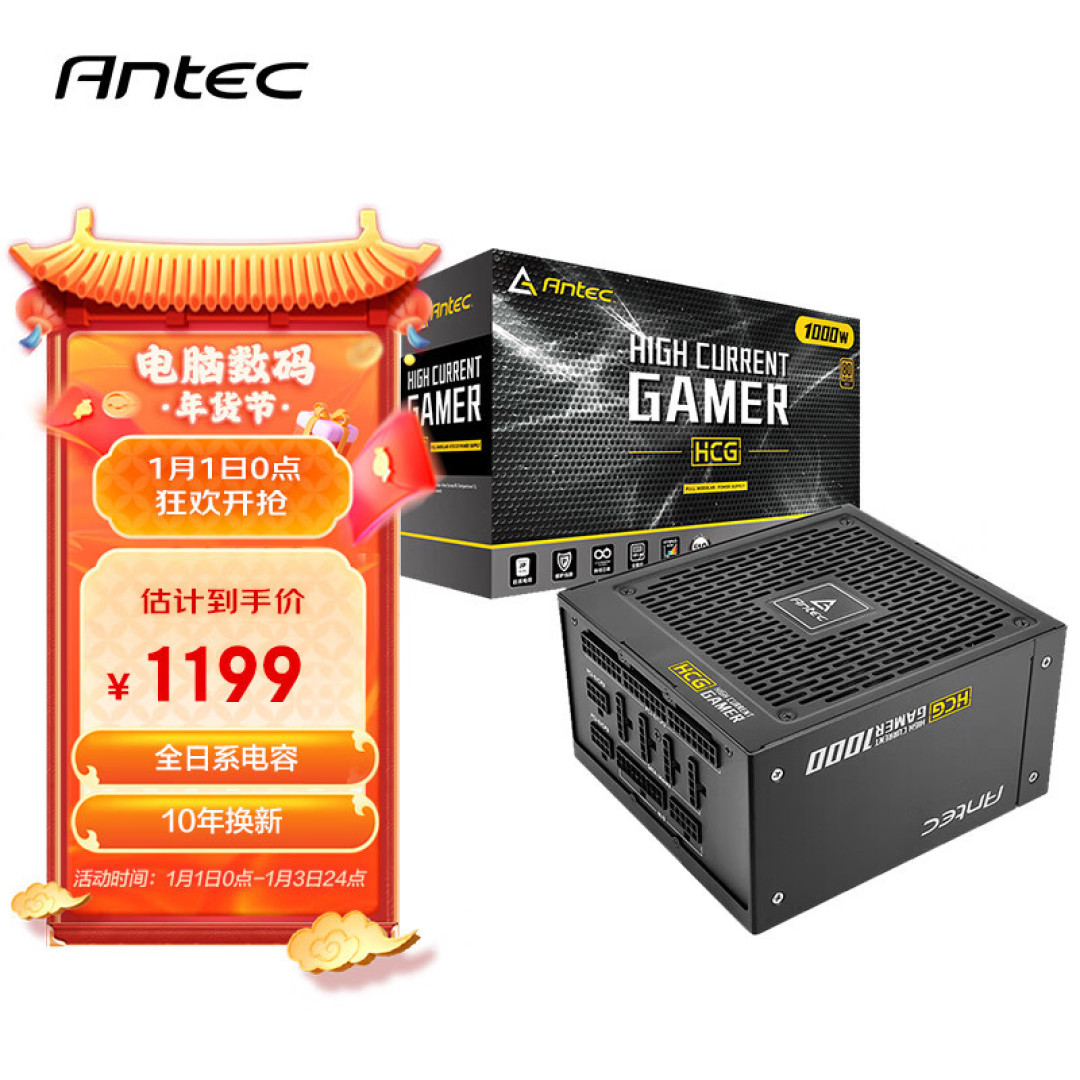

电源选用了安钛克HIGH CURRENT GAMER金牌全模组电源作为整台电脑的动力源。
HCG850属于安钛克的HIGH CURRENT GAMER系列产品，主打高效DC-DC架构，全能保护，智能温控等特点，拥有十年质保的有力保障。
开箱
附带的线材有12条之多。
主要模组线材有多条，有4+4PIN CPU供电线和双头6+2PIN显卡供电线。
HCG1000电源采用了标准ATX外形尺寸，电源内部采用了全日系电容，优秀的DC-DC全桥式LLC设计，可以实现最高达92.89%的转换效率。
电源风扇规格为12CM的静音风扇，采用了液压轴承，可以在低噪音条件下产生更强风压，带来更好的散热效果。

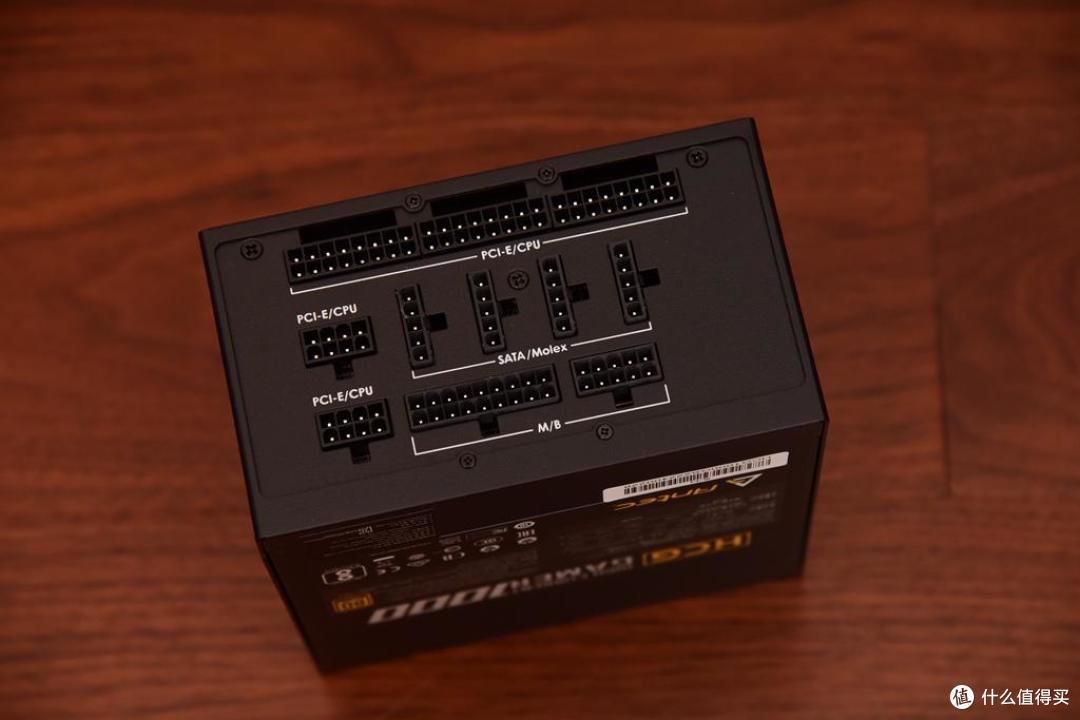

电源的全模组接口排列有序规整，非常便于线缆接入，不会互相侵占空间，CPU的4+4供电可以实现双口输入。
电源打开HYBRID模式，风扇根据电源热量可以实现PWM调节，在低负载下可以实现停转。在高品质元器件加持下，长时间工作仍可以保持稳定高效的输出。
电源的信息标签，12V采用了单路输出，总共最大输出70A。
散热器：

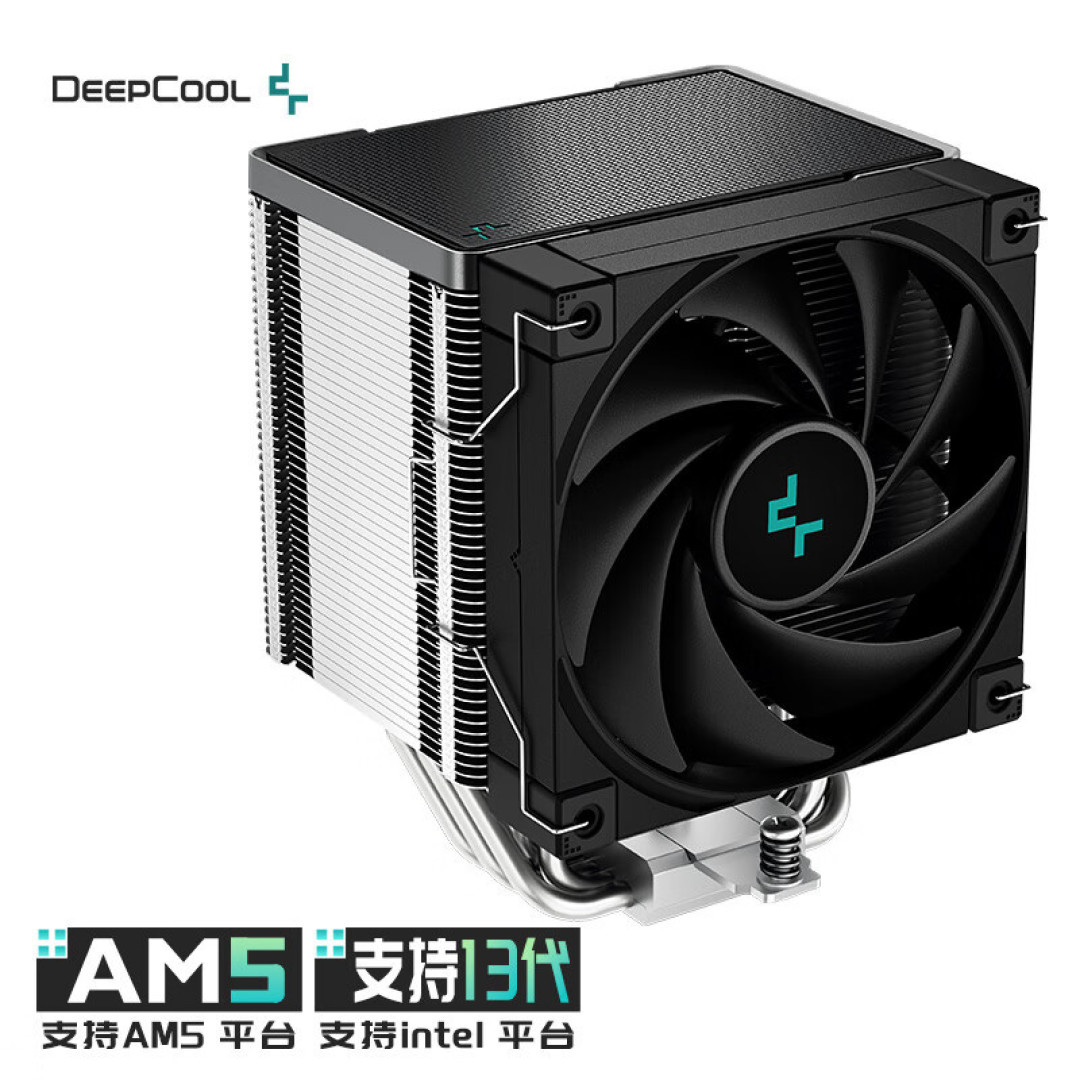

13代酷睿的发热量增加了不少，这一次装机选择了九州风神AK400的升级版单塔散热旗靓AK500，因为它的无重力散热性能绝对经得起挑战。
AK500散热器参数都标识在外包装上。
开箱
散热器全平台扣具集中地一个袋子中，非常精简。
AK500作为一款单塔单风扇散热器，兼容全平台安装，采用了创新型的无向微重力热管，优化了竖向安装的散热性能，可以压制TDP最大240W发热的CPU。

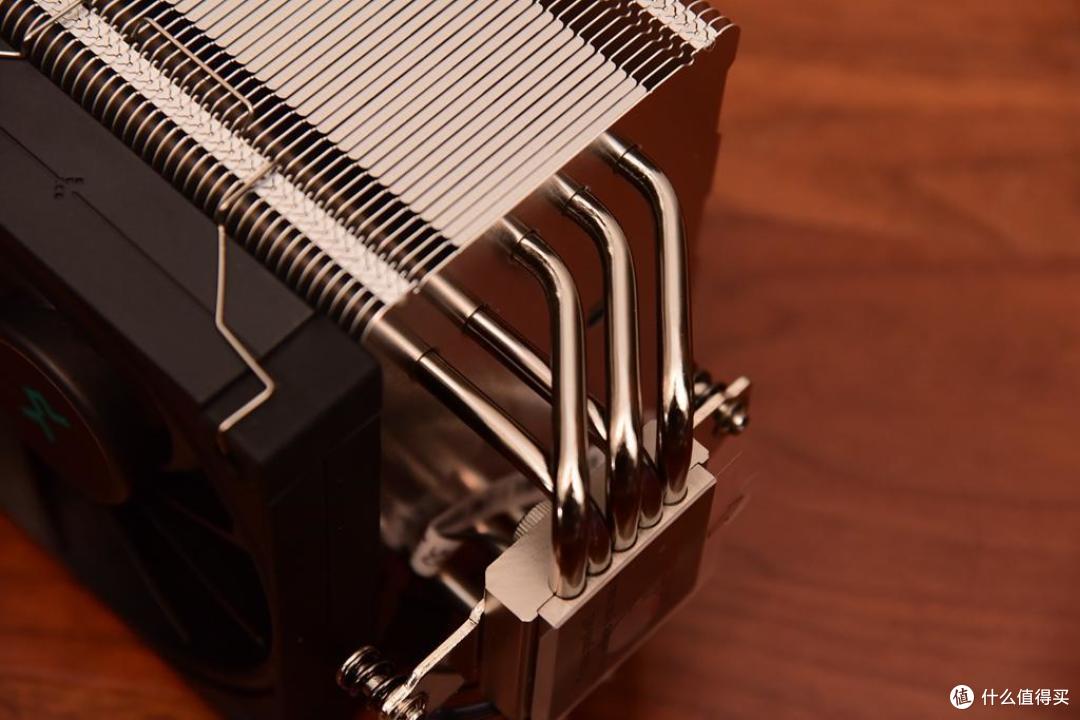

热管与鳍片结合采用了穿FIN安装方式，兼顾了牢固的要求，同时使用了扣合FIN与折边FIN工艺。

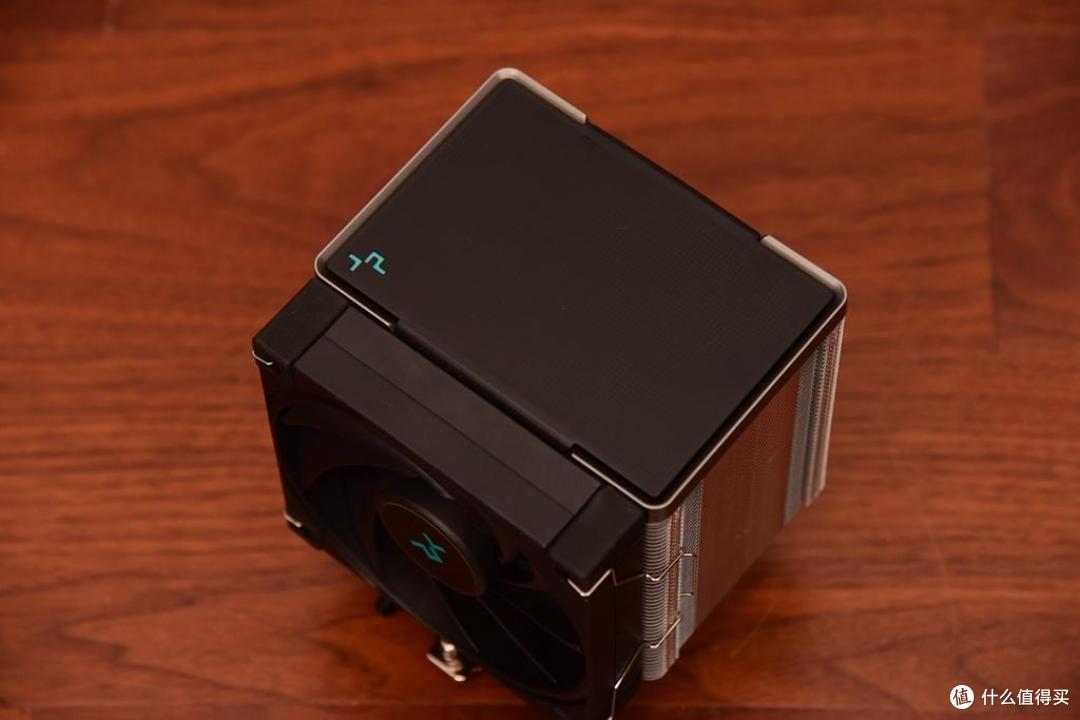

散热器顶部预留有黑色安装顶板，方便了玩家MOD，进行个性化改造。
矩阵式散热片兼顾了颜值与散热效果，独树一帜。
散热器底座为5条纯铜镀镍热管，中间2条为贴合式设计，对于小面积CPU可以显著提高散热效率。
风扇采用了原厂FDB风扇，4PIN接口，支持PWM功能，实现了寿命、散热、噪音的平衡要求。
散热器扣具压板采用了预装一体式设计，方便了玩家安装，节省时间。
测试平台：
CPU：I5-13600KF
主板：MSI B760M MORTAR MAX WIFI
显卡：AMD RX6800
内存：FURY RENEGADE DDR5 16G×2
电源：ANTEC HCG 1000W
散热器：DEEPCOOL AK500
三、整机性能测试
整机信息
整机性能测试

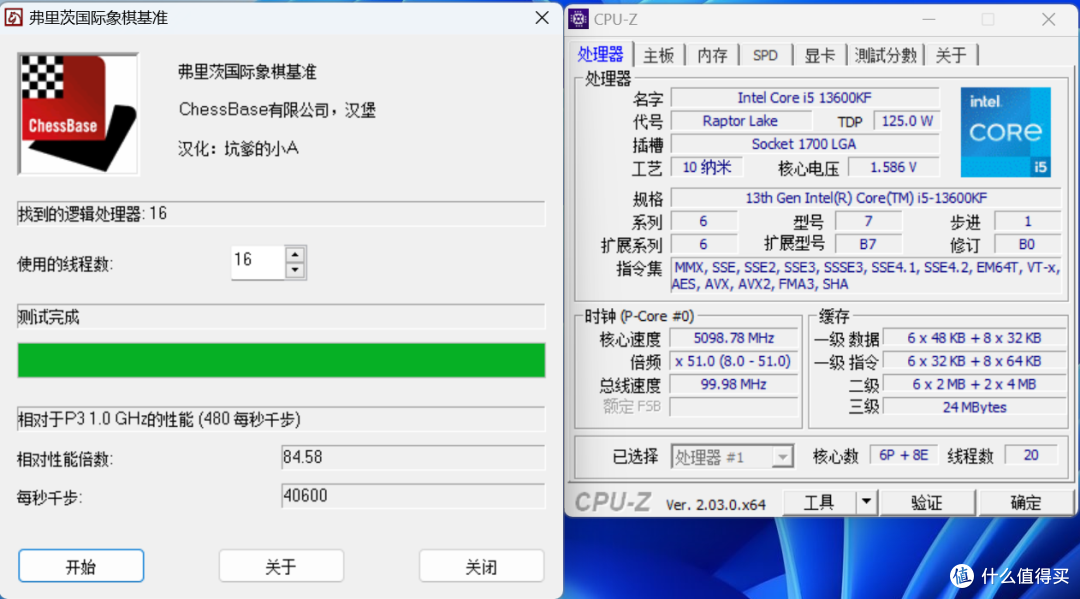

CPU信息
CPU-Z基准测试
象棋基准测试
7 ZIP基准测试
CINEBENCH R23测试
3DMARK TIME SPY模式性能测试
3DMARK TIME SPY EX模式性能测试
3DMARK SPEED WAYI模式性能测试

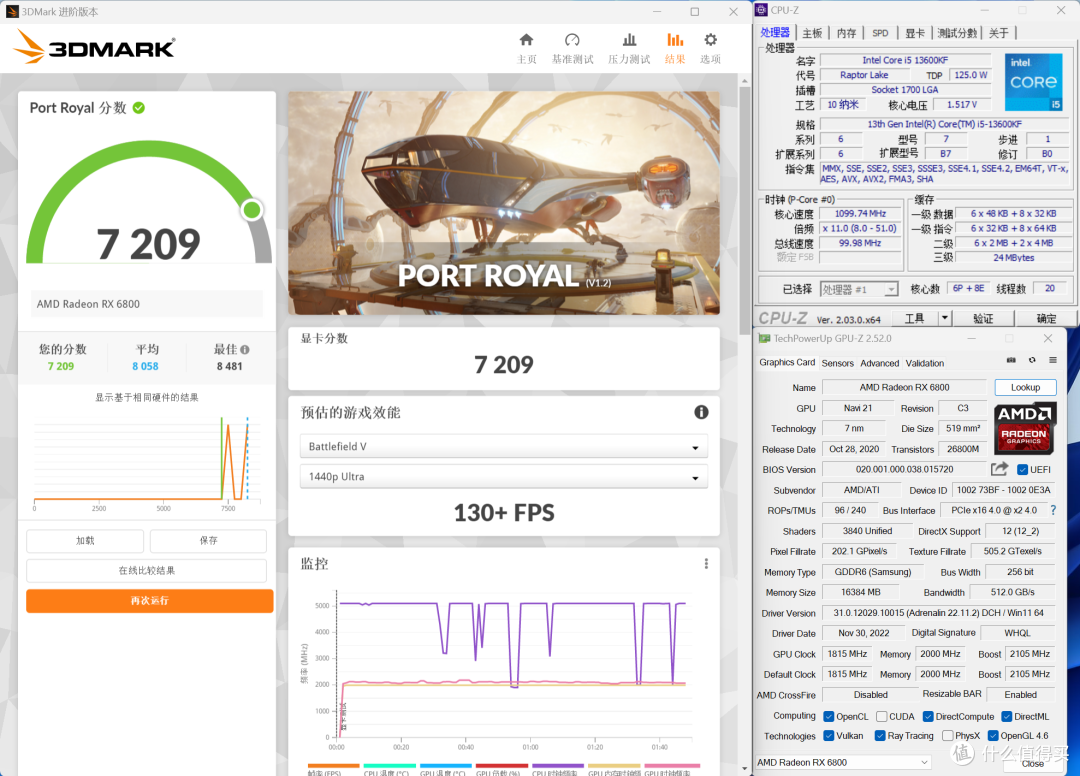

3DMARK PROT ROYAL模式性能测试
3DMARK DIRECTX光线追踪测试
AIDA64缓存性能测试(4800MHz)
AIDA64缓存性能测试(XMP 6000MHz)
四、小结
理论上来说，DDR5内存肯定比DDR4内存性能要强，因为频率高了不少，但是6系列主板因为成本和售价原因，CPU和内存供电一直是弱项，导致CPU和内存超频一直不给力。
但B760M MORTAR MAX WIFI主板，对于内存超频非常容易驾驭，得益于微星对于BIOS的极致调校，让DDR5内存超频变得非常简单。
随着DDR5内存价格的下降，B760必将大放异彩，后期如果追求性价比的玩家，甚至可以使用12490F配搭B760M主板装机，再有WIN11加持，整个平台的性能非常强大，整机性价比很高。
