PCIe 7.0带宽狂飙至512GB/s！数据中心与AI算力迎来革命性升级

随着人工智能、云计算等数据密集型领域持续爆发式增长，硬件接口领域迎来了近二十年最大规模的性能跃升。PCI-SIG正式发布的PCIe 7.0规范，将数据高速公路的通行能力推向了全新高度。

新规范的核心突破在于惊人的带宽翻倍能力。单个通道128 GT/s的数据传输速率相较前代PCIe 6.0直接翻番，而满血状态的x16通道更能达成512GB/s双向传输速度。这意味着仅需PCIe 7.0的四条通道，就能承载相当于PCIe 5.0全规格x16接口的数据吞吐量。值得注意的是，这种几何级数的增长并未牺牲兼容性，新技术完全保留了与前代设备的互操作性。

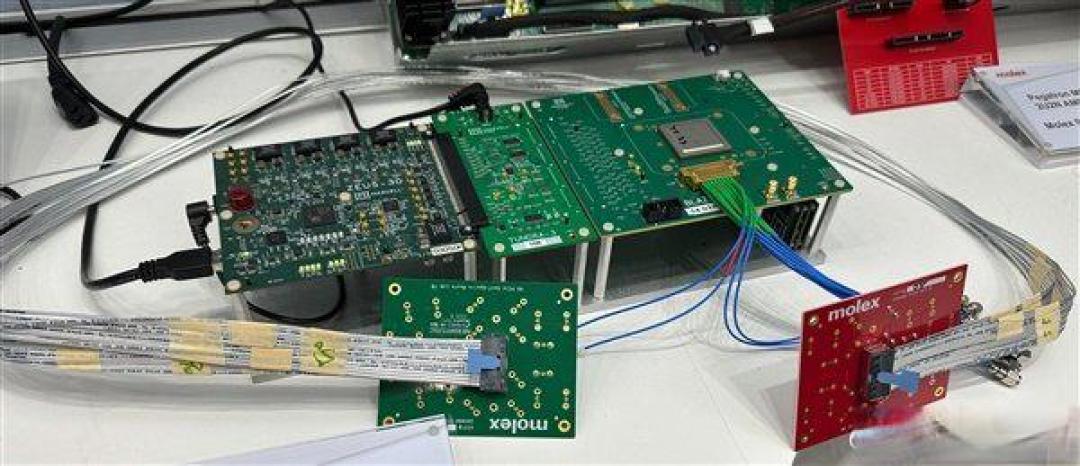

为应对128GT/s高速传输带来的物理层挑战，开发者延续了从PCIe 6.0开始采用的PAM4信号调制技术。通过四级脉冲幅度调制与Flit数据包格式的结合，在铜介质上实现了更高效的信息密度。实测数据显示，新型连接方案在1米线缆长度下仍能维持理论最大速率，这得益于模组厂商开发的新型微波同轴电缆和SFF TA-1040接口带来的信号完整性提升。

从应用场景来看，超大规模数据中心成为最迫切的需求方。单个AI加速单元内部上千个协处理器之间的互连，800G以太网骨干传输，以及量子计算体系中的数据交换，都在持续吞噬现有带宽资源。在军事航天领域，新型电子对抗系统对实时数据吞吐量的需求更是达到毫秒级响应标准。即便在消费端，已经有厂商预测未来顶级游戏显卡可能需要占用完整的PCIe 7.0 x16通道才能完全释放性能。

技术迭代并未止步于协议层面。配套的光纤互连标准同步亮相，首次为PCIe体系引入了光子传输的官方解决方案。这种光电混合架构既能突破铜缆的物理距离限制，又可借助光子特性改善信号衰减问题。不过产业观察人士指出，当前示范方案中光电转换模组带来的额外3ns延迟，可能制约其在超低时延场景的应用。

尽管规范文本已冻结，实际产品的普及仍需时日。参照前代标准演进规律，首批企业级硬件可能在2026年试水商用，消费级产品则要等待更久。业内预估到2028年左右，面向专业领域的PCIe 7.0加速卡和存储设备才会形成规模部署。而想要在个人电脑中见到这种接口，可能需要等到2030年代初期。

值得玩味的是，在开发团队庆祝PCIe 7.0落地的同时，下一代PCIe 8.0规范的探路工程已悄然启动。这种未雨绸缪的技术预研，折射出数据洪流时代对传输带宽永无止境的渴求。当半导体工艺逼近物理极限，系统级互联技术的突破正在成为维系计算力增长的新引擎。
